L'unico misuratore di portata a orifizio al mondo con tripla certificazione FM Approved (PR455022), LPCB (1385a) e VdS (G 415006) — DN 50 a DN 300, attacchi scanalati, 75 a 38.000 l/min. Disponibile in versione standard a galleggiante o nella variante Turbo-Lux 3 Digital con display LCD leggibile fino a 5 m.
🏆 FM PR455022 · LPCB 1385a · VdS G 415006
Il Turbo-Lux 3 è il misuratore di portata a pressione differenziale di Mecon dedicato alla verifica periodica della curva caratteristica della pompa antincendio in linee di prova fisse, secondo i requisiti di UNI EN 12845, NFPA 25, FM Global Property Loss Prevention Data Sheet 3-2, LPCB rules e VdS CEA 4001.
È l'unico flussometro a orifizio al mondo ad avere contemporaneamente le tre approvazioni internazionali per impianti di estinzione fissi a base d'acqua: FM Approved (codice PR455022), LPCB listed (cert. 1385a, LPS 1045 Issue 1.3) e VdS approved (G 415006). Una sola configurazione hardware accettata da tutti i grandi assicuratori HPR (Highly Protected Risk) e dalle principali authority europee di certificazione antincendio.
Adotta la connessione scanalata (groove) da DN 50 a DN 300, con range di portata da 75 a 38.000 l/min (20 a 10.000 USgpm). Made in Germany, fabbricato da Mecon GmbH a Kerpen.
Disponibile in due varianti di lettura: standard con scala meccanica a galleggiante (riferimento storico, nessuna alimentazione) o Turbo-Lux 3 Digital con display LCD retroilluminato leggibile fino a 5 metri di distanza, uscita 4–20 mA per integrazione automazione e versione inox dedicata per acqua salata. Stesso strumento, stesso orifizio, stesso datasheet 26-02 — il display Digital si avvita sull'orifizio Turbo-Lux 3 esistente con una connessione M30.
Il mercato dei flussometri per linee di prova pompa è dominato da pochi modelli. Il Turbo-Lux 3 si differenzia su quattro fronti che incidono direttamente sul costo totale di possesso e sulla velocità di accettazione in capitolato.
FM Approved PR455022 per siti assicurati FM Global, LPCB 1385a (LPS 1045 Issue 1.3) per cantieri UK e Commonwealth, VdS G 415006 per impianti tedeschi e capitolati VdS CEA 4001. Una sola SKU per gruppi industriali multinazionali — niente strumenti diversi per stabilimento.
Connessione groove da DN 50 a DN 300. È l'unico misuratore VdS approved al mondo con attacchi scanalati. Si integra in poche ore su impianti sprinkler già montati senza richiedere saldatura o flange aggiuntive.
Il design del bypass a galleggiante è specificamente progettato per essere resistente alle vibrazioni della pompa antincendio, mantenendo la lettura stabile e ripetibile durante l'esecuzione del test.
Lettura locale meccanica diretta a galleggiante: nessuna alimentazione elettrica, nessuna batteria. Lo strumento è sempre operativo, anche in black-out. Certificato di taratura incluso di serie nel modello standard.

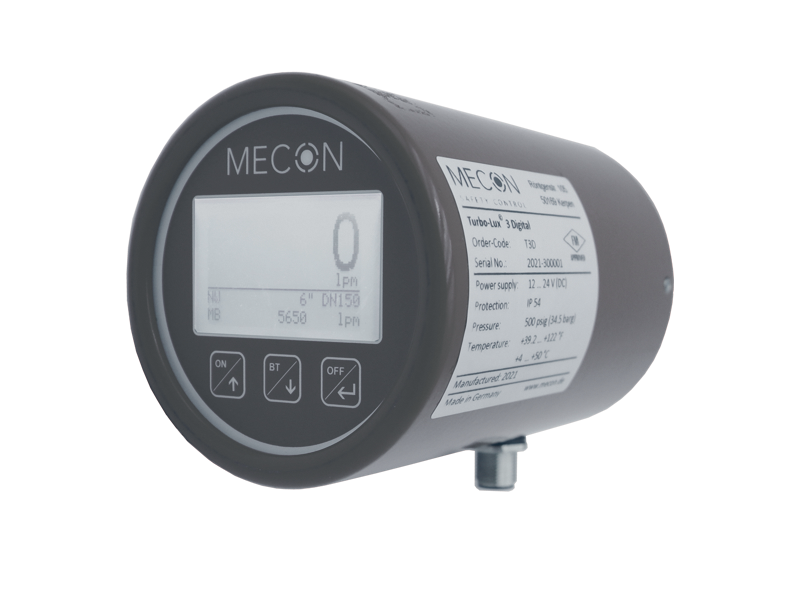

Il Turbo-Lux 3 Digital è la versione del Turbo-Lux 3 con display digitale al posto della scala meccanica a galleggiante. Datasheet ufficiale Mecon ref. TURBO-LUX 3 DIGITAL / 26-02. Stesso orifizio, stesso principio di misura a pressione differenziale, stesse certificazioni FM Approved (PR455022) e VdS (G 415006) del Turbo-Lux 3 standard. Cambia solo il modulo di lettura: invece del bypass a galleggiante, si avvita sull'orifizio un trasduttore con LCD grafico retroilluminato da 2,4 pollici, leggibile fino a 5 metri (16,4 ft) di distanza.
L'integrazione è progettata per essere semplice: la connessione tra display Digital e orifizio è una vite M30 × 1,5, identica a quella del bypass meccanico standard. Chi ha già un Turbo-Lux 3 analogico installato può aggiungere il display Digital senza sostituire l'orifizio, senza intervento idraulico, senza nuovo collaudo della linea di prova.
Display LCD grafico retroilluminato da 2,4 pollici, leggibile fino a 5 metri (16,4 ft) di distanza. Mostra in modo permanente portata istantanea, prestazione della pompa e diametro nominale. Risolve il problema dei locali pompa con accesso difficile o con audit visivo da distanza, dove la lettura della scala a galleggiante richiede di avvicinarsi fisicamente allo strumento.
Il display Digital si avvita direttamente sull'orifizio Turbo-Lux 3 esistente con una connessione M30 × 1,5. Non serve sostituire l'orifizio, modificare la tubazione o ricalibrare. Per impianti già installati con Turbo-Lux 3 analogico è un upgrade rapido in cantiere — utile quando il committente decide di passare a refertazione digitale dopo l'installazione iniziale.
Disponibile in versione speciale acciaio inossidabile (codice TL3D0S) per applicazioni con acqua salata: impianti antincendio portuali, piattaforme off-shore, navi e unità navali, impianti di desalinizzazione, sistemi industriali costieri con prelievo da mare. Il TL3D0S sostituisce l'alluminio con inox marino-grade su tutto il corpo del trasduttore.
Trasduttore digitale completamente maintenance-free: nessuna parte mobile (no galleggiante, no rotametro), grado di protezione IP54, range di temperatura ambiente da 1 °C a 60 °C, temperatura di stoccaggio da -20 °C a 60 °C. Per gestori di flotte multi-stabilimento riduce il TCO sulle attività di pulizia/verifica del bypass meccanico.
Il Digital non sostituisce la versione analogica: i due modelli sono complementari e coprono casi d'uso distinti. La versione standard a galleggiante resta il riferimento per la maggior parte degli impianti italiani (semplicità, nessuna alimentazione, prezzo inferiore, vita utile decennale senza componenti elettronici). Il Digital è la scelta corretta in scenari precisi:
Le specifiche dell'orifizio (range portata, certificazioni FM e VdS, pressione di esercizio, tenuta idrostatica, temperatura del fluido, materiali del corpo) sono identiche al Turbo-Lux 3 standard riportate sotto. La tabella seguente riporta le specifiche aggiuntive del trasduttore digitale.
| Display | LCD grafico illuminato 2,4 pollici · leggibile fino a 5 m (16,4 ft) |
|---|---|
| Indicazioni mostrate | Portata istantanea · prestazione pompa · diametro nominale |
| Precisione di misura | ±2,0% del valore di fondo scala |
| Certificazioni | FM Approved PR455022 · VdS G 415006 |
| Uscita analogica | 4–20 mA (versione 24 V DC, cavo connessione 4 poli) |
| Alimentazione | 12–24 V DC · operatività a batteria in preparazione |
| Consumo | Max. 1,0 W |
| Connessione elettrica | M12 × 1 (4 poli) |
| Connessione meccanica all'orifizio | Vite M30 × 1,5 |
| Smorzamento (damping) | 3 secondi |
| Temperatura ambiente | 1 °C a 60 °C (34 °F a 140 °F) |
| Temperatura di stoccaggio | -20 °C a 60 °C (-4 °F a 140 °F) |
| Grado di protezione | IP54 |
| Materiale corpo | Alluminio (TL3D0) · acciaio inossidabile per acqua salata (TL3D0S) |
| Peso (incl. alimentatore) | ~ 1,3 kg (2,9 lbs) |
| Codice | Descrizione |
|---|---|
| TL3D0 | Turbo-Lux 3 Digital — versione standard alluminio |
| TL3D0S | Turbo-Lux 3 Digital — versione acciaio inossidabile per acqua salata |
| ZB-TL3D0-001 | Cavo di connessione 5 m (16,4 ft) PUR, plug M12 4 poli, presa 90°, IP68 |
| ZB-TL3D0-002 | Alimentatore 100–240 V AC / 12 V DC universale (spine AU/EU/UK/US) |
| ZB-TL3D0-003 | Set calibrazione (indicatore + orifizio) |
| ZB-TL3D0-004 | Connettore M12 a presa per montaggio cavo, 4 poli |
| ZB-TL3D0-005 | Alimentatore 100–240 V AC / 12 V DC con presa GB |
| ZB-TL3P0-001 | Tappo di ricambio standard |
| ZB-TL3P0-002 | Tappo di ricambio in acciaio inossidabile |
L'orifizio Turbo-Lux 3 sul quale si avvita il display Digital segue la codifica TL3P0-XX riportata nelle tabelle range: stessa identica famiglia di orifizi del Turbo-Lux 3 standard, con le stesse certificazioni FM/LPCB/VdS. Il Digital eredita le certificazioni FM e VdS dell'orifizio Turbo-Lux 3 sul quale è installato.
Il Turbo-Lux 3 sfrutta il principio della pressione differenziale: un orifizio calibrato (orifice plate) installato sulla tubazione genera una caduta di pressione proporzionale al quadrato della portata. Questa differenza di pressione viene applicata a un circuito di bypass dotato di rotametro a galleggiante in tubo trasparente.
Il galleggiante si posiziona a un'altezza che corrisponde direttamente al valore di portata in transito, con scala graduata in l/min e USgpm. Il principio è completamente meccanico: non richiede alimentazione, non genera derive, non subisce manutenzione di sensori e non è influenzato da campi magnetici.
La precisione dichiarata varia in funzione della certificazione applicata:
Per applicazioni che richiedono precisione superiore (±0,5%) o uscita 4-20 mA per integrazione SCADA, valutare il MAG-FLUX MID elettromagnetico — vedi il confronto orifizio vs MID.
| Principio di misura | Misuratore a orifizio (orifice plate) con rotametro a galleggiante in bypass |
|---|---|
| Range di portata | 75 a 38.000 l/min (20 a 10.000 USgpm) |
| Precisione FM | ±2,0% del fondo scala |
| Precisione LPCB | ±5,0% del valore letto |
| Precisione VdS | ±2,5% del fondo scala |
| Fluido di processo | Acqua |
| Temperatura del fluido | 4 °C a 50 °C (39 °F a 122 °F) |
| Pressione di esercizio FM | 34,5 bar (500 psi) per DN 50–200 · 16 bar (232 psi) per DN 250–300 |
| Pressione di esercizio LPCB / VdS | 16 bar (232 psi) per DN 50–200 |
| Tenuta idrostatica FM | 69 bar (1.000 psi) per 5 minuti |
| Tenuta idrostatica LPCB | 40 bar (580 psi) per 5 minuti |
| Tenuta idrostatica VdS | 64 bar (928 psi) per 10 minuti |
| Connessione | Scanalata (groove) |
| Posizione di installazione | Orizzontale o verticale (con configurazioni precise — vedi sezione installazione) |
| Alimentazione elettrica | Non richiesta |
| Visualizzazione | Scala in l/min e USgpm |
| Resistenza alle vibrazioni | Sì — design specificamente progettato |
| Manutenzione | Minima — design robusto a bassa manutenzione |
| Corpo (housing) DN 50–DN 100 | Acciaio inossidabile con attacco scanalato tornito (turned grooved connection) |
|---|---|
| Corpo (housing) DN 150–DN 300 | Acciaio rivestito con attacco scanalato laminato (rolled grooved connection) |
| Tubo pressione differenziale | Ottone |
| Galleggiante (float) | Acciaio inossidabile |
| Orifizio bypass | Acciaio inossidabile |
| Filtro | Acciaio inossidabile |
| Guarnizioni | NBR |
Il Turbo-Lux 3 è l'unico misuratore a orifizio al mondo che presenta contemporaneamente le tre principali certificazioni globali per impianti antincendio fissi a base d'acqua. Questo è il vantaggio competitivo strutturale del prodotto.
FM Approvals è il braccio certificativo di FM Global, il maggiore assicuratore di rischi industriali HPR al mondo. Il FM Global Property Loss Prevention Data Sheet 3-2 richiede esplicitamente l'uso di FM Approved testing meters per la prova annuale della pompa antincendio nei siti assicurati. La certificazione FM è di fatto obbligatoria per stabilimenti di multinazionali con polizza FM Global o equivalente. Il Turbo-Lux 3 è coperto dal codice di approvazione PR455022.
Il Loss Prevention Certification Board, parte di BRE Global, è l'authority di riferimento per il mercato britannico, irlandese e per molti paesi del Commonwealth. La Red Book LPCB elenca i prodotti certificati accettati nei capitolati Lloyd's e in molte specifiche di assicuratori UK. Il Turbo-Lux 3 è elencato con codice 1385a secondo la LPS 1045 Issue 1.3.
VdS Schadenverhütung GmbH, controllata dall'associazione degli assicuratori tedeschi (GDV), è l'authority europea con il riconoscimento più diffuso in Germania, Austria, Svizzera e in capitolati di assicuratori e gruppi industriali europei. La conformità a VdS CEA 4001 è frequentemente richiamata nei capitolati di gruppi automotive, chimici e farmaceutici a livello europeo. Il Turbo-Lux 3 è approvato con codice G 415006.
In Italia non esiste una specifica certificazione obbligatoria per il flussometro di prova pompa: la UNI EN 12845 richiede al punto 20.3.3.4 che la prova sia eseguita con un misuratore tarato e installato sulla linea di prova, ma non specifica un ente di approvazione. ICIM non rilascia approvazioni per misuratori di portata antincendio. Tuttavia, la maggior parte dei capitolati di multinazionali industriali, di società di EPC e di assicuratori HPR operanti sul territorio italiano richiama esplicitamente FM, LPCB o VdS — il Turbo-Lux 3 le risolve tutte.
Il Turbo-Lux 3 richiede tratti di calma a monte e a valle dell'orifizio in funzione del diametro nominale (D):
L'installazione può essere orizzontale o verticale, ma non è arbitraria: il datasheet Mecon definisce configurazioni corrette ed errate per entrambe le posizioni. In particolare:
Il Turbo-Lux 3 si installa tramite grooved pipe couplings standard. È essenziale che i couplings utilizzati non riducano il diametro interno della tubazione nella zona di tenuta — una riduzione causerebbe turbolenze di flusso e imprecisione di misura. Il fornitore di MCA può consigliare i couplings compatibili con la specifica installazione.
Lo strumento arriva con certificato di taratura incluso nel modello standard — non sono richieste calibrazioni in campo prima della messa in servizio.
Il Turbo-Lux 3 è disponibile in una gamma molto ampia di combinazioni diametro/range, dimensionata sui valori tipici delle pompe antincendio a norma UNI EN 12845, NFPA 20 e capitolati corporate.
Note importanti sulla disponibilità delle certificazioni:
| Diametro nominale | Diametro esterno tubo | Range di portata |
|---|---|---|
| DN 50 (2") | Ø 60,3 mm | 75–375 l/min (20–100 USgpm) |
| DN 65 (2½") — solo FM | Ø 73,0 mm | 150–750 l/min (40–200 USgpm) |
| DN 65 (2½") | Ø 76,1 mm | 150–750 l/min (40–200 USgpm) |
| DN 80 (3") — range A | Ø 88,9 mm | 220–1.100 l/min (60–300 USgpm) |
| DN 80 (3") — range B | Ø 88,9 mm | 300–1.500 l/min (80–400 USgpm) |
| DN 100 (4") — range A | Ø 114,3 mm | 380–1.900 l/min (100–500 USgpm) |
| DN 100 (4") — range B | Ø 114,3 mm | 460–2.300 l/min (120–600 USgpm) |
| DN 100 (4") — range C | Ø 114,3 mm | 600–3.000 l/min (160–800 USgpm) |
| DN 100 (4") — range D | Ø 114,3 mm | 680–3.400 l/min (180–900 USgpm) |
Disponibile in due varianti di diametro esterno (Ø 165,1 mm e Ø 168,3 mm) per compatibilità con tubazioni standard differenti.
| Diametro | Range di portata |
|---|---|
| DN 150 (Ø 165,1 o 168,3 mm) — range A | 760–3.800 l/min (200–1.000 USgpm) |
| DN 150 — range B | 1.130–5.650 l/min (300–1.500 USgpm) |
| DN 150 — range C | 1.500–7.500 l/min (400–2.000 USgpm) |
| DN 150 — range D | 1.900–9.500 l/min (500–2.500 USgpm) |
Diametro esterno Ø 219,1 mm. La versione VdS è limitata a 10 m/s di velocità massima — sui range più alti la copertura VdS è quindi ridotta.
| Range di portata | Note |
|---|---|
| 2.200–11.000 l/min (600–3.000 USgpm) | FM, LPCB, VdS |
| 3.000–15.000 l/min (800–4.000 USgpm) | FM, LPCB, VdS |
| 3.800–19.000 l/min (1.000–5.000 USgpm) | FM, LPCB, VdS |
| 4.500–22.500 l/min (1.200–6.000 USgpm) | FM, LPCB · VdS limitato a 20.800 l/min (5.500 USgpm) per limite 10 m/s |
I diametri DN 250 e DN 300 sono disponibili esclusivamente con omologazione FM Approved. La pressione di esercizio è limitata a 16 bar (232 psi) per FM (vs 34,5 bar dei DN inferiori).
| Diametro | Range di portata |
|---|---|
| DN 250 (Ø 273,0 mm) — range A | 5.300–26.500 l/min (1.400–7.000 USgpm) |
| DN 250 — range B | 6.000–30.000 l/min (1.600–8.000 USgpm) |
| DN 250 — range C | 6.800–34.000 l/min (1.800–9.000 USgpm) |
| DN 300 (Ø 323,9 mm) | 7.600–38.000 l/min (2.000–10.000 USgpm) |
| Diametro nominale | Lunghezza A (mm) | Diametro esterno ØD (mm) | Peso incl. imballo (kg) |
|---|---|---|---|
| DN 50 | 60 | 60,3 | 1,6 |
| DN 65 (Ø 73,0) | 68 | 73,0 | 2,0 |
| DN 65 (Ø 76,1) | 68 | 76,1 | 2,0 |
| DN 80 | 75 | 88,9 | 2,0 |
| DN 100 | 87 | 114,3 | 3,0 |
| DN 150 (Ø 165,1) | 113 | 165,1 | 4,8 |
| DN 150 (Ø 168,3) | 114 | 168,3 | 4,8 |
| DN 200 | 140 | 219,1 | 6,3 |
| DN 250 | 166 | 273,0 | 9,0 |
| DN 300 | 192 | 323,9 | 11,5 |
I codici di ordinazione Mecon (order codes) per il Turbo-Lux 3 seguono lo schema TL3X0-YZ dove:
L'orifice plate per DN 50–100 è di serie in acciaio inossidabile. Per DN 150 e superiori sono disponibili tre varianti di colore/materiale (acciaio inossidabile, antracite, rosso) con codice di ordinazione differenziato. Per la configurazione corretta della tua applicazione contattaci direttamente.
| Tappo di ricambio (replacement cap) | ZB-TL3P0-001 |
|---|---|
| Tappo di ricambio in acciaio inossidabile | ZB-TL3P0-002 |
Mecon offre tre generazioni della serie Turbo-Lux. La scelta del modello dipende dal capitolato del committente e dal tipo di tubazione esistente.
| Modello | Certificazioni | Connessione | Diametri | Quando sceglierlo |
|---|---|---|---|---|
| Turbo-Lux 1 | VdS | Flangia intermedia (wafer) | DN 80–250 | Sprinkler stazionari su impianti DE/EU con tubazione flangiata e capitolato VdS |
| Turbo-Lux 2 | VdS | Flangia intermedia (wafer) | DN 80–250 | Test pompa antincendio su impianti VdS — più economico del Turbo-Lux 1, seconda generazione |
| Turbo-Lux 3 | FM · LPCB · VdS | Scanalata (groove) | DN 50–300 | Capitolati internazionali, gruppi multinazionali, stabilimenti FM Global, retrofit rapidi su rete sprinkler esistente, diametri grandi |
| Turbo-Lux 3 Digital (variante) | FM · VdS | Scanalata (groove) | DN 50–300 | Stesso strumento del Turbo-Lux 3, con display LCD leggibile a 5 m e uscita 4–20 mA. Versione inox per acqua salata (marittimo, portuale, off-shore) |
Vedi anche scheda Turbo-Lux 2 · scheda Turbo-Lux 1 · guida: FM, LPCB o VdS — quale serve
Inviaci la portata nominale della pompa, il diametro della linea di prova, la certificazione richiesta dal committente e il tipo di tubazione esistente. Ti rispondiamo con la configurazione corretta del Turbo-Lux 3 (codice di ordinazione, range, materiale orifizio), i tempi di consegna Mecon e una quotazione tecnica completa di certificato di taratura.
La precisione è differenziata in funzione del programma di certificazione applicato: ±2,0% del fondo scala secondo FM Approval, ±5,0% del valore letto secondo LPCB, ±2,5% del fondo scala secondo VdS. Le tre certificazioni applicano metodologie di prova diverse, da cui la differenza di valori dichiarati. In tutti i casi la precisione è ampiamente adeguata alla verifica della curva caratteristica della pompa antincendio secondo UNI EN 12845 e NFPA 25.
Solo FM. I diametri DN 65, DN 250 e DN 300 sono disponibili esclusivamente con omologazione FM Approved. Per applicazioni con capitolato VdS o LPCB su questi diametri non c'è soluzione del Turbo-Lux 3, e bisogna ripiegare su altre soluzioni o discutere con il committente la sostituzione del capitolato. Per DN 50–200 le tre certificazioni sono tutte presenti, con la limitazione che il DN 200 ha range VdS ridotto a un massimo di 10 m/s di velocità (corrispondente a 20.800 l/min).
Entrambi gli orientamenti sono ammessi, ma non è completamente libero. Il datasheet Mecon definisce configurazioni corrette ed errate per orizzontale e verticale: in particolare, in entrambe le configurazioni il bypass deve essere orientato in modo che la differenza di quota tra punto di prelievo e punto di rientro sia maggiore di zero (h>0). I dettagli grafici delle configurazioni corrette ed errate sono illustrati nel datasheet ufficiale (figure 2-5). Inviaci lo schema della linea di prova per la verifica.
A monte: 10×D di percorso totale di ingresso, di cui almeno 5×D direttamente prima dell'orifizio deve essere tratto rettilineo (per accomodare valvole, pompe, T a monte). A valle: 2×D di tratto rettilineo. Le tubazioni connesse devono avere lo stesso diametro dell'orifice plate, e devono essere completamente riempite di liquido in ogni momento.
Dipende dalla variante. La versione standard a galleggiante è completamente meccanica: l'orifizio genera la pressione differenziale, il bypass eleva il galleggiante e la posizione del galleggiante sulla scala graduata fornisce direttamente la lettura della portata in l/min e USgpm. Non serve corrente, batteria o segnale — il misuratore funziona anche durante un black-out e durante il test della pompa con generazione di emergenza. La variante Turbo-Lux 3 Digital richiede invece alimentazione 12–24 V DC oppure adattatore AC universale (operatività a batteria in preparazione lato Mecon).
No. Il Turbo-Lux 3 è dimensionato e tarato esclusivamente per acqua di estinzione. Le approvazioni FM, LPCB e VdS valgono per acqua antincendio. Il range di temperatura ammesso è 4 °C a 50 °C. Per fluidi diversi, schiume premiscelate o altri liquidi servono misuratori di altre famiglie — contattaci per la valutazione tecnica.
I grooved pipe couplings standard (Victaulic e equivalenti compatibili) sono utilizzabili. È essenziale che il coupling scelto non riduca il diametro interno della tubazione nella zona di tenuta — una riduzione causerebbe turbolenze di flusso e imprecisione di misura. Per la verifica di compatibilità del coupling con la tua tubazione esistente, MCA può consigliare i tipi compatibili con la specifica installazione.
Il Turbo-Lux 2 è certificato solo VdS e disponibile in flangia intermedia da DN 80 a DN 250. Il Turbo-Lux 3 aggiunge FM Approval (PR455022) e LPCB listing (1385a), estende la gamma a DN 50–300 e introduce gli attacchi scanalati (groove) per installazione su rete sprinkler esistente. Se il tuo committente è solo VdS e l'impianto è flangiato, il Turbo-Lux 2 è sufficiente e più economico. Se il committente è FM Global, multinazionale con stabilimenti in più paesi, o se l'impianto ha tubazioni scanalate, serve il Turbo-Lux 3.
Sì, il certificato di calibrazione è incluso di serie nel modello standard del Turbo-Lux 3. Per le opzioni con codice di ordinazione che termina in C (es. TL3A0-EBC) viene fornito anche il "set measuring accuracy certificate" specifico, raccomandato per audit FM Global, capitolati assicurativi e tracciabilità dei piani di manutenzione UNI 9994. La taratura periodica di richiamo si gestisce tramite ritorno in fabbrica Mecon (Kerpen) o, dove tecnicamente compatibile, presso laboratori italiani convenzionati. MCA gestisce il servizio centralizzato di ricalibrazione.
Per le configurazioni standard (DN 50, 80, 100, 150, 200, 250, 300 con range di portata da catalogo, attacchi scanalati e certificato di taratura standard) Mecon mantiene scorta in fabbrica e i tempi di consegna sono tipicamente di 2–4 settimane lavorative. Per range speciali, varianti dell'orifice plate (anthracite, red, stainless), accessori opzionali o richieste fuori standard i tempi possono salire a 6–8 settimane. Inviaci la richiesta tecnica con codice di ordinazione e ti confermiamo i tempi puntuali.
Sì. La connessione tra display Digital e orifizio Turbo-Lux 3 è una vite M30 × 1,5, identica a quella del bypass meccanico standard. L'upgrade è realizzabile in cantiere senza intervento idraulico, senza sostituzione dell'orifizio e senza ricalibrazione. È sufficiente svitare il bypass a galleggiante e avvitare al suo posto il modulo TL3D0 (o TL3D0S inox), collegare l'alimentazione 12–24 V DC oppure l'adattatore AC universale, e l'eventuale cavo per uscita 4–20 mA verso il quadro pompa o BMS. La certificazione FM/VdS dell'orifizio installato resta valida.
Il datasheet del Turbo-Lux 3 Digital (ref. 26-02) riporta esplicitamente FM Approved PR455022 e VdS G 415006. La certificazione LPCB 1385a (LPS 1045 Issue 1.3) è del Turbo-Lux 3 standard e si applica all'orifizio sul quale il Digital si avvita: nel momento del test, l'orifizio certificato LPCB e il display Digital costituiscono lo stesso strumento di misura. Per cantieri UK con capitolato Lloyd's che richiama esplicitamente la presenza nella LPCB Red Book, raccomandiamo comunque di verificare in fase di sottomissione che il committente accetti la combinazione "orifizio LPCB-listed + display Digital" — in caso di dubbio, la versione standard a galleggiante (interamente coperta dalla LPCB 1385a) è la scelta sicura. MCA prepara la documentazione tecnica di accompagnamento per la pre-qualifica.
Sì, il TL3D0S è la variante in acciaio inossidabile dedicata all'acqua salata. Il caso d'uso primario è l'antincendio costiero, navale e off-shore: porti commerciali e cantieri navali con prelievo da mare, piattaforme petrolifere e gasiere, navi mercantili e da crociera, impianti di desalinizzazione, terminali LNG, stabilimenti industriali costieri con anello antincendio acqua mare. La versione inox sostituisce l'alluminio del corpo trasduttore con inox marino-grade compatibile con la corrosione salina. Per applicazioni off-shore con capitolato API o classificazione DNV/Lloyd's Marine, contattaci per la verifica della compatibilità con il capitolato specifico.
Il display LCD grafico retroilluminato da 2,4 pollici è dichiarato leggibile fino a 5 metri (16,4 ft) di distanza dallo strumento. Mostra in modo permanente portata istantanea, prestazione della pompa e diametro nominale. Il vantaggio operativo si concretizza in locali pompa con accesso difficile (scalette, trincee, quadri di emergenza vicini), in audit visivi a distanza per ispezioni di sicurezza, e in situazioni dove la lettura della scala a galleggiante richiederebbe di spostare attrezzature o camminamenti per avvicinarsi allo strumento.
Sì, due opzioni. (1) Turbo-Lux 3 Digital: la variante con display LCD ha uscita 4–20 mA (versione 24 V DC, cavo connessione 4 poli) integrabile con quadro di comando pompa, sistemi di supervisione SCADA o BMS. È la scelta naturale quando si vuole conservare la connessione scanalata e le certificazioni FM/VdS del Turbo-Lux 3 sull'orifizio. (2) MAG-FLUX MID elettromagnetico: per applicazioni dove la lettura remota e la registrazione continua sono il requisito principale (non solo la prova periodica), il misuratore MAG-FLUX MID elettromagnetico offre precisione superiore (±0,5%) e copertura di applicazioni di processo oltre l'antincendio. Vedi la guida orifizio vs MID.
Portata nominale della pompa, diametro linea di prova, certificazione richiesta, tipo di attacchi. Quattro informazioni e ti rispondiamo con la configurazione, il codice di ordinazione corretto e una quotazione.
