Misuratore di portata a orifizio con omologazione VdS approved per la verifica della curva caratteristica della pompa antincendio sprinkler — flangia intermedia DN 80 a DN 250
🇩🇪 VdS approved (G 4060003) · UNI EN 12845 · DN 80–250 · 420–18.000 l/min

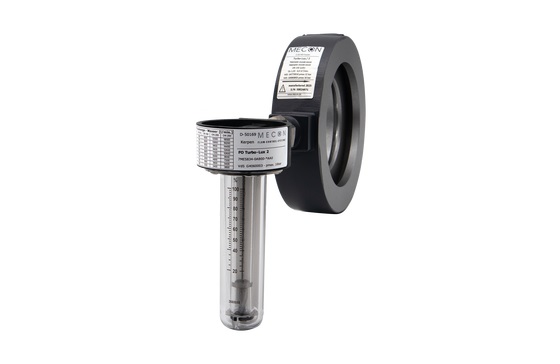

Il Turbo-Lux 2 è il misuratore di portata a pressione differenziale di Mecon dedicato alla verifica della curva caratteristica della pompa antincendio in linee di prova fissa, con omologazione VdS approved per impianti DE/AT/CH e per capitolati che richiamano VdS CEA 4001.
Rappresenta la seconda generazione della serie Turbo-Lux: stessa tecnologia di misura del Turbo-Lux 1 (orifizio + bypass a galleggiante), prezzo inferiore al Turbo-Lux 3 perché la certificazione è limitata a VdS senza FM Approved e LPCB. È la scelta corretta per impianti italiani standard UNI EN 12845, per stabilimenti con capitolato VdS senza coinvolgimento FM Global, e per ridurre il TCO quando le certificazioni internazionali multiple non sono richieste.
Disponibile in flangia intermedia (wafer) da DN 80 a DN 250, con range di portata coerenti con le pompe antincendio sprinkler più diffuse.
Il Turbo-Lux 2 condivide con gli altri modelli della famiglia il principio di misura a pressione differenziale: orifizio calibrato sulla tubazione principale, bypass a galleggiante con scala graduata in l/min e GPM, lettura locale meccanica, nessuna alimentazione richiesta. Le specificità del modello sono:
Certificato VdS n. G 4060003. Conforme alle linee guida VdS 2344 e VdS 2100-29 sui misuratori per prova pompa antincendio. Riferimento de facto in Germania, Austria, Svizzera e per capitolati corporate di gruppi industriali europei (automotive, chimico, farmaceutico).
Si installa tra due flange standard della linea di prova, sostituendo un tronchetto. Soluzione consolidata su impianti antincendio europei tradizionali con tubazioni a flange — la stragrande maggioranza dei locali pompa italiani esistenti. Disponibile PN 16 da DN 80 a DN 150 e PN 10/16 per DN 200 e DN 250.
Senza le certificazioni FM Approved e LPCB il prezzo unitario è significativamente più basso. Per impianti dove queste certificazioni non sono richieste, il Turbo-Lux 2 ottimizza il TCO mantenendo la qualità Mecon.
Lettura meccanica diretta a galleggiante. Operativo anche durante un black-out o un test della catena di emergenza. Nessuna manutenzione di sensori elettronici, vita utile potenzialmente decennale.
Posizione di installazione, orientamento e direzione del flusso liberamente selezionabili. Si adatta a configurazioni del locale pompa esistente senza vincoli geometrici, riducendo costi di adattamento idraulico in fase di retrofit.
Costruzione robusta progettata per la lunga vita utile in ambiente locale pompa: galleggiante, orifizio bypass e filtro in acciaio inox; orifizio principale in alluminio; tubo di pressione differenziale in ottone. Resistenza alle vibrazioni elevata e accuratezza di lettura mantenuta nel tempo.
Valori dichiarati da Mecon GmbH nel datasheet ufficiale TURBO-LUX 2 / 25-01.
| Principio di misura | Orifizio come generatore di pressione differenziale, con flussometro a galleggiante (area variabile) in bypass |
|---|---|
| Precisione di misura | ±2,5% del valore di fondo scala (VdS) |
| Certificazione | VdS approved — certificato n. G 4060003 |
| Diametri nominali | DN 80 (PN 16) · DN 100 (PN 16) · DN 150 (PN 16) · DN 200 (PN 10/16) · DN 250 (PN 10/16) |
| Pressione massima | 16 bar (232 psi) |
| Range di portata complessivo | 420 ... 18.000 l/min (111 ... 4.755 USgpm) sulla gamma di orifizi disponibili |
| Fluido di processo | Acqua |
| Temperatura del fluido | 4 °C ... 50 °C (39 ... 122 °F) |
| Connessione | Flangia intermedia (wafer) — installazione tra due flange |
| Posizione di installazione | Posizione, orientamento e direzione del flusso liberamente selezionabili |
| Alimentazione elettrica | Non richiesta — lettura locale meccanica |
| Orifizio principale | Alluminio |
| Tubo di pressione differenziale | Ottone |
| Galleggiante / orifizio bypass / filtro | Acciaio inox |
| Guarnizione | NBR |
| Orifizio | Pressione | Range di portata | Codice ordine orifizio |
|---|---|---|---|
| DN 80 | PN 16 | 0,42 – 2,1 m³/min (420 – 2.100 l/min) | 7ME5834-1AA00-0AA0 |
| DN 100 | PN 16 | 0,6 – 3,0 m³/min (600 – 3.000 l/min) | 7ME5834-2AA00-0AA0 |
| DN 150 | PN 16 | 1,2 – 6,0 m³/min (1.200 – 6.000 l/min) | 7ME5834-3AA00-0AA0 |
| DN 200 | PN 10/16 | 2,4 – 12,0 m³/min (2.400 – 12.000 l/min) | 7ME5834-4AA00-0AA0 |
| DN 250 | PN 10/16 | 3,6 – 18,0 m³/min (3.600 – 18.000 l/min) | 7ME5834-5AA00-0AA0 |
| Codice | Descrizione |
|---|---|
| 7ME5834-0AB00-0AA0 | Flussometro Turbo-Lux 2 (bypass) |
| 7ME5834-0AB00-1AA0 | Flussometro Turbo-Lux 2 con certificato di taratura |
| 7ME5830-Adapter-M30-G1 | Adattatore M30 × 1.5 a G1 — collegamento del bypass Turbo-Lux a un orifizio scanalato Turbo-Lux 3 |
| 7ME5834-0AA10-0AA0 | Valigetta di trasporto |
| 7ME5834-0AA01-0AA0 | Tappo di ricambio con guarnizione |
Sono inoltre disponibili kit di centratura dedicati per ciascuna taglia (DN 80, 100, 150, 200 PN 10, 200 PN 16, 250 PN 10/16) per l'installazione tra le flange. La quotazione completa include la combinazione corretta di flussometro bypass, orifizio della taglia richiesta e accessori di centratura.
Il Turbo-Lux 2 è la scelta corretta in scenari precisi:
Il Turbo-Lux 2 non è la scelta corretta se:
| Caratteristica | Turbo-Lux 2 | Turbo-Lux 3 |
|---|---|---|
| Certificazioni | VdS (G 4060003) | FM + LPCB + VdS |
| Connessione | Flangia intermedia (wafer) | Scanalata (anche flangia) |
| Diametri | DN 80–250 (5 taglie) | DN 50–300 |
| Range di portata | 420–18.000 l/min | Più ampio (estende sopra e sotto) |
| Fascia di prezzo | Più economico | Più costoso |
| Quando sceglierlo | Impianti VdS-only, riduzione TCO | Capitolati internazionali, gruppi multinazionali, retrofit rapidi |
Approfondisci: Turbo-Lux 3 · guida certificazioni FM, LPCB, VdS
Inviaci portata pompa, diametro linea di prova, anno di costruzione dell'impianto. Configuriamo il Turbo-Lux 2 corretto e ti diamo una quotazione tecnica.
Sì. La UNI EN 12845 al punto 20.3.3.4 richiede un misuratore tarato sulla linea di prova, senza specificare un ente di certificazione. Il VdS approved del Turbo-Lux 2 soddisfa ampiamente il requisito di tracciabilità tecnica della norma italiana. Per stabilimenti senza vincoli assicurativi specifici (FM Global, capitolati LPCB) è la scelta più economica e funzionale.
No, il Turbo-Lux 2 è disponibile esclusivamente in flangia intermedia (wafer). Per impianti con tubazione scanalata serve il Turbo-Lux 3, l'unico misuratore VdS approved con attacchi scanalati di serie.
Il Turbo-Lux 2 è dichiarato da Mecon come successore del Turbo-Lux 1, in versione wafer, con costi di acquisizione ridotti rispetto al modello precedente a parità di tecnologia (orifizio + bypass a galleggiante) e di certificazione VdS. Mantiene il range di diametri DN 80–250 e la stessa accuratezza ±2,5% del fondo scala. Per nuove installazioni è generalmente la scelta corretta. Il Turbo-Lux 1 resta riferimento per applicazioni in cui la generazione precedente è già qualificata in capitolati esistenti o per retrofit "uno-a-uno" senza modifiche documentali. Vedi Turbo-Lux 1
Sì. Il certificato di taratura è tracciabile al sistema internazionale tramite banco prove Mecon (DAkkS). Per la conformità ai piani di manutenzione UNI 9994-1 è raccomandato il rinnovo periodico tipico di 5 anni, salvo diverse indicazioni del piano manutentivo specifico.
Sì, il Turbo-Lux 2 è il sostituto naturale del Turbo-Lux 1 in fine vita utile, con stesso range di diametri (DN 80–250), stessa tecnologia (orifizio + bypass) e stessa certificazione VdS. La verifica dimensionale finale (interasse flange, dimensione A e ØD del corpo) viene fatta in fase di quotazione sulla base dei dati impianto. Per impianti che vogliono fare un upgrade più ambizioso (passaggio a tripla certificazione FM/LPCB/VdS, o passaggio ad attacchi scanalati) si valuta direttamente il Turbo-Lux 3, anche se richiede modifiche marginali alla configurazione idraulica. È inoltre disponibile l'adattatore Mecon M30 × 1.5 → G1 (codice 7ME5830-Adapter-M30-G1) per collegare il bypass del Turbo-Lux 2 a un orifizio scanalato Turbo-Lux 3, che permette configurazioni miste in casi specifici.
Per le configurazioni standard (DN 80, 100, 150, 200, 250 con range catalogo) i tempi Mecon sono tipicamente 2-4 settimane. Configurazioni speciali (range non standard, certificati di taratura specifici, accessori) possono richiedere 4-6 settimane. Per progetti di parchi multi-stabilimento con dotazioni multiple, MCA gestisce la pianificazione in coordinamento con Mecon per tempi compatibili al cantiere.
Portata, diametro, capitolato, anno impianto. Quattro informazioni e ti rispondiamo con la configurazione e la quotazione.
