Guida tecnica – Tecnologie di misura per impianti antincendio
Confronto tra le due tecnologie più diffuse per la misura di portata su impianti sprinkler, idranti e linee di prova pompa — quando scegliere l'una, quando l'altra, e quando usarle insieme
📖 Guida tecnica MCA

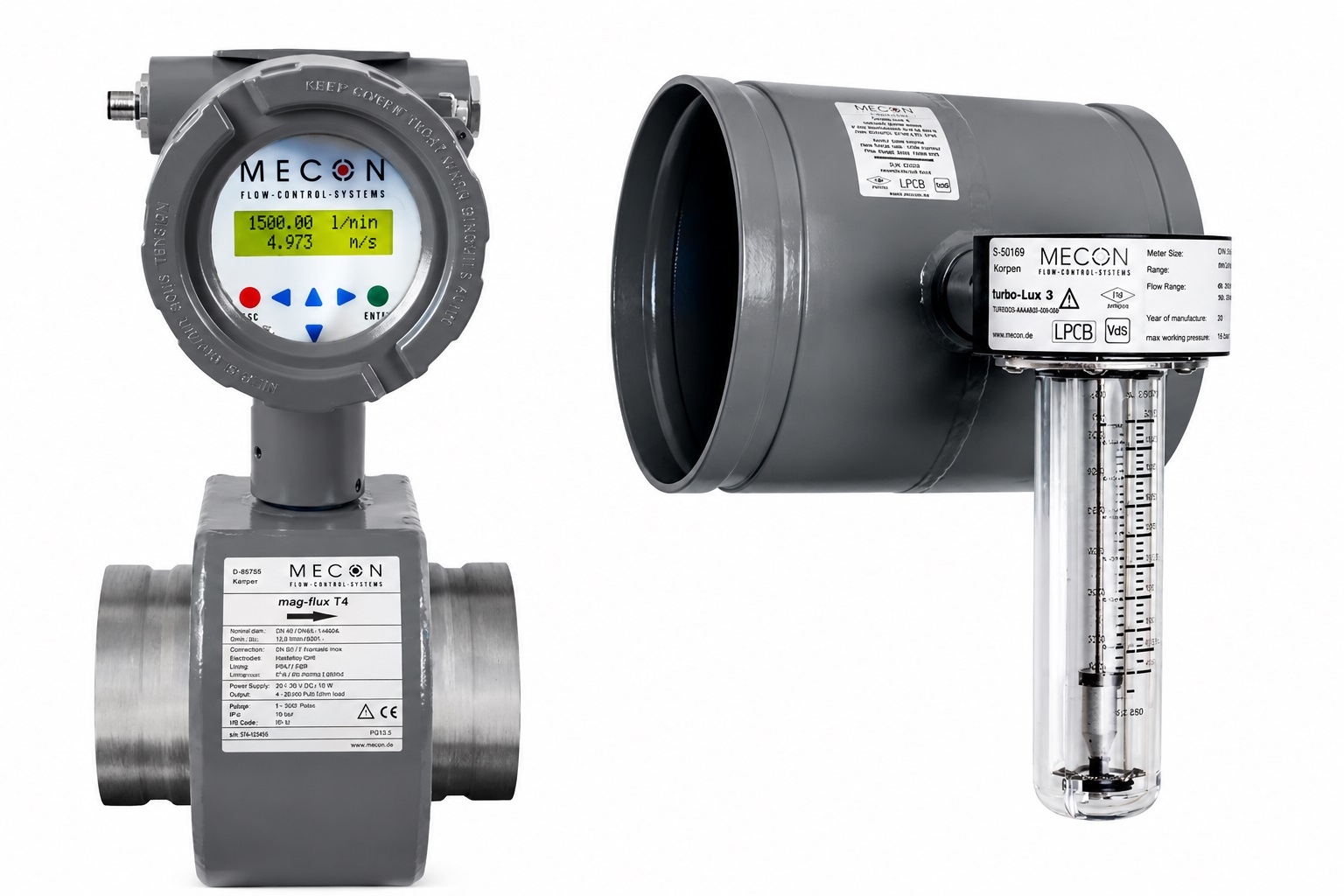

Quando si deve misurare la portata d'acqua in un impianto antincendio fisso, le due tecnologie disponibili sul mercato sono il misuratore a orifizio a pressione differenziale e il misuratore elettromagnetico (MID, magnetic-inductive). Sono entrambe valide, sono entrambe nel catalogo Mecon — ma rispondono a esigenze diverse.
Il flussometro a orifizio (serie Turbo-Lux) è la scelta storica per la prova pompa antincendio: meccanico, senza alimentazione, con lettura locale a galleggiante, certificato FM/LPCB/VdS per le applicazioni più stringenti. Il flussometro elettromagnetico (serie MAG-FLUX) è la scelta moderna per applicazioni di processo: alta precisione, uscita 4-20 mA e Modbus, totalizzatore, integrazione SCADA — ma richiede alimentazione e nessun MID al mondo è certificato FM Approved per test pompa sprinkler.
In questa guida confrontiamo le due tecnologie sui criteri che contano davvero — certificazioni, precisione, affidabilità, integrazione di sistema, costo totale di possesso — e suggeriamo come scegliere in base all'applicazione antincendio specifica. Spoiler: in molti impianti la scelta corretta è usarle entrambe in parallelo.
Per il test annuale della pompa antincendio (UNI EN 12845, NFPA 25, FM Global Data Sheet 3-2): orifizio — l'unico certificato. Per linee di processo antincendio integrate in SCADA, monitoraggio continuo, totalizzazione e fatturazione: elettromagnetico. Per impianti che fanno entrambe le cose: i due in serie o in parallelo — l'orifizio resta lo strumento di certificazione, il MID lo strumento di gestione operativa.
Capire come funzionano le due tecnologie aiuta a comprendere perché alcune cose le fa meglio una, altre le fa meglio l'altra.
Un disco con un foro calibrato (orifizio) installato sulla tubazione genera una caduta di pressione proporzionale al quadrato della portata. Questa differenza di pressione viene applicata a un circuito di bypass dotato di rotametro (cono trasparente con galleggiante). Il galleggiante si solleva a un'altezza che corrisponde direttamente al valore di portata, leggibile su scala graduata in l/min e GPM.
È un principio completamente meccanico: nessuna alimentazione, nessuna elettronica, nessuna deriva nel tempo, lettura sempre disponibile anche durante un black-out. La precisione tipica è di ±2,5% del fondo scala.
Un avvolgimento elettromagnetico installato attorno alla tubazione genera un campo magnetico attraverso il fluido. Quando l'acqua (un liquido conduttivo) attraversa il campo, due elettrodi montati nelle pareti del tubo rilevano una tensione elettrica indotta proporzionale alla velocità del flusso, secondo la legge di induzione elettromagnetica di Faraday. Un trasmettitore elettronico converte la tensione in segnale di portata digitale.
È un principio elettronico: serve alimentazione (24 VDC, 230 VAC o batteria), ha uscita 4-20 mA / impulsi / Modbus, totalizzatore, registrazione storica. Non ha parti mobili nel tubo di misura, quindi nessuna usura o perdita di carico aggiuntiva. La precisione tipica è ±0,5% del valore letto, dieci volte superiore all'orifizio.
La tabella seguente sintetizza le differenze tecniche e applicative tra le due famiglie nel contesto antincendio.
| Criterio | Misuratore a orifizio (Turbo-Lux) | Misuratore elettromagnetico (MAG-FLUX MID) |
|---|---|---|
| Principio | Pressione differenziale + bypass a galleggiante | Induzione elettromagnetica (Faraday) |
| Precisione | ±2,5% del fondo scala | ±0,5% del valore letto |
| Alimentazione | Nessuna — meccanico | 24 VDC / 230 VAC / batteria |
| Lettura locale | Diretta a galleggiante | Display elettronico |
| Uscita elettrica | — | 4-20 mA, impulsi, Modbus, HART |
| Totalizzatore | — | Sì, con storico m³ |
| Integrazione SCADA/BMS | — | Nativa |
| Certificazioni FM/LPCB/VdS per test pompa | Sì (Turbo-Lux 3 le ha tutte) | No |
| Perdita di carico | Significativa (effetto orifizio) | Trascurabile (nessun ostacolo) |
| Tratti rettilinei richiesti | Tipicamente 5×DN monte, 3×DN valle | Tipicamente 5×DN monte, 2×DN valle |
| Diametro nominale | DN 50 a DN 300 | DN 25 a DN 600+ (anche maggiore) |
| Manutenzione | Minima — meccanico, robusto | Bassa — verifica periodica elettrodi e isolamento |
| Vita utile | Decenni | 15-20 anni (elettronica) |
| Costo iniziale (ordine di grandezza) | Medio | Medio-alto (più trasmettitore) |
| Funzionamento in black-out | Sì — sempre disponibile | Solo se alimentato da gruppo continuità |
L'orifizio è la scelta corretta quando l'esigenza primaria è certificazione, semplicità e indipendenza da alimentazione. Le applicazioni tipiche sono:
È il caso d'uso n.1 dell'orifizio. Per la verifica annuale della curva caratteristica della pompa, secondo UNI EN 12845 §20.3.3.4, NFPA 25 cap. 8 e capitolati FM Global, LPCB e VdS, il flussometro deve essere certificato. Nessun MID al mondo è certificato FM Approved per test pompa sprinkler. Se il sito è assicurato FM Global, ha capitolato VdS o LPCB, l'orifizio è obbligato.
Approfondisci: test pompa antincendio UNI EN 12845 · FM, LPCB o VdS quale serve
In molti locali pompa più datati l'unica alimentazione disponibile è quella della pompa stessa (con quadro di comando dedicato). Aggiungere alimentazione 24 VDC per un MID significa modificare l'impianto elettrico, posare nuovi cavi, intervenire sul quadro, prevedere protezioni — costi nascosti significativi. L'orifizio elimina il problema alla radice.
Per definizione un locale pompa antincendio deve funzionare anche in condizioni degradate. Se il MID si spegne in black-out, l'unica garanzia di lettura durante un'emergenza è uno strumento meccanico. Inoltre alcuni capitolati assicurativi richiedono esplicitamente strumenti che funzionino "indipendentemente dall'alimentazione".
Il Turbo-Lux 3 con attacchi scanalati è installabile su rete sprinkler esistente in poche ore, senza saldatura, senza dover gestire passaggi cavo. Per installatori che lavorano in stabilimenti operativi (dove il fermo impianto è critico) questa è una caratteristica decisiva.
Gruppi industriali con stabilimenti in più paesi e con assicuratori diversi (FM in alcuni siti, VdS in altri) preferiscono standardizzare su un singolo modello che soddisfi tutti i capitolati. Il Turbo-Lux 3 è l'unico misuratore al mondo certificato FM + LPCB + VdS contemporaneamente — risolve la complessità di gestione di SKU diverse.
Il MID è la scelta corretta quando l'esigenza primaria è precisione, integrazione di sistema e gestione operativa. Le applicazioni tipiche sono:
Su impianti moderni, particolarmente in data center, infrastrutture critiche e industrie di processo, il sistema antincendio è integrato nel sistema di supervisione di stabilimento. Ogni dato di portata, pressione, livello viene acquisito in continuo dalla piattaforma BMS o SCADA. Solo il MID fornisce l'uscita 4-20 mA / Modbus necessaria.
Misure di portata sulle tubazioni di alimentazione della riserva idrica, sulle linee di ricircolo della pompa antincendio, sulle linee di reintegro della vasca di accumulo non hanno requisiti di certificazione FM/VdS — sono misure di gestione operativa. Il MID è la scelta naturale.
Nei siti dove il consumo d'acqua antincendio (compreso quello dei test) deve essere tracciato per audit ambientali (ISO 14001), reporting di sostenibilità o ripartizione costi tra reparti, il totalizzatore del MID è essenziale. L'orifizio non integra i volumi.
I misuratori a orifizio Turbo-Lux arrivano fino a DN 300. Per impianti con tubazioni più grandi — tipici di grande logistica hyperscale, raffinerie, infrastrutture aeroportuali — il MID è la sola tecnologia disponibile. La gamma mag-flux di Mecon copre fino a diametri molto elevati su misura.
Per pompe pilota (jockey) di piccolo diametro o linee secondarie con portate ridotte la precisione ±2,5% dell'orifizio può essere insufficiente. Il MID con ±0,5% mantiene precisione assoluta anche su valori bassi grazie al turndown elevato (tipicamente 100:1).
Se la linea trasporta acqua additivata (anticongelanti, additivi corrosivi), schiume premiscelate, fluidi con sospensioni o detriti, l'orifizio può otturarsi o leggere con errore variabile. Il MID, non avendo elementi nel tubo di misura, è insensibile a queste condizioni — purché il liquido sia conduttivo (≥ 5 µS/cm).
Vedi anche scheda MAG-FLUX MID · misuratore di portata elettromagnetico generale
In molti impianti antincendio moderni, particolarmente in stabilimenti FM Global di grandi dimensioni, data center hyperscale e infrastrutture critiche, la scelta migliore non è "uno o l'altro" ma entrambi. La logica è la seguente:
Il Turbo-Lux 3 sulla linea di prova soddisfa il capitolato FM/VdS/LPCB per il test annuale della pompa. La sua certificazione è inderogabile per l'audit assicurativo.
Un MAG-FLUX MID installato sulla linea di adduzione principale, o sulla linea di ricircolo, o sulla mandata pompa, fornisce dati continui al SCADA per monitoraggio, allarmi di portata anomala, tracciamento consumi.
Durante il test annuale, il valore letto sull'orifizio (strumento di certificazione) può essere confrontato con quello del MID (strumento di processo): se i due strumenti divergono nel tempo, è un segnale precoce di deriva di uno dei due — alert di manutenzione predittiva.
In condizioni normali il MID fornisce dati continui al sistema; durante un black-out (proprio quando l'impianto antincendio potrebbe attivarsi davvero) l'orifizio meccanico continua a fornire la lettura locale necessaria al personale operatore.
Il costo aggiuntivo del doppio strumento è marginale rispetto al valore aggiunto in compliance + monitoraggio + tracciabilità. È una configurazione che proponiamo regolarmente per progetti enterprise.
Cinque domande da farsi nell'ordine. Risponderle porta nel 95% dei casi alla scelta univoca della tecnologia corretta.
| Domanda | Se sì | Se no |
|---|---|---|
| 1. Lo strumento serve per il test annuale della pompa? | Hai bisogno di certificazione → orifizio (Turbo-Lux) | Vai alla domanda 2 |
| 2. Il sito è assicurato FM Global / capitolato VdS / LPCB? | Capitolato decisivo → orifizio (l'unico certificato) | Vai alla domanda 3 |
| 3. Lo strumento deve integrare un sistema SCADA/BMS? | Serve uscita 4-20 mA o Modbus → MID | Vai alla domanda 4 |
| 4. Devi tracciare totalizzazione, consumi, audit ambientali? | Serve totalizzatore → MID | Vai alla domanda 5 |
| 5. Il diametro è > DN 300 o la precisione richiesta è < 1%? | Vincoli tecnici → MID | Orifizio è la scelta più economica e robusta |
Se le tue risposte cadono in più caselle (es. serve il test annuale ma anche l'integrazione SCADA), la risposta è "entrambi" — soluzione doppia con orifizio sulla linea di prova e MID sulla linea principale.
Tre scenari concreti che incontriamo regolarmente, con la soluzione consigliata.
Magazzino 30.000 m² con sprinkler ESFR, pompa antincendio elettrica + diesel + jockey. Capitolato UNI EN 12845, nessun assicuratore HPR specifico, manutenzione affidata a società locale UNI 9994.
Soluzione: Turbo-Lux 2 (VdS) sulla linea di prova, sufficiente per UNI EN 12845. Costo contenuto, certificazione VdS più che adeguata, manutenzione semplice.
Sito API 80.000 m², sprinkler in tutto lo stabilimento, due pompe antincendio principali + jockey + riserva, polizza FM Global, capitolato FM Global Data Sheet 3-2 esplicito sulla linea di prova.
Soluzione: Turbo-Lux 3 (FM/LPCB/VdS) sulla linea di prova fissa, certificazione obbligata. Inoltre, MAG-FLUX MID sulla linea di adduzione principale per integrazione con il BMS di stabilimento e tracciabilità per audit ESG. Configurazione doppia.
Sala CED 12.000 m², sprinkler a pre-azione doppio interlock, pompa antincendio con gruppo continuità, gestione 24/7 in modalità non presidiata, esigenza di tracciabilità completa per audit assicurativi e di compliance ISO 22301.
Soluzione: Turbo-Lux 3 sulla linea di prova (certificazione FM o VdS), MAG-FLUX MID sulla mandata pompa (monitoraggio continuo via Modbus al BMS), eventualmente sistema FACTS per il churn test settimanale automatizzato. Configurazione tripla.
Mandaci una descrizione del tuo impianto: tipologia (sprinkler/idranti), portata pompa, diametro linea di prova, eventuali capitolati FM/LPCB/VdS, esigenza di integrazione SCADA. Ti diamo la configurazione corretta — orifizio, MID o entrambi — con quotazione tecnica completa Mecon.
FM Approvals applica criteri di prova molto stringenti che includono il funzionamento in condizioni degradate (perdita di alimentazione, vibrazioni di pompa estreme, transitori idraulici). Il principio elettromagnetico richiede alimentazione continua e ha tempi di stabilizzazione elettronica che non sono compatibili con alcuni dei test di accettazione FM. Storicamente, FM ha certificato solo principi puramente meccanici (orifizio, turbina) per la linea di prova pompa. Per le altre applicazioni (idranti, processo) FM ha certificazioni dedicate dove anche il MID è ammesso, ma non per test pompa sprinkler.
Dipende dal capitolato. La UNI EN 12845 non specifica la tecnologia del flussometro: richiede solo che sia tarato. Quindi un MID con certificato di taratura tracciabile è formalmente conforme alla UNI EN 12845. Tuttavia: se il sito è assicurato FM Global, il capitolato FM richiede FM Approved (e nessun MID lo è); se è VdS, serve VdS approved (in genere orifizio). Per siti puramente UNI EN 12845 senza vincoli assicurativi specifici, il MID Mecon è ammesso.
Sì, la pressione differenziale è il principio stesso di funzionamento — c'è sempre una caduta residua. La perdita di carico tipica del Turbo-Lux è dell'ordine di alcuni decimi di bar a portata nominale. Sulla linea di prova questo non è rilevante (la linea è in scarico). Se invece l'orifizio fosse installato in serie sulla rete principale di alimentazione sprinkler, andrebbe valutato in fase di progetto idraulico — generalmente preferibile in questo caso il MID, che è praticamente trasparente.
Per funzionare il MID richiede che il liquido sia conduttivo (almeno 5 µS/cm tipicamente, alcuni modelli scendono a 1 µS/cm). L'acqua di rete e l'acqua di pozzo sono sempre conduttive in misura largamente sufficiente. Eccezioni: acqua demineralizzata pura (problematica), acqua osmotizzata usata in alcune cucine industriali (al limite). Per impianti con acqua di rete potabile, di acquedotto industriale o di riserva idrica antincendio standard, il MID funziona perfettamente.
L'elettronica del trasmettitore MID ha una vita utile tipica di 15–20 anni in condizioni normali, paragonabile a quella di un PLC industriale. La vera limitazione non è l'usura ma l'obsolescenza: dopo 15 anni il modello potrebbe non essere più supportato e i ricambi possono diventare difficili. L'orifizio meccanico, in confronto, ha vita potenzialmente illimitata — solo la calibrazione va rinnovata. Per impianti con ciclo di vita molto lungo (oltre 20 anni) questa differenza pesa.
I flussometri ultrasonici (a tempo di transito o Doppler) hanno il vantaggio di poter essere installati in clamp-on esterno, senza taglio della tubazione. Per verifiche occasionali o per diagnostica di impianto sono utili. Per la prova annuale certificativa: non sono ammessi dai capitolati FM/LPCB/VdS, e in generale la precisione clamp-on (±1–2%) è inferiore a quella di un MID in linea. Possono affiancare ma non sostituire l'orifizio o il MID nelle applicazioni antincendio principali.
Per diametri medi (DN 100–200) il MID Mecon è tipicamente più caro del Turbo-Lux 2 (VdS) e di valore comparabile al Turbo-Lux 3 (FM/LPCB/VdS), considerando trasmettitore + sensore. Per diametri grandi (DN 250–300) la differenza si riduce e a DN > 300 il MID diventa l'unica soluzione. Considerando il TCO a 15 anni (acquisto + alimentazione + tarature + ricambi + obsolescenza elettronica) l'orifizio è quasi sempre più economico, ma il MID restituisce in più i dati continui di processo che possono valere la differenza.
Sì, è esattamente la configurazione "doppia" che consigliamo per progetti enterprise. Il MID si installa a monte o a valle dell'orifizio, con tratti rettilinei rispettati per entrambi. La verifica incrociata tra i due strumenti è una delle pratiche più solide di manutenzione predittiva: una deriva relativa progressiva tra orifizio e MID indica che uno dei due sta perdendo calibrazione, ben prima che il problema diventi critico.
