Applicazioni – Settore: petrolchimico, raffinerie, depositi
Misura di portata e verifica funzionale di reti antincendio articolate in raffinerie, depositi GPL e prodotti petroliferi, stabilimenti chimici a rischio incidente rilevante
⛽ Petrolchimico · Seveso · D.Lgs. 105/2015
Le raffinerie, i depositi GPL e prodotti petroliferi, gli stabilimenti chimici e petrolchimici classificati come siti Seveso ai sensi del D.Lgs. 105/2015 hanno reti antincendio articolate che combinano sprinkler, idranti, water spray, schiuma e impianti di raffreddamento esterno serbatoi. La verifica periodica di queste reti non è un controllo amministrativo: è il presidio che garantisce che l'impianto sia in grado di intervenire in caso di emergenza, in scenari incidentali con tempi di reazione minuti.
Le authority competenti (CTR, ISPRA, VVF, ARPA) richiedono tracciabilità completa dei test e dei rapporti di manutenzione come parte del Sistema di Gestione della Sicurezza (SGS). Gli assicuratori HPR (FM Global, AIG, Allianz Risk Consulting) tipicamente impongono capitolati ancora più stringenti — strumenti certificati FM Approved o VdS, calibrazioni rigorose, piano di manutenzione documentato.
MCA, distributore ufficiale Mecon in Italia, fornisce la strumentazione di misura e prova per tutta la filiera antincendio del petrolchimico: Turbo-Lux 3 per il test annuale delle pompe principali, MAG-FLUX HTL per la verifica idranti su rete dedicata, WHX per il banco prova naspi, oltre a strumenti di processo e supervisione.

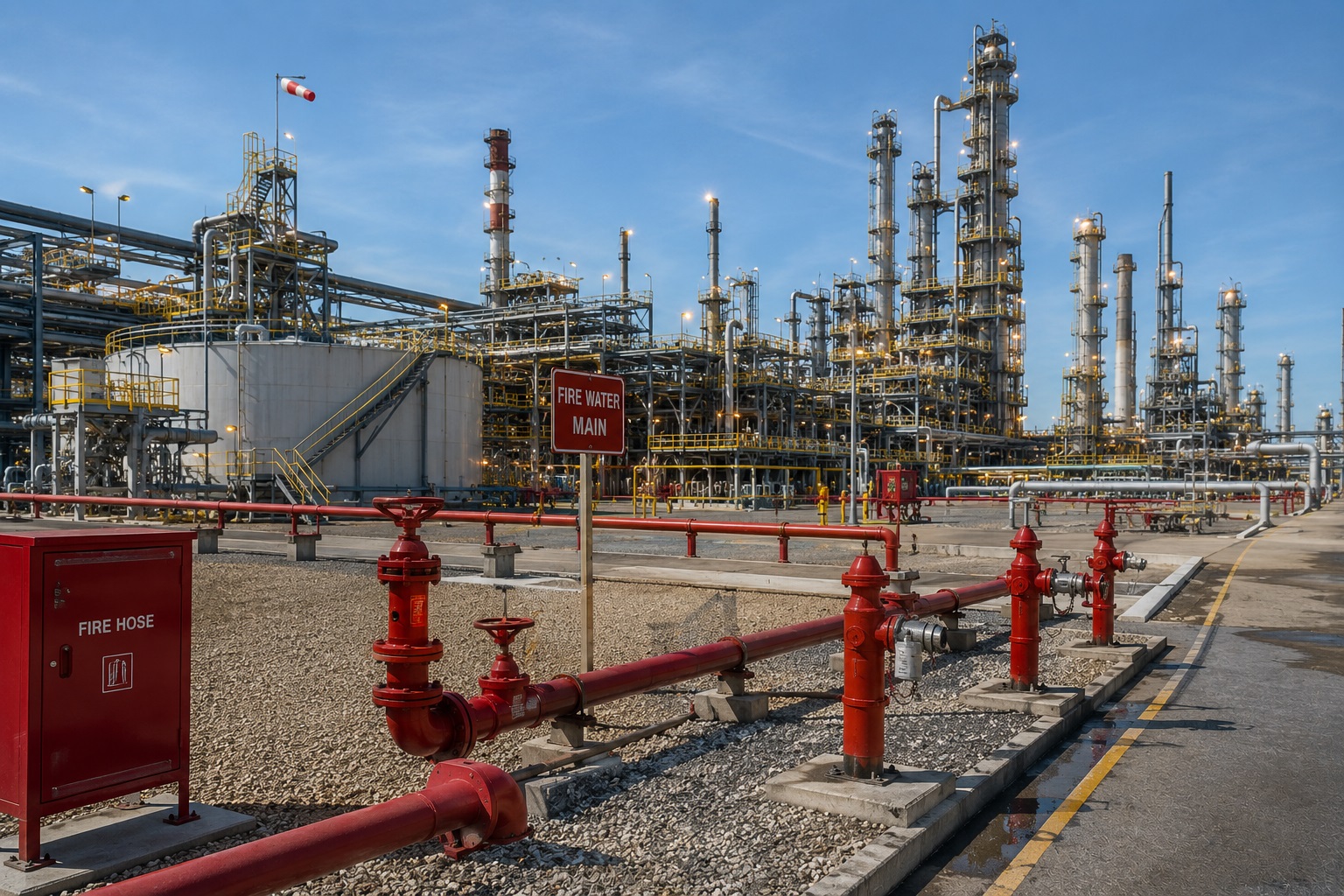

Non c'è solo l'impianto sprinkler interno. La rete antincendio di una raffineria include centinaia di idranti soprassuolo distribuiti sul piazzale, anelli di mandata di chilometri di lunghezza, water spray sui serbatoi, schiuma sugli stoccaggi, monitor fissi e mobili. Tutto alimentato da pompe antincendio dedicate, indipendenti dalla rete potabile.
Siti Seveso di soglia inferiore o superiore ai sensi del D.Lgs. 105/2015. Scenari incidentali documentati nel Rapporto di Sicurezza, scenari di danno attesi su persone e ambiente, prescrizioni del CTR (Comitato Tecnico Regionale) e dell'autorità competente. L'impianto antincendio è un presidio di mitigazione chiave.
Stabilimenti grandi hanno servizio antincendio interno con squadre di emergenza addestrate. Il VVF aziendale gestisce la verifica dell'impianto in autonomia o in coordinamento con appaltatori specialistici, con esigenza di formazione specifica e dotazione strumentale adeguata.
Audit assicurativi HPR (FM Global Risk Engineering, AIG IH&S, Allianz GCS), audit di Authority (CTR, ARPA, VVF territoriali), audit interni del gruppo industriale, audit ESG. Ogni audit verifica la documentazione del piano antincendio. La tracciabilità è un requisito strutturale, non una buona pratica.
I gruppi industriali petrolchimici sono frequentemente assicurati FM Global (multinazionali USA-based: ExxonMobil, Phillips 66, Marathon), AIG IH&S, Allianz Global Corporate & Specialty, Munich Re Industrial. I capitolati richiamano standard internazionali:
I siti petrolchimici hanno tipicamente piani di manutenzione più stringenti del minimo normativo: pompe antincendio testate trimestralmente o semestralmente con misura completa, idranti verificati annualmente sull'intera popolazione (non a campione), naspi e manichette in pressione su ciclo accelerato. La tracciabilità di ogni intervento è parte del SGS Seveso.
Una raffineria o uno stabilimento petrolchimico ha tipicamente più pompe antincendio (principale + riserva + jockey, talvolta in ridondanza N+1 o 2N). Ogni pompa richiede una linea di prova fissa con flussometro tarato. Il Turbo-Lux 3 è la scelta standard:
Il petrolchimico è il caso d'uso ideale per la variante essenziale del MAG-FLUX HTL (portata + pressione + temperatura, senza torbidità): la rete antincendio è dedicata e non potabile, quindi la torbidità non serve. La dotazione consente al VVF aziendale di verificare in autonomia centinaia di idranti sul piazzale con refertazione automatica. Per stabilimenti gestiti da società di manutenzione esterne, è strumento abilitante per gestire il volume di prove.
Gli stabilimenti petrolchimici hanno tipicamente molti naspi distribuiti negli edifici di processo, di servizio e di stoccaggio. Il VVF aziendale ha frequentemente un'officina interna dedicata al ricondizionamento manichette: il WHX fisso è l'asset di laboratorio. Per ispezioni in campo si affianca il WHX carrellato. Conformità DIN 14462 / TRVB 128S è tipicamente richiesta in capitolato corporate dei gruppi internazionali.
La rete antincendio articolata della raffineria ha decine o centinaia di valvole di intercettazione (anelli, ramificazioni, alimentazioni di stoccaggi). La supervisione di queste valvole con switch UW3 integrati nel DCS o nel sistema di rivelazione antincendio del sito è una pratica consolidata. Per i flow switch sprinkler degli edifici di servizio, il Flow Detector Tester consente verifica funzionale senza scarico rete.
Inviaci un quadro del sito (numero pompe antincendio, idranti, naspi, capitolato assicurativo, frequenza richiesta dei test). Configuriamo la dotazione strumentale Mecon completa, con quotazione tecnica e supporto in fase di audit.
La normativa Seveso (D.Lgs. 105/2015) di per sé non specifica certificazioni di prodotto. Il SGS deve dimostrare che l'impianto antincendio è correttamente manutenuto e funzionale. Tuttavia, gli assicuratori HPR dei siti petrolchimici (FM Global, AIG, Allianz GCS, Munich Re) tipicamente richiamano FM Approved o VdS in capitolato, e il loro audit è più frequente e impattante di quello di Authority. Per gruppi internazionali la regola pratica è: scegliere lo strumento con la certificazione richiesta dall'assicuratore di gruppo, e il Turbo-Lux 3 le ha tutte e tre.
Quasi mai. Gli idranti di un sito petrolchimico sono alimentati dalla rete antincendio dedicata, non potabile (vasche di accumulo, riserve dedicate, talvolta acqua di mare per stabilimenti costieri). La variante essenziale del MAG-FLUX HTL è la scelta corretta: portata + pressione + temperatura, senza torbidità, costo inferiore. La variante completa serve solo quando la rete antincendio è interconnessa con la rete potabile cittadina (caso raro nel petrolchimico).
L'uso operativo del MAG-FLUX HTL e del WHX è semplificato dalle interfacce app e dai banchi standardizzati — la curva di apprendimento è breve. Per la formazione formale del VVF aziendale MCA può organizzare sessioni di training in sito, in coordinamento con Mecon o presso clienti che hanno l'attrezzatura installata. Per gruppi che acquistano la dotazione completa è prassi includere una giornata di formazione operatori nel pacchetto di vendita.
Molto, soprattutto per stabilimenti grandi con VVF aziendale e officina interna. Avere strumenti dello stesso costruttore significa: formazione tecnici unificata (un solo costruttore, una sola interfaccia di refertazione), scorte ricambi consolidate, tracciabilità tarature gestita centralmente, app di refertazione integrata (HTL, WHX, eventualmente FACTS condividono ecosistema software Mecon). Per audit assicurativo presentare una filiera di strumentazione coerente è anche un argomento di credibilità.
I principali strumenti antincendio Mecon (Turbo-Lux 3 meccanico, MAG-FLUX HTL portatile usato in zone aperte) non hanno tipicamente uso in zona classificata, perché le aree del locale pompa e dei piazzali idranti sono di norma fuori zona. Per applicazioni specifiche con esigenza ATEX (es. misura di portata su linee schiuma in stoccaggi classificati) Mecon offre versioni dedicate del MAG-FLUX MID con certificazione ATEX/IECEx — contattaci per la verifica di compatibilità con il tuo classification document.
I monitor fissi sono tipicamente alimentati dalla stessa rete antincendio degli idranti — la verifica di pressione e portata in linea si fa con strumenti integrati nella rete, ed eventualmente con misurazioni clamp-on o dirette in fase di prova. Per gli impianti a schiuma (UNI EN 13565-1/2, NFPA 11) si applica una metodologia diversa, con misura della portata di acqua premiscelata + verifica del rapporto di mescolazione del concentrato. Sono applicazioni dove il MAG-FLUX MID Mecon trova impiego come misuratore di processo per la linea di acqua di mandata. Per audit completi del sistema schiuma serve tipicamente strumentazione specifica del fornitore dell'impianto schiuma — che MCA può integrare nel piano se richiesto.
Su una raffineria con 4-6 pompe antincendio principali e centinaia di idranti, il consumo cumulativo dei test annuali può essere di migliaia di m³/anno. È piccolo rispetto al fabbisogno totale del sito ma visibile in reporting di sostenibilità ambientale. Per stabilimenti in aree a stress idrico (Italia centrale e meridionale, isole) o per stabilimenti con riserve costose da reintegrare (aree senza acquedotto industriale), il sistema FACTS per il churn test automatico con ricircolo è un'opzione interessante.
Mandaci il quadro dell'impianto e i capitolati. Configuriamo la dotazione Mecon completa.
