Misura umidità nel calcestruzzo

Aggregati nei mixer, Factory Production Control (FPC), UNI EN 206 e marcatura CE

Applicazione · Centrali di betonaggio

L'umidità degli aggregati determina il rapporto a/c effettivo, e quindi la resistenza del calcestruzzo

L'industria italiana del calcestruzzo preconfezionato ha oltre 1.500 centrali di betonaggio attive (dati ATECAP), con una produzione annua di circa 30 milioni di m³ di calcestruzzo strutturale per l'edilizia, le infrastrutture, le grandi opere. Tutte le centrali italiane che producono calcestruzzo strutturale per la marcatura CE devono operare in conformità a UNI EN 206:2021 e UNI 11104:2016, con un Factory Production Control (FPC) documentato e auditato.

Tra i parametri di processo controllati dall'FPC, l'umidità degli aggregati ha un ruolo critico: la sabbia e la ghiaia costituiscono il 70-75% in peso del calcestruzzo, e portano con sé umidità variabile dal 2-3% (aggregati drenati) fino al 7-10% (aggregati appena scaricati o sotto pioggia). Questa umidità si somma all'acqua di impasto dosata dal mixer, alterando il fattore acqua/cemento (a/c) effettivo della miscela. Un calcestruzzo con a/c reale superiore a quello prescritto ha resistenza meccanica inferiore e durabilità ridotta.

Questa pagina presenta le configurazioni di misura umidità tipiche di una centrale di betonaggio italiana, con riferimento alle norme UNI EN sulla qualità del calcestruzzo strutturale. La tecnologia di riferimento è il sensore microonde a 433 MHz a contatto diretto: Ludwig dedica al calcestruzzo soluzioni specifiche (FL-BatchCheck per la qualità della miscela, FL-Inspector per la misura wireless in autobetoniera), oltre alla famiglia FL-WAPP per i silos di aggregati. Sono presenti sul mercato anche altri produttori microonde (Hydronix, Berthold): la scelta del modello specifico dipende dalla compatibilità con il sistema di automazione della centrale.

📩 Richiedi una consulenza tecnica 📄 Questionario tecnico
Il processo del calcestruzzo Parametri da misurare Tecnologie di misura Configurazioni tipiche Norme FPC e UNI EN 206 Approfondimenti FAQ

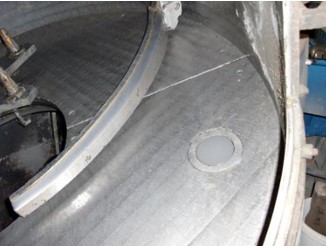

Immagine: silos aggregati centrale betonaggio con sensore microonde a contatto diretto

Il processo del calcestruzzo: dagli aggregati al getto

Una centrale di betonaggio italiana attraversa fasi sequenziali, ognuna con punti critici di misura dell'umidità:

Sul ciclo completo, il controllo umidità in continuo nei silos aggregati permette di mantenere costante l'a/c prescritto, garantendo la conformità alla classe di resistenza target e la marcatura CE del prodotto.

Parametri critici da misurare

Umidità sabbia

Variabile 2-10%. La sabbia è il componente con maggior variabilità, più sensibile a stoccaggio esterno.

Umidità ghiaia/breccia

Tipicamente 1-3%. Variabilità minore, ma impatto su a/c importante per i grossi quantitativi.

Rapporto a/c effettivo

Calcolato su pesi secchi. Per C25/30 tipico 0,55-0,60; per C50/60 tipico 0,40-0,45.

Consistenza calcestruzzo

Slump test al carico autobetoniera. Verifica indiretta dell'a/c effettivo.

Tecnologie di misura umidità per centrali di betonaggio

Per le centrali di betonaggio la tecnologia di riferimento è il sensore microonde a 433 MHz a contatto diretto. Ludwig propone soluzioni dedicate: FL-WAPP sui silos aggregati, FL-BatchCheck per la qualità della miscela, FL-Inspector per la misura wireless in autobetoniera. Altri produttori sul mercato includono Hydronix e Berthold; la scelta dipende dall'integrazione col sistema di automazione esistente.

Sensori microonde Ludwig (FL-WAPP, FL-BatchCheck, FL-Inspector)

Famiglia di sensori microonde Ludwig dedicata al calcestruzzo. FL-WAPP: sensore a 433 MHz a contatto diretto, montaggio a parete dei silos aggregati. FL-BatchCheck: monitoraggio qualità e temperatura del calcestruzzo prima del carico in produzione. FL-Inspector: sistema microonde wireless per misura umidità in autobetoniera durante il trasporto. Compatibilità con i sistemi di automazione delle principali centrali (Sicoma, Stimulus, Schwing-Stetter, Liebherr, MEKA) verificata caso per caso da MCA in fase di pre-vendita. Range tipico per sensore singolo + kit installazione: 4.000-5.000 €.

  • Microonde 433 MHz a contatto diretto
  • Precisione ±0,2-0,3%
  • Famiglia dedicata calcestruzzo (silos + miscela + autobetoniera)
  • Compatibilità PLC verificata caso per caso

Sensori microonde alternativi

Hydronix, Berthold, altri produttori microonde. Sono presenti sul mercato altre famiglie di sensori microonde, in particolare Hydronix (UK, gamma Hydro-Probe). Tecnologicamente la fisica di misura è la stessa (433 MHz a contatto diretto). La scelta tra produttori dipende principalmente dalla compatibilità con il sistema di automazione esistente, dal supporto tecnico locale e dalla strategia di standardizzazione del cliente. MCA seleziona caso per caso il prodotto più adatto.

  • Tecnologicamente equivalenti
  • Prezzo competitivo
  • Integrazione meno standard
  • Scelta per casi specifici

Misura indiretta in mixer (corrente)

Sensore di processo a contatto diretto. Misura la corrente assorbita dal motore del mixer durante la mescolazione, correlata alla viscosità (e quindi all'a/c effettivo) dell'impasto. Funziona come verifica indiretta del setpoint di consistenza, complementare alla misura umidità a monte.

  • Verifica indiretta a/c
  • Sensore a contatto diretto
  • Complementare a sensori in silos
  • Costo basso

Test gravimetrico (laboratorio)

Riferimento metrologico FPC. Essiccamento aggregati a 105 °C per 24 ore + bilancia di precisione (UNI EN 1097-5). Standard per validazione sensori in linea, audit FPC, dispute commerciali. Frequenza tipica 1-2 test al giorno per ogni silos.

  • Riferimento UNI EN 1097-5
  • Validazione FPC
  • 1-2 test/giorno
  • Audit certificazione

Configurazioni tipiche in centrale di betonaggio

Punto di processoFunzione misuraTecnologia consigliata
Silos sabbiaMisura critica per compensazione acquaFL-WAPP / sensore microonde a parete silos
Silos ghiaia 0-4 mmVerifica seconda criticaFL-WAPP / sensore microonde a parete silos
Silos ghiaia 4-16 mmMisura opzionale, variabilità minoreFL-WAPP o test laboratorio
Silos ghiaia 16-32 mmMisura opzionale, variabilità minoreTest laboratorio periodico
Silos cementoVerifica integrità (no umidità)Termocoppie + indicatori livello
MixerVerifica indiretta a/c via corrente motoreSensore corrente motore mixer
Carico autobetonieraSlump test consistenzaTest manuale UNI EN 12350-2
Laboratorio FPCValidazione sensori, prove cubetti 28ggEssiccatore + bilancia + camera prove

Quadro normativo italiano e FPC

L'industria italiana del calcestruzzo strutturale opera in un quadro normativo dettagliato, con requisiti precisi sull'FPC:

L'FPC documentato richiede: registrazione automatica dei valori di umidità degli aggregati, frequenza minima di taratura dei sensori (tipicamente 6 mesi), audit periodici interni ed esterni, archiviazione dati per minimo 5 anni.

Approfondimenti tecnici

Microonde vs radar TDR vs capacitivo

Confronto tecnologie misura umidità solidi sfusi.

Misura umidità solidi sfusi

Hub categoria con tutte le opzioni di prodotto.

RAP — asfalto riciclato

Applicazione affine — aggregati riciclati per strade.

Fonderie

Applicazione affine — sabbia di formatura.

Mulini cereali

Applicazione affine — bagnatura grano.

Vetro

Glass batch — solidi sfusi multi-componente.

Misura umidità biomasse e legno

Cippato, pellet, segatura: settore affine per centrali biomassa e pellettizzazione.

Misura umidità carta

Settore affine: tecnologia microonde Ludwig FL-WAPP comune.

Misura umidità insilato biogas

Settore affine: tecnologia microonde Ludwig FL-WAPP comune.

Misuratore umidità pasta e noodles

Pastifici e linee noodles: misura online su essiccatori con FL-WAPP Food.

Modelli Ludwig dedicati al calcestruzzo

Tutti i sensori Ludwig per solidi sfusi operano in banda ISM 433 MHz a contatto diretto col materiale (montaggio a parete del silos o tramite slitta dedicata sul nastro trasportatore). Per questo cluster applicativo i modelli più indicati sono:

La selezione del modello specifico dipende dalla configurazione di installazione (silos, nastro, tramoggia, mixer), dalle condizioni di processo (temperatura, abrasione, atmosfera classificata) e dal sistema di automazione esistente. Chiedi una selezione tecnica gratuita a MCA.

Soluzioni di misura umidità per la tua centrale di betonaggio

Per la quotazione servono: capacità centrale in m³/anno, numero e capacità silos aggregati (sabbia, ghiaia 0-4, 4-16, 16-32 mm), sistema di automazione esistente (Sicoma, Stimulus, Schwing-Stetter, Liebherr, MEKA), classi di calcestruzzo prodotte (C25/30, C30/37, ecc.), eventuali certificazioni richieste (CE, FPC, ISO 9001), eventuali sensori esistenti da sostituire o integrare. Inviaci queste info e configuriamo la soluzione ottimale dal nostro portafoglio multi-brand.
