Guida alle tecnologie di misura umidità per solidi sfusi industriali
Guida tecnica · Tecnologie di misura
La misura dell'umidità nei solidi sfusi è un'esigenza trasversale a molte industrie italiane: molitura cerealicola, fonderia, industria del vetro, conglomerati bituminosi (RAP), biomassa, calcestruzzo, mangimistica. In tutti questi settori la stessa domanda si pone: quale tecnologia di misura è più adatta al mio processo specifico?
Le tecnologie disponibili sul mercato sono essenzialmente quattro: microonde a 433 MHz (la più diffusa), radar TDR (Time Domain Reflectometry), capacitivo (legacy in dismissione), NIR (vicino infrarosso, multi-parametro). Ognuna ha un principio fisico diverso, un range di applicazione ottimale, costi e limiti specifici. La scelta corretta dipende da molti fattori: tipologia del materiale, range di umidità, accuratezza richiesta, ambiente di installazione, budget, integrazione con il sistema di automazione esistente.
Questa guida tecnica confronta le quattro tecnologie in modo strutturato e brand-agnostic, fornendo i criteri di selezione per le applicazioni industriali più diffuse in Italia.

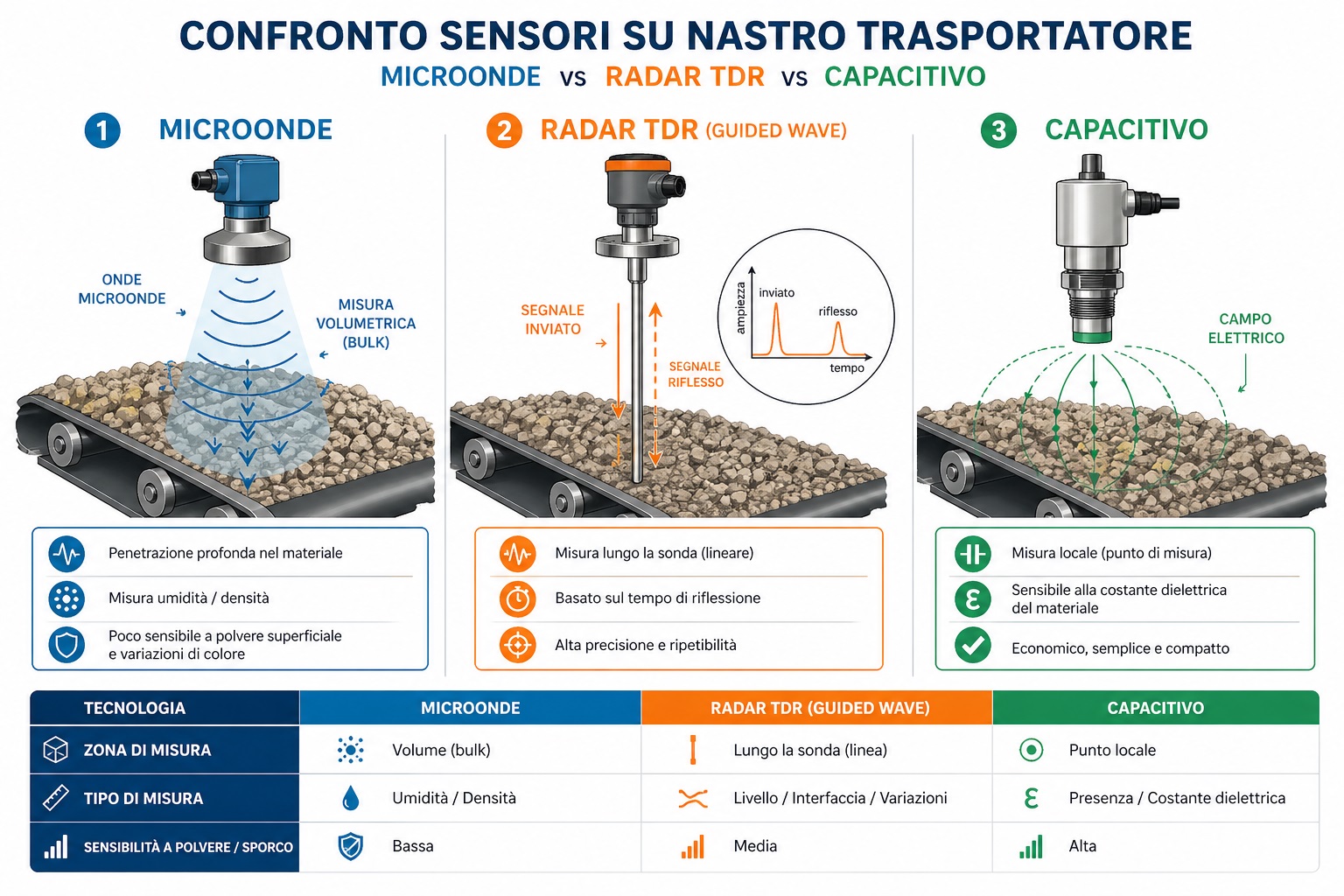

Tutte le tecnologie di misura dell'umidità nei solidi sfusi sfruttano una proprietà comune: la molecola d'acqua è dipolare, cioè ha una distribuzione di carica asimmetrica che la rende fortemente reattiva ai campi elettromagnetici. Le diverse tecnologie sfruttano questa proprietà in modi diversi:
I primi tre sono metodi elettromagnetici di volume: misurano l'umidità di tutto lo strato di materiale che attraversano. Il NIR è invece un metodo ottico di superficie: misura solo lo strato esposto. Questa differenza è fondamentale per la scelta in funzione dell'omogeneità del materiale.
I sensori a microonde sono attualmente la tecnologia di riferimento per la misura in linea continua dell'umidità nei solidi sfusi. La frequenza di 433 MHz è una banda ISM (Industrial, Scientific, Medical) libera da restrizioni di licenza, scelta perché offre maggior penetrazione nel materiale rispetto alle frequenze più alte (2,45 GHz dei forni domestici, 5,8 GHz). A questa frequenza la molecola d'acqua, che è dipolare, assorbe e modifica l'onda elettromagnetica in modo proporzionale al contenuto d'acqua libera presente.
I sensori a microonde più diffusi industrialmente lavorano a contatto diretto col solido: la sonda è installata a parete su silos, mixer, scivoli, oppure su una slitta dedicata sopra un nastro trasportatore con la testa a contatto col materiale. Il volume di misura è il materiale immediatamente adiacente alla testa del sensore (5-15 cm di profondità tipica). L'onda emessa interagisce con l'acqua presente nel materiale e l'elettronica calcola il contenuto d'acqua dalla variazione delle proprietà elettromagnetiche misurate. Una termocoppia integrata fornisce la compensazione di temperatura e la correzione della costante dielettrica con la temperatura.
Verdetto: il microonde 433 MHz è la scelta predefinita per la misura in linea continua dell'umidità nei solidi sfusi industriali. È raccomandato in oltre l'80% delle applicazioni: cereali, sabbia di fonderia, glass batch, RAP, biomassa, calcestruzzo. Esistono varianti specialistiche per coprire condizioni di processo specifiche: testa sostituibile per materiali abrasivi (es. Ludwig FL-WAPP exchangeable head), versioni alta temperatura fino a 130°C (FL-WAPP High-Temperature), versioni ATEX certificate per zone classificate gas e polveri (FL-WAPP ATEX), versioni Food-grade (FL-WAPP Food). I sistemi di misura completi includono dispositivi di water-dosing per mixer (FL-Mikro T2 per fonderie e vetrerie) e sistemi specifici per il calcestruzzo (FL-BatchCheck per centrali di betonaggio, FL-Inspector per autobetoniere).
Il radar TDR è una tecnologia originariamente sviluppata per la misura del livello in silos e serbatoi, che è stata adattata anche alla misura di umidità grazie al fatto che la velocità di propagazione dell'impulso radar dipende dalla costante dielettrica del materiale.
Una sonda metallica (lunghezza tipica 0,5-6 m) viene immersa nel silos o nel materiale stoccato. L'elettronica emette un impulso elettromagnetico ad alta frequenza che si propaga lungo la sonda. L'impulso viene riflesso quando incontra discontinuità (ad esempio l'interfaccia aria-prodotto), tornando indietro lungo la sonda. Misurando il tempo di volo, si ricava la posizione del livello (applicazione classica) e/o la costante dielettrica media del materiale (applicazione umidità).
Verdetto: il radar TDR è la scelta giusta in nicchie specifiche: silos di stoccaggio profondi (cereali in elevatori, mangimi), applicazioni con misura combinata livello + umidità, processi batch dove un solo sensore può servire più funzioni. Non è la scelta primaria per misura in linea continua su flusso (nastri, scivoli, condotte pneumatiche), dove il microonde è nettamente superiore.
I sensori capacitivi sono stati la prima tecnologia industriale di misura umidità in linea, dominanti negli anni 1990-2000. Oggi sono in graduale dismissione nelle nuove installazioni, sostituiti dal microonde, ma rimangono presenti in moltissime fonderie, vetrerie e impianti di calcestruzzo italiani come tecnologia legacy.
Due armature metalliche formano un condensatore. Il materiale tra le armature funge da dielettrico. La capacità del condensatore dipende dalla costante dielettrica del materiale, che a sua volta è dominata dall'acqua. Misurando la capacità si ricava l'umidità.
Verdetto: il capacitivo è una tecnologia in fase di obsolescenza. È ancora installato in molti impianti italiani per ragioni storiche, ma non è la scelta corretta per nuove installazioni. In fase di revamping di un impianto esistente, è quasi sempre conveniente sostituire il sensore capacitivo con uno a microonde, per ottenere accuratezza superiore e ridurre la frequenza di ricalibrazione. Il payback della sostituzione è tipicamente inferiore a 12 mesi grazie alla riduzione degli scarti di processo.
Il NIR (Near Infrared) è una tecnologia ottica originariamente nata in laboratorio per analisi multi-parametro di alimenti e mangimi, e progressivamente trasferita su processi in linea. È la tecnologia più sofisticata e costosa delle quattro.
Una sorgente luminosa emette nel vicino infrarosso (700-2.500 nm). La luce viene riflessa dalla superficie del materiale e captata da un detettore. Le molecole d'acqua, e altre molecole organiche (proteine, grassi, amido, ceneri), assorbono selettivamente specifiche bande spettrali. Algoritmi chemiometrici ricavano il contenuto di ogni componente. È quindi una tecnologia multi-parametro: oltre all'umidità, può misurare proteine, glutine, ceneri, grassi.
Verdetto: il NIR è la scelta giusta quando serve multi-parametro: controllo qualità della farina finale, mangimistica zootecnica, prodotti alimentari finiti, applicazioni di laboratorio in linea. Non è la scelta primaria quando serve solo l'umidità: il microonde è 3-5 volte più economico, più robusto, e più adatto ai materiali poco omogenei.
| Caratteristica | Microonde 433 MHz | Radar TDR | Capacitivo | NIR |
|---|---|---|---|---|
| Principio fisico | Attenuazione + sfasamento microonda | Tempo propagazione impulso | Capacità elettrica | Assorbimento ottico IR |
| Tipo di misura | Volume (attraversamento) | Volume (lungo sonda) | Volume (tra armature) | Superficie (riflessione) |
| Range tipico | 0-30% | 0-50% | 0-25% | 0-50% |
| Accuratezza tipica | ±0,1-0,3% | ±0,3-0,5% | ±0,5-1% | ±0,1-0,2% |
| Indipendenza dal colore | Sì | Sì | Sì | No |
| Indipendenza dalla densità | Buona (algoritmo dual) | Limitata | Scarsa | Buona |
| Robustezza polvere | Eccellente | Buona | Buona | Scarsa |
| Multi-parametro | No | Livello + umidità | No | Sì (umidità + proteine + ecc.) |
| Costo indicativo | 4.000-5.000 € | 8.000-20.000 € | 2.000-6.000 € | 25.000-80.000 € |
| Frequenza ricalibrazione | 6-12 mesi | 6-12 mesi | 1-3 mesi | 3-6 mesi |
| Applicazione ottimale | Flusso continuo, generale | Silos profondi | Legacy, basso budget | Multi-parametro food |
La selezione della tecnologia di misura umidità non è una scelta universale: dipende dall'applicazione specifica. Ecco un albero decisionale semplificato per orientare la scelta:
Se servono proteine, ceneri, grassi, glutine insieme all'umidità (tipico nel controllo qualità della farina o dei mangimi), la scelta è il NIR. Se serve solo l'umidità, scartare il NIR per ragioni di costo.
Per flusso continuo (nastro trasportatore, scivolo, condotta pneumatica), la scelta è il microonde 433 MHz. Per misura puntuale in silos profondi di stoccaggio (cereali in elevatore, mangimi), considerare il radar TDR.
Per umidità nel range 0,5-30% (la maggioranza delle applicazioni industriali), il microonde è ottimale. Per umidità <0,5% (sabbia per resine cold-box, polveri farmaceutiche), considerare microonde a frequenza diversa o NIR. Per umidità >30% (biomasse fresche, fanghi), considerare TDR o tecnologie specialistiche.
Per materiali scuri o colorati (RAP, cullet vetro ambra, biomasse legnose), evitare il NIR. Tutte le tecnologie elettromagnetiche (microonde, TDR, capacitivo) sono indipendenti dal colore.
Per materiali con composizione molto variabile tra lotti (RAP autostradale vs urbano, cullet di provenienze diverse), evitare il capacitivo. Il microonde è meno sensibile alla composizione.
Per budget limitato e applicazione poco critica, valutare il capacitivo come tecnologia di compromesso. Per nuove installazioni con budget standard, il microonde offre il miglior rapporto prezzo/prestazioni.
Tutte le tecnologie moderne supportano 4-20 mA, Modbus, Profibus, Profinet, HART. La compatibilità con il PLC esistente (Siemens, Allen-Bradley, Schneider) raramente è un fattore discriminante.
Tecnologia consigliata: microonde su bagnagrano, NIR su uscita farina.
Il microonde sul condizionamento (ingresso/uscita bagnagrano) gestisce il dosaggio acqua via PLC con setpoint 16-17%. Il NIR sull'uscita farina misura simultaneamente umidità (limite 14,5% DPR 187/2001) + proteine + ceneri per il controllo qualità del prodotto finito.
Tecnologia consigliata: microonde su uscita molazza.
Il microonde è ideale per la sabbia bentonitica green sand (3-5% umidità target). Il colore scuro della sabbia di ritorno (con polvere di carbone) e gli ossidi metallici della bentonite sono trasparenti alle microonde. NIR scartato per costo e sensibilità polveri.
Tecnologia consigliata: microonde su uscita mixer + scarichi silos.
Il microonde gestisce in modo affidabile sabbia silicea, soda ash, calce, cullet di tutti i colori (chiaro, ambra, verde, opale). NIR scartato per sensibilità al colore del cullet. Capacitivo scartato per variabilità composizione cullet.
Tecnologia consigliata: microonde su predosatori RAP + uscita tamburo essiccatore.
Il colore scuro del RAP e la presenza di bitume residuo (4-6%) escludono il NIR. Il bitume non assorbe microonde a 433 MHz, quindi il microonde misura solo l'acqua libera senza interferenze dal contenuto bituminoso.
Tecnologia consigliata: microonde su mixer e silos aggregati.
Riferimento per il controllo Factory Production Control (FPC) UNI EN 206 nelle centrali di betonaggio. La tecnologia microonde a 433 MHz è quella adottata sia da Ludwig (FL-WAPP, FL-BatchCheck, FL-Inspector) sia da altri produttori del settore (Hydronix, Berthold). Capacitivo in dismissione nelle nuove centrali.
Tecnologia consigliata: TDR per misura combinata livello + umidità.
Negli elevatori cerealicoli (silos 10-30 m altezza), il TDR fornisce misura puntuale di umidità lungo la sonda + livello di riempimento dallo stesso strumento. Microonde non installabile per ragioni di geometria.
La scelta della tecnologia giusta dipende da molti fattori che vanno valutati in modo integrato: tipologia di materiale, range di umidità, ambiente di processo, accuratezza richiesta, integrazione con automazione, budget. La nostra consulenza pre-vendita parte da un questionario tecnico mirato e propone la soluzione ottimale dal portafoglio multi-brand di MCA.
Per la maggior parte delle applicazioni industriali con solidi sfusi (cereali, sabbia di fonderia, glass batch, RAP, biomassa), la tecnologia di riferimento è il sensore a microonde a 433 MHz. Offre il miglior compromesso tra accuratezza (±0,1-0,3%), robustezza, indipendenza dalla composizione minerale e dal colore del materiale, costo accessibile e facilità di integrazione PLC. Le alternative (radar TDR, capacitivo, NIR) hanno nicchie specifiche di applicazione.
Entrambe sono onde elettromagnetiche, ma operano con principi diversi. Il microonde a 433 MHz misura l'attenuazione e lo sfasamento dell'onda continua attraverso il materiale: la molecola d'acqua è dipolare e assorbe selettivamente l'energia microonda. Il radar TDR emette un impulso elettromagnetico che viaggia lungo una sonda guida d'onda; il tempo di propagazione dipende dalla costante dielettrica del materiale. Microonde è più adatto a flusso continuo, TDR a misure puntuali in silos di stoccaggio.
I sensori capacitivi misurano la variazione di capacità elettrica dovuta alla diversa costante dielettrica dell'acqua (≈80) rispetto al solido secco (≈3-5). Il principio funziona, ma è sensibile a molte variabili interferenti: densità di carica, temperatura, contenuto salino, composizione minerale, umidità ambiente. Richiede ricalibrazioni frequenti. È stato dominante negli anni 1990-2000, ma viene progressivamente sostituito dal microonde nelle nuove installazioni dal 2010 in poi.
Il NIR ha un vantaggio specifico: misura simultaneamente più parametri oltre all'umidità (proteine, grassi, ceneri, glutine). È quindi indicato in applicazioni dove serve un'analisi multi-parametro, tipicamente nel controllo qualità della farina finale, nei mangimi. I limiti: costo (3-5× microonde), sensibilità alle polveri (richiede pulizia frequente), dipendenza dal colore. Per la sola misura di umidità in linea il microonde è quasi sempre la scelta migliore.
Sì, tutti i sensori industriali moderni (microonde, TDR, capacitivo) supportano protocolli standard: 4-20 mA analogico (universale), Modbus RTU/TCP, Profibus DP, Profinet (Siemens), HART (sovrapposto al 4-20 mA). I sensori di fascia alta integrano output digitali per allarmi e ingressi per calibrazione remota. L'integrazione con PLC esistente (Siemens S7, Allen-Bradley, Schneider, Mitsubishi) è generalmente plug-and-play.
Per una soluzione professionale di misura umidità a microonde 433 MHz a contatto diretto, comprensiva di kit di installazione (slitta o flangia di montaggio, cavi, accessori), la fascia di prezzo tipica per il mercato italiano è 4.000-5.000 € per singolo punto di misura. Il prezzo dipende dal modello scelto (standard, ATEX, alta temperatura, food-grade, testa sostituibile per abrasione), dalla configurazione di installazione e dal sistema di lettura/integrazione PLC richiesto.
