Misura umidità insilato per impianti biogas: silomais, sorgo, triticale

Q: Perché misurare l'umidità dell'insilato in un impianto biogas?

Per tre ragioni economicamente importanti. (1) La resa di biogas / metano è correlata al contenuto di sostanza secca (TS, total solids): un m³ di insilato con TS 30% rende 4-5 volte più metano di un m³ con TS 6%. Misurare l'umidità in continuo significa misurare il TS in continuo, e quindi prevedere la produzione metanigena. (2) Il regime alimentare del digestore deve essere controllato in TS organico (oTS) per evitare squilibri biologici (acidosi, schiumeggio, blocchi). (3) Negli acquisti di insilato da terzi la fatturazione si fa su sostanza secca: senza misura affidabile dell'umidità si fattura ad occhio o si paga in eccesso. Una misura microonde online riduce questi rischi e ottimizza il dimensionamento delle ricette di alimentazione.

Q: Quale tecnologia di misura è la più affidabile su insilato?

I sensori a microonde 433 MHz a contatto diretto sono la tecnologia di riferimento per insilati di mais, sorgo, triticale, erba medica e by-product agroalimentari. Vantaggi: misurazione volumetrica del materiale a contatto, indipendente da colore e granulometria, robusta a pH variabile (gli insilati hanno pH 3,8-4,5 per acidi organici di fermentazione), insensibile a polvere e umidità d'aria. Tecnologie alternative: il NIR è limitato dalla misura superficiale e dal colore variabile dell'insilato, il capacitivo è troppo influenzato dalla densità di carico nei nastri o tramogge di alimentazione, l'essiccazione gravimetrica in stufa è il riferimento di laboratorio (DIN 38414-S2 o VDLUFA III) ma richiede 24 ore.

Q: Dove si installa il sensore in un impianto biogas?

Tre punti tipici. (1) Tramoggia di carico del feeder: misura sull'insilato che alimenta il digestore, per controllare il TS della ricetta minuto per minuto. È il punto più strategico per ottimizzare la produzione. (2) Nastro di carico dei container o dei mixer: per la pesata su sostanza secca anziché su tal quale, base della fatturazione corretta acquisti/vendite di insilato. (3) Trincea di insilato (silo orizzontale): spot-check con strumento portatile FL-ProfiCheck per controllo qualità del lotto, monitoraggio della maturazione, contestazioni con il fornitore agricolo. La calibrazione specifica del sensore è importante perché silomais, sorgo, triticale, erba medica hanno proprietà dielettriche diverse.

Q: Quanto influisce la sostanza secca sulla resa di metano?

Molto. Per il silomais standard la resa specifica è circa 290-320 m³ di metano per tonnellata di sostanza secca organica (oTS). Tradotto su tal quale: silomais a 30% TS rende 90-100 m³ CH4 per tonnellata caricata; silomais a 25% TS rende 75-85 m³ CH4. Una variazione del 5% sul TS effettivo di carico significa il 15-20% di variazione sulla produzione di metano. In un impianto da 1 MWe questa variabilità si traduce in 50-100 kEUR/anno di produzione mancata se il TS reale è inferiore all'atteso. La misura online consente di gestire la variabilità riducendo l'errore di stima.

Q: Quale modello Ludwig è indicato per impianti biogas?

Per la misura online sull'insilato in carico digestore il modello indicato è il Ludwig FL-WAPP, eventualmente in versione exchangeable head per resistere all'usura del materiale fibroso (silomais con stocchi, paglie, by-product abrasivi). Per misure puntuali in trincea con campionamento manuale: FL-ProfiCheck o FL-ProfiCheck Advanced. Tutti operano in banda ISM 433 MHz con calibrazione specifica per tipo di insilato. Per impianti con classificazione ATEX dovuta a presenza di metano nell'area di carico è disponibile la versione FL-WAPP ATEX. Fascia prezzo per singolo punto di misura: 4.000-5.000 € comprensiva di kit di installazione.

Applicazione · Bioenergia, agro-zootecnia, economia circolare

L'umidità decide la resa metanigena, il regime del digestore, il prezzo di acquisto

Negli impianti biogas la misura dell'umidità dell'insilato (silomais, sorgo zuccherino, triticale, erba medica, by-product agroalimentari) è economicamente decisiva per tre motivi: la resa di metano è proporzionale alla sostanza secca (TS), il regime alimentare del digestore richiede controllo del TS organico (oTS), e la fatturazione degli acquisti di insilato si fa correttamente su sostanza secca, non su tal quale.

Una misura online continua con sensori microonde 433 MHz a contatto diretto permette di calcolare il TS minuto per minuto durante il carico del digestore, ottimizzare la ricetta di alimentazione, prevedere la produzione metanigena, gestire correttamente i conferimenti dei fornitori agricoli. Per un impianto da 1 MWe, la variabilità del TS reale di carico (anche solo ±5%) può tradursi in 50-100 kEUR/anno di produzione metanigena mancata se non gestita.

MCA Strumentazione Industriale fornisce in Italia sensori microonde Ludwig serie FL-WAPP per impianti biogas agricoli e industriali, con consulenza tecnica per installazione su tramogge di carico, nastri o mixer, e calibrazione specifica per il tipo di insilato (silomais, sorgo, triticale, erbe miste, by-product alimentari, FORSU pre-trattata).

📩 Richiedi consulenza tecnica 📄 Questionario tecnico

Processi target Parametri da misurare Punti di installazione Modelli Ludwig consigliati Norme di riferimento Approfondimenti FAQ

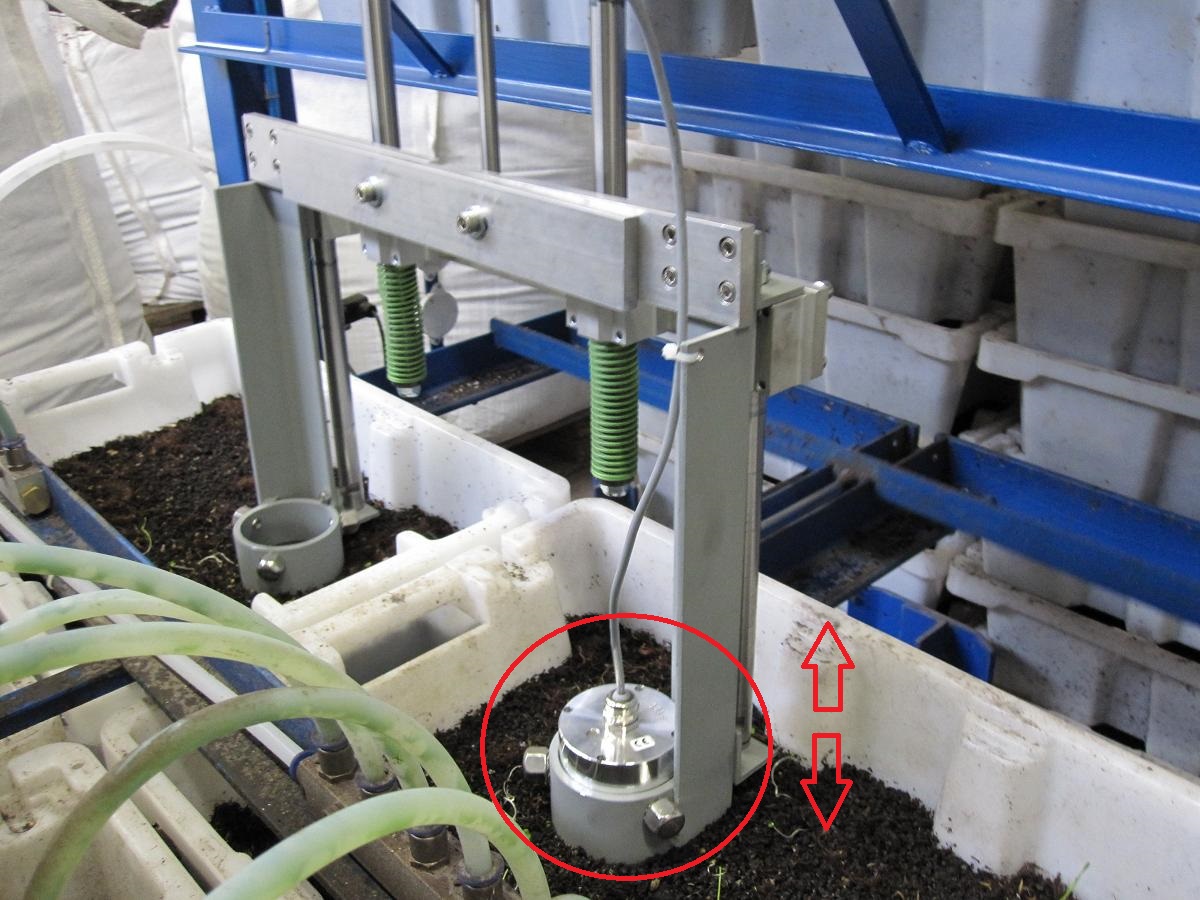

misura umidità insilato silomais con sensore microonde su tramoggia carico digestore biogas

Processi target negli impianti biogas

La misura online dell'umidità (e quindi della sostanza secca) interviene in 4 momenti operativi distinti dell'impianto biogas, ognuno con un valore economico specifico.

Carico digestore (feeder): il sistema di alimentazione del digestore deve dosare quantità di sostanza secca costante nel tempo. Una misura online del TS sul flusso in alimentazione consente di compensare in retroazione la variabilità giornaliera dell'insilato (soprattutto in trincee aperte o con materiali eterogenei) e mantenere il digestore in regime stabile.
Pesata sostanza secca per fatturazione: l'acquisto di insilato da fornitori agricoli si fa correttamente su sostanza secca (€/t TS), non su tal quale (€/t come fornito). Senza misura, si fattura su pesate fresche con stime di TS, esposte a errori del 5-15%. La misura online sui nastri di carico container risolve il problema per impianti che acquistano significative quantità da terzi.
Controllo qualità in trincea (silo orizzontale): spot-check con strumento portatile sulla trincea di insilato per verificare TS medio del lotto, valutare maturazione, contestare partite fuori specifica con fornitori. È il caso d'uso del FL-ProfiCheck.
Co-digestione e by-product alimentari: impianti biogas industriali integrano insilato base con by-product alimentari (sieri, residui zuccherini, FORSU pre-trattata, scarti vegetali) di TS molto variabile. La misura online consente di gestire il blending dosando sostanza secca da fonti diverse mantenendo il TS finale al setpoint del digestore.

Parametri critici da misurare

Contenuto d'acqua / sostanza secca

Range tipico silomais 25-38%, sorgo 22-32%, erba medica 30-50%, by-product 5-50%. Il TS è il complementare a 100% (es. M=70% → TS=30%).

Sostanza organica (oTS)

Frazione organica del TS, dominante negli insilati (95-98%). È il vero precursore di biogas. Richiede analisi laboratorio (perdita al fuoco a 550 °C) per la determinazione esatta.

pH dell'insilato

Insilato ben fermentato: pH 3,8-4,5. Valori più alti indicano fermentazione incompleta o inquinata (cluster Clostridium). Misurato con sonda separata, non microonde.

Temperatura del materiale

Insilato di trincea: temperatura ambiente (5-30 °C stagione). Insilato in carico digestore: fino a 40 °C se ricircolo da digestato. I sensori FL-WAPP includono compensazione termica.

Composizione (specie e maturazione)

Silomais Q-90 vs Q-110, sorgo zuccherino vs zucchero-fibroso, erba medica primo o secondo taglio. Calibrazioni specifiche per ogni matrice.

Presenza di terra e impurità

Insilato di trincea può contenere fino al 2-5% di terra (ceneri non organiche). Un sensore microonde mantiene precisione, mentre interferisce con metodi capacitivi.

Punti di installazione tipici

Punto del processo	Range umidità	Tecnologia / modello consigliato
Tramoggia di carico feeder digestore	60-78%	FL-WAPP a contatto su scivolo / tramoggia
Nastro carico container/mixer	60-78%	FL-WAPP a slitta su nastro
Trincea di insilato (silo orizzontale)	60-78%	FL-ProfiCheck portatile per spot-check
Co-digestione by-product alimentari	50-95%	FL-WAPP con calibrazione multipla
Ricircolo digestato	92-97%	FL-WAPP — fuori range tipico, valutare alternative
Pre-tratamento FORSU	65-85%	FL-WAPP exchangeable head (materiale eterogeneo)
Stoccaggio paglie/biomasse secche	10-20%	FL-WAPP standard, vedi anche biomasse e legno

Modelli Ludwig consigliati per impianti biogas

Tutti i sensori Ludwig per impianti biogas operano in banda ISM 433 MHz a contatto diretto col materiale. La selezione del modello dipende dal punto di installazione, dalla composizione dell'insilato e dall'eventuale classificazione ATEX dell'area:

FL-WAPP standard: per la maggior parte delle applicazioni con insilato omogeneo (silomais, sorgo, triticale). Montaggio su tramogge di carico o slitta su nastri.
FL-WAPP exchangeable head: per insilati con materiale fibroso aggressivo (paglie, by-product abrasivi, FORSU con materiali estranei) e per impianti con frequenti cambi di matrice. La testa di usura è sostituibile in campo.
FL-WAPP ATEX: per impianti con area di carico classificata ATEX zona 2 o 22 (presenza di metano residuo, polveri organiche). Versione con certificazione antideflagrante.
FL-WAPP Compact: per installazioni con vincoli geometrici stretti (tramogge piccole, condotte di trasporto pneumatico).
FL-ProfiCheck / FL-ProfiCheck Advanced: portatili per spot-check in trincea, controllo qualità lotti in arrivo, contestazioni con fornitori agricoli, analisi maturazione.

La calibrazione iniziale è specifica per il tipo di insilato e va ripetuta o adattata in caso di cambi sostanziali di matrice (passaggio silomais → sorgo, integrazione by-product). MCA fornisce supporto tecnico in fase di calibrazione iniziale e per il primo periodo di tuning. Chiedi una selezione tecnica gratuita a MCA.

Norme di riferimento e standard tecnici

VDI 4630 — Linea guida tedesca (di riferimento europeo) per la fermentazione di sostanze organiche: definizione di TS, oTS, BMP (Biochemical Methane Potential), procedure di test.
DIN 38414-S2 — Determinazione gravimetrica del residuo secco e del residuo organico in fanghi e sedimenti. Metodo di riferimento laboratorio (essiccazione 105 °C poi 550 °C per ceneri).
VDLUFA III — Manuale tedesco di riferimento per analisi insilati (umidità, TS, oTS, sostanza azotata, fibra, BMP).
UNI 11635 — Norma italiana sui processi di digestione anaerobica e impianti biogas.
UNI EN 16723-1 — Specifiche per biometano in immissione in rete gas.
D.Lgs. 28/2011 — Decreto rinnovabili: requisiti per la classificazione di matrici biomassa in impianti incentivati. Definizione di "sottoprodotti".
D.M. 23/06/2016 e successivi — Decreti FER (Fonti Energie Rinnovabili): regimi di incentivazione per impianti biogas e biometano agricolo.
BAT Reference Document Waste Treatment (BREF WT) — Documento europeo Best Available Techniques per impianti di trattamento rifiuti, applicabile a biogas da FORSU.

Approfondimenti correlati

🏭 Applicazioni affini

📚 Guide tecniche

🔗 Hub brand

→ Ludwig in Italia

Configurazione del sensore per il tuo impianto biogas

Per dimensionare la soluzione di misura umidità servono: tipologia di insilato (silomais, sorgo, triticale, erba medica, by-product, FORSU), portata oraria di carico digestore, punto di installazione (tramoggia, nastro, mixer), eventuale classificazione ATEX dell'area, sistema di automazione esistente (PLC del feeder, sistema di gestione impianto), modalità di acquisto materia prima (autoproduzione vs conferimenti da terzi).

📩 Chiedi una selezione tecnica Questionario biogas 📞 +39 02-3512774

Domande frequenti

Perché misurare l'umidità dell'insilato in un impianto biogas?

Tre ragioni economiche: (1) la resa di metano è correlata al contenuto di sostanza secca (TS) — un m³ di insilato a TS 30% rende 4-5 volte più metano di uno a TS 6%; (2) il regime del digestore richiede controllo TS organico per evitare squilibri biologici (acidosi, schiumeggio); (3) gli acquisti di insilato si fatturano su sostanza secca, non su tal quale. Una misura microonde online riduce questi rischi e ottimizza le ricette di alimentazione.

Quale tecnologia di misura è la più affidabile su insilato?

Sensori a microonde 433 MHz a contatto diretto: misurazione volumetrica, indipendente da colore e granulometria, robusta a pH variabile (insilati pH 3,8-4,5), insensibile a polvere e umidità d'aria. Tecnologie alternative: NIR limitato dalla misura superficiale e dal colore variabile, capacitivo influenzato dalla densità di carico, essiccazione gravimetrica in stufa è il riferimento di laboratorio (DIN 38414-S2 / VDLUFA III) ma richiede 24 ore.

Dove si installa il sensore in un impianto biogas?

Tre punti tipici: (1) tramoggia di carico feeder (controllo TS minuto per minuto della ricetta, punto strategico); (2) nastro carico container/mixer (per pesata su sostanza secca, base fatturazione corretta); (3) trincea di insilato con strumento portatile FL-ProfiCheck per spot-check. La calibrazione è specifica per matrice (silomais, sorgo, triticale, erba medica hanno proprietà dielettriche diverse).

Quanto influisce la sostanza secca sulla resa di metano?

Molto. Per il silomais standard: 290-320 m³ CH4 per tonnellata di sostanza secca organica. Tradotto: silomais a TS 30% rende 90-100 m³ CH4/t caricata, silomais a TS 25% rende 75-85 m³ CH4/t. Una variazione del 5% sul TS effettivo significa 15-20% di variazione sulla produzione di metano. In un impianto da 1 MWe questa variabilità si traduce in 50-100 kEUR/anno di produzione mancata se il TS reale è inferiore all'atteso.

Quale modello Ludwig è indicato per impianti biogas?

Per la misura online sull'insilato in carico digestore: Ludwig FL-WAPP, eventualmente in versione exchangeable head per insilati fibrosi abrasivi (silomais con stocchi, paglie, FORSU). Per misure puntuali in trincea: FL-ProfiCheck portatile. Per impianti con classificazione ATEX dovuta a presenza di metano: FL-WAPP ATEX. Tutti operano in banda ISM 433 MHz. Fascia prezzo: 4.000-5.000 € per singolo punto di misura, kit installazione incluso.
