Come funziona il misuratore di umidità per pasta Ludwig FL-WAPP Food?

Il sensore Ludwig FL-WAPP Food utilizza tecnologia microonde a 433 MHz (banda ISM) a contatto diretto col prodotto. Viene installato a parete su una sezione dell'essiccatore (alta, media o bassa temperatura) o su uno scivolo di trasferimento, con la testa di misura a contatto col flusso di pasta. L'accuratezza è ±0,3% sull'umidità con range standard 0-15%. La custodia è in acciaio inox 1.4404 con grado di protezione IP68, certificata per industria alimentare. La parametrizzazione e il monitoraggio si fanno via WLAN da app dedicata. L'uscita analogica è 4-20 mA verso il PLC del pastificio.

Misuratore umidità per pasta e noodles in linea: Ludwig FL-WAPP Food

Q: Dove si installa il sensore in un pastificio?

Tre punti tipici di installazione. (1) Pre-essiccazione (incartamento): controllo umidità all'uscita della pressa estrusore prima dell'essiccatore, target 28-32% per pasta corta e 30-32% per pasta lunga (sfoglie). (2) Sezioni intermedie dell'essiccatore (alta e media temperatura): controllo del profilo di essiccazione per evitare cracking superficiale. (3) Uscita essiccatore prima del raffreddatore: target finale 11,5-12,5% per pasta secca, 8-10% per noodles asciutti, 10-13% per pasta semi-secca. Per noodles fritti il sensore va invece prima della frittura per controllare il pre-drying. La scelta del punto di installazione dipende dal layout dell'essiccatore (statico, continuo, multi-stadio) e dal sistema di automazione esistente.

Q: Il sensore è certificato per uso alimentare?

Sì. La versione FL-WAPP Food è specificamente progettata per l'industria alimentare. La custodia è in acciaio inox AISI 316L con superficie elettrolucidata, grado di protezione IP68, materiali a contatto col prodotto conformi al Regolamento (CE) 1935/2004 sui materiali destinati al contatto con alimenti. La geometria del sensore è progettata per essere igienica (no zone di accumulo, pulibile in CIP). È compatibile con i requisiti dei piani HACCP per pastifici e con le procedure di qualifica IFS Food, BRC, ISO 22000. Per applicazioni dove serve anche certificazione 3-A Sanitary (mercato lattiero-caseario USA) o certificazione EHEDG, valutiamo caso per caso con il produttore.

Q: Funziona con noodles e prodotti orientali?

Sì. Il sensore Ludwig FL-WAPP Food è utilizzato in produzioni di pasta secca italiana (corta, lunga, all'uovo), noodles asciutti orientali (ramen, udon, soba), noodles istantanei (con o senza pre-frittura), sfoglie laminate per lasagne e cannelloni, fettuccine, paste fresche all'uovo. Per ogni tipologia di prodotto serve una calibrazione specifica iniziale, che si effettua raccogliendo 8-10 campioni a diverse umidità (range produttivo) e correlando la misura microonde con il valore gravimetrico di laboratorio (essiccazione 105°C fino a peso costante secondo ICC standard 110/1 o AACC 44-15A). La calibrazione è un'operazione una tantum di 2-4 ore con assistenza tecnica MCA inclusa nel pacchetto.

Prodotto · Industria alimentare, pastifici, noodles

Misura online dell'umidità nell'essiccatore: il controllo che decide qualità, scarti, shelf life

Nei pastifici industriali il contenuto d'acqua della pasta è il parametro qualitativo dominante: incide su colore, texture, struttura, tenuta in cottura, e soprattutto sulla conformità normativa della pasta secca commerciale (massimo 12,5% di umidità secondo DPR 187/2001). Una misura online continua sull'essiccatore consente di centrare il target di processo, ridurre gli scarti per fuori-specifica, evitare under-drying (rischio microbiologico) e over-drying (rotture in confezionamento, perdita di peso commerciale).

Il misuratore di umidità Ludwig FL-WAPP Food, distribuito in Italia da MCA Strumentazione Industriale, è un sensore microonde a 433 MHz a contatto diretto col prodotto, specificamente certificato per uso alimentare (custodia inox AISI 316L, IP68, materiali conformi Reg. CE 1935/2004). Si installa a parete su sezioni dell'essiccatore o su scivoli di trasferimento, fornisce un valore al PLC ogni secondo, ha accuratezza ±0,3%, e si parametrizza via WLAN da app dedicata.

Il sensore è utilizzato in produzioni di pasta secca italiana (corta, lunga, all'uovo), noodles asciutti orientali e istantanei, sfoglie laminate per lasagne e cannelloni, paste fresche all'uovo. La calibrazione iniziale è specifica per il tipo di prodotto e viene eseguita con assistenza tecnica MCA inclusa.

📩 Richiedi quotazione 📄 Scarica datasheet PDF

Caratteristiche tecniche Applicazioni nei pastifici Punti di installazione Vantaggi della misura online Norme di riferimento Approfondimenti FAQ

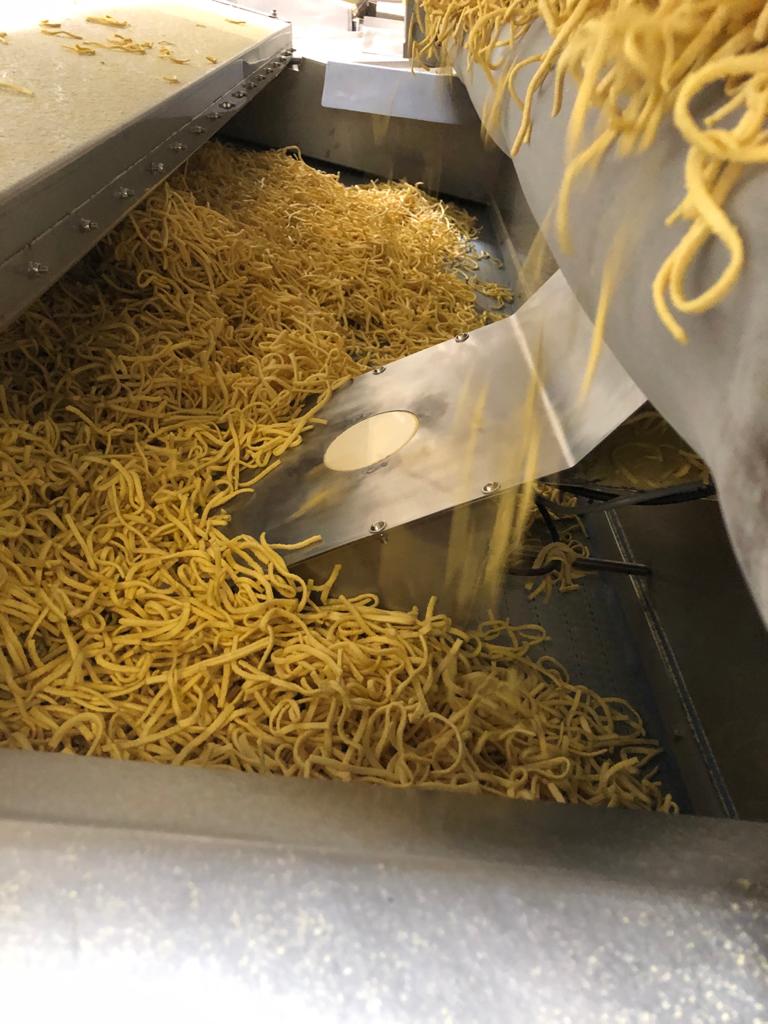

misuratore umidità Ludwig FL-WAPP installato su essiccatore di noodles in pastificio

Caratteristiche tecniche Ludwig FL-WAPP Food

Il sensore Ludwig FL-WAPP Food è la versione food-grade della famiglia FL-WAPP, certificata per industria alimentare. Specifiche tecniche complete:

Tecnologia

Microonde a 433 MHz (banda ISM), misura a contatto diretto col prodotto. Misura volumetrica del materiale a contatto con la testa del sensore (5-15 cm di profondità).

Range di misura

Umidità: 0-15% standard, oppure 0-XX,X% custom in funzione del materiale calibrato. Temperatura: 0-80 °C.

Accuratezza

±0,3% tipica (dipende da range di misura e tipologia di prodotto calibrato). Misura simultanea umidità + temperatura.

Uscite analogiche

Umidità: 0-20 mA o 4-20 mA (selezionabile). Temperatura: 4-20 mA. Compatibili con qualsiasi PLC industriale.

Ingresso digitale

Trigger di inizio misurazione (per misura on-demand sincronizzata con eventi di processo, es. aperture di valvole o passaggio materiale).

Alimentazione

12-24 V DC. Consumo molto basso: 2 W totali. Nessuna alimentazione AC richiesta.

Parametrizzazione

WLAN integrata con APP dedicata via protocollo UDP. Setup, calibrazione, taratura e monitoraggio direttamente da smartphone o tablet, senza cavi di programmazione.

Custodia e materiali

Acciaio inox AISI 316L, grado di protezione IP68. Versione Food: superficie elettrolucidata, materiali conformi Regolamento (CE) 1935/2004 per contatto alimenti.

Cavo di connessione

5 × 0,25 mm² schermato con foglio di alluminio, lunghezza standard 2 m, terminazione con connettore tondo miniaturizzato a 5 poli.

Dimensioni e peso

Diametro Ø 75 mm, lunghezza 100 mm, peso 1,8 kg. Geometria compatta per installazione anche in spazi ridotti.

Applicazioni nei pastifici industriali

Il misuratore di umidità Ludwig FL-WAPP Food è utilizzato in tutte le tipologie di prodotti pastari industriali. Per ogni applicazione i target di umidità di processo sono diversi:

Pasta secca italiana — pasta corta (penne, fusilli, rigatoni, sedani): umidità di estrusione 30-32%, target finale post-essiccatore 11,5-12,5%. Essiccazione tipica 8-12 ore in essiccatori multi-stadio (alta, media, bassa temperatura).
Pasta secca italiana — pasta lunga (spaghetti, linguine, bucatini): umidità di estrusione su sfoglia 30-32%, target finale 11,5-12,0%. Essiccazione su telai con cicli più lunghi (12-18 ore) per evitare cracking della pasta lunga.
Pasta all'uovo (tagliatelle, fettuccine, lasagne secche): formulazione con uova, umidità target finale 12-13%. La presenza di uova modifica la risposta dielettrica del prodotto: serve calibrazione dedicata.
Noodles asciutti orientali (ramen, udon, soba secchi): target finale 8-10% di umidità. Essiccazione tipicamente più aggressiva (alte temperature, brevi tempi) rispetto alla pasta italiana.
Noodles istantanei (instant ramen, cup noodles): pre-essiccazione + frittura in olio palma. Misura umidità pre-frittura critica per controllare il pickup di olio in frittura (più umido = più assorbimento di olio = prodotto più grasso). Target pre-frittura: 25-35%.
Sfoglie laminate per lasagne e cannelloni: umidità target sulla sfoglia laminata pre-essiccatore 25-30%, post-essiccatore 11-12%. Misura su nastro continuo dopo la calandratura della sfoglia.
Pasta semi-secca (gnocchi, alcuni formati con shelf-life intermedia): umidità target più alta, 20-30%, con confezionamento in atmosfera modificata o pastorizzazione.
Couscous, bulgur, tabulé: prodotti a base di semola pre-cotta poi essiccata. Range di umidità simile alla pasta secca, ma con granulometria diversa che richiede calibrazione specifica.

Punti di installazione tipici nell'essiccatore

Punto del processo	Range umidità tipico	Funzione del controllo
Uscita pressa estrusore (incartamento)	28-32%	Controllo dosaggio acqua impastatrice in retroazione
Sezione alta temperatura essiccatore (HT)	20-25%	Controllo profilo essiccazione, prevenzione cracking
Sezione media temperatura essiccatore (MT)	15-18%	Verifica corretto avanzamento essiccazione
Sezione bassa temperatura / stabilizzazione	13-14%	Pre-controllo del target finale
Uscita essiccatore prima del raffreddatore	11,5-12,5%	Controllo qualità finale — punto critico
Pre-frittura noodles istantanei	25-35%	Controllo pickup di olio in frittura
Post-laminazione sfoglie	25-30%	Verifica umidità della sfoglia pre-essiccatore

Vantaggi della misura online vs controllo qualità in laboratorio

Storicamente nei pastifici il controllo umidità si fa per campionamento manuale: ogni 30-60 minuti si preleva un campione dall'uscita essiccatore e si analizza in laboratorio (essiccazione gravimetrica a 105°C, 4-6 ore). Questo metodo ha limiti pesanti:

Latenza di 4-6 ore tra campionamento e risultato: troppo per regolare l'essiccatore in retroazione.
Misura a campione: tra un controllo e il successivo possono passare ore con essiccazione fuori target senza che nessuno se ne accorga.
Variabilità tra operatori: diverse mani producono diverse pesate, diversi tempi, diverse temperature reali in stufa. La ripetibilità inter-operatore è ±1-2%.
Costi di laboratorio: ogni campione costa 5-15 € tra reattivi, attrezzature, ore-uomo.

La misura online con sensore microonde Ludwig FL-WAPP Food risolve tutti e quattro i punti:

Latenza zero: valore aggiornato ogni secondo al PLC.
Misura continua 24/7: nessun "buco" di controllo.
Ripetibilità migliore di ±0,3%, indipendente dall'operatore.
Costo marginale per misura prossimo a zero: investimento iniziale 4.000-5.000 € ammortizzato in 6-12 mesi tipicamente, poi ogni misura costa 0.

Il payback economico si realizza tipicamente in 3 voci: (1) riduzione scarti per fuori-specifica (-30/-60% nei primi 6 mesi); (2) ottimizzazione energetica dell'essiccatore (-3/-7% di consumo metano evitando over-drying); (3) ridotta variabilità di prodotto (incremento dello yield commerciale e riduzione dei reclami clienti).

Norme e standard di riferimento

DPR 187/2001 — Regolamento italiano sulla revisione della normativa sulla produzione e commercializzazione di sfarinati e paste alimentari. Limite di umidità della pasta secca: massimo 12,5%.
Reg. (UE) n. 1169/2011 — Regolamento sulle informazioni alimentari ai consumatori (etichettatura), applicabile alla pasta confezionata.
Reg. (CE) n. 1935/2004 — Materiali destinati al contatto con prodotti alimentari. Conformità della custodia inox AISI 316L del sensore.
ICC Standard 110/1 e AACC 44-15A — Metodi internazionali di riferimento per la determinazione gravimetrica dell'umidità in cereali e prodotti pastari (essiccazione 105°C fino a peso costante).
ISO 712 — Cereali e derivati: determinazione del contenuto d'acqua, metodo gravimetrico.
UNI EN ISO 22000 — Sistemi di gestione per la sicurezza alimentare. Il sensore è compatibile con piani HACCP.
IFS Food, BRC Global Standard for Food Safety, FSSC 22000 — Standard privati di certificazione qualità alimentare. Tutti i materiali a contatto del FL-WAPP Food sono compatibili.

Approfondimenti correlati

🏭 Applicazioni affini

📚 Guide tecniche

→ Microonde vs radar/TDR/capacitivo

🔗 Hub brand

→ Ludwig in Italia

Configurazione del misuratore per il tuo pastificio

Per dimensionare la soluzione di misura umidità servono: tipologia di prodotto pastario (pasta corta, lunga, all'uovo, noodles, sfoglie), capacità oraria del pastificio, layout dell'essiccatore (statico, continuo, multi-stadio), punti di installazione previsti (pre-essiccatore, sezioni intermedie, uscita), sistema di automazione esistente (PLC, MES, software di ricetta), eventuali requisiti di certificazione qualità (IFS, BRC, FSSC 22000, kosher, halal).

📩 Chiedi una selezione tecnica 📄 Datasheet PDF 📞 +39 02-3512774

Domande frequenti

Perché misurare l'umidità della pasta in linea?

Il contenuto d'acqua della pasta è il parametro qualitativo principale: influisce su colore, texture, struttura, tenuta in cottura, shelf life. La pasta secca commerciale richiede massimo 12,5% di umidità (DPR 187/2001), target tipico 11,5-12,0%. Misura online → riduzione scarti, evitati under-drying (rischio muffe) e over-drying (rotture, perdita peso commerciale).

Come funziona il misuratore Ludwig FL-WAPP Food?

Tecnologia microonde a 433 MHz (banda ISM) a contatto diretto col prodotto. Installazione a parete su essiccatore o scivolo, testa di misura a contatto col flusso pasta. Accuratezza ±0,3%, range standard 0-15%. Custodia inox AISI 316L IP68, certificata per industria alimentare. Parametrizzazione via WLAN da app dedicata. Uscita 4-20 mA verso PLC.

Dove si installa il sensore in un pastificio?

Tre punti tipici: (1) pre-essiccazione uscita pressa (target 28-32%); (2) sezioni essiccatore alta/media temperatura (controllo profilo); (3) uscita essiccatore pre-raffreddatore (target finale 11,5-12,5% per pasta, 8-10% noodles). Per noodles fritti si misura prima della frittura per controllare il pickup di olio.

Quanto costa un misuratore di umidità Ludwig per pasta?

Per il singolo punto di misura su essiccatore di pastificio: fascia 4.000-5.000 € comprensivo di kit di installazione (slitta o supporto a parete inox food-grade, cablaggio schermato 2m, software di calibrazione, supporto alla taratura iniziale sul tipo di pasta). Payback tipico 6-12 mesi grazie alla riduzione degli scarti e ottimizzazione energetica essiccatore.

Il sensore è certificato per uso alimentare?

Sì. La versione FL-WAPP Food ha custodia in acciaio inox AISI 316L elettrolucidata, grado IP68, materiali conformi Reg. (CE) 1935/2004 sui materiali a contatto alimenti. Geometria igienica (no zone di accumulo, pulibile in CIP). Compatibile con piani HACCP per pastifici e con qualifiche IFS Food, BRC, FSSC 22000.

Funziona con noodles e prodotti orientali?

Sì. Il sensore è utilizzato in pasta secca italiana (corta, lunga, all'uovo), noodles asciutti orientali (ramen, udon, soba), noodles istantanei, sfoglie laminate (lasagne, cannelloni), paste fresche all'uovo, couscous e bulgur. Per ogni tipologia serve calibrazione iniziale specifica (8-10 campioni a diverse umidità, correlati col valore gravimetrico ICC 110/1 o AACC 44-15A). Calibrazione = una tantum di 2-4 ore, assistenza MCA inclusa nel pacchetto.
