FlowVision: misuratori portata termico massico
Gamma calorimetrica per gas e liquidi — versioni ATEX zone 0/20 e SIL 2/SIL 1
Gamma calorimetrica per gas e liquidi — versioni ATEX zone 0/20 e SIL 2/SIL 1
FlowVision GmbH è un produttore tedesco di Norimberga specializzato in misuratori di portata massica calorimetrici per gas e liquidi. La gamma copre applicazioni che vanno dall'aria compressa standard fino a zone classificate ATEX gravose (zone 0 e 20), con certificazione SIL 2/SIL 1 integrata in tutta la linea per applicazioni di sicurezza funzionale.
Il portafoglio FlowVision si caratterizza per tre vantaggi competitivi netti rispetto alla concorrenza italiana del termico massico (CS Instruments, E+E Elektronik, ifm, Endress+Hauser): la gamma ATEX più estesa con certificazione di serie per zone 0 e 20 sul sensore PERFLU 5-EX-CA, la certificazione SIL 2 (low demand mode) e SIL 1 (high demand mode) integrata su tutta la linea FC50 e FS10/FS20, e la disponibilità di materiali speciali per chimica aggressiva — Hastelloy C4 e C22, Titanio G2 e G7, superficie tantalata — per applicazioni dove l'inox standard non basta.
MCA Strumentazione Industriale è distributore ufficiale FlowVision per l'Italia. Forniamo consulenza applicativa pre-vendita, configurazione personalizzata su specifiche di processo, certificato di calibrazione di fabbrica e supporto post-vendita su tutto il territorio nazionale.
FlowVision GmbH è un produttore tedesco con sede a Norimberga (Altdorf bei Nürnberg, Baviera), specializzato dal 1995 nella progettazione e costruzione di sensori di portata calorimetrici per gas e liquidi. L'azienda opera come specialista di nicchia tecnico, con focus su applicazioni industriali gravose dove servono certificazioni di sicurezza funzionale (SIL, Performance Level secondo EN 13849, TRGS 725) e zone classificate ATEX. Tutti gli strumenti sono progettati e prodotti in Germania, con calibrazione singola di fabbrica e tracciabilità documentata.
Il principio di misura calorimetrico (o termico-massico) si basa sullo scambio di calore tra un sensore riscaldato e il fluido in movimento. Due elementi sensibili sono immersi nel flusso: uno misura la temperatura del fluido (Tfluido), l'altro è mantenuto attivamente a una temperatura superiore (Tsensore = Tfluido + ΔT) tramite alimentazione elettrica.
La potenza elettrica necessaria per mantenere costante il differenziale termico ΔT è direttamente proporzionale alla quantità di massa di fluido che passa nell'unità di tempo, indipendentemente da pressione e temperatura del fluido stesso. Il segnale di uscita restituisce quindi la portata massica diretta in kg/h o, per i gas, in normal metri cubi/ora (Nm³/h, riferiti a 0°C e 1013 mbar).
Rispetto alle tecnologie volumetriche (Pitot, vortex, magnetico) il termico massico ha tre vantaggi pratici: nessuna compensazione P-T richiesta, turndown elevato (rapporto max:min fino a 100:1), sensibilità alta a basse velocità (a partire da 0,1 Nm/s). Lo svantaggio è la sensibilità a contaminazione del sensore — richiede aria pulita o filtraggio adeguato.
Per un confronto dettagliato tra termico massico e altre tecnologie di misura della portata aria (Pitot, anemometro filo caldo, vortex, Coriolis) vedi la pagina Misuratore di portata aria — guida tecnologie.
Il catalogo FlowVision è organizzato in sei categorie funzionali. Le prime tre coprono la misura (volume flow, velocity, monitoring); le ultime tre coprono certificazioni e periferiche (ATEX, SIL & PL, peripheral devices). I modelli si combinano: lo stesso sensore base può essere ordinato in versione standard, EX (zone 2), dbEX (zone 1) o EX-CA (zone 0) a seconda dell'applicazione.
Volume flow measurement per gas e aria compressa
Flow velocity measurement per liquidi e gas
Flow monitoring per allarme e sicurezza
Sensori certificati per atmosfere esplosive
Sicurezza funzionale IEC 61508 e EN 13849
Display remoti, software, accessori di installazione
Il mercato italiano del termico massico è ben presidiato da CS Instruments, E+E Elektronik, ifm electronic, Endress+Hauser e Sage Metering. FlowVision si differenzia su quattro vantaggi tecnici verificabili che rendono la scelta corretta in applicazioni specifiche, soprattutto quando i requisiti di sicurezza, ATEX o materiali speciali sono prevalenti.

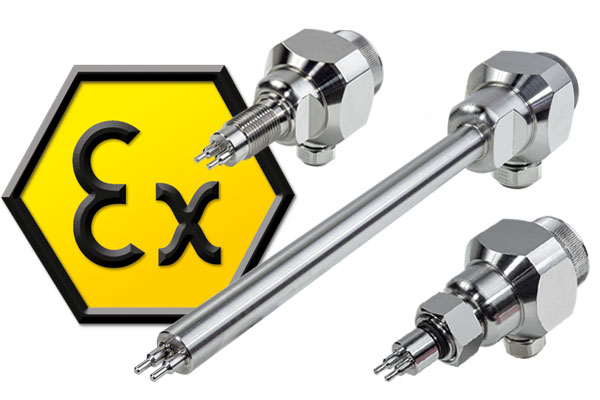

FlowVision è uno dei pochissimi produttori che certifica il sensore per zone 0 e 20 (le più gravose) con il modello PERFLU 5-EX-CA. La concorrenza copre tipicamente zone 1/2 e 21/22, ma per applicazioni in raffinerie, biogas e chimica fine spesso serve la zona 0. Questo è un vantaggio competitivo netto.
Tutta la gamma FC50 e FS10/FS20 è certificata SIL 2 in low demand mode e SIL 1 in high demand mode secondo IEC 61508. Inclusi MTTF certificate, safety manual, libreria SISTEMA VDMA66413 per la valutazione del Performance Level secondo EN 13849. Per i progetti con HAZOP/LOPA significa avere già la documentazione pronta.
Standard: inox 1.4571 (V4A). Su richiesta: Hastelloy C4 (2.4610), Hastelloy C22 (2.4602), Titanio G2 e G7, superficie tantalata. Sono materiali tipicamente disponibili solo dai grandi produttori top di gamma, in tempi di consegna lunghi. FlowVision come specialista di nicchia li offre con flessibilità superiore.
I modelli FC50, FS10 e FS20 misurano sia liquidi che gas con curve di calibrazione pre-caricate. La concorrenza tipicamente segmenta in modelli dedicati liquidi e modelli dedicati gas, con costi e logistica raddoppiati. Per piattaforme multi-utility (compresa CIP/SIP food/pharma) è un vantaggio commerciale e tecnico.
I modelli PERFLU 5 e FVone supportano configurazione e diagnostica via USB con software PC dedicato. Permette setup fuori linea, modifica parametri di calibrazione, scaricamento storico dati, tarature in autonomia senza ricorrere al servizio tecnico del produttore. Riduce TCO e tempi di intervento.
FlowVision è un produttore di nicchia con flessibilità di un'azienda media: configurazioni custom, materiali speciali su richiesta, calibrazione su gas specifici (anche miscele), tempi di consegna ragionevoli per applicazioni standard. Rispetto ai grandi player offre un'attenzione tecnica al cliente più dedicata.
Monitoraggio consumi per ISO 50001, ripartizione costi tra reparti, audit energetici, individuazione perdite. Modelli tipici: FVone-NP-CA, PERFLU 5-CA.
Misure in zone classificate gas (zone 0/1/2) e polveri (zone 20/21/22). Materiali speciali Hastelloy o Titanio. Modelli tipici: PERFLU 5-EX-CA, FVone-dbEX, FC50-dbEX.
Misura portata biogas, controllo combustione bruciatori, applicazioni in zone classificate ATEX. Versioni dbEX per zone 1/21 con SIL.
Misura gas tecnici per packaging in atmosfera modificata (azoto, CO2), controllo aria di processo, applicazioni igieniche con flange Triclamp DIN 32676.
Misura gas tecnici di processo (azoto puro, ossigeno, gas inerti), applicazioni di utility energetica, monitoraggio aria compressa per ambienti GMP.
Misura aria di insufflaggio in vasche di ossidazione biologica, controllo soffianti, applicazioni di gestione energetica per impianti di depurazione.
Bilanci consumi aria compressa per linea produttiva, controllo soffianti, applicazioni di automazione con flussostati SIL per protezione pompe.
Misura aria comburente, gas combustibili per bruciatori, applicazioni in atmosfera potenzialmente esplosiva. Versioni dbEX e materiali ad alta temperatura.
Misura gas puri per processi (azoto, argon, gas tecnici di alta purezza), controllo aria CDA (Clean Dry Air), applicazioni in clean room.
Inviaci i dati di processo (tipo di fluido, range di portata, pressione e temperatura di esercizio, eventuale classificazione ATEX, requisiti SIL, sistema di supervisione esistente, materiali compatibili) e ti proponiamo la configurazione FlowVision corretta con offerta tecnica.
FlowVision si integra naturalmente con le altre famiglie di strumentazione per misura aria distribuite da MCA. Queste pagine ti aiutano a inquadrare la soluzione completa per la tua applicazione.
FlowVision GmbH è un produttore tedesco di Norimberga specializzato in misuratori di portata calorimetrici (termico massici) per gas e liquidi. La gamma copre misuratori di portata massica per gas (FVone, PERFLU, FC50, FC03), misuratori di velocità per liquidi e gas (FC50), flussostati con switching point (FS10, FS20, SW112), versioni ATEX certificate per zone 0/1/2 e 20/21/22 e modelli con certificazione SIL 2/SIL 1 per applicazioni di sicurezza funzionale secondo IEC 61508. MCA Strumentazione è distributore ufficiale FlowVision per l'Italia.
La misura calorimetrica (o termico-massica) si basa sullo scambio di calore tra un sensore riscaldato e il fluido in movimento. Maggiore è la velocità del fluido, maggiore è la dissipazione termica e quindi la potenza necessaria per mantenere costante il delta termico. La misura risulta direttamente proporzionale alla portata massica, indipendente da pressione e temperatura del fluido. Per questo motivo i misuratori calorimetrici FlowVision restituiscono direttamente Nm³/h (normal metri cubi/ora) o kg/h, senza necessità di compensazione P-T esterna.
Sì. FlowVision offre la gamma più estesa del mercato per applicazioni in atmosfera potenzialmente esplosiva: PERFLU 5-EX-CA con sensore certificato per zone 0 e 20 (le zone più gravose), FVone-dbEX-NP-CA e FC50-dbEX-CA con custodia antideflagrante per zone 1, 2, 21 e 22, e versioni FVone-EX/FC50-EX per zone 2, 21 e 22. Tutti gli strumenti vengono forniti con certificato di tipo ATEX, certificato ATEX QA e MTTF certificate per applicazioni di sicurezza funzionale.
Sì. La gamma FC50 e FS10/FS20 (con relative versioni ATEX EX e dbEX) è certificata per SIL 2 in low demand mode e SIL 1 in high demand mode secondo IEC 61508. Tutti i modelli sono forniti con safety manual, MTTF certificate e libreria SISTEMA VDMA66413 per la valutazione del Performance Level secondo EN 13849. Questo li rende idonei per applicazioni di safety in ambito chimico, petrolchimico, food, pharma e impianti TRGS 725.
I principali produttori di termico massico distribuiti in Italia (CS Instruments, E+E, ifm, Endress+Hauser, Sage Metering) coprono bene il mercato standard dell'aria compressa. FlowVision si differenzia su tre punti: (1) gamma ATEX più estesa con certificazione zone 0 e 20 di serie, (2) certificazione SIL 2/SIL 1 integrata in tutta la gamma con MTTF e libreria SISTEMA, (3) materiali speciali per applicazioni chimiche aggressive (Hastelloy C4/C22, Titanio G2/G7, superficie tantalata). È il produttore di riferimento quando le applicazioni richiedono safety + ATEX + materiali esotici.
Entrambi. I modelli FC50 (e versioni EX/dbEX), FS10 e FS20 misurano sia liquidi che gas, sfruttando lo stesso principio calorimetrico. Per i liquidi sono disponibili curve di calibrazione standard (acqua) e curve personalizzate per fluidi specifici (oli, glicoli, miscele acqua-glicole). Per i gas le curve sono pre-caricate per aria compressa, azoto, ossigeno, CO2, argon e altri gas industriali. Le versioni dedicate gas come PERFLU 5 e FVone sono ottimizzate per applicazioni di gestione energia aria compressa e contabilizzazione gas tecnici.
Sì. MCA Strumentazione Industriale è distributore ufficiale FlowVision per il territorio italiano. Forniamo l'intera gamma — misuratori massici gas, misuratori velocità liquidi e gas, flussostati, versioni ATEX e SIL — con consulenza applicativa pre-vendita, configurazione personalizzata, certificato di calibrazione e supporto post-vendita. La sede operativa è a Bollate (Milano), con copertura su Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e tutto il territorio nazionale.
