Misuratore di portata aria
Tecnologie, criteri di scelta e applicazioni — Pitot, termico massico, ATEX
Tecnologie, criteri di scelta e applicazioni — Pitot, termico massico, ATEX
Un misuratore di portata aria determina la quantità di aria che attraversa una sezione di condotto, espressa in metri cubi/ora (m³/h) per la portata volumetrica o in normal metri cubi/ora (Nm³/h) per la portata massica. È uno strumento centrale negli impianti HVAC, nella gestione di aria compressa, nei processi industriali con gas tecnici, nei sistemi di bilanciamento e in tutte le applicazioni dove serve sapere quanta aria stiamo movimentando.

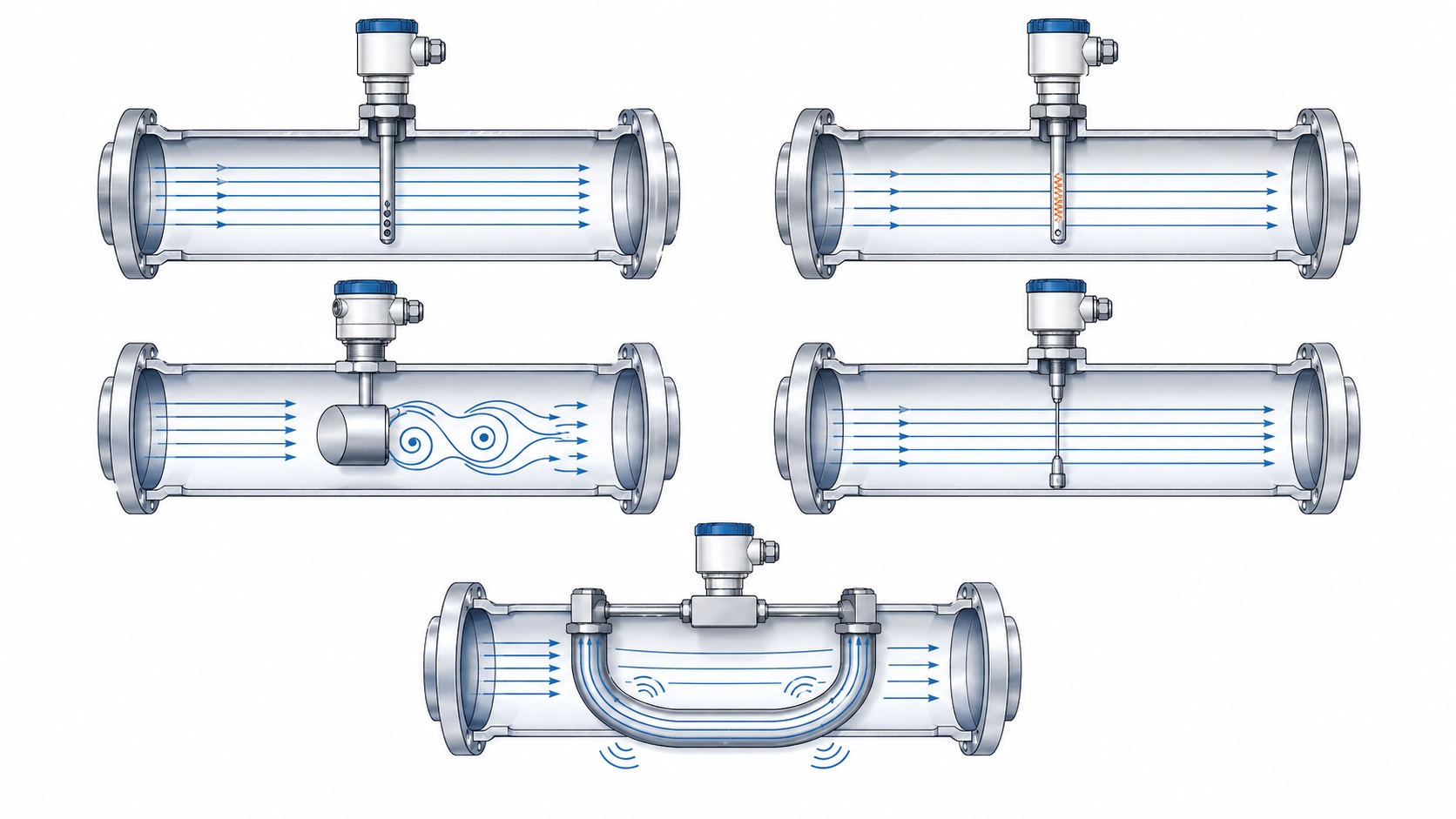

La domanda "quale misuratore di portata aria scegliere" raccoglie però cinque tecnologie di misura molto diverse tra loro: Pitot-medio, termico massico, anemometro a filo caldo, vortex e Coriolis. Ognuna risolve un problema specifico, ognuna ha pregi e limiti propri, e scegliere la tecnologia sbagliata significa misurare male la grandezza giusta — un errore caro perché spesso si scopre solo dopo l'installazione.
Questa guida tecnica MCA confronta le cinque tecnologie con criteri pratici di scelta, applicazioni tipiche, errori comuni. Per ogni tecnologia indichiamo quando è la scelta corretta, quando NON è la scelta corretta, e — quando applicabile — i prodotti che distribuiamo (Micatrone Micaflex per Pitot-medio HVAC e clean room, FlowVision per termico massico aria compressa e gas tecnici, Pi Safety per zone ATEX classificate).
Range tipici: 0,1-30 m/s (anemometro a filo caldo), 5-30 m/s (Pitot-medio), 5-100 m/s (vortex). Per zone classificate ATEX sono disponibili sonde Pitot e termici massici certificati zone 0/1/2 e 20/21/22.
La scelta della tecnologia corretta dipende da quattro fattori principali: tipo di fluido (aria pulita, gas aggressivi, vapore, gas tecnici), range di velocità (basse velocità sotto 1 m/s vs medio-alte sopra 5 m/s), tipo di portata richiesta (volumetrica o massica) e budget (Pitot e termico massico fascia media, vortex fascia medio-alta, Coriolis fascia alta). La tabella seguente sintetizza i criteri.
| Tecnologia | Range velocità | Accuratezza tipica | Tipo portata | Adatta a | Catalogo MCA |
|---|---|---|---|---|---|
| Pitot-medio | 5-30 m/s | ±1-2% F.S. | Volumetrica (massica con compensazione) |
HVAC, condotte grandi, gas aggressivi (inox), ATEX | Sì Micatrone, Pi Safety |
| Termico massico | 0,1-200 Nm/s | ±1-2% lettura | Massica diretta | Aria compressa, gas tecnici, gestione energia, ATEX | Sì FlowVision |
| Anemometro filo caldo | 0,1-30 m/s | ±1-3% | Volumetrica | Misure portatili, basse velocità, bilanciamento | No |
| Vortex | 5-100 m/s | ±0,5-1% | Volumetrica (massica con compensazione) |
Vapore, gas di processo, condotte medio-piccole | No |
| Coriolis | Dipende dal modello | ±0,1-0,5% | Massica diretta | Alta precisione, gas tecnici critici, custody transfer | No |
Le righe evidenziate in azzurro indicano le tecnologie distribuite da MCA. Per le altre tre — anemometro a filo caldo, vortex, Coriolis — non commercializziamo prodotti ma le presentiamo come riferimento tecnico onesto: ogni tecnologia ha applicazioni dove è la scelta corretta e siamo abituati a indirizzare il cliente verso il fornitore giusto quando l'applicazione richiede una tecnologia che non rivendiamo.
Per ogni tecnologia presentiamo principio di funzionamento, pro e contro, range di applicazione tipico, settori dove è più frequente. Le prime due (Pitot-medio e termico massico) ricevono trattamento più approfondito perché sono quelle distribuite da MCA; le altre tre sono presentate come riferimento per scegliere correttamente quando l'applicazione richiede una tecnologia diversa.
La tecnologia più diffusa per misura della portata aria in condotta HVAC e industriale
La sonda Pitot-media è un tubo cilindrico inserito trasversalmente nella condotta, dotato di fori frontali (per la pressione totale) e fori laterali (per la pressione statica). La differenza tra pressione totale e statica, integrata lungo tutta la lunghezza della sonda, fornisce una pressione differenziale rappresentativa della velocità media nella sezione. Un trasmettitore di pressione differenziale con estrazione di radice quadrata converte questa pressione in portata applicando la formula:
Q = K · A · √(2 · ΔP / ρ)
dove K è il fattore di sonda (tipicamente 0,7-0,85), A l'area della sezione di condotta, ΔP la pressione differenziale misurata e ρ la densità dell'aria nelle condizioni operative. Per misure di portata massica si applica compensazione di temperatura e pressione.
Applicazioni tipiche: bilanciamento mandata-ripresa di unità di trattamento aria, monitoraggio di condotte HVAC industriali in stabilimenti manifatturieri, misura aria di estrazione cabine di verniciatura, ventilazione di processo in chimico-petrolchimico, pressurizzazione di edifici, monitoraggio di torri di abbattimento, ingressi ventilatori.
MCA distribuisce in Italia tre famiglie di sonde Pitot-medie per coprire le diverse esigenze applicative:
Per la teoria di funzionamento, posizionamento sonda, calcolo del fattore K e linee guida di installazione vedi la guida tecnica al Pitot-medio.
Misura diretta della portata massica per aria compressa, gas tecnici e gestione energia
Il misuratore termico massico funziona sul principio del raffreddamento convettivo: due elementi sensibili nel flusso (uno riscaldato a temperatura costante, l'altro che misura la temperatura del fluido) sono mantenuti a un differenziale termico fisso. La potenza necessaria per mantenere questo differenziale è direttamente proporzionale alla massa di fluido che passa, indipendentemente da pressione e temperatura. Il segnale di uscita è quindi una misura diretta della portata massica, espressa tipicamente in Nm³/h (normal metri cubi all'ora, riferiti a condizioni standard).
A differenza del Pitot-medio, il termico massico non richiede compensazione di pressione e temperatura per la conversione massica, e funziona bene anche a basse velocità (sotto 1 m/s) grazie alla sensibilità intrinseca dello scambio termico. È la tecnologia di riferimento per applicazioni di gestione energetica di reti di aria compressa, dove la portata massica equivale a kWh consumati dal compressore.
Applicazioni tipiche: monitoraggio consumi di aria compressa per gestione energia (ISO 50001), bilanci massici di gas tecnici (azoto, ossigeno, CO2, argon), misura di gas di processo in laboratori e industrie chimiche, controllo combustione bruciatori, applicazioni biogas, sale tecniche con monitoraggio efficienza, applicazioni in zone ATEX classificate dove il Pitot non è praticabile.
MCA distribuisce in Italia la gamma FlowVision GmbH (Norimberga, Germania), specialista europeo della misura termica massica, con versioni standard, ATEX zone 0/1 e 20/21 e certificazione SIL 1/2:
Una pagina prodotto dedicata FlowVision sarà pubblicata prossimamente. Per informazioni e configurazione contattaci direttamente.
Eccellente per misure di velocità a basse portate, tipicamente in strumenti portatili
L'anemometro a filo caldo (in inglese hot-wire anemometer) si basa sul raffreddamento convettivo di un filamento sottile riscaldato elettricamente, immerso nel flusso d'aria. La potenza richiesta per mantenere il filamento a temperatura costante è funzione della velocità del flusso: maggiore è la velocità, maggiore è il raffreddamento e quindi la potenza necessaria. È simile concettualmente al termico massico ma usato tipicamente per misura puntuale di velocità anziché portata massica integrata.
Applicazioni tipiche: bilanciamento manuale di impianti HVAC, verifica velocità frontale cappe chimiche EN 14175, misura velocità in clean room durante qualifica, mappatura del profilo di velocità in condotte (test e collaudi), misure di laboratorio. I produttori principali sono Testo, TSI, Kanomax, Vaisala, alcuni con strumenti portatili da poche centinaia di euro fino a strumenti di laboratorio sopra i 5000 euro.
Tecnologia robusta per gas di processo e vapore, condotte di sezione media
Il misuratore vortex sfrutta il fenomeno di von Kármán: quando un fluido investe un corpo cilindrico (deflettore) posto trasversalmente nel flusso, si formano dietro di esso vortici alternati che si staccano a frequenza proporzionale alla velocità. Un sensore (capacitivo, piezoelettrico, ad ultrasuoni) rileva la frequenza di distacco dei vortici, che convertita restituisce direttamente la velocità del flusso. La portata si calcola moltiplicando per l'area di sezione.
Applicazioni tipiche: misura di vapore (saturo o surriscaldato) in centrali termiche, misura di gas di processo (azoto, argon, ossigeno) in industria chimica, controllo combustione in caldaie industriali, applicazioni di custody transfer di gas, monitoraggio di rete gas tecnici. Produttori principali: Endress+Hauser, Yokogawa, Krohne, Emerson, Vortek.
Massima accuratezza per portata massica diretta, applicazioni critiche
Il misuratore Coriolis sfrutta l'effetto della forza di Coriolis su tubi che vengono fatti vibrare a frequenza nota. Quando il fluido attraversa i tubi vibranti, la forza di Coriolis induce una torsione il cui valore è direttamente proporzionale alla portata massica. È quindi una misura massica diretta (come il termico massico) ma con accuratezza nettamente superiore. Misura simultaneamente densità e temperatura del fluido, fornendo anche la portata volumetrica per calcolo derivato.
Applicazioni tipiche: custody transfer di gas naturale, fiscal metering di fluidi industriali, processi chimici critici dove la misura massica deve essere certificata, applicazioni petrolchimiche, dosaggio di gas tecnici puri (semiconduttori, farmaceutico ad alta purezza), bilanciamento di processo per qualità prodotto. Produttori principali: Endress+Hauser, Emerson Micro Motion, Krohne, Yokogawa.
MCA distribuisce in Italia quattro famiglie di prodotti per la misura della portata aria, organizzate per applicazione: due famiglie Pitot-medio (HVAC pulito + chimico aggressivo), una famiglia Pitot-medio ATEX, una famiglia termico massico (con varianti standard, ATEX e SIL). Le quattro famiglie coprono il 90% delle esigenze di misura della portata aria nel mondo HVAC e industriale.
Misura portata aria in condotta HVAC standard, condotte rettangolari e circolari di medie e grandi dimensioni. Aria pulita o leggermente contaminata, ambiente non aggressivo. Configurazioni standard a magazzino, lunghezze sonda fino a 2 metri.
→ Vai alla pagina prodotto Micatrone MicaflexVersione completamente in acciaio inossidabile AISI 316L per gas aggressivi (acidi, basi, vapori chimici, ambiente food/pharma di processo). Resistenza chimica ottima per la maggior parte dei processi chimici e farmaceutici non-ATEX.
→ Vai alla pagina prodotto Pi Safety TR.ExPiattaforma TR.Ex + sensori IY.Ex per zone classificate ATEX. Marcatura completa II 2(1)G/D per zone 0/1/2 gas e 20/21/22 polveri. Per raffinerie, impianti chimici, oil & gas, lavorazione polveri combustibili. Misura pressione, temperatura e portata.
→ Vai alla pagina prodotto FlowVisionMisuratori di portata massica per aria, aria compressa e gas tecnici. Versioni standard, ATEX zone 0/20 e 1/21, SIL 1/2 per applicazioni di safety. Pagina prodotto in preparazione: contattaci per informazioni e configurazione.
→ Richiedi informazioniLa portata volumetrica (m³/h) varia con pressione e temperatura del fluido; la portata massica (Nm³/h o kg/h) è invariante. Per gestione energetica, bilanci di processo, contratti di fornitura aria/gas serve la portata massica. Per bilanciamenti HVAC tipici basta la volumetrica. Confondere le due porta a errori sistematici di anche il 10-15% in condizioni operative non standard.
Sotto i 3-5 m/s la pressione differenziale generata dalla sonda Pitot diventa molto bassa (sotto 5 Pa), e la sensibilità del trasmettitore non è sufficiente per garantire l'accuratezza dichiarata. Per applicazioni con velocità sistematicamente sotto i 3 m/s (es. estrattori a basse portate, ventilazione naturale assistita) è preferibile l'anemometro a filo caldo o il termico massico, non il Pitot.
Posizionare la sonda subito a valle di una curva, di un riduttore o di un ventilatore produce un profilo di velocità asimmetrico che falsa la misura del 5-15%. La regola di tratti rettilinei (10 diametri a monte, 5 a valle per Pitot) non è negoziabile per applicazioni quantitative. Quando lo spazio non lo consente, è preferibile usare un raddrizzatore di flusso o tecnologie con minore sensibilità al profilo (Coriolis).
Il termico massico ha sensori molto sensibili che si contaminano facilmente con polvere, oli o particolato. Installare un termico massico su rete di aria compressa industriale senza filtri a monte porta a deriva del segnale e degradazione delle prestazioni in pochi mesi. La regola: aria compressa per termico massico deve essere classe ISO 8573-1 di almeno 4:4:4 (idealmente 3:4:3).
Installare un misuratore standard in zona classificata ATEX è una violazione normativa e un rischio di sicurezza. Verificare sempre la zona di installazione (0, 1, 2 per gas; 20, 21, 22 per polveri), il gruppo di gas/polveri (IIA/IIB/IIC, IIIA/IIIB/IIIC), la classe di temperatura richiesta (T1-T6), la temperatura della superficie del sensore. La marcatura ATEX dello strumento deve coprire tutti questi parametri.
Per applicazioni regolate (pharma, gestione energia ISO 50001, custody transfer) può essere richiesta calibrazione tracciabile ACCREDIA o equivalente. Un misuratore di portata aria standard generico non offre calibrazione tracciabile; serve un produttore con catena di calibrazione documentata. Verificare i requisiti del capitolato e del sistema qualità interno prima della scelta tecnologica.
Centrali di trattamento aria, monitoraggio mandate e riprese, bilanciamento di sistemi VAV, controllo ventilazione di stabilimenti. Tecnologia tipica: Pitot-medio.
Gestione energia di reti aria compressa (ISO 50001), misura consumi azoto/CO2/argon, bilanci di processo, audit energetici. Tecnologia tipica: termico massico.
Bilanciamento ricambi aria GMP, controllo flussi laminari, applicazioni con flange igienica DIN 32676. Tecnologia tipica: Pitot-medio (HVAC) e termico massico (gas tecnici).
Misure in ventilazione di processo, estrazione vapori, applicazioni in zone classificate ATEX. Versioni inox e ATEX con marcature complete II 2G e II 2D.
Ventilazione di processo igienico, monitoraggio aria di cottura/essiccamento, gas tecnici per packaging in atmosfera modificata. Versioni igienica con flange triclamp.
Cabine di verniciatura, estrazione fumi di saldatura, aspirazione localizzata, bilanciamento aria di stabilimento. Tecnologia tipica: Pitot-medio standard o inox.
Inviaci i dati di processo (tipo di fluido, range di velocità o portata, dimensioni condotta, ambiente di installazione, eventuale classificazione ATEX, sistema di supervisione esistente) e ti proponiamo la tecnologia corretta tra Pitot-medio, termico massico o, quando serve, ti indirizziamo verso fornitori specializzati per le altre tecnologie.
Il misuratore di portata aria fa parte del cluster ventilazione e pressurizzazione. Queste pagine ti aiutano a inquadrare la soluzione completa per la tua applicazione, dalla guida tecnica al Pitot-medio fino alle applicazioni settoriali.
Un misuratore di portata aria è uno strumento che determina la quantità di aria che attraversa una sezione di condotto, espressa tipicamente in metri cubi/ora (m³/h) o normal metri cubi/ora (Nm³/h). Esistono diverse tecnologie di misura: Pitot-medio (basato su pressione differenziale), termico massico (basato su scambio termico), anemometro a filo caldo, vortex, Coriolis. Ognuna ha campo di applicazione, pregi e limiti specifici.
Per applicazioni HVAC in condotta (centrali di trattamento aria, mandate e riprese, monitoraggio filtri) la tecnologia più diffusa è la sonda Pitot-media abbinata a trasmettitore di pressione differenziale con estrazione di radice quadrata. Offre buon rapporto qualità-prezzo, robustezza, lunga vita operativa e accuratezza tipica del 1-2% per applicazioni di bilanciamento. Per misure di velocità basse (sotto 1 m/s) o sistemi VAV ad alta dinamica può essere preferibile l'anemometro a filo caldo.
La portata volumetrica esprime il volume di aria nelle condizioni operative (m³/h) ed è influenzata da pressione e temperatura del fluido. La portata massica esprime la massa di aria (kg/h o Nm³/h, riferiti a condizioni standard di 0°C e 1013 mbar) ed è indipendente dalle condizioni operative. Per misure HVAC standard si usa la portata volumetrica; per gestione energia, aria compressa, gas tecnici e bilanci di processo è preferibile la portata massica, ottenibile direttamente con tecnologie termiche o tramite compensazione P-T sui Pitot.
Il Pitot-medio è ideale per HVAC con condotte di medie e grandi dimensioni (DN 200 e oltre), aria standard a temperatura ambiente, range di velocità medio-alti (5-30 m/s), applicazioni continue dove conta robustezza e basso costo. Il termico massico è preferibile per aria compressa, gas tecnici, condotte di piccole dimensioni (DN 15-300), basse velocità, gestione energetica e bilanci massici, applicazioni dove serve misura diretta della portata massica senza compensazione P-T.
Per le sonde Pitot-medie si raccomandano almeno 10 diametri di tratto rettilineo a monte e 5 a valle del punto di misura, per garantire un profilo di velocità sviluppato. In condizioni di spazio limitato sono accettabili 5 diametri a monte e 3 a valle, con compensazione del fattore K. Per gli anemometri a filo caldo i requisiti sono simili. Vortex e Coriolis hanno requisiti più stringenti: rispettivamente 20-30 e 5-10 diametri a monte. Misure su tratti con turbolenza non risolta producono errori del 5-15%.
Sì. Per applicazioni in zone classificate ATEX sono disponibili sonde Pitot-medie con trasmettitori certificati (Pi Safety TR.Ex per zone 0/1/2 gas e 20/21/22 polveri) e misuratori termici massici certificati (FlowVision serie EX e dbEX per zone 0/1 e 20/21). La scelta dipende dalla zona di installazione, dal gruppo di gas/polveri presente (IIA/IIB/IIC, IIIA/IIIB/IIIC), dalla classe di temperatura richiesta e dalla classificazione della superficie del sensore. Verificare sempre la marcatura ATEX completa contro il documento di valutazione del rischio del sito.
Le condotte HVAC industriali sono prevalentemente rettangolari. La misura viene effettuata con sonda Pitot-media inserita trasversalmente attraverso la parete del condotto, con lunghezza dimensionata in base alla dimensione minore della sezione. La sonda integra la pressione totale e statica lungo tutta la sua lunghezza, fornendo un valore medio rappresentativo. Il segnale di pressione differenziale viene poi convertito in portata da un trasmettitore con estrazione di radice quadrata, applicando la formula Q = K · A · √(2ΔP/ρ) dove K è il fattore di sonda, A l'area della sezione e ρ la densità dell'aria.
L'accuratezza dichiarata varia molto per tecnologia: Pitot-medio ±1-2% del fondo scala in condizioni ideali, anemometro a filo caldo ±1-3%, vortex ±0,5-1%, termico massico ±1-2% della lettura su ampio range, Coriolis ±0,1-0,5% (top di gamma). L'accuratezza reale di un'installazione dipende fortemente dal posizionamento (tratti rettilinei adeguati), dalla compensazione di temperatura e pressione, dalla calibrazione iniziale e dalla manutenzione periodica.
