Misuratore portata aria in condotta HVAC
Sonda Pitot-media Micaflex MFS + trasmettitore FD — per ventilazione, estrazione e bilanciamento impianti industriali
MCA Strumentazione Industriale – Distributore ufficiale Micatrone in Italia
Sonda Pitot-media Micaflex MFS + trasmettitore FD — per ventilazione, estrazione e bilanciamento impianti industriali
HVAC industriale
Conoscere con precisione quanta aria scorre nelle condotte di mandata, ripresa ed estrazione è la base di ogni impianto HVAC ben bilanciato. Senza una misura continua, il bilanciamento è cieco: non si sa se i ventilatori lavorano al giusto punto, se le serrande sono posizionate correttamente, se c'è uno squilibrio mandata-ripresa che degrada pressioni e consumi energetici.
La sonda Pitot-media Micaflex MFS accoppiata al trasmettitore Micaflex FD è la soluzione standard di Micatrone per misura continua della portata d'aria in condotta. Installazione semplice tramite un unico foro sulla parete, bassa perdita di carico, manutenzione minima, uscita 4-20 mA o Modbus integrabile con qualunque BMS. È installata in migliaia di stabilimenti in Europa: dal manifatturiero al food, dal pharma non-sterile ai grandi edifici commerciali.
MCA è distributore ufficiale Micatrone in Italia. Forniamo sonde dimensionate per il tuo diametro condotta, con relativo trasmettitore già tarato, più consulenza tecnica per installazione e messa in servizio.
La misura della portata d'aria in una condotta HVAC può essere fatta con diverse tecnologie (pitot singolo, anemometro a filo caldo, turbina, vortex, massico termico). Ognuna ha un suo campo di applicazione ottimale. Il Pitot-medio — il principio della sonda MFS — è la scelta dominante nel mercato HVAC industriale per cinque motivi.
La misura di portata completa si ottiene abbinando due componenti: la sonda MFS che capta le pressioni in condotta, e il trasmettitore Micaflex FD che le converte in un segnale di portata utilizzabile dal BMS o dal quadro di comando.
L'elemento sensibile inserito in condotta
Converte la pressione differenziale in segnale di portata
La MFS standard è progettata per aria pulita di impianti HVAC industriali. Se l'aria trasportata contiene vapori acidi, solventi o particolato aggressivo, oppure se il punto di installazione ricade in zona classificata ATEX, serve una variante diversa.
Comunica diametro condotta (o lato, se rettangolare) e portata nominale attesa. Forniamo la sonda MFS con lunghezza corretta e coefficiente già calcolato per la tua applicazione. Se hai la sezione esatta della condotta nel punto di installazione, meglio.
Il montaggio richiede un singolo foro nella parete della condotta, al centro di una tratta rettilinea lunga idealmente 10 diametri a monte e 5 a valle (tollerabili 5 e 3 nei casi impiantisticamente difficili). La sonda entra trasversalmente e si fissa con flangia o bocchettone saldato.

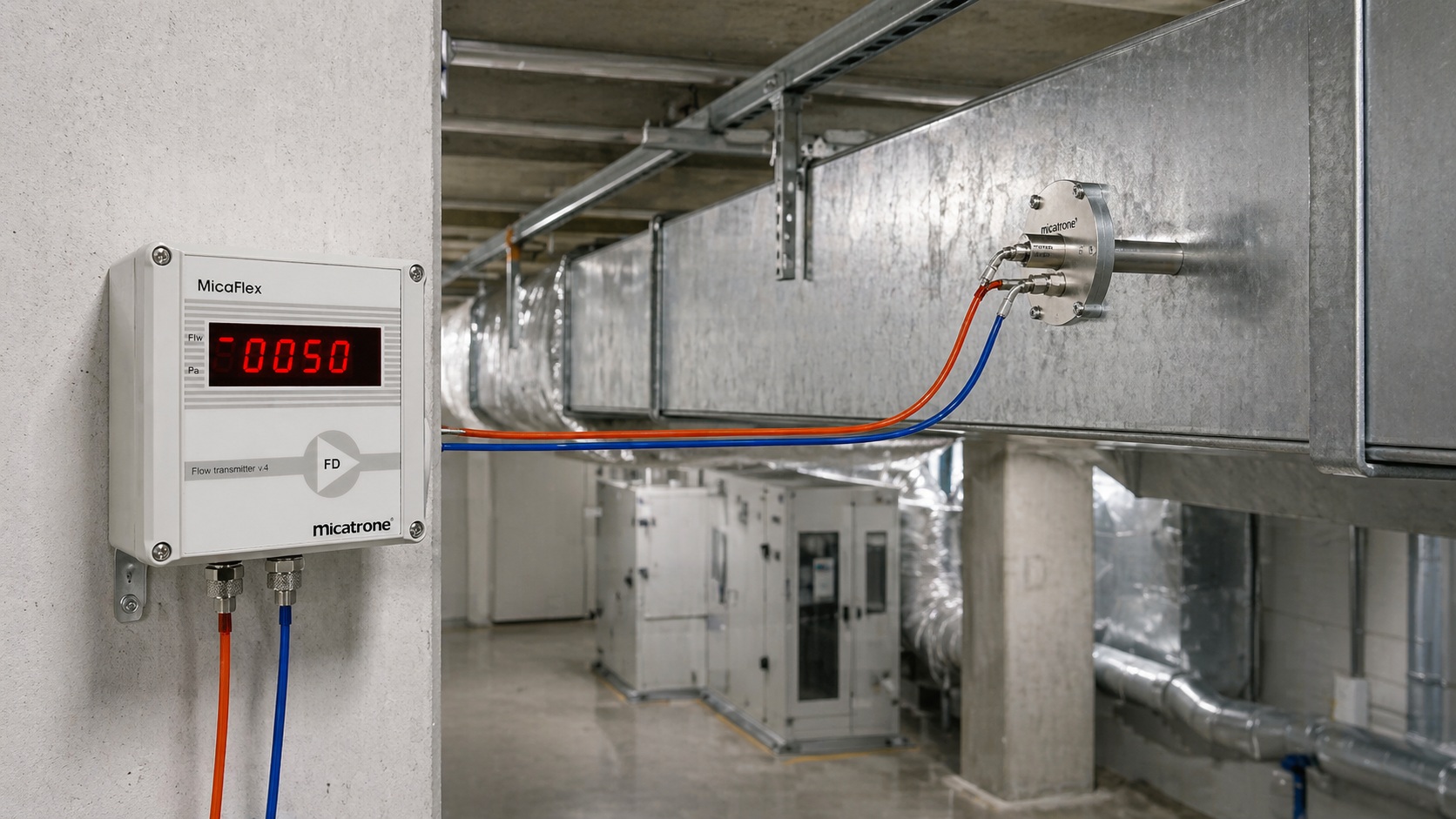

I due rami di pressione della sonda collegati al trasmettitore Micaflex FD tramite tubi in rame o PTFE. Cablaggio alimentazione e uscita 4-20 mA o Modbus verso il BMS. Taratura di fine scala in sito con portata nominale dell'impianto. Intervento tipico: mezza giornata per sonda.
Misura portata su mandata e ripresa di Unità di Trattamento Aria: permette di verificare il bilanciamento aeraulico, diagnosticare squilibri, ottimizzare i setpoint dei ventilatori in ambienti a portata variabile.
Controllo della portata di aspirazione su linee di processo: verniciatura, saldatura, trattamenti superficiali. Permette di garantire le condizioni di sicurezza sul lavoro e di ottimizzare il consumo energetico degli impianti di ripresa aria.
Impianti di ventilazione in aziende alimentari: produzione dolciaria, lavorazione carni, caseifici, pasta. Monitoraggio continuo della portata d'aria trattata, diagnosticando sporcamento filtri e calo delle prestazioni dei ventilatori.
Magazzini GDP, officine farmaceutiche, reparti di produzione secondaria non-sterile. Misura portate per conformità ai requisiti di ricambio aria e documentazione qualità del sito.
Centri commerciali, ospedali, aeroporti, uffici direzionali. Integrazione con BMS per monitoraggio continuo delle prestazioni HVAC e ottimizzazione energetica dell'edificio.
Verifica della portata reale su scambiatori di recupero calore: permette di calcolare l'efficienza termica in tempo reale e diagnosticare sporcamento o degrado del recuperatore.
Inviaci i dati base della tua installazione (diametro o sezione condotta, portata nominale, tipo di aria trasportata, eventuali vincoli di spazio) e ti rispondiamo con la proposta tecnica: sonda MFS della lunghezza corretta con coefficiente già calcolato, trasmettitore FD configurato per le tue uscite, preventivo completo.
Specifiche tecniche complete della sonda Pitot-media MFS e del trasmettitore Micaflex FD: range portata, lunghezze sonda, configurazioni uscita, accessori. Documento ufficiale prodotto da Micatrone AB. Per chiarimenti tecnici in italiano contattaci direttamente.
📄 Documento in lingua ingleseLa sonda MFS è un tubo forato inserito trasversalmente nella condotta. I fori frontali captano la pressione totale del flusso d'aria lungo tutta la sezione, mentre i fori laterali captano la pressione statica. La differenza tra i due valori — la pressione differenziale — è proporzionale al quadrato della velocità media dell'aria nella condotta. Il trasmettitore Micaflex FD misura questa differenza e restituisce un segnale 4-20 mA o Modbus direttamente convertito in portata m³/h. Il vantaggio rispetto a un singolo Pitot classico è la media automatica su tutta la sezione, che riduce l'errore dovuto a profili di flusso non uniformi.
Le raccomandazioni tipiche sono di 10 diametri equivalenti a monte e 5 diametri a valle della sonda. In situazioni impiantistiche difficili (cambi di sezione, curve, serrande vicine) questi valori possono essere ridotti rispettivamente a 5 e 3 diametri, accettando un leggero aumento dell'incertezza di misura. La sonda Pitot-media MFS tollera meglio profili disturbati rispetto a un singolo Pitot classico, perché la media sulla sezione compensa parzialmente le asimmetrie del flusso. Nei casi più critici si raccomanda un sopralluogo o una discussione del layout prima dell'ordine.
La manutenzione della sonda MFS è minimale in condizioni normali: essendo un elemento passivo senza parti in movimento, non ha usure intrinseche. La manutenzione preventiva tipica è una verifica annuale della pulizia dei fori di presa (in particolare se l'aria trasportata contiene polveri, oli, umidità condensata) e la verifica della taratura del trasmettitore. In ambienti particolarmente sporchi può essere utile prevedere una linea di spurgo aria compressa sui rami di pressione. La sostituzione dei componenti è rara nell'arco di 10-15 anni di vita utile.
La MFS standard è in acciaio zincato o alluminio ed è adatta a impianti HVAC generalisti: ventilazione, riscaldamento, condizionamento, estrazione di aria non aggressiva. Per ambienti con vapori acidi, solventi o atmosfere aggressive non classificate ATEX esiste la versione MFS-SS in acciaio inox AISI 316L, che resiste alla corrosione chimica. Per applicazioni in zone classificate ATEX (zona 1, 2, 21, 22) la soluzione corretta è la piattaforma Pi Safety TR.Ex con sensore di portata certificato, non la MFS standard che non è omologata per atmosfere esplosive. La scelta della variante dipende dalla classificazione dell'area e dal tipo di aria trasportata.
Sì. Il trasmettitore Micaflex FD accoppiato alla sonda MFS fornisce uscita analogica 4-20 mA come standard, accettata da qualsiasi BMS o PLC industriale. Per integrazione digitale è disponibile la variante con comunicazione Modbus RTU su RS-485, compatibile con piattaforme BMS Siemens, Schneider, Honeywell, Johnson Controls e con sistemi SCADA industriali. Il trasmettitore espone anche uscite di allarme configurabili per soglia minima e massima di portata, utili per diagnostica ventilatori e rilevazione di anomalie del sistema.
MCA è distributore ufficiale ed esclusivo Micatrone in Italia. Forniamo sonde Pitot-media MFS con trasmettitore Micaflex FD dimensionate per la tua installazione, con supporto tecnico in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
