Misuratore portata aria compressa termico massico
FlowVision FVone-NP-CA, PERFLU 5-CA, FC03 — per ISO 50001 e gestione energia
FlowVision FVone-NP-CA, PERFLU 5-CA, FC03 — per ISO 50001 e gestione energia
L'aria compressa è il vettore energetico più costoso e meno monitorato dell'industria italiana. Secondo FIRE rappresenta circa l'11% di tutta l'energia elettrica usata nel settore industriale, con punte fino al 40% in alcuni stabilimenti manifatturieri. Il 75% del costo del ciclo di vita di un compressore è dovuto al consumo elettrico in esercizio. Eppure, in molti impianti la portata di aria compressa non viene misurata: non si conosce il consumo per linea, non si quantificano le perdite, non si attribuiscono i costi tra reparti.
Il misuratore di portata termico massico calorimetrico è oggi la tecnologia di riferimento per la misura dell'aria compressa industriale. Misura direttamente la portata massica in Nm³/h o kg/h senza richiedere compensazione esterna di pressione e temperatura, ha turndown elevato (fino a 100:1) che permette di catturare sia consumi normali sia perdite, ha bassa perdita di carico, non richiede manutenzione meccanica.
MCA Strumentazione Industriale è distributore ufficiale FlowVision in Italia per la gamma di misuratori termici massici per aria compressa e gas tecnici. Forniamo i modelli FVone-NP-CA (sensore con elettronica integrata, multi-uscite), PERFLU 5-CA (sensore detached con display, fascia premium) e FC03 (miniatura OEM economica), con calibrazione di fabbrica tracciabile, configurazione personalizzata e supporto applicativo dedicato.
Esistono diverse tecnologie per misurare la portata aria compressa: differenziale di pressione (Pitot, orifizi calibrati), misura volumetrica (vortex, ad ultrasuoni, Coriolis), misura termico massica calorimetrica. Ogni tecnologia ha vantaggi e limiti specifici. Per le applicazioni di gestione energia industriale (ISO 50001, audit, ripartizione costi, individuazione perdite) il termico massico è oggi la scelta corretta nella stragrande maggioranza dei casi, per quattro motivi pratici.
L'aria compressa varia in pressione tra 6 e 10 bar e in temperatura ambiente tra 5 e 40°C. Una misura volumetrica m³/h va corretta con misure separate di P e T per arrivare a Nm³/h. Il termico massico restituisce direttamente Nm³/h: meno strumenti, meno errori di compensazione, meno costi di sistema.
Le perdite di un impianto si manifestano con flussi piccoli ma persistenti, anche di notte o nel weekend quando lo stabilimento è fermo. Un misuratore con turndown limitato (es. 10:1) non vede questi flussi bassi. Il termico massico calorimetrico arriva a 100:1, permettendo di rilevare anche flussi minimi e di identificare le perdite quantificandole.
Il sensore termico massico è una sonda inserita nella tubazione senza ostacolare il flusso. Non ci sono parti mobili, vortici interni, restrizioni di passaggio. La perdita di carico introdotta è trascurabile rispetto a vortex o orifizi. Significa nessuna penalità energetica aggiuntiva e nessuna manutenzione meccanica.
I sensori FlowVision possono essere installati con tecnica hot-tap: si monta una valvola a sfera DN15/DN20 sulla tubazione (richiede breve fermo per la saldatura), poi il sensore viene inserito attraverso la valvola con impianto in pressione. Lo stesso vale per estrazione, calibrazione periodica e manutenzione: niente fermo impianto.
La gamma FlowVision per misura di aria compressa è strutturata su tre livelli, ciascuno ottimizzato per esigenze applicative diverse. La scelta dipende da tre fattori principali: configurazione fisica (elettronica integrata o detached), requisiti di lettura locale (display sì/no), profilo di costo (premium, mainstream, OEM low-cost).

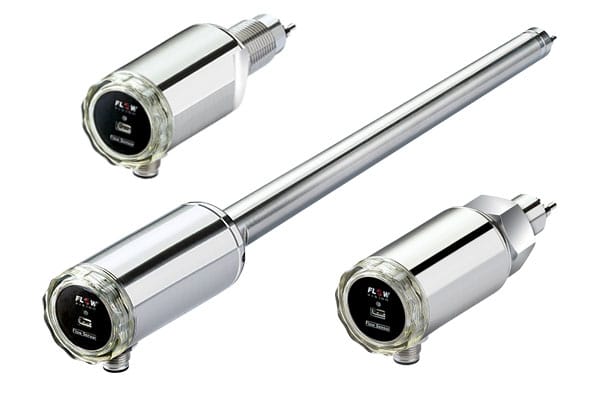

Compatto integrato, multi-uscite, USB
Il modello più versatile della gamma per aria compressa industriale. Sensore con elettronica integrata in custodia compatta, configurazione e diagnostica via USB con software PC FlowVision, uscite analogiche, impulsi, relè, ideale per installazioni standard su tubazioni da DN15 fino a DN200.
Sensore detached, display illuminato, premium
Versione premium con elettronica separata dal sensore (sensore detached). Display illuminato sull'elettronica per lettura locale chiara, doppia uscita 4-20 mA per portata e temperatura simultanee, uscite di switching e impulsi, USB. Ideale per installazioni con elettronica in armadio remoto, applicazioni con necessità di lettura locale o pressione di esercizio elevata.
Miniatura, low-cost OEM
Versione miniatura per applicazioni OEM su singola macchina o linea. Sensore con elettronica integrata in formato compatto, montaggio diretto su tubazione di piccolo diametro. Uscita analogica e di switching, ideale per integrazione su linea produttiva, controllo singolo utilizzatore, applicazioni di monitoraggio puntuale a basso costo.
Per zone classificate ATEX sono disponibili le versioni PERFLU 5-EX-CA (zona 0/20), FVone-dbEX-NP-CA (zona 1/21) e FVone-EX-NP-CA (zona 2/21/22). Per applicazioni di sicurezza funzionale SIL (controllo gas combustibili, applicazioni TRGS 725) sono disponibili FC50-CA, FC50-dbEX-CA e FC50-EX-CA con certificazione SIL 2 (low demand) e SIL 1 (high demand) secondo IEC 61508.
Spesso un buyer industriale si trova a dover scegliere tra termico massico, vortex e differenziale di pressione (Pitot/orifizio). Ciascuna tecnologia ha applicazioni dove eccelle e applicazioni dove ha limiti. La tabella sotto sintetizza i criteri di scelta per applicazioni di gestione energia aria compressa.
| Criterio | Termico massico (FlowVision) | Vortex | Pitot / orifizio | Coriolis |
|---|---|---|---|---|
| Misura diretta Nm³/h senza compensazione P-T | ✅ Sì | ❌ No, richiede P+T | ❌ No, richiede P+T | ✅ Sì (massa) |
| Turndown massimo | ✅ 100:1 | ~ 30:1 | ❌ ~10:1 | ✅ 100:1+ |
| Sensibilità a flussi bassi (perdite) | ✅ Eccellente | Limitata | ❌ Bassa | ✅ Buona |
| Perdita di carico introdotta | ✅ Trascurabile | Bassa-media | ❌ Media-alta | ❌ Alta |
| Costo strumento | ✅ Mainstream | Mainstream-premium | ✅ Basso (orifizio) | ❌ Premium-top |
| Installazione hot-tap senza fermo | ✅ Sì | Inserzione possibile | ❌ Tipicamente no | ❌ No |
| Adatto a aria compressa con olio (non perfettamente pulita) | Richiede filtraggio adeguato | ✅ Tollera meglio | ✅ Tollera meglio | ✅ Tollera meglio |
| Disponibile ATEX zona 0 | ✅ PERFLU 5-EX-CA | Solo zone 1/2 | Solo zone 1/2 | ✅ Sì (top di gamma) |
Conclusione operativa: il termico massico è la scelta corretta per la grande maggioranza delle applicazioni di monitoraggio aria compressa industriale, dove servono accuratezza alle basse portate (perdite), turndown elevato e misura diretta Nm³/h. Le eccezioni — dove altre tecnologie possono essere preferite — sono installazioni con aria compressa molto contaminata da olio (filtraggio inadeguato) e applicazioni a portate altissime con esigenza di accuratezza top di gamma (Coriolis).
Per il confronto completo tra le 5 tecnologie di misura portata aria (Pitot, termico massico, anemometro filo caldo, vortex, Coriolis) con applicazioni e limiti vedi Misuratore di portata aria — guida tecnologie.
Un sistema di monitoraggio aria compressa per gestione energia ISO 50001 si compone tipicamente di tre livelli di misura, ciascuno con obiettivi e strumenti specifici. La progettazione corretta del sistema parte dalle domande "cosa voglio sapere?" e "con quale granularità?".
Sensore installato all'uscita della centrale compressori, prima della distribuzione. Misura il consumo totale di aria compressa generata dallo stabilimento. Dato di partenza per calcolo del SEC (Specific Energy Consumption) confrontato con il consumo elettrico dei compressori. Modello tipico: FVone-NP-CA o PERFLU 5-CA su tubazione DN50-DN200.
Sensori installati sui rami principali della rete di distribuzione (mandate verso officine, linee produttive, reparti specifici). Misura il consumo di ciascun reparto per ripartizione costi, identificazione del reparto più energivoro, dimensionamento di interventi mirati. Modello tipico: FVone-NP-CA su tubazioni DN25-DN80.
Sensori OEM installati sulla linea di alimentazione di singole macchine critiche o energivore (presse, robot, isole di assemblaggio, linee di confezionamento). Misura il consumo specifico per macchina e identifica utilizzatori sovradimensionati o malfunzionanti. Modello tipico: FC03 su tubazioni piccole.
Nota progettuale: il sistema di monitoraggio non deve essere costruito tutto in un colpo. Si parte tipicamente dal livello 1 (misura totale produzione) e si scende ai livelli 2 e 3 progressivamente, dove l'analisi del livello superiore lo richiede. Un sistema efficace è quello "abbastanza" granulare da prendere decisioni, non quello "massimamente" granulare. MCA fornisce consulenza dimensionamento sistema in fase pre-vendita.
Un sistema di monitoraggio aria compressa ben progettato si ripaga tipicamente in 6-18 mesi, attraverso quattro meccanismi: identificazione e riparazione delle perdite, ottimizzazione del set-point di pressione, dimensionamento corretto dei compressori in cascata, attribuzione consapevole dei costi tra reparti. Sotto tre scenari realistici per stabilimenti italiani tipici.
Stabilimento metalmeccanico con 1 compressore principale 30 kW + 1 di riserva 20 kW, 2.500 ore/anno funzionamento, costo elettrico 0,18 €/kWh.
In stabilimenti piccoli il payback è più lungo perché il consumo assoluto è basso. Conviene se incluso in audit energetico più ampio.
Stabilimento food/automotive con 2 compressori 90 kW in cascata + 1 di riserva 50 kW, 4.000 ore/anno funzionamento, costo elettrico 0,18 €/kWh.
Stabilimenti di taglia media sono il "sweet spot" del monitoraggio aria compressa: payback rapido e ROI strutturale negli anni successivi.
Sito chimico o pharma con 4-5 compressori per 1.000 kW totali, 6.000 ore/anno funzionamento, costo elettrico 0,15 €/kWh (industria energivora con accordi).
Per grandi siti il monitoraggio è obbligato (ISO 50001, audit Articolo 8 D.Lgs. 102/2014) e il payback è velocissimo grazie ai volumi.
Note metodologiche sui calcoli ROI: consumo annuo calcolato a 7 kWh/Nm³ di aria compressa generata, costo elettrico medio industriale italiano 2024-2026 stimato 0,15-0,18 €/kWh, percentuale perdite secondo benchmark FIRE/Endress+Hauser (20-30% in impianti non monitorati). Recupero realistico anno 1 = 15% del consumo totale, basato su esperienza di campo: identificazione e riparazione perdite (~10%), ottimizzazione set-point pressione (~3%), gestione cascata compressori (~2%). I numeri sono indicativi: il payback effettivo dipende da condizioni iniziali specifiche dell'impianto.
L'aria compressa è quasi sempre tra le Significant Energy Uses dello stabilimento. ISO 50001 richiede misurazione continua per definire indicatori di prestazione (EnPI) e baseline (EnB). Il misuratore termico massico è lo strumento standard.
In siti multi-business unit la fatturazione interna dell'aria compressa è un esercizio strategico. Sensori per ramo principale permettono di ribaltare i costi sulla base del consumo effettivo, eliminando contestazioni e aumentando la consapevolezza energetica dei reparti.
Le grandi imprese e le imprese energivore sono obbligate a effettuare diagnosi energetiche periodiche secondo Articolo 8. La misura della portata aria compressa è un dato chiave del rapporto. Sensori portatili o fissi, FlowVision copre entrambi i casi.
Con stabilimento fermo (notte/weekend) la portata misurata è interamente attribuibile a perdite. Una sera di misura permette di quantificare in valore assoluto le perdite e prioritizzare gli interventi di manutenzione. Il turndown 100:1 del termico massico è essenziale per questo uso.
Stabilimenti con 2-5 compressori in cascata possono avere combinazioni di funzionamento sub-ottimali. Misurando la portata totale e correlandola con gli ampere assorbiti dai compressori si identifica la combinazione più efficiente per ogni profilo di domanda.
I misuratori FlowVision hanno uscite analogiche 4-20 mA e impulsi standard, con possibilità di integrazione Modbus tramite gateway esterni. Ideali per integrazione con SCADA esistente, BMS di stabilimento, dashboard energy management web-based.
In fase di progettazione di un nuovo impianto, prevedere fin dall'inizio le sedi per l'inserimento di misuratori (valvole hot-tap pre-installate) costa pochi euro e abilita futuro monitoraggio strutturato senza modifiche all'impianto esistente.
I misuratori connessi con uscita digitale Modbus (via gateway) e integrabili in piattaforme di monitoraggio energy management possono rientrare nei piani di iperammortamento e Transizione 5.0 (D.L. 19/2024) come componenti di sistemi di monitoraggio energetico digitale interconnessi.
Banchi prova con aria compressa di processo, laboratori con consumo gas tecnici, applicazioni di R&D con necessità di misure ripetibili e tracciabili. La calibrazione tracciabile FlowVision e la possibilità di ricalibrazione DAkkS sono adatte a queste applicazioni.
Inviaci i dati di processo (portata massima stimata in Nm³/h, pressione di esercizio in bar, diametro tubazione, eventuale classificazione ATEX, sistema di supervisione esistente) e ti proponiamo la configurazione corretta tra FVone-NP-CA, PERFLU 5-CA o FC03 con offerta tecnica e tempi di consegna.
Il monitoraggio aria compressa si integra con altre famiglie di strumentazione e con metodologie di gestione energia. Queste pagine ti aiutano a inquadrare la soluzione completa.
Il misuratore termico massico è oggi la tecnologia di riferimento per la misura dell'aria compressa industriale per quattro motivi pratici: (1) misura direttamente la portata massica in Nm³/h o kg/h senza richiedere compensazione esterna di pressione e temperatura, (2) ha turndown molto elevato (fino a 100:1) che permette di misurare con accuratezza sia ai consumi normali sia a flussi bassi tipici delle perdite, (3) ha bassa perdita di carico (perché il sensore è inserito senza ostacolare il flusso), (4) non richiede manutenzione meccanica. Le tecnologie alternative (Pitot, vortex, Coriolis) hanno ciascuna limiti specifici per l'aria compressa industriale che il termico massico supera.
Per applicazioni standard di monitoraggio aria compressa il modello FVone-NP-CA è la scelta più diffusa: sensore con elettronica integrata, multi-uscite (analogica, impulsi, relè), USB per configurazione locale, range fino a DN200, accuratezza ±1-2% della lettura. Per installazioni con elettronica in armadio remoto e necessità di display locale chiaro il modello PERFLU 5-CA è la scelta corretta: sensore detached, display illuminato, doppia uscita 4-20 mA per portata e temperatura simultanee. Per applicazioni OEM su singola macchina o linea con esigenze di costo contenuto il modello FC03 è la versione miniatura economica. Per zone classificate ATEX vedere PERFLU 5-EX-CA (zone 0/20) o FVone-dbEX-NP-CA (zone 1/21).
La portata massica è la quantità di massa di gas che passa per unità di tempo (kg/h). Per gas ed aria si esprime convenzionalmente in normal metri cubi per ora (Nm³/h), riferiti a condizioni standard di 0°C e 1013 mbar (DIN 1343) oppure a 20°C e 1013 mbar (ISO 1217). Si usa il Nm³/h e non il m³/h perché un metro cubo di aria a pressione di 7 bar rappresenta una massa otto volte superiore rispetto a un metro cubo di aria a pressione atmosferica. Senza riferimento a condizioni standard il dato di portata volumetrica m³/h è ambiguo. La misura termico-massica restituisce direttamente Nm³/h, eliminando ogni ambiguità.
Secondo dati FIRE (Federazione Italiana per l'uso Razionale dell'Energia), in Italia l'aria compressa rappresenta circa l'11% di tutta l'energia elettrica usata nel settore industriale, con punte fino al 40% in alcuni settori manifatturieri. Sempre secondo FIRE, fino al 32,9% di questa energia potrebbe essere risparmiata. Le perdite tipiche nelle reti di distribuzione non monitorate sono nell'ordine del 20-30%. Il 75% del costo del ciclo di vita di un compressore è imputabile al consumo elettrico durante l'esercizio (solo il 25% è acquisto e manutenzione). Per questi motivi il monitoraggio della portata aria compressa è uno degli interventi più efficaci e con payback più rapido per la riduzione dei costi energetici industriali.
ISO 50001 (Sistema di gestione dell'energia) richiede l'identificazione delle 'Significant Energy Uses' (SEU) e la loro misurazione continua per stabilire indicatori di prestazione energetica (EnPI) e baseline (EnB) di riferimento. L'aria compressa è quasi sempre tra le SEU principali in industria manifatturiera. Lo standard richiede strumenti di misura calibrati e tracciabili, registrazione storica dei dati, capacità di fare trend analysis e benchmarking. I misuratori FlowVision soddisfano questi requisiti con calibrazione di fabbrica tracciabile, possibilità di ricalibrazione periodica DAkkS, registrazione dati, integrazione con sistemi di supervisione.
Sì, con installazione 'hot-tap' tramite valvola a sfera DN15 o DN20. La valvola viene installata sulla tubazione mentre l'impianto è fuori servizio (anche solo per pochi minuti); successivamente il sensore può essere inserito ed estratto attraverso la valvola senza interrompere il flusso, quando l'impianto è in pressione. Questa modalità è particolarmente utile per audit energetici temporanei, manutenzione e calibrazione periodica del sensore senza fermo impianto. I modelli FlowVision supportano l'installazione hot-tap con appositi raccordi e accessori di compressione.
I misuratori termici massici di fascia industriale come la gamma FlowVision raggiungono accuratezze nell'ordine di ±1-2% della lettura nel range principale di misura, con turndown 100:1. Per ottenere queste prestazioni servono tre condizioni: tratti rettilinei adeguati a monte e a valle del punto di misura (tipicamente 15-20 diametri a monte, 5 diametri a valle), aria pulita e secca (filtraggio adeguato a monte), installazione conforme alle indicazioni del costruttore. La calibrazione di fabbrica è singola sul gas di servizio (aria, azoto, ossigeno, CO2 ecc.); per applicazioni con miscele variabili le accuratezze possono ridursi e va valutata calibrazione custom.
MCA è distributore ufficiale FlowVision, Micatrone e Pi Safety in Italia. Forniamo misuratori di portata termico massico per aria compressa, gas tecnici e applicazioni di gestione energia con consulenza applicativa e assistenza in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
