Sensore di velocità dell'aria AVT
Trasmettitore di velocità e portata aria a sonda termica Pt1000 per sistemi HVAC civili e industriali
MCA Strumentazione Industriale – Sensoristica HVAC
Trasmettitore di velocità e portata aria a sonda termica Pt1000 per sistemi HVAC civili e industriali
Sonda termica Pt1000 · 3 range selezionabili · Display e relè opzionali · IP54
Il sensore di velocità dell'aria serie AVT è un trasmettitore progettato per l'automazione degli edifici nel settore HVAC/R. Misura contemporaneamente velocità e temperatura dell'aria in condotto con un'unica sonda a dissipazione termica, fornendo letture e uscite separate per le due grandezze. La sonda per montaggio su condotto con collare regolabile è adatta sia a condotti rotondi sia rettangolari.
A differenza dei tradizionali sensori di velocità a paletta, l'AVT utilizza un elemento Pt1000 a principio termico che garantisce migliore ripetibilità a basse velocità, nessuna parte meccanica in movimento, assenza di spostamento dello zero e stabilità a lungo termine. È la stessa famiglia di principio fisico dei misuratori di portata termico massico per gas industriali, applicata alla misura di velocità aria in HVAC.
Tre campi di misura selezionabili sul campo tramite jumper (0-2, 0-10, 0-20 m/s), uscite proporzionali in tensione (0-10 V) e corrente (4-20 mA), opzioni display retroilluminato e relè di campo regolabile rendono l'AVT versatile per la maggior parte delle applicazioni di monitoraggio aria in edifici civili e industriali.

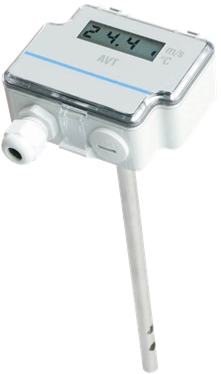

Sensore di velocità aria serie AVT con sonda inox 304
Il sensore AVT misura la velocità dell'aria sfruttando il principio della dissipazione termica: un elemento sensibile Pt1000 mantenuto a temperatura controllata cede calore all'aria che lo attraversa. La quantità di calore sottratta è proporzionale alla velocità del flusso d'aria — più l'aria è veloce, maggiore è la dissipazione termica. L'elettronica interna converte questa misura in un segnale di velocità lineare, applicando compensazione di temperatura e linearizzazione tramite microcontrollore.
Questo principio offre un vantaggio specifico rispetto agli anemometri a paletta: elevata accuratezza anche a basse velocità dell'aria, dove le giranti meccaniche perdono sensibilità per attrito e inerzia. Inoltre, l'assenza di parti in movimento elimina usura, manutenzione e lo spostamento progressivo dello zero tipico dei sensori meccanici, garantendo stabilità a lungo termine. Il tempo di stabilizzazione dopo uno shock termico rapido è di circa 10 minuti, con taratura di fabbrica a 22 °C.
È lo stesso principio fisico, applicato alla velocità dell'aria in HVAC, che sta alla base dei misuratori di portata termico massico per gas industriali: in entrambi i casi, la dissipazione di calore da un elemento riscaldato verso il fluido in movimento diventa la grandezza misurata.
Campi 0-2, 0-10, 0-20 m/s selezionabili sul campo tramite jumper, senza ri-taratura. Un solo strumento copre applicazioni a bassa, media e alta velocità.
Letture e uscite separate per velocità aria e temperatura aria (0-50 °C) in un unico dispositivo, con due segnali di uscita indipendenti.
Uscita proporzionale 0-10 V (L min 1 kΩ) o 4-20 mA (L max 400 Ω), lineare a velocità e a temperatura, per integrazione con BMS, PLC e regolatori.
Display LCD 3½ digit retroilluminato (45,7 x 12,7 mm) per lettura locale immediata di velocità e temperatura.
Relè a potenziale libero (NC, COM, NO) con punto di intervento e isteresi regolabili, 250 VAC 6A / 30 VDC 6A, per allarmi e controlli on-off senza PLC.
Sonda diametro 10 mm, lunghezza 210 mm, immersione regolabile 50-180 mm con flangia. Custodia ABS, grado di protezione IP54.
| Performance | |
| Range velocità | 0-2 m/s · 0-10 m/s · 0-20 m/s (selezionabili sul campo tramite jumper) |
| Range temperatura | 0-50 °C |
| Accuratezza 0-2 m/s | <0,2 m/s + 5% del valore letto |
| Accuratezza 0-10 m/s | <0,5 m/s + 5% del valore letto |
| Accuratezza 0-20 m/s | <1,0 m/s + 5% del valore letto |
| Deriva termica | ±0,8% FS / °C — taratura a 22 °C, stabilizzazione rapida 10 min |
| Accuratezza temperatura | <0,5 °C (per velocità > 0,5 m/s) |
| Specifiche tecniche | |
| Compatibilità fluido | Aria secca o gas non aggressivi |
| Elemento sensibile | Velocità: Pt1000 — Temperatura: NTC 10k |
| Unità di misura | m/s e °C |
| Ambiente | |
| Temperatura di esercizio | 0-50 °C |
| Temperatura di stoccaggio | -20...70 °C |
| Umidità | 0-95% rH, non condensante |
| Caratteristiche fisiche | |
| Dimensioni custodia | 90,0 x 95,0 x 36,0 mm |
| Sonda | OD 10 mm, lunghezza 210 mm dal fondo del coperchio |
| Immersione con flangia | Regolabile 50-180 mm |
| Peso | 220 g |
| Materiali | Custodia ABS, coperchio PC, sonda acciaio inox 304, flangia LLPDP |
| Grado di protezione | IP54 |
| Display | LCD 3½ digit retroilluminato, 45,7 x 12,7 mm |
| Ingresso cavo | M16 |
| Elettrico | |
| Alimentazione | 24 VDC / 24 VAC ± 10% |
| Consumo | 35 mA (50 mA con relè) + 40 mA con uscite mA |
| Uscita 1 (temperatura) | 0-10 V (L min 1 kΩ) o 4-20 mA (L max 400 Ω), lineare a temperatura |
| Uscita 2 (velocità) | 0-10 V (L min 1 kΩ) o 4-20 mA (L max 400 Ω), lineare a m/s |
| Uscita relè | SPDT potenziale libero (NC, COM, NO), 250 VAC 6A / 30 VDC 6A, punto e isteresi regolabili |
| Conformità | |
| Marcatura CE | EMC 2014/30/UE, LVD 2014/35/UE, RoHS2 2011/65/UE, WEEE 2012/19/UE |
| Descrizione | Modello | Codice prodotto |
|---|---|---|
| Trasmettitore di velocità aria all-in-one | AVT | 117.004.001 |
| Con display retroilluminato | AVT-D | 117.004.002 |
| Con display e relè regolabile | AVT-D-R | 117.004.003 |
Struttura codice ordine: AVT [serie] + -D (con display) + -R (con relè). Esempio: AVT-D-R = trasmettitore con display e relè. Prodotto similare: trasmettitore di portata DPT.
I dispositivi serie AVT sono comunemente utilizzati nei sistemi HVAC/R civili e industriali per il monitoraggio di velocità, portata e temperatura dell'aria in condotto.
Misura continua di velocità e portata aria in condotti di mandata e ripresa per verifica del corretto funzionamento dell'impianto HVAC.
Misura della temperatura dell'aria in condotto integrata nello stesso strumento, con uscita separata per la regolazione climatica.
Controllo di sistemi a portata d'aria variabile (Variable Air Volume) per ottimizzazione energetica della climatizzazione in edifici.
Integrazione con BMS di edifici per terziario, uffici, scuole, ospedali tramite uscite analogiche standard 0-10 V o 4-20 mA.
Monitoraggio velocità aria in impianti di ventilazione industriale, controllo estrazione, verifica ricambi aria ambiente.
Versione AVT-D-R con relè SPDT per segnalazione di flusso insufficiente o eccessivo senza necessità di PLC esterno.
Un sensore di velocità dell'aria a sonda termica misura la velocità sfruttando il principio della dissipazione termica: un elemento Pt1000 riscaldato cede calore all'aria che scorre, in misura proporzionale alla velocità del flusso. Più l'aria è veloce, più calore viene sottratto. L'elettronica converte questa dissipazione in segnale di velocità (m/s). Questo principio garantisce buona accuratezza anche a basse velocità, dove i tradizionali sensori a paletta perdono sensibilità. Il sensore AVT integra anche una compensazione di temperatura per la stabilità della misura.
Il sensore AVT dispone di tre range di misura selezionabili sul campo tramite jumper: 0-2 m/s (basse velocità, accuratezza <0,2 m/s + 5% del valore letto), 0-10 m/s (accuratezza <0,5 m/s + 5%), 0-20 m/s (accuratezza <1,0 m/s + 5%). Misura inoltre la temperatura dell'aria nel range 0-50 °C con accuratezza <0,5 °C per velocità superiori a 0,5 m/s. La taratura di fabbrica è a 22 °C.
Sì, il modello AVT-D-R con relè dispone di un'uscita relè SPDT a potenziale libero (contatti NC, COM, NO) con punto di intervento e isteresi regolabili, capacità 250 VAC 6A / 30 VDC 6A. Permette di realizzare allarmi o controlli on-off senza PLC esterno, ad esempio per segnalare flusso d'aria insufficiente in un condotto. Sono disponibili tre configurazioni: AVT base, AVT-D con display retroilluminato, AVT-D-R con display e relè.
Il sensore AVT è progettato per automazione edifici e sistemi HVAC/R: monitoraggio velocità e portata aria in condotto, monitoraggio temperatura in condotto, applicazioni VAV (Variable Air Volume), bilanciamento mandata-ripresa, controllo ventilazione in edifici civili e industriali. La sonda in acciaio inox 304 con collare regolabile si monta su condotti rotondi o rettangolari, lunghezza di immersione regolabile 50-180 mm. Idoneo ad aria secca o gas non aggressivi.
Il sensore AVT usa una sonda a dissipazione termica (elemento Pt1000), non a paletta. Rispetto ai tradizionali anemometri a paletta (girante), il sensore termico AVT offre migliore ripetibilità a basse velocità, nessuna parte meccanica in movimento soggetta a usura, nessuno spostamento dello zero, stabilità a lungo termine superiore e capacità di misurare velocità molto basse con buona accuratezza. È la stessa famiglia di principio fisico dei misuratori di portata termico massico per gas industriali.
Indicaci il range di velocità, il tipo di condotto (rotondo/rettangolare), le uscite richieste (analogica/relè) e l'eventuale necessità di display. Il team MCA risponde con la configurazione AVT adatta, codice prodotto e tempi di consegna entro 24-48 ore lavorative.
