Misura simultanea di 2 circuiti con un solo strumento — per centrali termiche, datacenter, ospedali, edifici pubblici, retrofit energetico PNRR. Da 3.990 €, consegna 3 settimane.
Multicanale 2026
I misuratori di portata multicanale a 2 canali MCA 206 e MCA 208 misurano simultaneamente la portata di due condotte diverse con due coppie di trasduttori clamp-on indipendenti e un solo calcolatore. Sono lo strumento standard per centrali termiche e sottocentrali dove convivono più circuiti, per datacenter con free-cooling, per ospedali con circuiti caldo e freddo, e in particolare per i retrofit energetici PNRR dove serve misurare contemporaneamente mandata e ritorno (o riscaldamento e ACS) per certificare il bilancio termico ante e post operam.
Due varianti complementari. MCA 206 è alimentato a batteria 3,6 V al litio con autonomia fino a 5 anni: per sottocentrali distribuite e installazioni senza linea elettrica. MCA 208 è AC 85-265 V con uscite complete (2× 4-20 mA, Modbus, OCT, relè allarme, data logger su SD card): per centrali termiche principali con alimentazione di rete e necessità di integrazione SCADA o BMS.
Stesso principio Transit-Time della famiglia fissa MCA 201/202, stessa accuratezza tipica ±1,0%, stesse 3 taglie di trasduttore (S/M/L) per coprire diametri da DN65 a DN6000. Ogni canale ha configurazione indipendente: può misurare circuiti di fluidi e diametri diversi.
Un misuratore multicanale a 2 canali usa due coppie di trasduttori clamp-on indipendenti (totale 4 trasduttori) connesse a un unico calcolatore. Il calcolatore acquisisce ed elabora separatamente i due segnali, restituendo per ciascun canale: portata istantanea, velocità, totalizzatori bidirezionali, qualità del segnale, allarmi. Le uscite analogiche e digitali sono indipendenti: ogni canale ha la sua 4-20 mA, il suo indirizzo Modbus, il suo totalizzatore.
La domanda commerciale è: perché comprare un multicanale invece di due monocanale? Tre risposte concrete:
L'unica condizione: i due tubi misurati devono essere fisicamente vicini al calcolatore (entro 30 m con prolunga, idealmente sotto i 10 m). Il caso ideale è una centrale termica dove i due circuiti passano nello stesso locale tecnico.
Su una sottocentrale tipica con 2 circuiti (mandata riscaldamento + ACS) il confronto economico tra le due soluzioni è:
4.380 €
2× MCA 201 M (2.190 €)
+ 2 punti di posa
+ 2 cavi BMS
+ 2 manutenzioni
4.290 €
1× MCA 208 multicanale
+ 1 punto di posa
+ 1 cavo BMS
+ 1 manutenzione
Risparmio diretto: 90 € sull'acquisto + costi di installazione e integrazione BMS dimezzati. Risparmio sul ciclo di vita: una sola manutenzione, una sola taratura periodica. Su impianti con 4 o 6 circuiti il vantaggio cresce proporzionalmente.

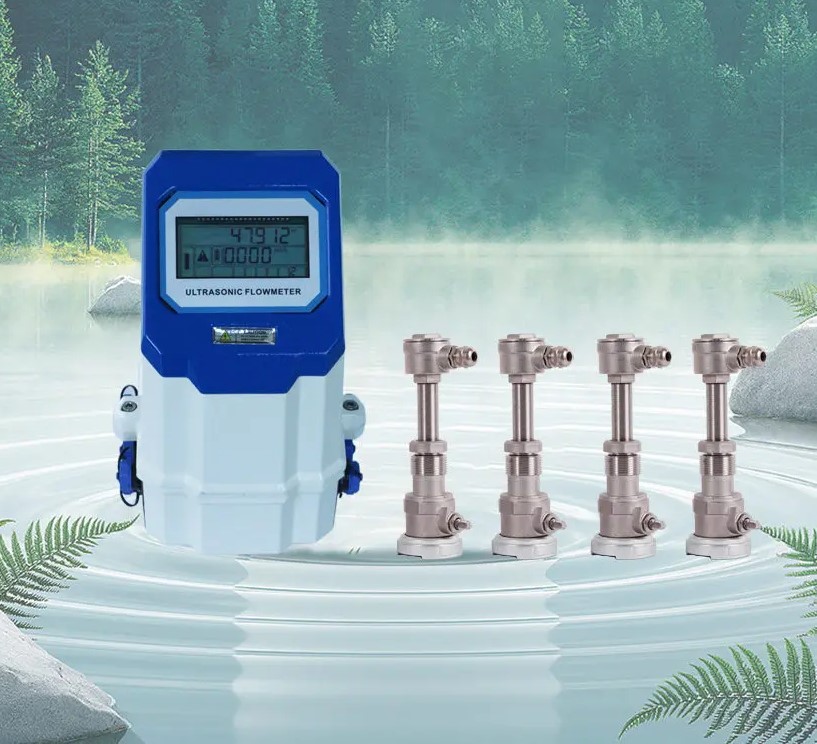

L'MCA 206 è il multicanale alimentato a batteria 3,6 V al litio con autonomia tipica fino a 5 anni. Risolve il problema più comune delle sottocentrali distribuite: nessuna linea elettrica disponibile nei pozzetti, nei locali tecnici nascosti, nei box di sottocentrali periferiche su grandi edifici e complessi residenziali.
Calcolatore in custodia IP65 con display LCD configurabile in italiano. Acquisizione configurabile da 5 secondi a 100 ore (la frequenza determina l'autonomia: 5 anni a 1-5 minuti standard, 1 anno a 1 secondo continuo, oltre 7 anni in Sleep). Uscita RS485 Modbus RTU per integrazione BMS via cavo dati a bassa corrente.
Caso d'uso tipico: complesso residenziale o terziario con sottocentrali di teleriscaldamento distribuite, nessuna linea 230 V disponibile (le sottocentrali sono spesso in cavedi tecnici o pozzetti). MCA 206 viene installato in 30 minuti, registra mandata e ritorno per anni, trasmette via Modbus al BMS centrale via cavo dati. Nessuna opera elettrica, nessun fermo, nessun rischio.

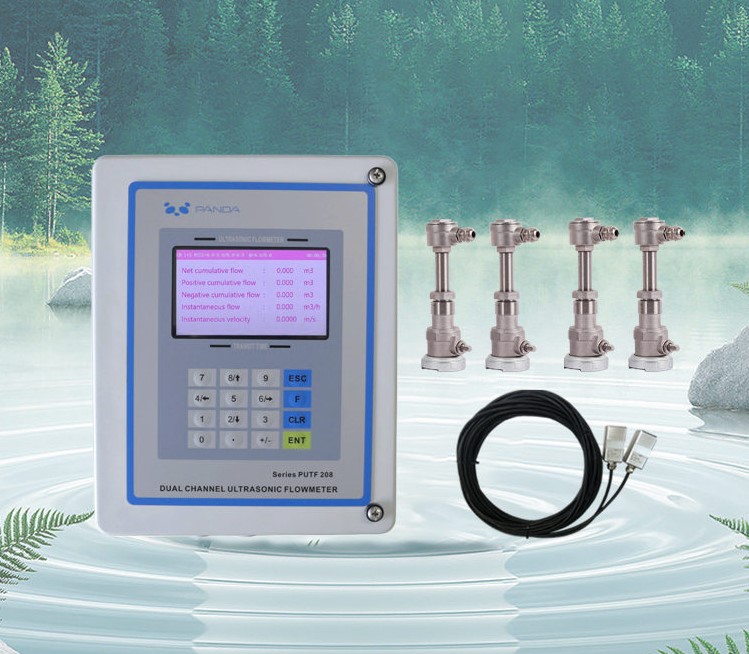

L'MCA 208 è il multicanale alimentato in AC 85-265 V (o DC 12-36 V su richiesta) per centrali termiche principali con alimentazione di rete disponibile. È la versione top di gamma della famiglia clamp-on MCA con tutte le uscite disponibili: 2× 4-20 mA indipendenti, uscita OCT per impulsi configurabili, relè di allarme, RS485 Modbus RTU, data logger su SD card per acquisizione storica completa.
Calcolatore in custodia IP66 resistente a polvere e umidità di ambiente tecnico, display LCD esteso con menu in italiano, software PC opzionale per configurazione avanzata e analisi profili di consumo. Compatibile con BMS Honeywell, Siemens Desigo, Trend, Carel, Niagara N4 e con SCADA Wonderware, Iconics, Citect, Movicon: mappa registri Modbus standard e documentata, supporto integrazione da parte di MCA.
Caso d'uso tipico: retrofit energetico PNRR M2C3 di una scuola o di un ospedale con centrale termica esistente da rendicontare. MCA 208 installato in centrale, due canali su mandata riscaldamento + circuito ACS, integrazione BMS via Modbus, registrazione completa di profili di consumo orari su SD card per la relazione tecnica di rendicontazione del bando.
Strumentazione branded equivalente: 5.500 – 9.000 € con consegna 8-12 settimane. MCA distribuisce direttamente con un solo livello di intermediazione, elimina il sovrapprezzo del brand e consegna in 3 settimane.
Multicanale a batteria 3,6 V
Versione a batteria al litio con autonomia fino a 5 anni per sottocentrali senza linea elettrica. Custodia IP65, 2 canali indipendenti, uscita Modbus RS485 per integrazione BMS. Ideale per sottocentrali di teleriscaldamento distribuite, edifici con cavedi tecnici, complessi residenziali multipli.
Equivalente branded: 5.500-8.000 €
Consegna: 3 settimane
Multicanale AC con uscite complete
Versione top di gamma alimentata AC 85-265 V con tutte le uscite: 2× 4-20 mA, Modbus, OCT, relè allarme, data logger SD card. Custodia IP66, display LCD esteso, software PC. Per centrali termiche principali, datacenter, ospedali, retrofit PNRR M2C3 con integrazione BMS / SCADA completa.
Equivalente branded: 6.000-9.000 €
Consegna: 3 settimane
💰 Trasparenza prezzo + 🚚 consegna 3 settimane: i prezzi indicati sono listino MCA franco Bollate (MI), IVA esclusa. Il kit include 2 coppie di trasduttori clamp-on (taglie S/M/L a scelta in funzione dei diametri tubo del cliente), cinghie inox, gel di accoppiamento, cavi 5 m. Coppie aggiuntive di trasduttori e prolunghe cavo disponibili su richiesta. Richiedi quotazione personalizzata per progetti, gare PNRR M2C3, integrazioni BMS complesse.
Le applicazioni più richieste per la coppia MCA 206/208 in centrali termiche, datacenter, edifici pubblici e retrofit energetico. La regola: MCA 206 dove non c'è linea elettrica, MCA 208 dove c'è (e serve integrazione BMS).
L'applicazione più richiesta del cluster multicanale. I bandi PNRR Missione 2 Componente 3 (gestiti da MIT, MASE, regioni) finanziano la riqualificazione energetica di scuole, ospedali, uffici pubblici, palazzetti dello sport. Per accedere al finanziamento serve una misura di consumo termico ante operam (baseline) e post operam (verifica risparmio raggiunto), spesso su più circuiti contemporaneamente (riscaldamento + ACS, mandata + ritorno).
Il multicanale MCA 208 misura 2 circuiti con un solo strumento, registra profili orari su SD card per settimane consecutive, esporta dati CSV per la relazione tecnica di rendicontazione del bando. Per progetti distribuiti su più padiglioni o più sottocentrali si usa l'MCA 206 a batteria nei punti senza alimentazione. MCA fornisce supporto al capitolato di gara PNRR e ai disciplinari tecnici delle stazioni appaltanti.
Modello consigliato: MCA 208 (4.290 €) per centrale principale con BMS · MCA 206 (3.990 €) per sottocentrali periferiche senza linea elettrica · Mix configurabile su progetti complessi · Supporto MCA al capitolatoCentrali termiche con potenze da 500 kW a 5 MW: condomini grandi, edifici terziari, ospedali, scuole superiori. Tipicamente 2-4 circuiti termici (riscaldamento radianti, riscaldamento fancoil, ACS, eventualmente raffrescamento estivo). Una sola centrale richiede 2 o 3 misuratori multicanale per coprire tutti i circuiti.
Modello consigliato: MCA 208 (4.290 €) con integrazione BMS · Uscita Modbus verso BMS Honeywell / Siemens Desigo / Trend / Niagara N4Sottocentrali distribuite in reti di teleriscaldamento urbane, alimentate dalla centrale di cogenerazione del gestore. Spesso in cavedi tecnici, locali ciechi, pozzetti interrati senza alimentazione di rete. Misura della portata della rete primaria (acqua surriscaldata 90-110 °C) e della rete secondaria (impianti utenza).
Modello consigliato: MCA 206 (3.990 €) a batteria 5 anni · Trasmissione dati Modbus su cavo bassa corrente verso concentratore di reteMisura simultanea della portata del chilled water in mandata (verso i CRAC) e del circuito di free-cooling in modalità economizer. Indispensabile per certificazione PUE, ottimizzazione della commutazione tra raffreddamento meccanico e free-cooling, monitoraggio efficienza energetica del centro di calcolo.
Modello consigliato: MCA 208 (4.290 €) con compensazione glicole etilenico fino al 50% · Integrazione DCIM (Data Center Infrastructure Management) via ModbusOspedali con centrale di cogenerazione a gas naturale che produce contemporaneamente energia elettrica e calore. Misura della portata del circuito di recupero termico del cogeneratore e del circuito di riscaldamento ausiliario da caldaia tradizionale. Bilancio termico per certificazione del rendimento globale dell'impianto e per i certificati bianchi (TEE).
Modello consigliato: MCA 208 (4.290 €) con uscite complete · Relè allarme per soglia critica sui circuiti vitaliContratti ESCo con garanzia di risparmio energetico (energy performance contracting) su edifici complessi: l'ESCo investe sul retrofit e si ripaga con il risparmio energetico misurato. La misura precisa e affidabile della portata sui circuiti termici principali è contrattuale per certificare il risparmio garantito al cliente finale.
Modello consigliato: MCA 208 (4.290 €) con data logger continuativo · Esportazione CSV per reportistica IPMVP e M&V (Measurement & Verification)| Parametro | MCA 206 | MCA 208 |
|---|---|---|
| Principio di misura | Transit-Time ad ultrasuoni | |
| Numero canali | 2 canali indipendenti | |
| Tipo di posa | Trasduttori clamp-on esterni a inserzione (su richiesta) | |
| Range velocità | 0,03 – 12 m/s, bidirezionale per ogni canale | |
| Accuratezza | ±1,0% del valore letto per canale | |
| Diametri tubo | DN65 – DN6000 (3 taglie trasduttore S/M/L per canale) | |
| Diametri canali | Indipendenti: ogni canale può lavorare su diametro e materiale diverso | |
| Materiali tubo | Acciaio, inox, rame, PVC, PEAD, ghisa, fibra di vetro | |
| Temperatura fluido | −40 °C a +85 °C standard, alta temperatura su richiesta | |
| Fluidi | Liquidi puliti: acqua, miscele glicolate fino al 50%, oli, chimici filtrati | |
| Compensazione fluido | Per canale, indipendente: acqua / glicole etilenico / glicole propilenico / olio | |
| Grado di protezione | IP65 calcolatore + IP68 trasduttori | IP66 calcolatore + IP68 trasduttori |
| Alimentazione | Batteria 3,6 V litio | AC 85-265 V o DC 12-36 V |
| Autonomia (modalità standard) | Fino a 5 anni | Continua da rete |
| Uscite analogiche | Nessuna (a batteria) | 2× 4-20 mA, OCT impulsi, relè allarme |
| Uscita digitale | RS485 Modbus RTU | RS485 Modbus RTU (4800-115.200 bps) |
| Data logger | Memoria interna base | Esteso su SD card, intervallo 5 s – 100 h |
| Display | LCD retroilluminato | LCD esteso con menu in italiano |
| Cavo trasduttori | 5 m per canale, estendibile fino a 30 m | |
| Software PC | Esportazione base | Configurazione avanzata + analisi profili di consumo |
| BMS supportati | Honeywell, Siemens Desigo, Trend, Carel, Niagara N4 | |
| SCADA supportati | Wonderware, Iconics, Citect, Movicon | |
Il mercato del clamp-on multicanale in Italia è nicchia specialistica con pochi fornitori e prezzi alti. La proposta MCA si distingue su quattro aspetti che contano davvero in fase di gara o di scelta tecnica.
MCA 208 a 4.290 € contro 6.000-9.000 € del branded. MCA 206 a 3.990 € contro 5.500-8.000 €. Su gare PNRR con molti punti di misura il risparmio diventa significativo (10 punti di misura: 8.700 € di differenza minima). Stesso principio Transit-Time, stessa accuratezza ±1%, stesse compatibilità BMS / SCADA.
I bandi PNRR M2C3 hanno scadenze rigide di esecuzione: ogni settimana di ritardo nella consegna della strumentazione si traduce in ritardo del cantiere e potenziale revoca del finanziamento. 3 settimane di consegna MCA contro 8-12 settimane del branded sono la differenza tra rispettare la scadenza o perdere il finanziamento.
I disciplinari tecnici PNRR M2C3 hanno requisiti specifici sulla strumentazione di misura (uscite digitali, data logger, integrazione BMS, indipendenza dei canali). MCA fornisce supporto tecnico in italiano al RUP della stazione appaltante per la stesura del capitolato corretto: caratteristiche minime, riferimenti normativi, formati di rendicontazione. Servizio gratuito pre-vendita.
Mappa registri Modbus standard documentata, supporto integrazione con i principali BMS italiani (Honeywell, Siemens Desigo, Trend, Carel, Niagara N4) e con piattaforme SCADA (Wonderware, Iconics, Citect, Movicon). MCA fornisce file di configurazione pre-pronti per i BMS più diffusi, riducendo i tempi di messa in servizio dell'integratore.
Inviaci i dati del progetto e ti rispondiamo entro 24 ore con la configurazione consigliata (MCA 206 batteria o MCA 208 AC, mix su progetti distribuiti) e un'offerta tecnica:
Multicanale significa che lo strumento misura simultaneamente la portata di due condotte diverse, ognuna con una coppia di trasduttori clamp-on dedicati. Il calcolatore acquisisce ed elabora indipendentemente i segnali dei due canali, restituendo due valori di portata, due totalizzatori e due uscite digitali. È particolarmente utile in centrali termiche e sottocentrali dove convivono più circuiti (mandata riscaldamento + ACS, oppure mandata + ritorno, oppure circuito caldo + circuito freddo): permette di misurare tutto con un solo strumento invece di acquistarne due separati.
MCA 206 è alimentato a batteria 3,6 V al litio con autonomia tipica fino a 5 anni: è progettato per sottocentrali e installazioni distribuite senza linea elettrica disponibile. Ha uscita Modbus RTU per integrazione BMS via cavo. MCA 208 è alimentato AC 85-265 V o DC 12-36 V e ha uscite complete (2× 4-20 mA, Modbus, OCT, relè allarme, data logger su SD card): è progettato per centrali termiche principali con alimentazione di rete disponibile e necessità di integrazione SCADA completa. Stesso principio di misura, stessa accuratezza, stessa precisione.
Sì. Ogni canale ha configurazione indipendente: tipo di fluido, percentuale di glicole, diametro e materiale del tubo. Si possono misurare contemporaneamente, ad esempio, un canale di acqua calda di riscaldamento (acqua pura 80 °C) e un canale di chilled water (miscela acqua-glicole 30% a 7 °C) sulla stessa sottocentrale. La compensazione di velocità del suono viene applicata automaticamente per ciascun canale.
L'autonomia tipica della batteria al litio dell'MCA 206 è fino a 5 anni in modalità standard con acquisizione ogni 1-5 minuti e trasmissione dati periodica. In modalità acquisizione continua ad alta frequenza (1 secondo) l'autonomia scende a circa 1 anno. In modalità Sleep estesa con risveglio per soglia di evento o richiesta esterna, può raggiungere 7-8 anni. La batteria è sostituibile a fine vita senza necessità di rispedire lo strumento in fabbrica.
Sì. MCA 208 ha uscita RS485 Modbus RTU configurabile da 4800 a 115.200 bps con mappa registri standard e documentata, perfettamente compatibile con BMS Honeywell, Siemens Desigo, Trend, Carel, Niagara N4, e con piattaforme SCADA Wonderware, Iconics, Citect, Movicon. In aggiunta uscite 4-20 mA, OCT per impulsi e relè allarme per integrazione con PLC tradizionali Schneider, Siemens S7, Rockwell, Beckhoff. MCA fornisce supporto tecnico per integrazione e documentazione dei registri Modbus.
Sì, è una delle applicazioni più richieste. I bandi PNRR Missione 2 Componente 3 sulla riqualificazione energetica degli edifici pubblici richiedono misura del consumo termico ante operam (prima dell'intervento) e post operam (dopo l'intervento) per certificare il risparmio raggiunto e accedere all'erogazione del finanziamento. Il multicanale permette di misurare con un solo strumento i circuiti principali della centrale termica (riscaldamento, ACS, raffrescamento), con data logger settimanale e profili orari esportabili in CSV per la relazione tecnica di rendicontazione. MCA fornisce supporto al capitolato di gara.
Sì, e qui sta il valore. Due misuratori monocanale MCA 201 M costano 4.380 € (2× 2.190 €), un MCA 208 multicanale costa 4.290 €: stesso costo a fronte di due canali ma con un solo calcolatore, una sola installazione, un solo punto di integrazione BMS, un solo cavo dati. Su edifici grandi con 4 circuiti due multicanale MCA 208 (8.580 €) sostituiscono quattro monocanale (8.760 €) con vantaggio operativo evidente. La convenienza vera però non è solo nel prezzo ma nella semplicità: meno cavi, meno punti di integrazione, meno manutenzione.
No. Ogni canale ha configurazione indipendente quindi può lavorare su diametri e materiali di tubo diversi. Si può misurare contemporaneamente, ad esempio, un canale di mandata DN200 in acciaio e un canale di ACS DN50 in rame. I trasduttori si scelgono di taglie diverse (S/M/L) per ognuno dei due canali, MCA configura il kit corretto in base ai diametri comunicati dal cliente.
MCA fornisce i misuratori di portata multicanale MCA 206 e MCA 208 in tutta Italia con supporto tecnico, supporto al capitolato PNRR e assistenza in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio, Toscana, Campania, Puglia e su tutto il territorio nazionale.
