MCA 301 fisso e MCA 305 portatile — per mandate pompe fanghi, ricircoli biologici, slurry, abrasivi. Senza tagliare il tubo. Da 2.490 €, consegna 3 settimane.
Doppler tubo pieno 2026
Quando il liquido è sporco — fanghi di depurazione, reflui densi, slurry, abrasivi, miscele aerate — e scorre in una tubazione piena e in pressione (mandata di una pompa, ricircolo biologico, linea di processo), la tecnologia corretta è il Doppler ad ultrasuoni non invasivo. I trasduttori si fissano all'esterno del tubo: niente taglio della tubazione, niente fermo impianto, niente perdita di carico, niente contatto col fluido abrasivo.
MCA distribuisce due versioni: MCA 301 fisso per il monitoraggio permanente di una linea, MCA 305 portatile in valigia con batteria 50 ore per audit, verifiche e campagne di misura temporanee. Entrambi misurano su diametri da DN40 a DN6000, su un'ampia gamma di materiali di tubo, con il fluido che resta intoccato all'interno della tubazione.
Questa pagina copre il caso specifico del liquido sporco in tubo pieno. Per liquidi sporchi a pelo libero o in canale (fognatura gravitazionale, sfioratori, canali) la soluzione è la famiglia MCA 501 Doppler. Per liquidi puliti in tubo pieno (HVAC, chilled water) la soluzione è il Transit-Time MCA 201/203/205.
Il principio Doppler sfrutta proprio quello che disturba le altre tecnologie: le particelle nel liquido. Un trasduttore esterno emette un fascio di ultrasuoni nel fluido; le particelle solide e le bolle in sospensione riflettono il segnale; la variazione di frequenza del segnale riflesso (effetto Doppler) è direttamente proporzionale alla velocità del fluido. Più il liquido è "sporco", meglio funziona — l'esatto opposto del Transit-Time.
I trasduttori sono clamp-on, cioè si fissano all'esterno della tubazione con fascette, senza forare e senza contatto col fluido. Le conseguenze pratiche per un liquido abrasivo e carico sono decisive:
La condizione di funzionamento è precisa: il liquido deve contenere almeno 100 ppm di riflettori (solidi sospesi o bolle) di dimensione minima 100 micron, e il tubo deve essere sempre pieno e in pressione. Se queste condizioni non sono soddisfatte la tecnologia corretta è un'altra (vedi sezione limiti tecnici, dichiarata apertamente).

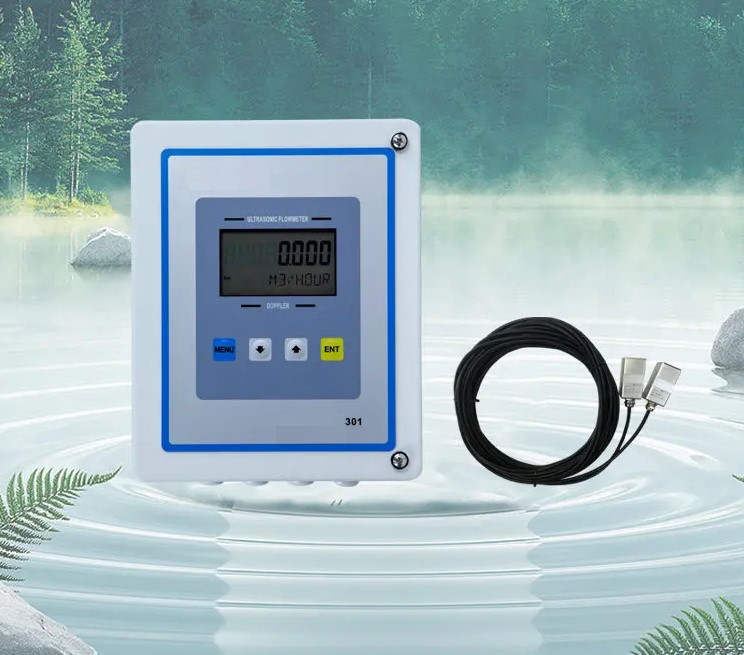

L'MCA 301 è la versione fissa per il monitoraggio continuo di una linea fanghi o di un liquido carico in pressione. Calcolatore alimentato in AC 85-265 V + DC 24 V, trasduttori clamp-on esterni con cavo standard 5 m, uscite 4-20 mA e OCT (open collector) per impulsi configurabili e collegamento a PLC, datalogger o sistema di telecontrollo del depuratore.
Copre diametri da DN40 a DN6000 e temperatura del fluido da −40 a +85 °C. Tipica installazione: mandata della pompa fanghi in un depuratore, dove serve sapere in continuo quanta portata di fango viene estratta dal sedimentatore, ricircolata in vasca biologica o inviata alla disidratazione. Lo strumento si monta in 30 minuti sul tubo esistente, senza fermare la pompa, senza svuotare la linea.
Caso d'uso tipico: il gestore di un depuratore deve conoscere e registrare la portata della linea di ricircolo fanghi biologici per ottimizzare il processo a fanghi attivi e per la rendicontazione del bilancio di processo. Con un misuratore tradizionale dovrebbe tagliare il tubo, fermare la linea, installare un sensore a contatto soggetto a usura. Con l'MCA 301 lo applica all'esterno e ha la misura subito, per sempre, senza manutenzione del sensore.

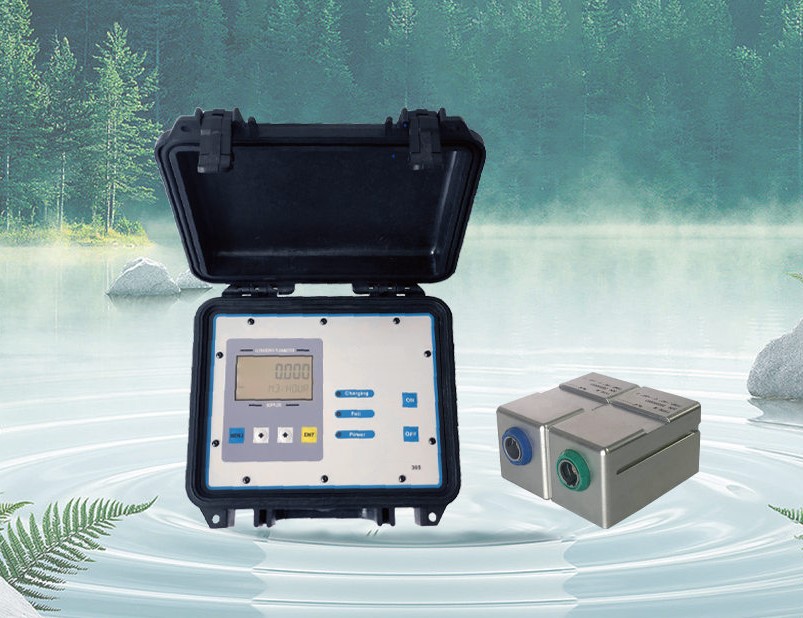

L'MCA 305 è la versione portatile in valigia rigida, con batteria al litio integrata che lavora fino a 50 ore in continuo. Stesso principio Doppler dell'MCA 301, stessa gamma di diametri DN40-DN6000, ma pensato per chi deve misurare in più punti, una tantum, senza installazione permanente: audit di processo, verifiche su impianti esistenti, diagnosi, campagne di misura temporanee, taratura incrociata di altri strumenti.
Uscite 4-20 mA e OCT per collegare un datalogger esterno durante le campagne di misura. Alimentazione di rete AC 85-265 V per misure di lunga durata oltre le 50 ore di autonomia della batteria.
Caso d'uso tipico: lo studio di ingegneria incaricato di ottimizzare il processo fanghi di un depuratore deve misurare le portate reali di estrazione, ricircolo e supero su 4-5 punti diversi dell'impianto, per due settimane, prima di proporre un intervento. Con l'MCA 305 arriva in cantiere, monta il sensore sul primo tubo, misura, registra, sposta sul punto successivo. Nessuna installazione fissa, nessun fermo impianto, dati completi per la relazione tecnica. Disponibile anche a noleggio per chi lo usa solo per il progetto.
Due versioni della stessa tecnologia Doppler non invasiva. Strumentazione branded equivalente: 4.000 – 8.000 € con consegna 8-12 settimane. MCA distribuisce direttamente con un solo livello di intermediazione, elimina il sovrapprezzo del brand e consegna in 3 settimane.
Doppler fisso, monitoraggio permanente
Versione fissa per il monitoraggio continuo di una linea fanghi o liquido carico in pressione. Alimentazione AC 85-265 V + DC 24 V, uscite 4-20 mA e OCT, diametri DN40-DN6000. Per mandate pompe fanghi, ricircoli biologici, linee di processo permanenti.
Equivalente branded: 4.000-7.000 €
Consegna: 3 settimane
Doppler portatile, batteria 50h
Versione portatile in valigia con batteria al litio 50 ore di autonomia. Stesso principio e stessa gamma diametri dell'MCA 301. Per audit di processo, verifiche su impianti esistenti, diagnosi, campagne di misura temporanee. Disponibile anche a noleggio.
Equivalente branded: 5.000-8.000 €
Noleggio: tariffe su richiesta
💰 Trasparenza prezzo + 🚚 consegna 3 settimane: i prezzi indicati sono listino MCA franco Bollate (MI), IVA esclusa, per quantità standard. Non vendiamo strumentazione economica: vendiamo strumentazione giustamente prezzata, con supporto tecnico in italiano, configurazione pre-spedizione e garanzia. Richiedi quotazione personalizzata per progetti, gare, quantità e noleggio MCA 305.
Le applicazioni più richieste per la coppia MCA 301/305 su liquidi carichi in tubo pieno. La regola: MCA 301 dove serve monitoraggio permanente, MCA 305 dove serve audit o misura temporanea su più punti.
Il caso d'uso più richiesto. In un depuratore le linee fanghi sono ovunque: ricircolo dei fanghi biologici dal sedimentatore secondario alla vasca di ossidazione, estrazione dei fanghi di supero, alimentazione dei fanghi alla disidratazione (centrifuga, nastropressa, filtropressa), ricircolo dei fanghi di primario. Tutte linee piene, in pressione, ricche di solidi: le condizioni ideali per il Doppler non invasivo.
Il misuratore tradizionale a inserzione o elettromagnetico richiede taglio del tubo, fermo della linea, e su fanghi soffre di usura e intasamento. L'MCA 301 si applica all'esterno del tubo esistente, in 30 minuti, senza fermare la pompa, e non ha parti a contatto col fluido: zero usura, zero intasamento, zero manutenzione del sensore. Il dato di portata fanghi serve per ottimizzare il processo a fanghi attivi, calcolare l'età del fango, dimensionare il polielettrolita, rendicontare il bilancio di processo.
Modello consigliato: MCA 301 (2.490 €) fisso per monitoraggio permanente del ricircolo · MCA 305 (3.490 €) portatile per audit di processo su più linee · uscita 4-20 mA verso SCADA depuratoreMisura della portata sulla mandata di pompe a vite, monovite, peristaltiche, a lobi o centrifughe che movimentano fanghi, morchie, reflui densi. Tubazione sempre piena e in pressione, fluido carico: condizioni ottimali. Permette di verificare il rendimento reale della pompa, individuare cavitazione o usura della girante, dimensionare interventi di manutenzione.
Modello consigliato: MCA 301 (2.490 €) per monitoraggio fisso · oppure MCA 305 (3.490 €) per verifica diagnostica spot del rendimento pompaMisura di slurry (sospensioni acqua-solido) in impianti minerari, cave, lavaggio inerti, flottazione, trasporto idraulico di materiale. Fluidi molto carichi e abrasivi che distruggerebbero rapidamente un sensore a contatto. Il Doppler non invasivo è spesso l'unica tecnologia praticabile su queste linee.
Modello consigliato: MCA 301 (2.490 €) fisso resistente perché non ha parti a contatto con l'abrasivo · verifica fattibilità sul materiale del tubo (vedi limiti)Misura di impasti fibrosi, fanghi di cartiera, acque di processo cariche nell'industria della carta. Linee in pressione con sospensioni fibrose che intasano i misuratori intrusivi. Il Doppler clamp-on misura senza inserirsi nel flusso, evitando il problema dell'accumulo di fibra sul sensore.
Modello consigliato: MCA 301 (2.490 €) per monitoraggio linea · MCA 305 (3.490 €) per audit di bilancio idrico di cartieraMisura della portata di latte di calce, polielettrolita, reagenti densi nei sistemi di dosaggio di depuratori e impianti chimici. Fluidi carichi che sporcano e incrostano i sensori a contatto. Il Doppler verifica che la portata di reagente dosata sia quella di progetto, indispensabile per il controllo di processo.
Modello consigliato: MCA 301 (2.490 €) fisso su linea dosaggio · verifica preliminare di concentrazione riflettori minima (100 ppm / 100 micron)Studi di ingegneria, energy manager di processo e consulenti che devono misurare portate reali di linee fanghi esistenti per ottimizzare un impianto, dimensionare un revamping, verificare un collo di bottiglia idraulico. Misure su più punti, durata 1-4 settimane, senza installazione permanente né fermo impianto.
Modello consigliato: MCA 305 (3.490 €) portatile con batteria 50h e uscite per datalogger · disponibile a noleggio per il singolo progettoCoerentemente con il modo in cui MCA lavora, dichiariamo i limiti prima della vendita, non dopo. Il Doppler non invasivo è potente nel suo dominio ma ha vincoli precisi. Se la tua applicazione ricade in uno di questi casi, te lo diciamo e ti proponiamo la tecnologia corretta — che spesso abbiamo comunque a catalogo.
| Parametro | MCA 301 | MCA 305 |
|---|---|---|
| Principio di misura | Doppler ad ultrasuoni (riflessione da particelle in sospensione) | |
| Tipo di posa | Clamp-on esterno, nessun taglio del tubo | |
| Versione | Fissa, montaggio a parete | Portatile in valigia rigida |
| Diametri tubo | DN40 – DN6000 | |
| Fluido richiesto | Liquido con ≥ 100 ppm di riflettori (solidi/bolle) ≥ 100 micron | |
| Temperatura fluido | −40 °C ÷ +85 °C | |
| Materiali tubo compatibili | Acciaio inox, acciaio al carbonio in buono stato, PVC, PEAD, PP, vetroresina | |
| Materiali tubo NON compatibili | Ghisa, cemento-amianto, vecchio acciaio al carbonio corroso/incrostato | |
| Accuratezza tipica | ±2% fondo scala (in funzione di concentrazione e distribuzione riflettori) | |
| Uscite | 4-20 mA + OCT (open collector) per impulsi configurabili | |
| Alimentazione | AC 85-265 V + DC 24 V | AC 85-265 V + batteria litio integrata |
| Autonomia batteria | — (alimentazione di rete) | Fino a 50 ore in continuo |
| Cavo trasduttori | 5 m standard, estendibile | |
| Display | Display con menu in italiano per configurazione tubo e fluido | |
| Disponibile a noleggio | No (versione fissa) | Sì, a settimana o a mese |
Il mercato del Doppler clamp-on in Italia è presidiato da marchi internazionali con prezzi alti e consegne lunghe. La proposta MCA si distingue su quattro punti che contano davvero quando si deve misurare un liquido difficile.
MCA 301 fisso a 2.490 € contro 4.000-7.000 € del branded. MCA 305 portatile a 3.490 € contro 5.000-8.000 €. Stesso principio Doppler, stessa gamma di diametri, stessa logica di installazione. Non vendiamo strumentazione economica: vendiamo strumentazione giustamente prezzata.
Tempi di consegna standard del branded: 8-12 settimane. MCA consegna in 3 settimane grazie a un solo livello di intermediazione. Decisivo quando una linea fanghi è ferma o quando un audit di processo ha una scadenza contrattuale.
Il Doppler ha limiti reali (materiale del tubo, concentrazione minima di riflettori, accuratezza). MCA li dichiara prima dell'offerta e, se l'applicazione non è adatta, propone la tecnologia corretta — elettromagnetico, Transit-Time o famiglia 501 — che comunque ha a catalogo. Niente resi, niente clienti scontenti.
MCA copre tutte le tecnologie: Doppler in tubo pieno (questa pagina), Doppler in canale aperto (famiglia 501), Transit-Time per liquidi puliti, elettromagnetico per fanghi. Un unico interlocutore tecnico per qualsiasi punto di misura dell'impianto.
Inviaci i dati dell'applicazione e ti rispondiamo entro 24 ore con la valutazione di fattibilità (compatibilità tubo e fluido), la configurazione consigliata e un'offerta tecnica onesta:
Non invasivo significa che i trasduttori si fissano all'esterno della tubazione, senza tagliarla e senza venire in contatto col fluido. Doppler indica il principio di misura: gli ultrasuoni vengono riflessi dalle particelle solide o dalle bolle in sospensione nel liquido, e la variazione di frequenza del segnale riflesso è proporzionale alla velocità del fluido. È la tecnologia corretta per misurare liquidi sporchi (fanghi, reflui densi, slurry) in tubazioni piene e in pressione senza interrompere il processo.
MCA 301 è la versione fissa per installazione permanente, alimentata in rete AC 85-265 V + DC 24 V, con uscite 4-20 mA e OCT, per il monitoraggio continuo di una linea. MCA 305 è la versione portatile in valigia con batteria al litio integrata che lavora fino a 50 ore in continuo, pensata per audit, verifiche su impianti esistenti, campagne di misura temporanee e diagnosi. Stesso principio Doppler, stessa gamma di diametri tubo DN40-DN6000, stessi limiti sui materiali del tubo.
Funziona su liquidi che contengono almeno 100 ppm di riflettori (solidi sospesi o bolle d'aria) di dimensione minima 100 micron. In pratica: fanghi di depurazione, miscele aerate, reflui industriali densi, slurry minerari, fanghi di cartiera, latte di calce, polielettrolita, acque cariche di sedimenti. NON funziona su liquidi puliti come acqua di rete, acqua demineralizzata, glicole HVAC filtrato: per quei casi serve la tecnologia Transit-Time della famiglia MCA 201/203/205.
Il Doppler non invasivo non può misurare su tubi in ghisa, cemento-amianto e vecchio acciaio al carbonio con parete corrosa o incrostata. Questi materiali disperdono o assorbono il segnale acustico in modo eccessivo. Funziona invece regolarmente su acciaio inox, acciaio al carbonio in buono stato, PVC, PEAD, PP, vetroresina. Per linee in ghisa carica di fanghi la soluzione corretta è un misuratore elettromagnetico a inserzione o in linea: MCA fornisce anche quello.
L'accuratezza tipica del Doppler clamp-on è dell'ordine di ±2% del fondo scala in condizioni di buona concentrazione e distribuzione uniforme dei riflettori. È inferiore a quella del Transit-Time su liquidi puliti (±1%), ma è l'unica tecnologia non invasiva che funziona su liquidi sporchi in tubo pieno. Per misure fiscali o di rendicontazione su fanghi è più indicato un misuratore elettromagnetico in linea, che però richiede taglio del tubo e fermo impianto.
Sì, è una delle applicazioni più tipiche. La mandata di una pompa fanghi (a vite, peristaltica, monovite, centrifuga) è una tubazione sempre piena e in pressione, con fluido ricco di solidi: condizioni ideali per il Doppler non invasivo. Si installa in 30 minuti sul tubo esistente senza fermare la pompa e senza modificare l'idraulica. Tipico in linea fanghi di depuratore, ricircolo fanghi biologici, estrazione fanghi di supero, alimentazione disidratazione.
Sì, MCA 305 portatile è disponibile anche a noleggio per chi ne ha bisogno solo per una campagna di misura specifica o un audit una tantum, con tariffe trasparenti a settimana o a mese. Il costo del primo periodo di noleggio può essere scalato dal prezzo di acquisto se il cliente decide poi di comprare. Richiedi le tariffe via email.
Stessa famiglia tecnologica (Doppler ad ultrasuoni) ma applicazione diversa. La famiglia MCA 501 misura in canale aperto o condotto NON pieno (fognatura gravitazionale, canali, sfioratori CSO), dove serve misurare contemporaneamente livello e velocità. MCA 301/305 misura in tubo PIENO e in pressione (mandate pompe, ricircoli), dove il livello non serve e basta la velocità. La regola: liquido sporco a pelo libero o gravitazionale → MCA 501; liquido sporco in tubo pieno in pressione → MCA 301/305.
