Guida alla selezione tra livellostati visivi in PVC e inox, indicatori a riflessione e magnetici per le cinque applicazioni più frequenti negli impianti di trattamento acque.
Pagina caso applicativo · trattamento acque
Negli impianti di trattamento acque industriali la pressione è quasi sempre moderata e la temperatura raramente è critica. La variabile che decide la selezione è la chimica del fluido: acqua grezza, acqua trattata, ipoclorito, soda caustica, acido cloridrico, polielettroliti, fanghi.
Per chi progetta o costruisce impianti di trattamento acque (potabilizzazione, depurazione industriale, recupero acque di processo, demineralizzazione), la scelta dell'indicatore di livello si gioca su un trade-off tra resistenza chimica, costo e integrazione del segnale elettrico per l'automazione di pompe e cicli.

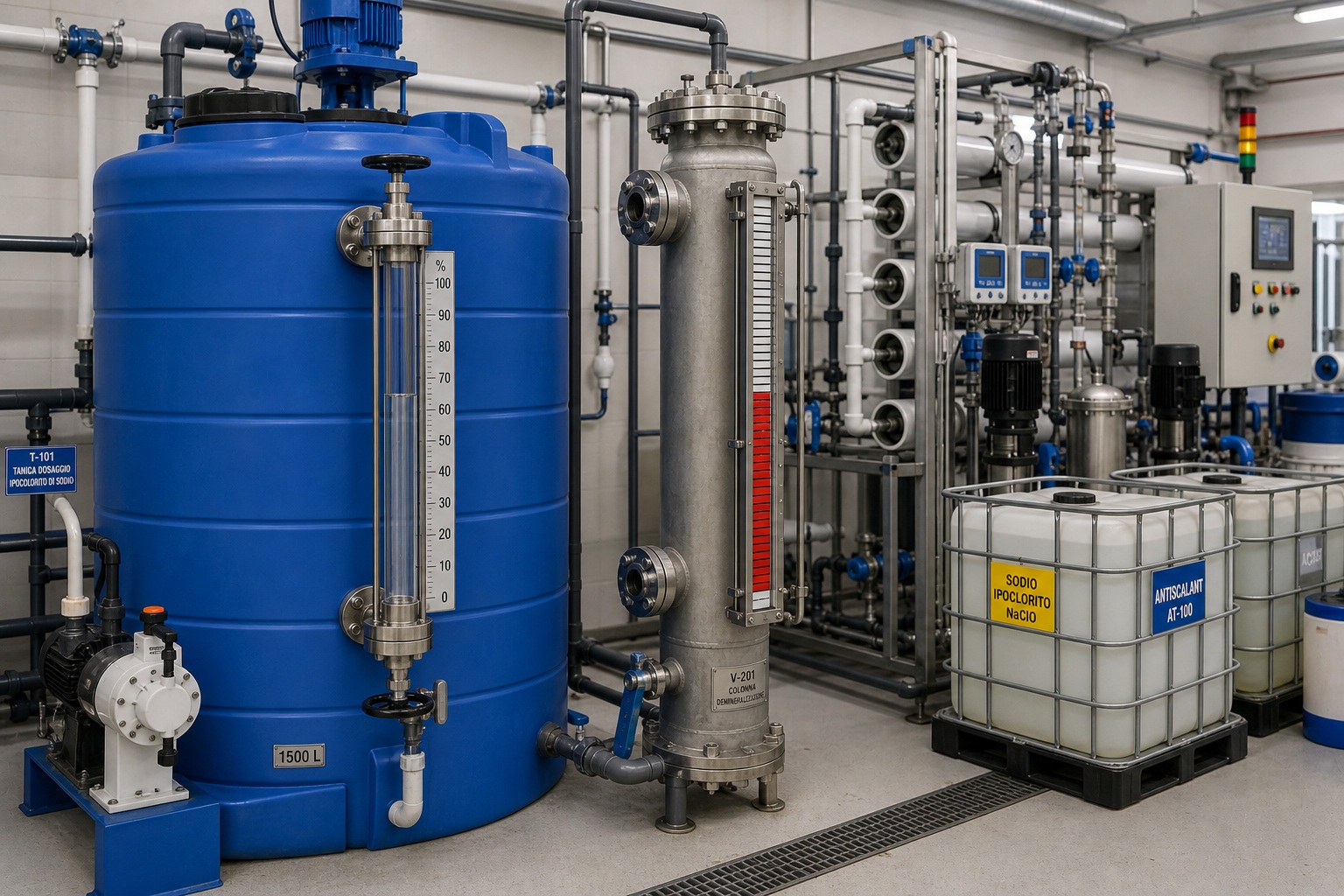

Questa guida copre le cinque applicazioni più ricorrenti: vasche di accumulo, dosaggio reagenti chimici, filtri, sedimentatori e ispessitori fanghi, impianti osmosi inversa e demineralizzazione. Per ognuna trovi la tecnologia consigliata, il materiale corretto e i punti di attenzione che fanno la differenza tra una specifica buona e una specifica che dura nel tempo.
Il trattamento acque è il settore dove il PVC brilla. Su quasi tutti i punti chimici di un impianto (dosaggio reagenti, rigenerazione resine, taniche acidi/basi) il livellostato visivo in PVC è la scelta tecnicamente corretta ed economicamente vincente. Sulle vasche acqua e sui filtri si torna alla riflessione in inox o ottone. Sui fanghi opachi serve il magnetico. Cinque applicazioni, tre tecnologie, una logica chiara.
Da usare come punto di partenza. Le sezioni sotto entrano nel dettaglio di ogni applicazione.
| Applicazione | Tecnologia consigliata | Materiale tipico | Note |
|---|---|---|---|
| Vasca di accumulo acqua grezza o trattata | Riflessione + livellostato visivo | Inox AISI 316 o ottone | PN10/PN16 secondo costruzione vasca |
| Tanica ipoclorito di sodio | Livellostato visivo | PVC obbligatorio | NaClO attacca l'inox nel tempo |
| Tanica soda caustica o acido cloridrico | Livellostato visivo | PVC | Inox sconsigliato su HCl e NaOH calda |
| Tanica polielettrolita / flocculante | Livellostato visivo | Inox AISI 316 o PVC | Inox tollera polielettroliti standard |
| Filtro a sabbia / carboni attivi (in pressione) | Riflessione | Inox AISI 316 | Dimensionato sulla classe del filtro |
| Sedimentatore / ispessitore fanghi | Magnetico | Inox AISI 316 | Fluido opaco: vetro non leggibile |
| Serbatoio acqua osmosi / permeato | Riflessione + livellostato visivo | Inox AISI 316 | Acqua pura, niente reagenti aggressivi |
| Serbatoio rigenerazione resine (HCl/NaOH) | Livellostato visivo | PVC obbligatorio | Reagenti aggressivi, PVC è standard |
Sono le vasche di accumulo dove si raccoglie l'acqua in ingresso (grezza), l'acqua dopo i vari stadi di trattamento (acqua trattata, acqua di processo, acqua di servizio) o l'acqua per usi specifici (antincendio, raffreddamento, lavaggi). Per dimensione e funzione sono il "polmone idraulico" dell'impianto e l'indicatore di livello su queste vasche serve sia per controllo locale dell'operatore sia per automazione delle pompe di carico/scarico.
Le condizioni operative sono benigne: pressione atmosferica o leggermente positiva (qualche centinaio di mbar), temperatura ambiente, fluido sostanzialmente acqua con tracce di residui dei trattamenti a monte. La scelta dell'indicatore si gioca su tre parametri: altezza della vasca, presenza di reagenti residui aggressivi nell'acqua, e tipo di segnale richiesto verso il sistema di controllo.
Acqua grezza o trattata pulita, vasche di accumulo classiche. Indicatore a riflessione in PN10 ottone (versione economica) o PN16 inox AISI 316 (versione standard industriale), con vetro DIN 7081 R-form. Lunghezza tipica 500-1500 mm.
Quando serve controllo automatico delle pompe di carico/scarico, si abbina al riflex un livellostato visivo INM OP EL inox (o si usa direttamente quest'ultimo come strumento integrato). Lettura visiva + contatto elettrico per soglie minima/massima.
Per torri di accumulo, vasche elevate, serbatoi di compenso. Si passa al magnetico in inox AISI 316 con camera unica continua, leggibile a 20-30 metri. Reedchain 4-20 mA per segnale continuo a sala controllo.
È il punto dove un fornitore di strumentazione di livello fa la differenza nel trattamento acque. Le taniche di dosaggio reagenti sono presenti in qualsiasi impianto: dalla potabilizzazione (cloro, polielettrolita, calce) alla depurazione industriale (acidi, basi, sequestranti, antincrostanti), dalla rigenerazione resine (HCl, NaOH) ai cicli di sanitizzazione (acido peracetico, ipoclorito).
Su queste taniche l'indicatore di livello tipicamente fornisce due informazioni critiche: il residuo visivo per l'operatore (quanto reagente resta) e il segnale elettrico di livello minimo per fermare la pompa dosatrice prima del funzionamento a secco (che danneggia la pompa e interrompe il dosaggio). La scelta praticamente sempre obbligata è il livellostato visivo, e la scelta del materiale dipende quasi esclusivamente dal reagente.
Cloruri attivi attaccano l'inox nel medio termine. Solo livellostato in PVC. Versione INM OP EL PVC standard (galleggiante magnetico) o IBT PVC 63 (clamp esterna) se non si vuole contatto col reagente.
NaOH al 20-30% concentrato attacca l'inox 316 a caldo (corrosione intergranulare). PVC standard. A temperatura ambiente l'inox tiene, ma il PVC è la scelta sicura.
HCl al 30-32% attacca l'inox in qualsiasi condizione. PVC obbligatorio, sempre. Versione INM OP EL PVC è la soluzione standard per le taniche dosaggio HCl.
Polielettroliti standard (cationici/anionici) sono compatibili sia con PVC che con inox AISI 316. INM OP EL inox è la scelta tipica per taniche di preparazione e dosaggio polielettrolita.
Acido peracetico aggressivo verso inox in concentrazioni elevate. Per cicli di sanitizzazione frequenti, PVC è la scelta più sicura nel tempo.
Sospensione abrasiva con tendenza a sedimentare. Galleggianti possono incrostarsi. Versione clamp IBT PVC 63 preferibile, oppure tecnologie alternative (livellostati capacitivi).
I filtri a letto granulare (sabbia, antracite, carboni attivi, vetro filtrante) sono lo stadio meccanico/chimico standard di praticamente ogni impianto di trattamento acque. Lavorano in pressione (tipicamente 2-6 bar di esercizio, dimensionati PN6 o PN10) e richiedono cicli periodici di controlavaggio per rimuovere le impurità intrappolate. L'indicatore di livello sui filtri non controlla il letto filtrante in sé, ma l'acqua sopra il letto durante il funzionamento normale e durante il controlavaggio.
La scelta tipica è semplice: indicatore a riflessione in inox AISI 316 dimensionato sulla classe di pressione del filtro. Il fluido è acqua, il vetro DIN 7081 R-form lo legge benissimo, le dimensioni sono contenute. Il valore aggiunto sta nel dimensionamento corretto e nell'integrazione con la sequenza di controlavaggio.
Riflessione PN10 inox, lunghezza 500-1000 mm secondo altezza colonna. Vetro DIN 7081 R-form. Eventuale livellostato visivo di alto livello per terminare la fase di controlavaggio.
Stessa configurazione dei filtri a sabbia. Riflessione PN10/PN16 inox. Attenzione che i carboni attivi possono rilasciare fini neri durante le prime ore di esercizio: lettura del riflex normale, ma vetro va pulito periodicamente.
Filtri multistrato in pressione fino a 6-8 bar. Riflessione PN16 inox. Verificare sempre la classe di pressione del corpo filtro sul datasheet del costruttore prima di specificare l'indicatore.
I sedimentatori (per separare i solidi sospesi) e gli ispessitori (per concentrare i fanghi prima della disidratazione) sono i punti dell'impianto di trattamento acque dove il fluido cambia natura: da acqua con solidi sospesi diventa progressivamente fango concentrato, opaco, denso e con tendenza a sedimentare. Su queste apparecchiature gli indicatori a vetro non funzionano: la lettura ottica richiede un fluido sufficientemente trasparente da distinguere il livello sul vetro.
Su sedimentatori e ispessitori la scelta corretta è l'indicatore di livello magnetico in acciaio inox AISI 316. La camera è metallica sigillata, il fluido scorre internamente ma la lettura avviene esternamente sulla colonna di bandierine: l'opacità del fango è irrilevante. Inoltre il magnetico tollera bene fluidi viscosi, supporta lunghezze elevate (utile su ispessitori alti) e integra nativamente switch e reedchain per l'automazione delle pompe di estrazione.
Acqua con solidi sospesi, fango sul fondo. Magnetico in inox AISI 316, connessioni laterali. Eventuale switch di alto livello fango per attivare estrazione.
Fango biologico più diluito ma comunque opaco. Stessa configurazione magnetica. Possibilità di reedchain 4-20 mA per controllo continuo del livello fango.
Fango ispessito molto denso, viscoso. Magnetico in inox AISI 316 con galleggiante a densità adeguata al fango ispessito. Switch multipli per gestire le diverse fasi del ciclo.
Gli impianti di osmosi inversa (RO) e di demineralizzazione a scambio ionico sono i punti dove si produce acqua a qualità elevata (acqua di processo, acqua per caldaie, acqua ultrapura per industria farmaceutica e elettronica). La strumentazione di livello su questi impianti si concentra su tre punti distinti, ognuno con esigenze chimiche molto diverse.
Acqua addolcita o pre-filtrata in arrivo all'osmosi/scambio ionico. Acqua sostanzialmente pulita, niente reagenti aggressivi. Riflessione PN10/PN16 inox, eventualmente abbinata a livellostato visivo inox per controllo pompa booster.
Acqua a basso contenuto salino in uscita dall'impianto. Bassa conducibilità, fluido non aggressivo. Riflessione PN10/PN16 inox + livellostato visivo inox per gestione pompe di rilancio.
HCl o NaOH per rigenerare le resine a scambio ionico. Reagenti aggressivi: livellostato visivo PVC obbligatorio. Versione INM OP EL PVC standard, lunghezza secondo dimensioni del serbatoio di stoccaggio reagente.
Nel trattamento acque la scelta del materiale del livellostato è il 70% della selezione tecnica. Le altre variabili (lunghezza, soglie, accessori) sono secondarie. Questa tabella riassume la scelta corretta in funzione del fluido tipico del settore.
| Fluido | PVC | Inox AISI 316 | Note |
|---|---|---|---|
| Acqua grezza, acqua trattata, acqua di servizio | OK (sovradimensionato) | ✅ Scelta standard | Inox è l'opzione naturale |
| Ipoclorito di sodio (NaClO) | ✅ Obbligatorio | ❌ Pitting nel tempo | PVC è l'unica scelta sicura |
| Acido cloridrico (HCl al 30-32%) | ✅ Obbligatorio | ❌ Corrosione generale | PVC è l'unica scelta |
| Soda caustica (NaOH al 20-30%) a freddo | ✅ Standard | OK | PVC preferibile per affidabilità nel tempo |
| Soda caustica (NaOH) a caldo (> 40°C) | ⚠️ Verificare T max PVC | ❌ Corrosione intergranulare | PVC se T < 60°C, altrimenti materiali speciali |
| Polielettroliti standard (cationici/anionici) | OK | ✅ Standard | Inox è la scelta tipica |
| Acido peracetico, sanitizzanti | ✅ Standard | ⚠️ Concentrazioni elevate | PVC più sicuro nel tempo |
| Latte di calce / sospensioni di calce | OK (tendenza incrostante) | OK | Versione clamp esterna preferibile |
| Acqua permeata RO (bassa conducibilità) | OK | ✅ AISI 316L preferibile | 316L se applicazione critica |
| Fanghi biologici / ispessiti | ❌ Non strutturalmente | ✅ Standard | Camera magnetica in inox |
L'AISI 316 sembra "tutto resistente" ma sull'ipoclorito di sodio (anche diluito al 12-15%) ha pitting nel tempo. Su una tanica di stoccaggio NaClO il livellostato in inox dura 1-3 anni; il PVC dura praticamente sempre. Differenza di costo trascurabile, differenza di vita utile enorme.
Il livellostato va da poco sotto il livello massimo della tanica a poco sopra il livello minimo (soglia di pompa a secco). Un livellostato di 500 mm su una tanica alta 1500 mm copre solo 1/3 dell'altezza utile, e l'operatore ha visibilità del residuo solo per le ultime ore prima del minimo. Specificare lunghezze adeguate.
Taniche di reagenti spesso sono installate all'esterno, sotto tettoia. In estate al sole una tanica può superare i 50-55°C interni, anche se il reagente arriva freddo. Il PVC standard tollera fino a 60-65°C: vicino al limite. Verificare sempre la temperatura massima realistica, non quella di riferimento del datasheet del reagente.
Il livellostato visivo dà soglie on/off (minimo e massimo). Se serve registrazione continua del livello (per calcolo dei consumi di reagente, audit di processo, ottimizzazione dosaggio), serve un trasmettitore continuo. Il livellostato magnetico con reedchain 4-20 mA copre entrambe le esigenze.
Errore comune sui progetti dove "indicatore di livello" è una voce standardizzata di capitolato senza distinzione per applicazione. Sui fanghi opachi il riflex non legge: si finisce con un indicatore inutile e il cliente che chiama lamentando malfunzionamento. Sui fanghi sempre magnetico.
Polielettroliti concentrati, soda caustica, alcuni sequestranti tendono a cristallizzare sul galleggiante magnetico, alterandone la flottazione e bloccandone il movimento. Su questi reagenti la versione clamp esterna IBT PVC 63 elimina il problema alla radice.
Un costruttore di skid di trattamento acque per industria alimentare deve specificare gli indicatori di livello su un impianto compatto che include: vasca di accumulo acqua addolcita (3 metri, atmosferica), filtro a carboni attivi in pressione (PN6), serbatoio di stoccaggio ipoclorito per disinfezione (1000 litri, esterno coperto), tanica di NaOH al 30% per correzione pH (500 litri), serbatoio di acqua trattata permeata (2 metri, atmosferico).
La selezione corretta è: indicatore a riflessione PN10 inox AISI 316 sulla vasca acqua addolcita (lunghezza 1500 mm), abbinato a livellostato visivo INM OP EL inox per controllo pompa di rilancio; indicatore a riflessione PN10 inox sul filtro a carboni attivi (lunghezza 500 mm); livellostato visivo INM OP EL PVC sulla tanica ipoclorito (lunghezza 800 mm, soglia minima di sicurezza pompa); livellostato visivo INM OP EL PVC sulla tanica NaOH (lunghezza 600 mm, soglia minima); riflessione PN10 inox + livellostato INM OP EL inox sul serbatoio acqua permeata (1500 mm).
Cinque punti, due tecnologie (riflessione + livellostato visivo), due materiali (PVC sui reagenti aggressivi, inox sull'acqua e i prodotti finali). Configurazione lineare, tempi di consegna in linea con la produzione dello skid, costo complessivo ottimizzato senza sovradimensionamenti.
Su vasche di accumulo acqua grezza, trattata o di servizio la scelta tipica è l'indicatore di livello a riflessione PN10 ottone o PN16 inox AISI 316 con vetro DIN 7081 R-form, abbinato eventualmente a un livellostato visivo per il controllo automatico di pompe di carico/scarico. Per vasche alte oltre 4 metri o per acqua trattata con reagenti aggressivi (ipoclorito residuo, sequestranti) si valuta il magnetico in inox o il livellostato in PVC. La scelta concreta dipende da tre parametri: altezza della vasca, chimica residua dell'acqua e necessità di segnale elettrico verso PLC.
Sulle taniche di dosaggio ipoclorito di sodio (NaClO) la scelta praticamente obbligata è il livellostato visivo in PVC con galleggiante magnetico o sensore clamp esterno. L'ipoclorito è chimicamente aggressivo verso l'acciaio inox AISI 316 nel medio-lungo periodo (cloruri attivi causano pitting), mentre il PVC ha resistenza chimica eccellente a questo reagente. Il livellostato fornisce sia la lettura visiva del residuo nella tanica sia il segnale elettrico di minimo per fermare automaticamente la pompa dosatrice prima del funzionamento a secco.
Per soda caustica (NaOH) e acido cloridrico (HCl) a temperatura ambiente o leggermente riscaldati, usati per correzione pH negli impianti di trattamento acque, il livellostato visivo in PVC è la scelta corretta in entrambi i casi. Il PVC resiste bene a entrambi i reagenti nelle concentrazioni tipiche di dosaggio (NaOH al 20-30%, HCl al 30-32%). L'inox AISI 316 è invece sconsigliato sulla soda caustica concentrata calda (corrosione intergranulare) e sull'acido cloridrico (corrosione generalizzata). Il PVC standard lavora fino a +60/+65°C, sufficiente per la maggior parte delle applicazioni di dosaggio acque.
Sui filtri a sabbia, carboni attivi e filtri multimedia il controllo del livello tipicamente non riguarda il letto filtrante ma l'acqua in ingresso e in uscita, e in particolare il livello durante il controlavaggio. La soluzione standard è un indicatore di livello a riflessione PN10 o PN16 sulla colonna di filtrazione, eventualmente integrato da livellostati visivi per le sequenze automatiche di controlavaggio. Su filtri in pressione si dimensiona l'indicatore sulla classe di pressione del filtro stesso, tipicamente PN6 o PN10 per filtri industriali standard.
Su sedimentatori e ispessitori fanghi il fluido è opaco, denso e contiene solidi sospesi: gli indicatori a vetro hanno lettura compromessa. La scelta corretta è l'indicatore di livello magnetico in acciaio inox AISI 316, dove la lettura non passa per il fluido ma per la colonna esterna di bandierine. Il magnetico tollera anche fluidi viscosi e con tracce di solidi, mantiene leggibilità nel tempo e supporta l'integrazione di switch e reedchain 4-20 mA per l'automazione delle pompe di estrazione fanghi.
Sugli impianti di osmosi inversa e demineralizzazione la strumentazione di livello si concentra su tre punti: serbatoio acqua di alimentazione, serbatoio acqua permeata, serbatoio di rigenerazione resine. Per i primi due la scelta tipica è un indicatore a riflessione PN10/PN16 in inox AISI 316 con eventuale livellostato visivo per controllo pompe. Per il serbatoio di rigenerazione, che contiene HCl o NaOH per la rigenerazione delle resine a scambio ionico, il livellostato visivo in PVC è obbligatorio per resistenza chimica.
Sì, ma con attenzione alla chimica dei cicli di pulizia. I cicli di sanitizzazione tipici degli impianti acque (ipoclorito, acido peracetico, soluzioni acide o alcaline) attaccano il vetro DIN 7081 nel tempo, soprattutto se il ciclo è frequente o se c'è soda caustica calda. Il vetro borosilicato resiste meglio del sodalime ma non è eterno: la vita utile su cicli aggressivi frequenti scende a 2-5 anni. Per impianti con cicli intensivi, oppure dove il fluido di pulizia entra a contatto col vetro, conviene il livellostato in PVC o l'indicatore magnetico, che eliminano il problema.
La INM OP EL PVC è la versione classica con galleggiante magnetico interno: galleggiante che sale/scende col fluido attiva un contatto reed esterno. Lunghezze 100-2000 mm, lavora fino a +65°C. La IBT PVC 63 usa invece un sensore clamp esterno applicato al tubo trasparente: niente parti in movimento a contatto con il reagente, manutenzione minima, lunghezze custom in base al serbatoio. La IBT è preferibile quando il reagente non deve essere contaminato dal galleggiante o quando si vuole evitare manutenzione interna; la INM OP EL è la scelta economica standard per la maggior parte dei dosaggi.
Il livellostato visivo è la scelta corretta quando serve solo controllo on/off di una soglia (avvio/arresto pompa, allarme alto/basso, scarico automatico). Quando invece serve un segnale continuo del livello da inviare a PLC o sistemi di supervisione (per registrazione, calcolo di volumi dosati, ottimizzazione dei cicli) serve un trasmettitore di livello continuo: idrostatico per vasche aperte, radar per vasche chiuse o con schiuma, ultrasonico per vasche di forma irregolare, oppure indicatore magnetico con reedchain 4-20 mA quando serve sia lettura visiva sia segnale continuo. La scelta dipende da geometria, fluido e granularità di controllo richiesta.
