Heat tracing antigelo per tubazioni in zona ATEX

Sistema completo di tracciatura elettrica per prevenire il congelamento di tubazioni industriali in zone classificate — cavo scaldante autoregolante, termostato, cassette e accessori certificati ATEX, IECEx, UKEx

🔥 Applicazione tipica · Tracciatura elettrica antigelo

Riscaldamento tubazioni in zona ATEX

Prevenire il congelamento delle tubazioni industriali con un sistema di tracciatura elettrica certificato

Il heat tracing antigelo è la soluzione standard per evitare che le tubazioni di acqua, condense, fluidi diluiti e prodotti acquosi congelino in inverno o nelle ore notturne. È essenziale negli impianti chimici, petrolchimici, oil&gas, farmaceutici e offshore dove anche un singolo metro di tubazione gelata può fermare un'intera unità di processo, con costi operativi che superano facilmente quelli del sistema preventivo.

Il sistema si basa su un cavo scaldante autoregolante installato direttamente sulla tubazione, sotto la coibentazione, controllato da un termostato che lo accende solo quando necessario. In zona ATEX, ogni componente deve essere certificato per la zona di installazione (1, 2, 21, 22) secondo la direttiva 2014/34/UE, e l'intero sistema deve rispettare la norma IEC/EN 62086 per la tracciatura elettrica in atmosfere esplosive.

MCA fornisce il sistema completo: cavo scaldante, termostato (meccanico o elettronico), cassette di connessione, accessori di fissaggio e segnalazione, con supporto al dimensionamento e documentazione tecnica completa per la conformità EN 60079-14.

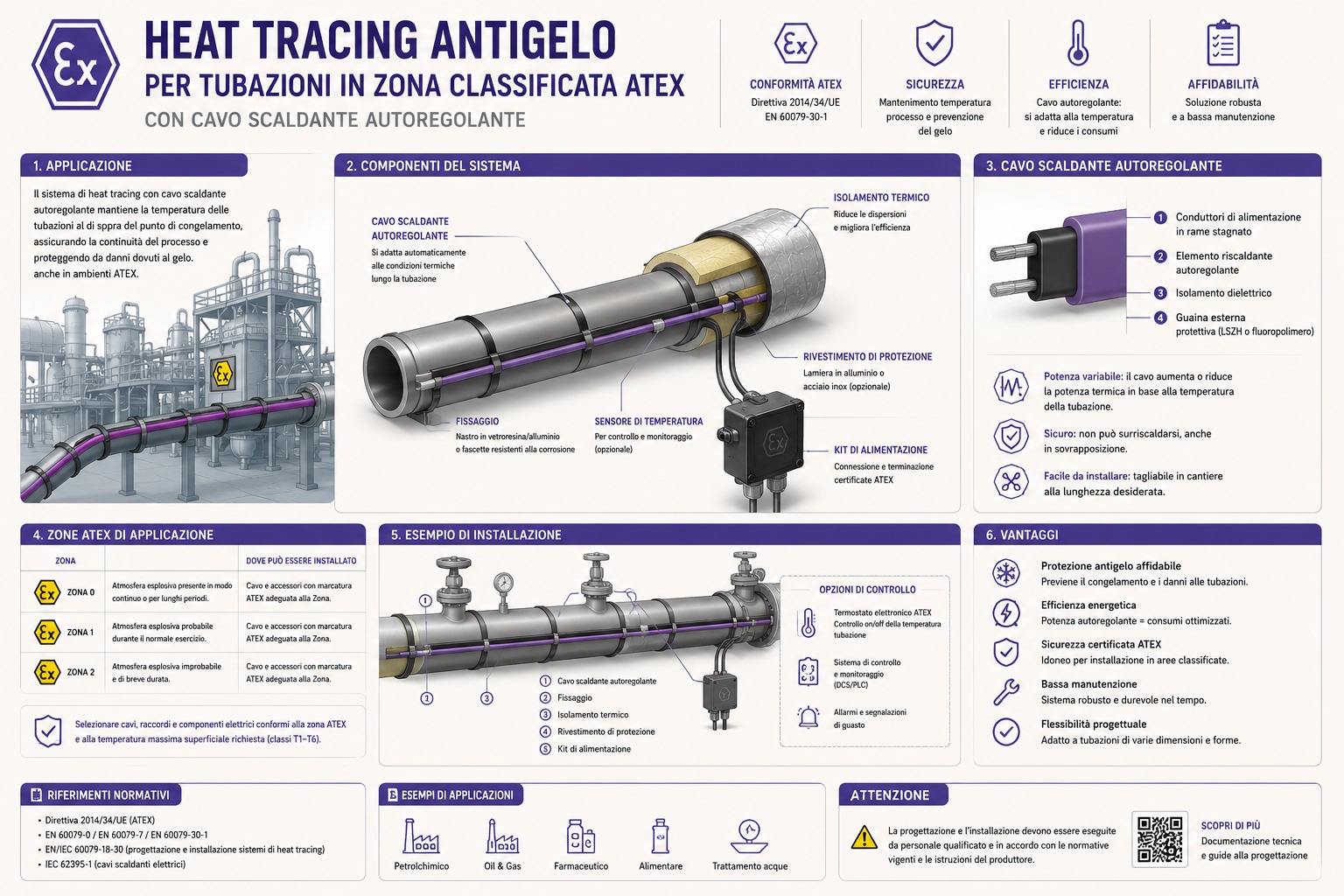

Heat tracing antigelo per tubazioni in zona classificata ATEX con cavo scaldante autoregolante

🛡️ Certificazioni del sistema

Tutti i componenti del sistema sono certificati per zone classificate gas e polveri

ATEX 2014/34/UE IECEx UKEx Zone 1, 2, 21, 22 Gruppi IIC, IIIC EN/IEC 62086 (heat tracing) EN 60079-14 (installazione) IP66

Come funziona il heat tracing antigelo

Il principio è semplice ma richiede attenzione nei dettagli. Quattro elementi che lavorano insieme per mantenere la tubazione sopra la temperatura di congelamento del fluido trasportato.

🔌

1. Cavo scaldante

Cavo a polimero autoregolante (PTC) installato lungo la tubazione, in spirale o in linea retta. Eroga calore proporzionalmente alla temperatura del punto.

🌡️

2. Termostato

Sensore di temperatura sulla tubazione (o nell'ambiente) che accende il cavo sotto la soglia (tipico 5 °C). Senza termostato il consumo sarebbe ingiustificato.

🛡️

3. Coibentazione

Lana minerale o schiuma poliuretanica che minimizza le dispersioni termiche verso l'esterno. Senza isolamento la potenza richiesta diventa proibitiva.

📦

4. Cassetta Ex e

Cassetta di connessione certificata Ex e per il collegamento alimentazione-cavo scaldante. Ogni linea ha una cassetta di alimentazione e una di fine linea.

Il sistema completo che forniamo

Un heat tracing che funziona bene è un sistema integrato di componenti coerenti, non una somma di pezzi. MCA fornisce sei elementi standard che insieme costituiscono una linea tracciata pronta per l'installazione e certificata per la zona ATEX dichiarata.

1

Cavo scaldante autoregolante

Cavo PTC autoregolante con potenza specifica 10, 16, 26 o 33 W/m a +10 °C, certificato per zone 1 e 2 (gas) e 21, 22 (polveri). Disponibile in classi T6, T5, T4 e T3 secondo l'applicazione e in lunghezze su misura.

2

Termostato di regolazione

Termostato meccanico per applicazioni standard (più semplice, autoalimentato, fino a 25 A) o controllore elettronico per applicazioni con integrazione SCADA, allarmi diagnostici o tracciabilità del dato.

→ Guida: meccanico vs elettronico
3

Cassette di alimentazione e fine linea

Cassette di connessione certificate Ex e (sicurezza aumentata) per il collegamento del cavo scaldante alla rete di alimentazione (cassetta di power feed) e per la chiusura del circuito (cassetta di end seal). IP66, materiali resistenti agli agenti atmosferici.

4

Set di terminazione e giunzione

Kit per il taglio e la chiusura del cavo scaldante in fine linea (end seal) e per giunzioni in linea retta o in T (splice/tee kit). Tutti i kit sono certificati ATEX e devono essere installati seguendo la procedura del produttore per garantire la tenuta meccanica e dielettrica.

5

Accessori di fissaggio

Nastro adesivo in alluminio per il fissaggio del cavo alla tubazione, fascette di sicurezza, etichette di identificazione di linea e pittogrammi di avviso "presenza di tracciatura elettrica" obbligatori secondo EN 62086.

6

Documentazione di conformità

Certificati di esame del tipo ATEX, IECEx, UKEx, dichiarazione di conformità UE, calcoli di dimensionamento, schemi di cablaggio e manuali operativi. Indispensabile per la verifica di conformità in fase di collaudo e per gli audit periodici.

Dimensionamento: come si calcola

Il dimensionamento di un heat tracing antigelo richiede di stimare la potenza termica dispersa dalla tubazione coibentata e di scegliere un cavo che la compensi con margine di sicurezza. Ecco il flusso operativo standard, con valori indicativi per casi tipici. Per applicazioni reali MCA fornisce calcolo dettagliato basato sui dati specifici.

Tabella di dimensionamento per casi tipici

Valori indicativi per tubazioni in acciaio al carbonio, isolamento lana minerale, rivestimento esterno in alluminio. Setpoint mantenimento: +5 °C.

Diametro tubazione Spessore isolante Min. esterna Cavo (W/m a +10 °C) Lunghezza (m)
DN25 (1") 20 mm -10 °C 10 W/m L = lung. tubazione
DN50 (2") 25 mm -15 °C 16 W/m L = lung. tubazione
DN80 (3") 30 mm -15 °C 16 W/m L = lung. × 1,1 (spirale)
DN100 (4") 40 mm -20 °C 26 W/m L = lung. × 1,2 (spirale)
DN150 (6") 50 mm -25 °C 33 W/m L = lung. × 1,3 (spirale)
Calcolo della corrente del termostato Per cavi PTC autoregolanti, la corrente di spunto a freddo è circa 1,3-1,5 × Inom. Esempio: per un cavo 16 W/m × 50 m = 800 W a 230 V → 3,5 A nominali → spunto ~5,5 A → termostato consigliato 10 A. Sottodimensionare il termostato è uno degli errori più comuni e provoca guasti precoci del contatto.

3 esempi tipici di applicazione

Tre scenari concreti tratti dall'esperienza MCA su impianti italiani, con le specifiche reali e la configurazione di sistema consigliata.

Esempio 1 · Linea acqua di flussaggio in raffineria

Antigelo linea acqua dimostratrice da 80 m in zona 2

Linea di flussaggio acqua tra serbatoio polmone e gruppo di valvole motorizzate, esposta all'aperto in raffineria del Nord Italia. Il congelamento bloccherebbe la procedura di flussaggio in caso di emergenza.

Tubazione
DN50, 80 m
Zona ATEX
2 IIB T3
Min. esterna
-15 °C
Setpoint
+5 °C
Sistema consigliato
  • Cavo scaldante autoregolante 16 W/m, classe T3, 80 m + 5 m franchi per i raccordi
  • Termostato meccanico mini, taglio 10 A, esecuzione Ex e, montato a metà linea
  • Cassetta di alimentazione Ex e + cassetta di fine linea Ex e
  • Isolamento lana minerale 25 mm con giacca alluminio
Esempio 2 · Parco serbatoi farmaceutico

Antigelo 12 linee distribuite verso valvole motorizzate

Stoccaggio prodotti chimici in zona 1 con presenza di etanolo. 12 linee di processo da 10 m ciascuna, distribuite in un parco serbatoi all'aperto, ognuna con propria valvola motorizzata. Manutenzione interna effettuata da personale ATEX qualificato.

Tubazioni
12 × DN25, 10 m
Zona ATEX
1 IIB T3
Min. esterna
-10 °C
Setpoint
+5 °C
Sistema consigliato
  • 12 cavi scaldanti autoregolanti 10 W/m, classe T3, 10 m ciascuno
  • 12 mini-termostati meccanici Ex e, uno per linea, taglio 6 A — strategia "fire and forget"
  • 12 set cassetta di alimentazione + fine linea Ex e
  • Isolamento schiuma poliuretanica 20 mm con giacca alluminio
Esempio 3 · Terminale GNL costiero

Antigelo cabina analizzatori in zona offshore-class

Cabina analizzatori on-shore in terminale di rigassificazione GNL, esposta a venti marini e clima rigido invernale. Linee di campionamento e linee acqua di servizio cabinate, con SCADA centralizzato che richiede supervisione remota dello stato delle linee tracciate.

Tubazioni
DN15-DN25, 30 m totali
Zona ATEX
1 IIA T3
Min. esterna
-20 °C
Setpoint
+10 °C
Sistema consigliato
  • Cavo scaldante autoregolante 16 W/m, classe T3, 35 m totali per le 3 linee
  • Controllore elettronico standard DIN in armadio cabina, sonda PT100 in zona, comunicazione Modbus verso SCADA terminale
  • Cassette Ex e in custodia inox antisalinità + giunzioni stagne
  • Isolamento lana minerale 30 mm con giacca inox per resistenza a salinità e UV

Errori operativi da evitare

Sei errori che ricorrono frequentemente in fase di installazione o esercizio dei sistemi di heat tracing antigelo. Riconoscerli a priori salva tempo, costi di rilavorazione e situazioni imbarazzanti in collaudo o audit.

⚠️ Cavo installato senza isolamento

Installare il cavo scaldante direttamente sulla tubazione senza poi applicare la coibentazione, o coibentare male lasciando ponti termici. Il calore disperde all'esterno, la potenza del cavo è insufficiente, la tubazione gela comunque.

✓ Soluzione: coibentare l'intera linea senza interruzioni. Sigillare con cura le giunzioni dell'isolante e proteggere con giacca metallica o plastica.

⚠️ Termostato sottodimensionato in corrente

Scegliere il termostato sulla corrente nominale del cavo a regime, ignorando lo spunto a freddo (1,3-1,5x). Risultato: dopo qualche centinaio di accensioni il contatto si "salda" o si guasta, e la linea non gestisce più l'avvio.

✓ Soluzione: dimensionare sempre sulla corrente di spunto. Per 10 A nominali considerare 16 A di taglio termostato.

⚠️ Cavo accavallato su sé stesso

Sovrapporre il cavo scaldante autoregolante in più strati per "riscaldare di più" un punto critico. Il PTC si autoregola e in zona di sovrapposizione la temperatura locale aumenta, riducendo l'erogazione del cavo proprio dove servirebbe di più.

✓ Soluzione: per zone fredde aumentare la potenza specifica del cavo (16 → 26 W/m) o avvolgerlo in spirale, mai sovrapporlo. Verificare le istruzioni di posa del produttore.

⚠️ Giunzioni non certificate ATEX

Eseguire giunzioni con nastro isolante o connettori industriali standard, anziché con i kit certificati ATEX del produttore. È una non-conformità immediata in audit, e in caso di guasto del cavo l'isolamento improvvisato può perdere tenuta dielettrica con rischio di innesco.

✓ Soluzione: usare esclusivamente i kit di giunzione e fine linea certificati per il sistema specifico, applicandoli secondo la procedura documentata.

⚠️ Posizione del sensore termostato sbagliata

Posizionare il sensore del termostato troppo vicino al cavo scaldante (legge la temperatura del cavo, non della tubazione) o in posizione esposta al vento (legge la temperatura ambiente, non quella della tubazione). La regolazione diventa imprecisa e il consumo aumenta.

✓ Soluzione: fissare il sensore sulla tubazione, dal lato opposto rispetto al cavo, sotto la coibentazione. Distanza corretta secondo manuale del termostato.

⚠️ Mancanza di pittogramma di avviso

Omettere i pittogrammi obbligatori "presenza di tracciatura elettrica" sulle estremità della linea coibentata. Il personale di manutenzione che taglia la coibentazione per intervenire può tagliare anche il cavo scaldante, con rischio elettrico e danno al sistema.

✓ Soluzione: applicare pittogrammi standard EN 62086 ai capi linea, alle giunzioni e in corrispondenza di valvole o accessori. Etichettare la cassetta di power feed con la tensione di alimentazione.

Normativa di riferimento

La progettazione, installazione e manutenzione di un sistema di heat tracing in zona ATEX è regolata da un quadro normativo preciso. La conoscenza dei principali riferimenti è essenziale per la conformità del sistema e la documentazione richiesta in audit e certificazione.

2014/34/UE

Direttiva ATEX

Direttiva europea che disciplina la marcatura dei prodotti destinati a uso in atmosfere potenzialmente esplosive. Tutti i componenti del sistema (cavo, termostato, cassette) devono essere marcati II 2G/2D con certificato di esame del tipo emesso da un organismo notificato.

EN/IEC 62086

Heat tracing in zone classificate

Norma specifica per i sistemi di tracciatura elettrica in atmosfere esplosive. Prescrive criteri di progetto, dimensionamento, installazione, marcatura, ispezione e manutenzione. Riferimento obbligato per qualsiasi sistema di heat tracing in zona.

EN 60079-14

Installazione apparecchi in zone ATEX

Norma generale per l'installazione di apparecchi elettrici in atmosfere esplosive. Si applica a tutta la parte di alimentazione del sistema (cavi di alimentazione, cassette, protezioni differenziali e magnetotermiche). Richiede protezione differenziale 30 mA e MCB curva C.

EN 60079-17

Ispezione e manutenzione

Stabilisce frequenza e modalità di ispezione di apparecchi elettrici in zona ATEX. Per heat tracing prescrive ispezioni periodiche (campionarie o complete) e definisce i parametri da verificare: integrità del cavo, isolamento, allarmi, intervento del termostato.

Perché MCA per il vostro heat tracing

MCA Strumentazione Industriale fornisce sistemi completi di heat tracing antigelo per zona ATEX con un approccio applicativo: aiutiamo a definire il dimensionamento corretto in base ai dati reali (lunghezza tubazione, diametro, isolamento, temperatura minima esterna, classe ATEX), forniamo il sistema completo coerente (cavo + termostato + cassette + accessori certificati) e supportiamo le fasi di installazione e collaudo conformi alla EN 60079-14 e alla IEC/EN 62086.

Operiamo dalla nostra sede di Bollate (Milano) servendo direttamente Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e tutto il territorio italiano, con supporto applicativo per progetti italiani ed export.

Richiedi una valutazione tecnica del tuo heat tracing

Inviaci i dati dell'applicazione: zona ATEX, gas o polveri presenti, lunghezza e diametro tubazioni, spessore isolamento, temperatura minima esterna, setpoint richiesto, integrazione di sistema. Ti rispondiamo con la configurazione consigliata, il dimensionamento, la documentazione tecnica e l'offerta.

📚 Tutte le risorse del cluster termostati ATEX

Pagine prodotto, guide tecniche e applicazioni del cluster termostati e heat tracing ATEX. Sei nella pagina dell'applicazione antigelo: qui sotto trovi le risorse correlate per scegliere i prodotti del sistema.

🌡️ Pagine del cluster termostati

🔥 Applicazioni heat tracing

Domande frequenti sul heat tracing antigelo ATEX

Cos'è il heat tracing antigelo per tubazioni ATEX?

Il heat tracing antigelo è un sistema di riscaldamento elettrico che impedisce il congelamento di tubazioni industriali in zone classificate ATEX. Si realizza con un cavo scaldante autoregolante installato lungo la tubazione sotto la coibentazione, controllato da un termostato che lo accende quando la temperatura scende sotto la soglia (tipicamente 5 °C). Tutti i componenti devono essere certificati ATEX per la zona di installazione (1, 2, 21, 22).

Cavo scaldante autoregolante o a potenza costante?

Per heat tracing antigelo standard si usa quasi sempre il cavo autoregolante: un cavo a polimero PTC che diminuisce automaticamente la potenza erogata quando aumenta la temperatura, eliminando il rischio di surriscaldamento e rispettando la classe T ATEX dichiarata in qualsiasi condizione. Il cavo a potenza costante è usato in casi specifici dove serve una potenza precisa indipendente dalla temperatura, ma richiede sempre un termostato di sicurezza per evitare il superamento della classe T.

Quale potenza specifica scegliere per il cavo scaldante?

Le potenze tipiche dei cavi autoregolanti sono 10, 16, 26, 33 W/m a +10 °C. La scelta dipende dal diametro della tubazione, dallo spessore di isolamento, dalla differenza tra temperatura di mantenimento e minima esterna. Per antigelo di tubazioni acqua DN50 con isolamento 25 mm in clima -15 °C, 16 W/m è tipicamente sufficiente. Per tubazioni grandi o isolamento sottile servono 26-33 W/m. Forniamo dimensionamento dettagliato in base ai dati applicativi reali.

Serve un termostato per ogni linea o uno per tutto l'impianto?

Dipende. Per antigelo di tante tubazioni distribuite e indipendenti (es. parco serbatoi con linee verso valvole motorizzate) la configurazione tipica è un termostato per ciascuna linea: massima affidabilità, guasti localizzati, manutenzione semplice. Per impianti dove le tubazioni sono tutte nella stessa cabina o nello stesso ambiente termico, un termostato centrale può controllare un contattore che alimenta più cavi in parallelo, riducendo i costi di installazione.

Come si dimensiona il termostato sulla corrente del cavo scaldante?

Il termostato deve commutare la corrente di spunto del cavo, non quella di esercizio. I cavi PTC autoregolanti hanno una corrente di spunto a freddo tipicamente 1,3-1,5 volte la corrente nominale. Per un cavo che a regime assorbe 10 A serve un termostato da 16 A; per uno da 16 A serve 25 A. Sottodimensionare il termostato è uno degli errori più comuni e provoca guasti precoci (saldatura del contatto).

Quale grado di isolamento termico va previsto sulla tubazione?

L'isolamento termico è essenziale per l'efficacia del heat tracing: senza isolamento la potenza dispersa è proibitiva. Lo spessore minimo dipende dal diametro della tubazione, dalla temperatura di mantenimento e dalla minima esterna. Per antigelo standard si usano spessori 25-50 mm di lana minerale o schiuma poliuretanica. La superficie esterna deve essere coperta da una giacca metallica o plastica resistente agli agenti atmosferici, soprattutto in installazioni offshore e costiere.

Si può installare heat tracing in zona 1 con presenza di idrogeno?

Sì, scegliendo componenti certificati per il gruppo gas IIC (che include idrogeno e acetilene). Cavi scaldanti, termostati, cassette di connessione e accessori devono tutti essere marcati II 2G Ex IIC o equivalente. La classe di temperatura deve essere coerente con la temperatura di accensione dell'idrogeno (560 °C, classe T1 sufficiente, ma le miscele con altre sostanze possono richiedere classi più severe).

Quanto consuma un sistema di heat tracing antigelo?

Il consumo dipende dalle condizioni climatiche reali. Una stima realistica per un cavo da 16 W/m installato su tubazione coibentata in clima temperato italiano (Lombardia, Veneto): il cavo assorbe la potenza nominale solo nelle ore di freddo intenso, mediamente 1500-2500 ore l'anno. Per 100 m di tubazione il consumo annuo è dell'ordine di 2400-4000 kWh. La regolazione termostatica è essenziale per contenere i consumi: senza termostato il cavo PTC sarebbe sempre attivo e il consumo aumenterebbe drasticamente.

MCA fornisce il sistema completo o solo i singoli componenti?

Forniamo il sistema completo: cavo scaldante autoregolante, termostato meccanico o controllore elettronico, cassette di connessione e fine linea Ex e, accessori di fissaggio e segnalazione. Su richiesta forniamo anche il dimensionamento del sistema in base ai dati applicativi (lunghezza tubazione, diametro, isolamento, temperatura minima esterna, classe ATEX) e la documentazione tecnica completa per la conformità EN 60079-14.
