MCA Strumentazione Industriale – Guide tecniche per progettisti di impianti in zona ATEX
Decision tree, 5 criteri di valutazione, 3 scenari reali ed errori comuni da evitare nella scelta del controllo termico per heat tracing e scaldiglie in zone classificate
Per progettisti, impiantisti e manutentori

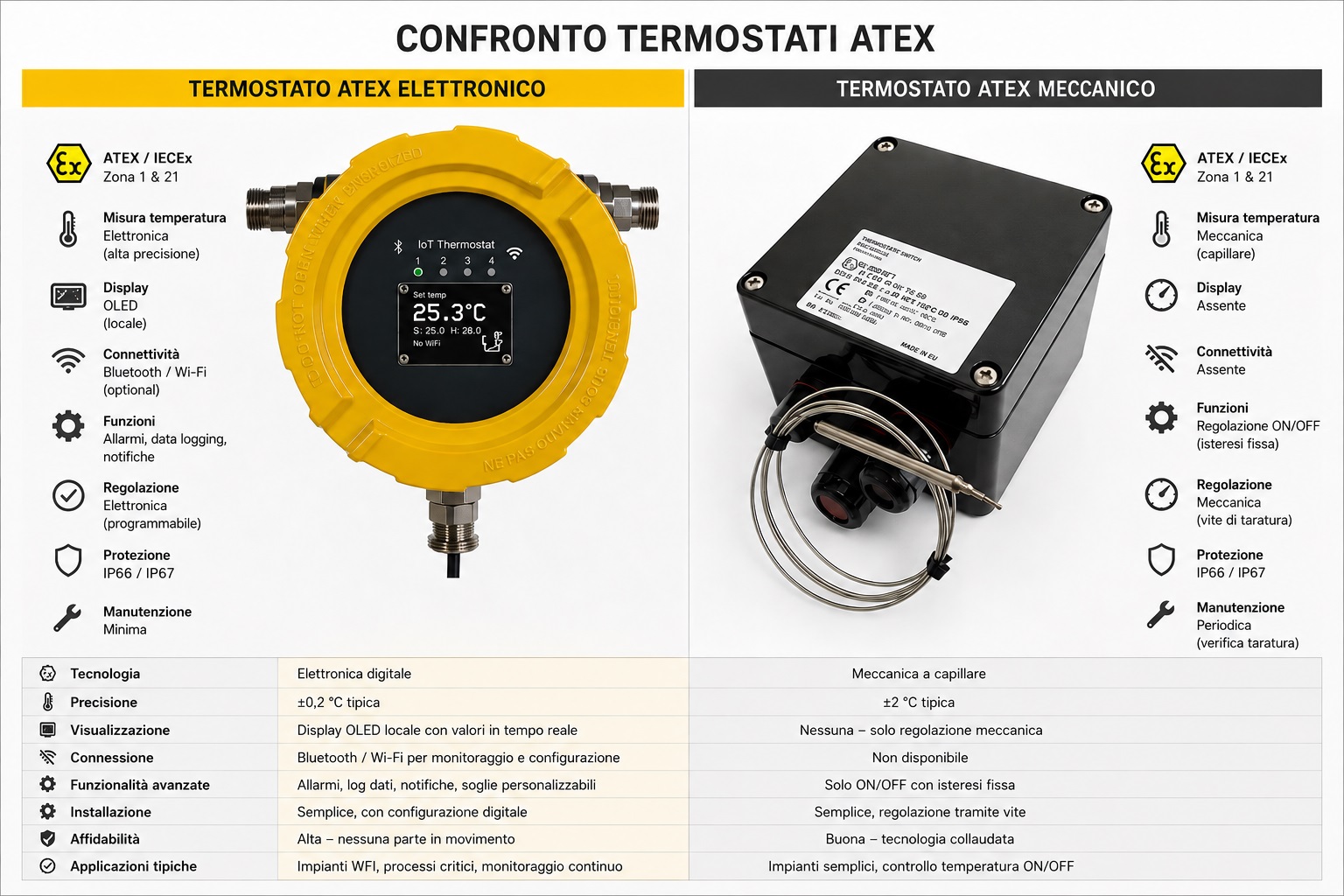

Quando si progetta un sistema di riscaldamento elettrico in zona classificata — heat tracing di tubazioni, scaldiglie di quadri, antigelo strumenti — la scelta del dispositivo di controllo termico è uno dei primi nodi tecnici. Da una parte il termostato meccanico, semplice, passivo, ben rodato. Dall'altra il controllore elettronico, preciso, connesso, ricco di diagnostica.
La scelta non è "uno è meglio dell'altro": dipende da almeno cinque variabili applicative. Sceglierlo male significa o spendere troppo in funzionalità mai usate, o scoprire troppo tardi di non avere un canale dati che il sistema di supervisione richiede.
Questa guida è scritta per chi sta affrontando questa decisione nel concreto: progettisti di impianto, EPC, manutentori, responsabili di stabilimento. La leggi in 12 minuti e ne esci con una decisione motivata.
Scegli il termostato meccanico se ti serve regolazione ON-OFF semplice, non hai bisogno di comunicazione digitale, l'alimentazione ausiliaria 24/230 V non è facilmente disponibile in zona, e l'applicazione tipica è heat tracing antigelo o scaldiglia anticondensa. È più economico, più affidabile a lungo termine, non richiede calibrazione.
Scegli il controllore elettronico se ti serve precisione di regolazione meglio di ±1 °C, allarmi configurabili, comunicazione Modbus/WiFi/Bluetooth per integrazione in SCADA o BMS, range di temperatura oltre +300 °C, o tracciabilità del dato per qualifica GMP/ISO. È più costoso ma ripaga in impianti complessi grazie alla diagnostica.
Soluzione ibrida (la più frequente): entrambi nello stesso impianto. Meccanico per heat tracing antigelo e scaldiglie standard, elettronico per linee di processo critiche da supervisionare centralmente.
Il flusso di decisione in cinque domande, dalla più discriminante alla più sfumata. Parti dall'alto e segui il ramo che corrisponde alla tua situazione. Se a una domanda rispondi "non lo so", chiedi al referente di processo o al responsabile di automazione: questo dato sarà richiesto comunque in fase di ingegneria.
Decision tree in 5 passi · Viola = domanda · Blu = meccanico · Arancione = elettronico
Ogni criterio del decision tree merita un approfondimento. Per ognuno, presentiamo il verdetto sintetico per i due dispositivi così che tu possa cucirti la decisione sui dati reali della tua applicazione.
La precisione richiesta dipende dal processo. Per heat tracing antigelo (mantenere sopra 0 °C) anche ±5 °C va bene. Per mantenimento di prodotti termolabili in farmaceutico la tolleranza scende a frazioni di grado. Verifica con il process engineer la specifica reale, non sovrastimare per "stare sicuri".
È il criterio più discriminante. Se il sistema di supervisione (SCADA, BMS, DCS) richiede di leggere la temperatura, ricevere allarmi o impostare il setpoint da remoto, il meccanico è escluso a priori: non ha alcuna interfaccia digitale. Verifica già in fase di pre-progetto con il referente di automazione.
Il termostato meccanico è puramente passivo: il sensore apre o chiude direttamente il contatto del carico, senza alimentazione separata. Il controllore elettronico richiede 24 V DC o 230 V AC, oltre all'alimentazione del cavo scaldante. Se in zona non c'è già un quadro di alimentazione vicino, portare la 24 V o la 230 V certificata ATEX può aggiungere costi non trascurabili al cablaggio.
Il prezzo del solo dispositivo è ingannevole. Considera: cablaggio (2 fili vs molti), tempo di messa in servizio, formazione operatori, integrazione SCADA, calibrazione periodica. Per applicazioni semplici e ripetute il meccanico vince nel TCO. Per impianti complessi con tante linee da supervisionare l'elettronico ripaga rapidamente con la diagnostica predittiva.
Tutti i dispositivi ATEX richiedono ispezioni periodiche secondo EN 60079-17. Cambia molto cosa va effettivamente verificato: il meccanico richiede solo controllo visivo e funzionale, l'elettronico richiede calibrazione della catena di misura. In contesti regolati (farmaceutico GMP, qualità ISO) la calibrazione tracciata è un requisito che devi mettere a budget annuale.
I criteri astratti aiutano, ma è guardando i casi reali che si capisce. Ecco tre scenari tipici tratti dalla nostra esperienza, con la decisione motivata per ciascuno.
Una raffineria deve mantenere a 130 °C una linea di trasferimento zolfo liquido di 80 metri in zona 1, gruppo IIB, classe T3. La temperatura di esercizio è critica: sotto i 119 °C lo zolfo solidifica e tappa la linea, sopra i 160 °C si forma SO₂. Esiste già un DCS che supervisiona tutta l'unità di processo. Il responsabile di processo richiede allarme remoto su alta e bassa temperatura, e tracciabilità per audit di sicurezza.
L'integrazione DCS richiede per forza Modbus → l'elettronico è obbligato. La criticità del processo (rischio solidificazione + rischio SO₂) richiede ridondanza di sicurezza con tecnologia diversa → il meccanico è aggiunto come limitatore. La custodia Ex d in zona riduce la lunghezza del cavo PT100 e migliora il loop di controllo.
Un cliente del settore chimico deve installare riscaldamento antigelo su 12 valvole motorizzate distribuite in un parco serbatoi all'aperto, in zona 2. Temperatura minima esterna -15 °C, set point 5 °C per evitare congelamento dell'acqua di flussaggio. Non c'è SCADA dedicato per le valvole, solo controllo locale. Budget limitato, manutenzione effettuata da personale interno con competenze ATEX.
Soluzione classica "fire and forget": ogni valvola ha il suo termostato dedicato, nessuna comunicazione necessaria, nessuna alimentazione ausiliaria da portare. Il TCO è imbattibile: 12 dispositivi semplici, cablaggio minimo, manutenzione visiva. Mettere 12 elettronici sarebbe un sovradimensionamento tecnologico costoso e privo di benefici applicativi reali.
Una produzione farmaceutica gestisce un reattore di sintesi in zona 1 con presenza di etanolo. Il prodotto deve essere mantenuto a 45 °C ± 1 °C per qualifica del processo, con tracciabilità del dato per audit GMP. L'impianto ha BMS centralizzato, integrazione richiesta via BACnet. Manutenzione su programma triennale di calibrazione coordinato con qualità.
La precisione ±1 °C esclude il meccanico. Il requisito GMP di tracciabilità del dato è un altro killer per il meccanico. Il controllore in armadio riduce i costi rispetto alla versione Ex d e si integra direttamente nel BMS via gateway. La calibrazione annuale è già parte del piano qualità esistente, quindi non aggiunge overhead operativo.
Sei errori che ricorrono frequentemente nei progetti reali. Riconoscerli a priori salva tempo, budget e ritocchi imbarazzanti in fase di commissioning.
Specificare l'elettronico per applicazioni dove il meccanico sarebbe perfetto: heat tracing antigelo basico, scaldiglie di piccole custodie, riscaldamento valvole standard. Spreco di budget in funzionalità (PID, allarmi, comunicazione) che non saranno mai usate.
Specificare il meccanico e poi scoprire in fase di commissioning che il sistema di supervisione richiede di leggere la temperatura via Modbus. Risultato: rilavorazione, ritardo del progetto, sostituzione integrale del dispositivo.
Per heat tracing di processo dove il superamento della temperatura massima rappresenta un rischio per la classe T ATEX, la IEC/EN 62086 richiede regolatore + limitatore di sicurezza indipendenti. Ometterlo è una non-conformità che emerge in audit.
Specificare Ex d quando bastava Ex e o Ex mb, perché "Ex d sembra più sicuro". Risultato: costo significativamente più alto senza benefici applicativi, custodia metallica più ingombrante, montaggio più complesso.
Dimensionare il termostato sulla corrente nominale del cavo PTC autoregolante senza considerare lo spunto a freddo (1,3-1,5x la nominale). Risultato: il termostato si guasta o si "salda" dopo poche centinaia di accensioni.
Acquistare un controllore elettronico per applicazione GMP/ISO senza pianificare la calibrazione periodica. La precisione si degrada nel tempo, e in audit emerge la non conformità con la procedura di gestione strumenti.
Se hai poco tempo e già conosci la tua applicazione, questa tabella ti dà la risposta in un colpo d'occhio. I link portano direttamente alla pagina prodotto consigliata.
| Heat tracing antigelo tubazioni acqua/condense | 🔧 Meccanico mini |
| Scaldiglia anticondensa quadro elettrico ATEX | 🔧 Meccanico mini |
| Riscaldamento valvole motorizzate / attuatori | 🔧 Meccanico mini |
| Heat tracing processo prodotto critico (zolfo, soda, oli) | 🔧 Meccanico doppio R+L |
| Mantenimento setpoint con tolleranza ±1 °C | 📟 Elettronico standard |
| Integrazione SCADA / BMS via Modbus | 📟 Elettronico standard |
| Riscaldamento processo > 300 °C in zona | 📟 Elettronico Ex d termocoppia |
| Tracciabilità GMP per qualifica processo pharma | 📟 Elettronico standard + BMS |
| Riscaldamento motore in sosta (anticondensation) | 🔧 Meccanico mini 6 A |
| Cabina analizzatori ATEX in zona offshore | 📟 Elettronico Ex d Modbus |
Se hai già le idee chiare e vuoi approfondire la gamma del dispositivo che fa per te, scegli direttamente:
Mini, doppio R+L, custodia rinforzata, custodia Ex d. 4 versioni dettagliate per ogni applicazione di heat tracing e scaldiglie.
→ Vedi gamma meccaniciStandard DIN/AG, custodia antideflagrante Ex d, doppio canale PT100. 3 versioni con WiFi, Bluetooth, Modbus per integrazione SCADA/BMS.
→ Vedi gamma elettroniciMCA Strumentazione Industriale fornisce supporto tecnico applicativo gratuito. Inviaci i dati: zona ATEX, gas o polveri presenti, temperatura di setpoint, range esterno, carico, integrazione di sistema richiesta. Ti rispondiamo con la versione consigliata, la documentazione tecnica e l'offerta.
Pagine prodotto, guide tecniche e soluzioni complementari del cluster termostati ATEX. Sei nella guida tecnica di scelta: qui sotto trovi le risorse correlate.
Meccanico se basta una regolazione ON-OFF semplice, non serve comunicazione e l'alimentazione ausiliaria non è facilmente disponibile in zona. Elettronico se serve precisione superiore a ±1 °C, comunicazione digitale, allarmi diagnostici o integrazione in sistemi di supervisione SCADA, BMS o cloud.
Sì, ed è la scelta corretta in molti impianti reali. Il meccanico è ideale per heat tracing antigelo e scaldiglie di basso valore, dove la semplicità conta. L'elettronico è scelto per heat tracing di processo critico e linee da supervisionare. La combinazione massimizza affidabilità e contiene i costi totali di sistema.
Tecnicamente sì grazie al secondo setpoint configurabile come limitatore. Nella pratica, le specifiche cliente in oil&gas e farmaceutico richiedono spesso un secondo dispositivo fisicamente indipendente, idealmente di tecnologia diversa, per ridondare contro guasti software o di alimentazione del controllore stesso. La combinazione tipica è controllore elettronico per regolazione + termostato meccanico per limitazione di sicurezza.
Il prezzo lista di un controllore elettronico è tipicamente 3-5 volte quello di un termostato meccanico equivalente, a parità di certificazione ATEX. Se si considera però il costo totale di installazione (cablaggio, alimentazione, integrazione SCADA), il differenziale si riduce; e su lungo termine la diagnostica predittiva del controllore può ripagare il delta riducendo le fermate non programmate. Per applicazioni semplici il meccanico resta sempre più conveniente.
Le versioni standard sono per montaggio in armadio in area non classificata o cabina pressurizzata, con sonda PT100 in zona. Per montaggio direttamente in zona pericolosa serve la versione in custodia antideflagrante Ex d. La differenza di costo della versione Ex d è significativa, motivo per cui spesso si preferisce mantenere l'elettronica fuori zona quando possibile.
No. Per il classico heat tracing antigelo di tubazioni acqua o condense in zone industriali, dove serve solo accendere il cavo scaldante sotto i 5 °C, il termostato meccanico singolo è la soluzione corretta. Aggiungere un elettronico significa investire in funzionalità (PID, allarmi, comunicazione) che non saranno utilizzate. Il sovradimensionamento tecnologico è uno degli errori più comuni in fase di progetto.
Tipicamente sì, soprattutto se conviene supervisionare lo stato delle linee da una sala controllo centrale. Un singolo bus Modbus RS-485 gestisce fino a 247 controllori, permettendo diagnostica remota di ogni linea. Per impianti con più di 10-15 linee tracciate il TCO favorisce l'elettronico, perché il tempo risparmiato in interventi di manutenzione locale supera rapidamente il delta di prezzo iniziale.
Sì. MCA Strumentazione Industriale fornisce supporto tecnico applicativo gratuito in fase di scelta, basato sui dati specifici dell'applicazione: zona ATEX, gas o polveri presenti, temperatura di setpoint, range esterno, carico, integrazione di sistema. Su richiesta forniamo anche dimensionamento del sistema completo e documentazione tecnica per la conformità EN 60079-14.
