Sensori di livello per fiumi
Radar ABM R-FM senza contatto per monitoraggio piene, allerta precoce e protezione civile
Radar ABM R-FM senza contatto per monitoraggio piene, allerta precoce e protezione civile
Il monitoraggio del livello dei fiumi, torrenti, laghi, invasi e canali consortili è una funzione strategica per la gestione del rischio idrogeologico, l'allerta precoce delle piene e l'ottimizzazione delle risorse idriche. In Italia, il 94% dei comuni è classificato a rischio frane, alluvioni o erosione costiera (dati ISPRA), e il PNRR (Missione 2, Componente 4 — Investimenti M2C4) destina oltre 8 miliardi di euro a interventi di mitigazione del dissesto idrogeologico, con forte componente di digitalizzazione e monitoraggio.
I radar ABM R-FM Flood Monitoring sono sensori di livello senza contatto progettati specificamente per applicazioni di monitoraggio fluviale e allerta piene in condizioni difficili. La tecnologia pulse radar dual frequency 6.3/26 GHz con high dynamic range rileva accuratamente sia il pelo dell'acqua sia i letti fluviali asciutti con vegetazione bassa o fondo roccioso (tipici dei torrenti italiani in periodo di magra), dove i radar tradizionali a bassa dinamica falliscono. Range fino a 103.6 m, protezione IP68, basso consumo ottimizzato per pannello solare, modem cellulare integrato per trasmissione dati real-time.
M.C.A. è il distributore ufficiale ABM Sensor Technology Inc. per l'Italia e fornisce il radar R-FM con consulenza tecnica, integrazione con i sistemi di telecontrollo regionali (ARPA, Autorità di Bacino, Consorzi di Bonifica, Protezione Civile) e supporto in italiano per progetti PNRR e PGRA (Piani di Gestione del Rischio Alluvioni).
Il radar ABM R-FM Flood Monitoring è la soluzione di riferimento per la misura continua senza contatto del livello in fiumi, torrenti, laghi, invasi, bacini di laminazione, canali consortili e per applicazioni di allerta precoce delle piene. Tecnologia pulse radar dual frequency 6.3/26 GHz con tecnologia autoregolante plug-and-play, range fino a 103.6 m (340 ft), accuratezza ±0.10% del range massimo, output 4-20 mA + HART 7 + RS232/RS485 + modem cellulare. Caratteristiche distintive: high dynamic range per rilevamento letti fluviali asciutti e superfici a bassa costante dielettrica (terreno erboso, roccioso), IP68 per esposizione totale alle intemperie e sommersione temporanea, low power consumption ideale per pannello solare in siti remoti, narrow beam width per installazione vicino a ponti e strutture senza falsi echi, antenna in Teflon antiaderente o SS316L. Applicazioni: monitoraggio piene e allerta precoce per ARPA e Protezione Civile, irrigazione e canali consortili, monitoraggio livello mare e maree, misura portata fluviale (con o senza sensore di velocità), invasi e dighe, bacini di laminazione PNRR, monitoraggio idrometrico per Autorità di Bacino. Caso reale documentato: agenzia ambientale con problemi di rilevamento su radar di altre marche risolti con high dynamic range ABM.
Misura del livello in fiumi e torrenti per sistemi di allerta meteo-idro dei Centri Funzionali Decentrati delle ARPA regionali e della Protezione Civile. Configurazione tipica: sensore installato sotto ponte o su mensola dedicata, alimentazione da pannello solare, trasmissione cellulare verso piattaforma di allerta. Soglie di allarme multiple (attenzione, preallarme, allarme) integrate con i piani di emergenza comunali.

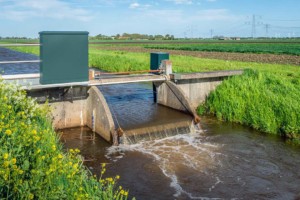

Monitoraggio del livello in canali consortili, derivazioni irrigue e impianti di sollevamento dei Consorzi di Bonifica. Permette l'ottimizzazione della distribuzione dell'acqua, il controllo automatico delle paratoie e la documentazione dei prelievi. Applicazione strategica per la conformità alla direttiva quadro UE sulle acque (2000/60/CE) e per la gestione delle concessioni di derivazione.
Misura del livello in invasi idroelettrici e irrigui, dighe e bacini di laminazione. Range esteso fino a 103.6 m per installazione su strutture alte. Applicazione particolarmente strategica per i nuovi bacini di laminazione finanziati dal PNRR e dai PGRA distrettuali per la mitigazione del rischio idraulico in aree urbanizzate.
Calcolo della portata fluviale a partire dal livello misurato, applicando la scala di deflusso del corso d'acqua o le formule idrauliche standard (Chezy, Manning) sulla geometria della sezione. Per stazioni idrometriche di rete primaria, combinazione con sensori di velocità (radar Doppler o ADCP). Per stramazzi calibrati (Parshall, Venturi, triangolari), il solo radar di livello è sufficiente.
Misura del livello del mare in ambito costiero e portuale per monitoraggio maree, mareografia, allerta tsunami, gestione di porti e canali navigabili. La protezione IP68 e la versione con custodia SS316L resistono all'atmosfera salina. Applicazioni: stazioni mareografiche dell'ISPRA, sistema MOSE Venezia, porti commerciali e marittimi, monitoraggio costiero per protezione civile.
Reti di monitoraggio idrometrico continuo per Autorità di Bacino Distrettuali, ARPA, gestori del servizio idrico integrato. Dati raccolti per studi idrologici, modellistica afflussi-deflussi, gestione delle siccità, valutazione dell'impatto del cambiamento climatico sul regime fluviale.
Un'agenzia ambientale aveva la necessità di una tecnologia affidabile di monitoraggio fluviale per gestire condizioni meteorologiche avverse e acque di piena cariche di detriti. I sensori radar tradizionali in uso non fornivano dati accurati, compromettendo la previsione delle piene, i sistemi di allerta precoce e le strategie complessive di gestione del rischio idraulico.
I radar di altre marche in uso presentavano problemi specifici nel rilevamento accurato della superficie dell'acqua e dei letti fluviali asciutti, condizione molto frequente nei torrenti europei in periodi di magra. Il problema tecnico era una bassa dinamica del segnale (low dynamic range): i radar non riuscivano a distinguere echi deboli provenienti da superfici a bassa costante dielettrica (terreno erboso, fondo roccioso asciutto, vegetazione bassa), generando letture instabili o errate.
Inoltre, la presenza di ostacoli strutturali tipici dei punti di installazione (ponti, ringhiere, scale di servizio, alberi sulle sponde) generava falsi echi che richiedevano complessi processi di mapping e profiling dell'ambiente, spesso eseguibili solo da tecnici specializzati con setup oneroso. Il risultato era una rete di monitoraggio inaffidabile proprio nel momento in cui serviva di più: durante le condizioni meteo estreme.
Per il progetto sono stati selezionati i radar ABM R-FM Flood Monitoring per quattro caratteristiche tecniche specifiche che li rendono adatti al monitoraggio fluviale:
I radar ABM R-FM hanno alta dinamica del segnale e basso noise floor. Questo offre la sensibilità necessaria per rilevare i segnali più deboli da oggetti debolmente riflettenti a bassa costante dielettrica — esattamente i letti fluviali asciutti, erbosi, rocciosi tipici dei torrenti italiani estivi e dei corsi d'acqua a regime torrentizio. Dove i radar tradizionali producevano letture errate o assenti, l'R-FM mantiene misurazioni stabili e accurate.
I sensori R-FM sono autoregolanti ed eliminano automaticamente i falsi echi da ponti, ringhiere e altri ostacoli spingendoli sotto il livello di rumore. Non è richiesto false echo mapping né suppression — operazioni che sui radar tradizionali richiedono download di parametri e intervento di tecnici specializzati per setup complicati. L'R-FM è plug-and-play: installazione e calibrazione push-button, configurazione in pochi minuti.
Per sensori distribuiti su una rete capillare in località remote e disperse (torrenti montani, alvei extraurbani, canali consortili in zone agricole), l'assenza di manutenzione è un requisito economico, non un optional. L'antenna ad asta in Teflon resiste all'accumulo di materiale e condensa. Il design senza contatto minimizza i rischi di danno e garantisce funzionamento maintenance-free per anni.
Un altro vantaggio chiave del R-FM è la narrow beam width. Il fascio stretto consente l'installazione vicino a un ponte, una scala o una struttura senza interferenze sulle prestazioni del sensore, garantendo installazione semplice e operatività ottimale anche su strutture esistenti senza necessità di opere civili dedicate.
La tecnologia radar ABM R-FM ha consentito misure precise anche in condizioni difficili. La sua adattabilità si regola automaticamente ai cambiamenti ambientali per operatività e stabilità di lungo periodo. L'agenzia ambientale ha significativamente migliorato la propria capacità di gestione delle piene, salvaguardando le comunità e abilitando una previsione affidabile.
Il caso documentato è direttamente applicabile a numerose realtà italiane:
Tecnologia: pulse radar.
Frequenza: dual frequency 6.3 / 26 GHz.
Range di misura: fino a 103.6 m (340 ft).
Accuratezza: ±0.10% del range massimo (in laboratorio con 4-20 mA), ±0.25% tipico in campo.
Alimentazione: 16-30 VDC (2-wire loop-powered) o 12-30 VDC (3-wire). Basso consumo ideale per pannello solare.
Comunicazione: HART 7, RS232, RS485, modem cellulare integrato (4G LTE Cat-M1/NB-IoT).
Output: 4-20 mA standard, risoluzione 6.1 µA.
Protezione: IP68 (NEMA 6) — sommersione temporanea, esposizione totale a pioggia, vento, neve.
Temperatura ambiente: -40 a +60°C.
Custodia: Aluminum standard, SS316L opzionale per ambienti corrosivi (atmosfera salina).
Antenna: Teflon rod o SS316L horn.
7 modelli per ogni esigenza: 5.2 m (017), 10.1 m (033), 15.2 m (050), 30.5 m (100), 42.7 m (140), 73.2 m (240), 103.6 m (340). Risoluzione da 2 mm a 38.6 mm in funzione del range. Connessione di processo 1.5"/2"/3" NPT.
Funzionamento affidabile con pioggia battente, vento forte, neve, nebbia, escursioni termiche estreme. La tecnologia radar a microonde è insensibile a temperatura, umidità, pressione atmosferica e rumore acustico, problemi cronici dei sensori ultrasonici outdoor.
Rileva accuratamente sia il pelo dell'acqua sia i letti fluviali asciutti con vegetazione, terreno erboso o fondo roccioso. Differenziatore decisivo rispetto ai radar tradizionali a bassa dinamica nei torrenti a regime variabile.
Installazione e calibrazione push-button in pochi minuti. Eliminazione automatica dei falsi echi da ponti, ringhiere, alberi senza necessità di mapping o profiling dell'ambiente. Riduce drasticamente i costi di start-up rispetto a radar che richiedono setup specialistico.
Antenna ad asta in Teflon antiaderente autopulente, design senza contatto, IP68. Nessuna manutenzione periodica richiesta — requisito essenziale per reti di sensori distribuiti in località remote dove le visite tecniche costano più del sensore stesso.
Basso consumo energetico ottimizzato per alimentazione da pannello solare con batteria buffer. Modem cellulare integrato per trasmissione dati real-time alla piattaforma cloud ABM o al sistema di telecontrollo del cliente via API. Soluzione completa IoT per reti di monitoraggio capillare.
Il fascio stretto consente l'installazione del sensore vicino a strutture esistenti (parapetti di ponti, mensole, pali) senza generare falsi echi. Riduce significativamente i costi di installazione perché elimina la necessità di mensole estese o opere civili dedicate.
Il radar ABM R-FM è eccellente per la maggior parte delle applicazioni di monitoraggio fluviale e allerta piene. Esistono però casi specifici dove tecnologie alternative possono essere preferibili: lo presentiamo onestamente per aiutare la scelta tecnica corretta.
| Situazione applicativa | Tecnologia consigliata | Perché |
|---|---|---|
| Fiumi, torrenti, invasi, canali, monitoraggio piene da -40 a +60°C, letti asciutti | Radar ABM R-FM Flood Monitoring | High dynamic range, IP68, low power, plug-and-play, modem cellulare integrato |
| Canali piccoli e stabili a corta distanza (<10 m), no condizioni meteo estreme, budget contenuto | Sensore ultrasonico ABM UL-LIQ outdoor | Soluzione più economica per applicazioni semplici di canali consortili o stramazzi calibrati |
| Misura portata fluviale ad alta accuratezza (rete idrometrica primaria) | Radar R-FM + sensore di velocità Doppler/ADCP | Combina misura livello (radar) e velocità per portata diretta in tempo reale |
| Pozzetti fognari, sfioratori CSO, monitoraggio acque reflue urbane | ABM Manhole Radar | Prodotto dedicato a installazione sotto chiusino, no confined space entry |
| Misura interfaccia solido-liquido (sedimenti in alveo, fanghi) | ABM UMM-LIQ sommergibile | Sensore in immersione per rilevamento interfaccia, non per livello superficie |
| Monitoraggio livello falda freatica (piezometri) | Trasduttore di pressione idrostatica | Per misura sottoterra in piezometri di piccolo diametro, il radar non è applicabile |
| Misura precipitazione (pluviometro) | Pluviometro a vasca basculante | Strumento dedicato per misura precipitazioni — complementare al radar di livello in stazione idrometrica completa |
M.C.A. fornisce consulenza tecnica imparziale per la scelta della tecnologia ottimale e il dimensionamento di stazioni idrometriche complete (livello + velocità + precipitazione + meteo) anche con strumentazione integrabile da diversi produttori.
I sensori ultrasonici, sebbene affidabili in molte applicazioni, soffrono di interferenze in ambiente fluviale: rumore acustico (vento forte, pioggia battente), variazioni di temperatura ed umidità che alterano la velocità del suono, presenza di nebbia e condensa. I radar ABM R-FM sono invece insensibili a queste condizioni meteorologiche e operano in modo affidabile da -40 a +60°C. Inoltre i radar gestiscono meglio le grandi distanze (fino a 103.6 m vs ~10 m tipici degli ultrasuoni outdoor) e i letti fluviali asciutti grazie alla loro alta dinamica. L'ultrasuono resta valido per canali piccoli e stabili a corta distanza.
Il radar ABM R-FM ha tre differenziatori chiave per il monitoraggio fluviale: (1) High dynamic range — rileva letti fluviali asciutti con vegetazione bassa, terreno erboso o roccioso (bassa costante dielettrica), dove i radar tradizionali a bassa dinamica falliscono. Caso reale documentato di un'agenzia ambientale che ha sostituito radar di altre marche per questa ragione. (2) Tecnologia autoregolante plug-and-play — eliminazione automatica dei falsi echi da ponti, ringhiere, alberi senza necessità di mapping o profiling complesso. (3) Low power consumption — ottimizzato per alimentazione da pannello solare, ideale per siti remoti tipici del monitoraggio fluviale italiano (torrenti montani, alvei extraurbani).
Sì. Il radar ABM R-FM è progettato specificamente per condizioni avverse: pioggia battente, vento forte (anche con detriti volanti), nebbia, neve, escursioni termiche da -40 a +60°C, rumore acustico ambientale. La protezione IP68 (NEMA 6) garantisce funzionamento anche in caso di sommersione temporanea. La tecnologia radar a microonde è insensibile a temperatura, umidità, pressione atmosferica. Questo lo rende adatto al monitoraggio di torrenti alpini e appenninici, fiumi pianeggianti soggetti ad alluvioni, ed eventi di piena rapida tipici del clima mediterraneo italiano (bombe d'acqua).
Sì. Il basso consumo del radar ABM R-FM è ottimizzato per alimentazione da pannello solare con batteria buffer, soluzione ideale per siti remoti privi di rete elettrica (torrenti montani, alvei in zone non urbanizzate, bacini di laminazione in aree agricole). La configurazione include modem cellulare integrato per trasmissione dati alla piattaforma cloud ABM o al sistema di telecontrollo del cliente, eliminando la necessità di cablaggio dedicato. La copertura cellulare 4G LTE Cat-M1/NB-IoT è ormai estesa anche in molte aree italiane montane e collinari.
Sì, ma con calcolo indiretto. Il radar ABM R-FM misura il livello dell'acqua. Conoscendo la geometria della sezione fluviale (rilevata in fase di progetto) e applicando le formule idrauliche standard (Chezy, Manning, scala di deflusso del corso d'acqua), è possibile calcolare la portata in tempo reale a partire dal solo dato di livello. Per misure di portata più accurate è possibile combinare il radar di livello con un sensore di velocità (radar Doppler o ADCP) — soluzione tipica di stazioni idrometriche di rete primaria. Per stramazzi calibrati (Parshall, Venturi, soglie triangolari/rettangolari) il solo sensore di livello è sufficiente per il calcolo diretto della portata.
Sì, è una delle applicazioni primarie del R-FM. Per invasi e dighe, il range fino a 103.6 m consente l'installazione su strutture alte (paramento di valle, torri di manovra, passerelle) per il controllo del livello dell'invaso. Per i bacini di laminazione (in forte espansione in Italia per la mitigazione del rischio idraulico nell'ambito del PNRR e dei piani di gestione del rischio alluvioni PGRA), il radar consente di monitorare il riempimento del bacino durante eventi di piena e di gestire automaticamente le paratoie di rilascio. Per dighe in zone classificate ATEX (presenza di gas), valutare il modello R-EXP explosion-proof.
Il radar ABM R-FM è la soluzione tecnica adatta a molteplici enti italiani con responsabilità sul monitoraggio idrometrico: ARPA regionali (Centri Funzionali Decentrati per allerta meteo-idro), Autorità di Bacino Distrettuali (Distretto Po, Appennino Settentrionale, Centrale, Meridionale, Sicilia, Sardegna, Alpi Orientali), Consorzi di Bonifica per il monitoraggio di canali consortili e impianti irrigui, Protezione Civile regionale e comunale per le reti di allerta locale, gestori di dighe e invasi (ENEL Green Power, A2A, Edison, Enipower, consorzi irrigui), Comuni per il monitoraggio di torrenti urbani e bacini di laminazione, ANAS e gestori autostradali per il monitoraggio dei corsi d'acqua attraversati da infrastrutture viarie.
Il radar ABM R-FM offre molteplici opzioni di integrazione: output 4-20 mA standard per PLC e datalogger esistenti, protocollo HART 7 per integrazione di processo, comunicazione RS232 e RS485 per protocolli seriali, modem cellulare 4G LTE Cat-M1/NB-IoT integrato per trasmissione diretta a piattaforma cloud ABM o al sistema cliente via API REST. Questo consente l'integrazione con: piattaforme di telecontrollo regionali (sistemi MIRA, MITO, sistemi proprietari delle ARPA), sistemi SCADA dei consorzi di bonifica, sistemi di allerta della Protezione Civile, dashboard GIS comunali, sistemi di asset management dei gestori di dighe.
Questa pagina è la specializzazione applicativa M.C.A. per il monitoraggio di fiumi, torrenti, invasi e applicazioni di allerta piene con radar ABM R-FM. Per inquadrare la scelta della tecnologia radar nel panorama più ampio delle tecnologie di misura del livello (radar FMCW vs GWR vs ultrasuoni vs capacitivo vs idrostatico vs vibrazione), vedi la guida generale alla scelta del sensore di livello industriale.
Il radar fluviale R-FM è complementare ad altre soluzioni ABM per la gestione integrata del ciclo idrico, particolarmente per gestori del servizio idrico integrato, multiutility e Autorità di Bacino:
Hai una rete di monitoraggio fluviale da realizzare o ammodernare? Stai dimensionando una stazione idrometrica per ARPA, Autorità di Bacino, Consorzio di Bonifica o Protezione Civile? Stai progettando un bacino di laminazione PNRR o un sistema di allerta precoce comunale?
Inviaci i dati dell'applicazione (tipo di corso d'acqua, range di misura richiesto, distanza dal punto di installazione, presenza di alimentazione di rete o necessità di pannello solare, copertura cellulare, sistema di telecontrollo a cui collegare il sensore, numero di stazioni previste) e ti supportiamo nella scelta tecnica. Forniamo: radar ABM R-FM Flood Monitoring in tutti i 7 codici di range, configurazioni solar-powered per siti remoti, integrazione con piattaforme di telecontrollo regionali e Protezione Civile, consulenza imparziale sulla configurazione di stazioni idrometriche complete (livello + velocità + meteo), supporto tecnico in italiano per progetti PNRR M2C4 e PGRA distrettuali.
