Sensori di livello ad ultrasuoni
Guida tecnica completa alla misura senza contatto e al controllo di soglia
Guida tecnica completa alla misura senza contatto e al controllo di soglia
I sensori di livello ad ultrasuoni sono una delle tecnologie più diffuse per la misura senza contatto del livello in serbatoi, vasche e contenitori industriali. Sono particolarmente interessanti quando il prodotto non deve entrare in contatto con il sensore e quando l'applicazione non presenta condizioni troppo critiche.
Accanto ai trasmettitori continui esistono anche i livellostati ad ultrasuoni, usati per il controllo di soglia, ad esempio minimo, massimo, troppo pieno o presenza prodotto. La scelta corretta dipende dal tipo di misura richiesta, dalle condizioni di processo e dalla geometria del contenitore.
In questa guida trovi una spiegazione chiara di come funziona un sensore di livello ad ultrasuoni, quali sono i vantaggi reali della tecnologia, quando conviene scegliere un livellostato ad ultrasuoni, quando invece è meglio valutare un radar e quali dati servono per selezionare il modello corretto.
📩 Richiedi supporto tecnico 📄 PDF sensore di livello ad ultrasuoni 📄 PDF livellostato ad ultrasuoni
Un sensore di livello ad ultrasuoni è uno strumento che misura la distanza tra il sensore e la superficie del prodotto senza contatto diretto. Il dato di distanza viene poi convertito in livello e reso disponibile come uscita di processo.
È una tecnologia molto usata quando si desidera una misura di livello senza contatto, ad esempio su liquidi, acque, serbatoi aperti, vasche di raccolta o contenitori dove si vuole evitare immersione, contaminazione o incompatibilità chimica con il sensore.
I sensori ad ultrasuoni lavorano secondo il principio del tempo di volo. Il sensore emette un impulso ultrasonico, che viaggia verso la superficie del materiale, viene riflesso e ritorna al trasduttore. Il tempo di andata e ritorno viene trasformato in distanza e quindi in livello.
Le brochure MCA riportano anche frequenze operative nell’ordine di 25–148 kHz, presenza di banda morta e funzioni di regolazione del trasmettitore per ricevere l’eco del materiale misurato ed eliminare echi falsi.
| Situazione applicativa | Indicazione tecnica |
|---|---|
| Liquidi puliti e stabili | Gli ultrasuoni sono spesso una soluzione corretta ed economica |
| Serbatoi aperti o vasche | Tecnologia molto usata per misura continua senza contatto |
| Controllo di minimo o massimo | Può essere corretto scegliere un livellostato ad ultrasuoni |
| Schiuma, vapori, condensa o turbolenze | Meglio valutare radar o altre tecnologie più robuste |
| Applicazioni molto critiche | Gli ultrasuoni non sono sempre la prima scelta |
| Materiali solidi o polveri | Possibili, ma con campo utile e affidabilità da verificare in funzione dell'applicazione |
Risposta breve: se l'applicazione è semplice, stabile e senza disturbi importanti, i sensori di livello ad ultrasuoni sono spesso una scelta eccellente. Se il processo è difficile, la scelta va verificata con attenzione.
Questo è uno dei punti più importanti della scelta. Molte pagine online descrivono gli ultrasuoni solo nei loro vantaggi, ma nella pratica industriale la tecnologia va selezionata anche in base ai suoi limiti. Se l'applicazione presenta schiuma, vapore o agitazione, spesso è meglio passare a un radar o a un radar guidato.
Molti utenti cercano gli stessi prodotti con nomi diversi, ma in realtà sensore di livello ad ultrasuoni e livellostato ad ultrasuoni non indicano sempre la stessa funzione.
| Dispositivo | Funzione tipica | Quando si usa |
|---|---|---|
| Sensore di livello ad ultrasuoni | Misura continua del livello | Quando serve conoscere il livello lungo tutta l'altezza della vasca o del serbatoio |
| Livellostato ad ultrasuoni | Controllo di soglia / presenza prodotto | Quando serve un allarme di minimo, massimo o troppo pieno |

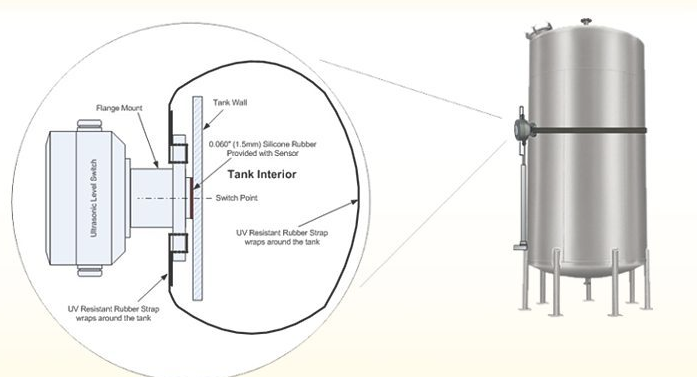

Il livellostato ad ultrasuoni è particolarmente interessante quando non serve una misura continua ma un semplice consenso di presenza, minimo o massimo. Nella tua offerta MCA è quindi corretto separare bene la funzione di trasmettitore continuo da quella di interruttore di livello.
Una delle ricerche più frequenti è il confronto tra sensori di livello ad ultrasuoni e sensori radar. Le due tecnologie possono sembrare simili perché entrambe consentono una misura dall'alto, ma il loro comportamento sul campo è molto diverso.
| Parametro | Ultrasuoni | Radar |
|---|---|---|
| Costo | Generalmente più contenuto | Generalmente più elevato |
| Misura senza contatto | Sì | Sì |
| Schiuma e vapori | Più sensibile ai disturbi | Più stabile nelle condizioni difficili |
| Turbolenze | Possono creare instabilità | Generalmente più affidabile |
| Applicazioni semplici | Molto interessante | A volte sovradimensionato |
Conclusione pratica: se l'applicazione è semplice e stabile, gli ultrasuoni possono essere la soluzione più conveniente. Se invece ci sono schiuma, vapori, condensa o condizioni gravose, il radar è spesso la scelta più affidabile.
Se l'applicazione è troppo critica per gli ultrasuoni, il passo successivo da valutare non è un generico cambio prodotto, ma una tecnologia più adatta. In molti casi la scelta corretta è un radar guidato GWR, soprattutto con schiuma, agitazione, vapori o richiesta di maggiore robustezza.
Scopri i sensori di livello a microimpulsi GWR
In molte applicazioni semplici il sensore di livello ad ultrasuoni è una scelta eccellente perché offre misura continua, installazione relativamente facile e costi più contenuti rispetto al radar.
È facile parlare solo dei limiti, ma gli ultrasuoni hanno anche un vantaggio molto concreto: nelle applicazioni corrette offrono un equilibrio molto buono tra semplicità, costo e risultato. Per questo sono spesso la scelta preferita per vasche, serbatoi aperti, acque, liquidi puliti e installazioni dove serve una misura senza contatto senza arrivare subito a una soluzione radar.
Questo non significa che gli ultrasuoni siano una tecnologia debole. Significa semplicemente che vanno usati dove hanno senso. Nelle applicazioni corrette funzionano molto bene; nelle applicazioni sbagliate diventano una scelta poco affidabile.
Quando selezioni un sensore di livello ad ultrasuoni non devi guardare solo il nome della tecnologia. Devi verificare almeno questi punti:
È proprio qui che si gioca la differenza tra una pagina catalogo e una vera selezione tecnica: non basta dire “ultrasuoni”, bisogna capire se quella tecnologia è compatibile con il processo reale.
Se vuoi approfondire la parte tecnica, puoi scaricare direttamente le schede PDF MCA:
Le schede sono utili per verificare principio di funzionamento, campo di misura, applicazioni, accuratezza, gestione echi e requisiti di installazione.
Per proporti il sensore corretto è utile inviare:
Più le informazioni di processo sono precise, più è possibile scegliere se restare sugli ultrasuoni o passare a una tecnologia diversa e più adatta.
Quando il processo è semplice, il liquido è pulito, serve una misura senza contatto e non sono presenti schiuma, vapori o turbolenze importanti.
In presenza di schiuma, condensa, vapori, agitazione o condizioni che possono rendere instabile il segnale.
Il sensore di livello misura in continuo, mentre il livellostato viene usato soprattutto per una soglia di minimo o massimo.
Gli ultrasuoni sono più semplici ed economici nelle applicazioni stabili. Il radar è più indicato quando il processo è difficile o disturbato.
Sì, ma la selezione va verificata con attenzione: per i solidi il range utile è spesso inferiore rispetto ai liquidi e la presenza di polvere o la geometria del contenitore possono influenzare la misura.
