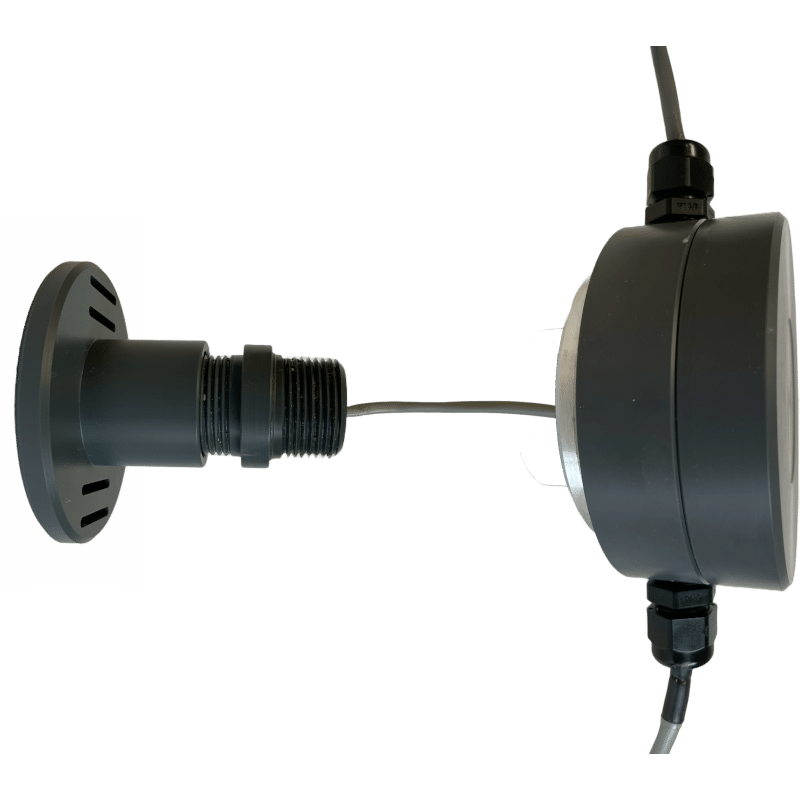

Livellostato non invasivo esterno
Switch di livello ABM US-LIQ ad ultrasuoni per cisterne plastiche e metalliche senza forare la parete
Switch di livello ABM US-LIQ ad ultrasuoni per cisterne plastiche e metalliche senza forare la parete
In molte applicazioni industriali serve un controllo di soglia ON/OFF su un serbatoio o una cisterna — protezione marcia a secco di una pompa, allarme di troppo pieno, segnalazione livello critico — ma la foratura del serbatoio non è praticabile: vessel pressurizzati, certificazioni ATEX in corso, garanzia del produttore, sterilità food/pharma, cisterne mobili IBC standard, fermo impianto non concedibile.
Il livellostato non invasivo ad ultrasuoni ABM US-LIQ risolve esattamente questo problema. Si fissa esternamente alla parete del serbatoio con magnete o cinghia a cricchetto, senza forare, senza modificare il contenitore, senza fermare la produzione. Funziona su plastica o metallo, su qualsiasi liquido (acqua, oli, solventi, prodotti chimici, alimentari, farmaceutici), con accuratezza ±1mm e relè SPDT 8A/230VAC direttamente cablabile a PLC, contattore pompa o sistema di allarme.
M.C.A. è il distributore ufficiale ABM Sensor Technology Inc. per l'Italia e fornisce la gamma completa US-LIQ standard, US-HT alta temperatura (fino a 130°C) e US-HPR alta pressione per vessel pressurizzati e compressori, con consulenza tecnica e supporto in italiano per OEM costruttori di macchine, manutenzioni industriali e applicazioni food/pharma/chimico.
Il livellostato non invasivo ABM US-LIQ è la soluzione di riferimento per il controllo di soglia ON/OFF su cisterne, serbatoi, vessel pressurizzati e contenitori IBC dove la foratura non è possibile o non è desiderata. Tecnologia ultrasonica a 148 kHz con accoppiamento acustico via membrana di gomma sulla parete esterna, accuratezza ±1mm, output relè SPDT 8A/230VAC, comunicazione RS485 per diagnostica, alimentazione 12-30 VDC, protezione IP68 (NEMA 6). Tre modelli per ogni esigenza: US-LIQ standard (PVC, fino a 60°C), US-HT alta temperatura (Teflon, fino a 130°C), US-HPR alta pressione per compressori e vessel pressurizzati. Doppia modalità di funzionamento: thin-tank per plastica di qualsiasi spessore e metallo fino a 0.5mm, thick-tank per metallo spesso. Fissaggio con magnete su metalli magnetici o cinghia a cricchetto su plastica e metalli non magnetici. Zero foratura, zero downtime, zero contatto con il liquido. Funziona con qualsiasi liquido (acqua, oli, solventi, prodotti chimici, alimentari, farmaceutici), insensibile a onde, turbolenza, schiuma. Applicazioni tipiche: protezione marcia a secco pompe, alarm troppo pieno, controllo livello su cisterne IBC mobili, monitoraggio polmoni di compressori, vessel sanitari food/pharma, OEM macchine e impianti compatti.
Esistono cinque situazioni applicative concrete dove il livellostato esterno non invasivo è la scelta tecnica giusta o l'unica praticabile:
Vessel pressurizzati, polmoni di compressori, autoclavi, contenitori in certificazione ATEX dove la modifica meccanica invalida il certificato, serbatoi sotto garanzia del costruttore. La sicurezza di processo richiede l'integrità della parete: forare non è un'opzione.
Liquidi corrosivi (acidi, basi, solventi clorurati) che attaccherebbero un sensore a contatto interno; fluidi viscosi (oli pesanti, vernici, polimeri) che intaserebbero forcelle vibranti o galleggianti; liquidi con build-up cronico. Senza contatto, senza degrado, senza manutenzione.
Serbatoi food, pharma, biotech, cosmetica dove qualsiasi penetrazione comprometterebbe la sterilità o richiederebbe procedure di validazione complesse. Il sensore esterno mantiene il contenitore intatto e validato. Compatibile con processi CIP/SIP esterni al serbatoio.
Contenitori IBC standard, taniche, fusti di movimentazione e stoccaggio. Modificare un IBC standard ne compromette la certificazione UN per il trasporto di merci pericolose (ADR). Il livellostato esterno si applica e si rimuove all'occorrenza, mantenendo la certificazione.
Stabilimenti in produzione dove un fermo impianto per foratura e installazione di un sensore tradizionale è economicamente proibitivo o tecnicamente non concedibile. Il livellostato esterno si installa in pochi minuti senza fermo, anche su serbatoi pieni e in pressione.
Il principio di funzionamento del livellostato ABM US-LIQ si distingue da tutti i sensori di livello ad ultrasuoni tradizionali. Mentre i sensori interni misurano il tempo di volo di un'onda ultrasonica nell'aria sopra il liquido, l'US-LIQ induce e analizza la vibrazione meccanica della parete del serbatoio:
Step 1 — Emissione dell'impulso ultrasonico: il livellostato emette un breve burst di energia ultrasonica a 148 kHz.
Step 2 — Accoppiamento acustico via membrana: l'energia è accoppiata attraverso una membrana di gomma posta sul retro del trasduttore alla parete del serbatoio. La membrana garantisce trasferimento di energia ottimale anche su superfici non perfettamente piane.
Step 3 — Vibrazione della parete: l'energia ultrasonica fa vibrare la parete del serbatoio nel punto di applicazione del sensore.
Step 4 — Analisi del pattern di vibrazione: il sensore rileva e analizza il pattern di vibrazione della parete. La presenza di liquido direttamente di fronte al sensore (sull'altro lato della parete) modifica caratteristicamente la vibrazione: il liquido smorza la vibrazione in modo riconoscibile rispetto all'aria.
Step 5 — Commutazione del relè: in base al pattern rilevato, il sensore commuta il relè SPDT. Liquido sotto il punto di switch → relè eccitato (NO, normalmente aperto). Liquido sopra il punto di switch → relè non eccitato (NC, normalmente chiuso). Il contatto pulito 8A/230VAC è cablabile direttamente a PLC, contattore pompa, sirena, valvola.
Il rilevamento avviene solo all'altezza del punto di installazione del sensore (point level): non è una misura continua del livello ma uno switch ON/OFF per soglia precisa.
Range temperatura processo: -40 a +60°C.
Trasduttore: PVC.
Custodia elettronica: PVC.
Applicazioni: acqua, oli minerali, solventi, prodotti chimici a temperatura ambiente, alimentari freddi, IBC, taniche, serbatoi di stoccaggio standard. Il modello più richiesto per OEM e applicazioni industriali generaliste.
Range temperatura processo: -40 a +130°C (266°F).
Trasduttore: Teflon ad alta temperatura.
Applicazioni: oli diatermici, liquidi di processo caldi, soluzioni CIP/SIP food e pharma, processi chimici caldi, industria della stampa e packaging, vasche di trattamento superficiale, applicazioni di processo dove la temperatura supera i 60°C.
Applicazioni: polmoni di compressori industriali, autoclavi, vessel pressurizzati, sistemi a vapore, accumulatori idraulici, vessel di stoccaggio gas tecnici. Soluzione di riferimento per applicazioni dove la sicurezza richiede l'integrità totale della parete del vessel pressurizzato.
Frequenza: 148 kHz.
Accuratezza: ±1 mm.
Output: relè SPDT 8A/230VAC.
Comunicazione: RS485 con diagnostica e datalogging.
Alimentazione: 12-30 VDC (3-wire).
Protezione: IP68 (NEMA 6).
Calibrazione: push-button 2-step o software.
Una caratteristica tecnica importante del livellostato ABM è la doppia modalità di funzionamento in funzione dello spessore della parete del serbatoio:
| Modalità | Tipo serbatoio | Spessore parete | Esempi applicativi |
|---|---|---|---|
| Thin-tank | Plastica (PE, PEAD, PP, PVC) | Qualsiasi spessore | IBC standard, taniche, fusti plastici, cisterne agricole, serbatoi acqua, contenitori OEM |
| Thin-tank | Metallo sottile | Fino a 0.5mm (0.016") | Lattine, taniche metalliche leggere, contenitori in lamiera sottile |
| Thick-tank | Metallo spesso | Oltre 0.5mm | Vessel di processo, polmoni compressori, autoclavi, serbatoi di stoccaggio industriali, cisterne in inox AISI 304/316 |
Il metodo di rilevamento del liquido e la procedura di calibrazione sono diversi nelle due modalità. È importante comunicare lo spessore della parete in fase di selezione del prodotto. Per applicazioni con spessori al limite (es. 0.4-0.6mm) M.C.A. fornisce supporto per la verifica preliminare dell'applicazione.
Il livellostato non invasivo ABM US-LIQ ha un ventaglio applicativo ampio. Di seguito i settori dove la tecnologia produce il maggior valore aggiunto:
Integrazione su skid, impianti compatti, macchine di processo dove i serbatoi standard del cliente finale non possono essere modificati. Tipico in: macchine per l'industria alimentare e bevande, impianti di lavaggio industriale, sistemi di dosaggio chimico, gruppi pompa con vasca integrata, attrezzature da laboratorio.
Aggiunta di livellostato di sicurezza a serbatoi esistenti senza fermo impianto: compressori d'aria con polmone non forabile, vessel di processo in produzione continua, autoclavi industriali. Installazione in pochi minuti durante una sosta minima senza interruzione della produzione.
Serbatoi di processo sanitari in inox AISI 316L dove il numero di penetrazioni è strettamente limitato per la validazione igienica. Ideale come livellostato di sicurezza ridondante in cantine vinicole, birrifici, caseifici, oleifici, aziende di trasformazione alimentare.
Vessel di processo GMP dove ogni penetrazione richiede revalidazione complessa. Il sensore esterno è installabile e rimovibile senza impatto sulla qualifica del serbatoio. Tipico in vessel di formulazione, serbatoi di stoccaggio principio attivo, autoclavi sanitarie.
Cisterne di stoccaggio di acidi, basi, solventi clorurati, prodotti corrosivi dove un sensore a contatto interno avrebbe vita breve o richiederebbe materiali esotici molto costosi (Hastelloy, titanio). L'esterno non vede mai il fluido.
Cisterne IBC mobili per movimentazione e stoccaggio temporaneo. Il livellostato esterno applicabile/rimovibile permette il controllo di livello durante il riempimento e lo stoccaggio senza compromettere la certificazione UN per ADR (trasporto merci pericolose). Soluzione tipica per distributori di prodotti chimici, lubrificanti industriali, additivi alimentari.
Installazione in pochi minuti sulla parete esterna del serbatoio con magnete o cinghia. Nessuna foratura, nessuna saldatura, nessuna validazione meccanica del contenitore. Nessuna interruzione della produzione, anche su serbatoi pieni e in pressione.
Nessuna parte meccanica in movimento, nessun contatto con il liquido. A differenza di galleggianti (inceppamenti), forcelle vibranti (incrostazione), conduttivi (corrosione elettrodi), il livellostato non invasivo non si degrada con l'uso. Nessuna manutenzione periodica.
Rileva la presenza/assenza di liquido all'altezza del sensore via vibrazione della parete, indipendentemente dalle condizioni superficiali sopra quel punto. Vapori, gas, schiuma, agitazione, vortici non disturbano la misura. Differenziatore decisivo rispetto agli ultrasuoni tradizionali interni.
Acqua, oli, solventi, acidi, basi, prodotti alimentari, farmaceutici, cosmetici. Il sensore non è influenzato dalle proprietà chimiche del liquido perché non lo tocca mai. Differenziatore rispetto al capacitivo (limitato dalla costante dielettrica) e al conduttivo (richiede liquido conduttivo).
Il sensore può essere spostato e ricalibrato in pochi minuti su un altro punto del serbatoio o su un altro serbatoio. Ideale per applicazioni temporanee, test di processo, monitoraggio batch su serbatoi diversi, manutenzioni straordinarie. Non c'è installazione permanente: il valore del prodotto è preservato.
Opzione ABM Remote Dry Contact Monitor per integrare il contatto secco del relè in notifica cellulare verso piattaforma cloud ABM o sistema cliente via API. Ideale per monitoraggio asset distribuiti su più siti (cisterne IBC presso clienti, serbatoi mobili, depositi remoti).
Il livellostato non invasivo ABM US-LIQ è eccellente per le situazioni descritte sopra. Esistono però casi specifici dove tecnologie alternative sono più adatte: lo presentiamo onestamente per aiutare la scelta tecnica corretta.
| Situazione applicativa | Tecnologia consigliata | Perché |
|---|---|---|
| Serbatoi non forabili, applicazioni sanitarie, fluidi aggressivi, OEM, IBC mobili, point level ON/OFF | ABM US-LIQ non invasivo | Zero foratura, maintenance-free, insensibile a fluido e condizioni |
| Misura continua del livello (non soglia ON/OFF) su cisterna PEAD non forabile | Capacitivo non intrusivo esterno (continuo) | Misura continua su tutta l'altezza, non solo soglia. Tecnologia diversa, applicazione diversa |
| Soglia ON/OFF economica su nuovo serbatoio dove la foratura è già prevista, liquidi non aggressivi | Galleggiante magnetico o conduttivo a contatto | Costo inferiore per nuova installazione standard |
| Soglia ON/OFF su solidi e polveri (non liquidi) | Forcella vibrante o paletta rotante | L'ultrasonico non invasivo è dedicato ai liquidi, non funziona su solidi sfusi |
| Misura continua del livello su serbatoio aperto con superficie tranquilla | Sensore radar o ultrasonico interno | Per misura continua dall'alto su serbatoi aperti standard, soluzione più diretta |
| Pareti del serbatoio in materiali compositi, multistrato o con coibentazione spessa | Sensore a contatto o radar interno | L'ultrasuono ha difficoltà a penetrare materiali compositi o spessi non omogenei |
| Misura interfaccia liquido-solido sommersa (sludge blanket) | ABM UMM-LIQ sommergibile | Per interfaccia interna, il sommergibile è la soluzione dedicata |
M.C.A. fornisce consulenza tecnica imparziale per la scelta della soluzione ottimale: contattaci con i dati dell'applicazione (tipo di serbatoio, materiale e spessore parete, fluido, soglia richiesta, integrazione con sistema di controllo) e ti proponiamo la soluzione tecnica più appropriata, anche tra tecnologie diverse.
Il livellostato non invasivo ABM US-LIQ emette un breve impulso di energia ultrasonica. L'energia è accoppiata attraverso una membrana di gomma alla parete del serbatoio, facendola vibrare. Il sensore rileva e analizza i pattern di vibrazione della parete: in base al tipo di vibrazione, distingue se il liquido è presente o assente all'altezza del punto di installazione. Quando il liquido è sotto il punto di rilevamento, il relè è in stato eccitato (normalmente aperto, NO). Quando il liquido è sopra, il relè passa in stato non eccitato (normalmente chiuso, NC). Tutto il sistema funziona senza che il sensore tocchi mai il liquido o l'interno del serbatoio.
Il livellostato ABM US-LIQ può essere installato su qualsiasi serbatoio plastico (PE, PEAD, PP, PVC) di qualsiasi spessore in modalità thin-tank, e su serbatoi metallici (acciaio al carbonio, acciaio inox AISI 304/316, alluminio, rame) in modalità thin-tank (fino a 0.5mm spessore parete) o thick-tank (spessori superiori). Si fissa con magnete su metalli magnetici o con cinghia a cricchetto su metalli non magnetici e plastiche. Esempi: cisterne IBC standard, taniche industriali, serbatoi mobili, polmoni di compressori, autoclavi, vessel pressurizzati, serbatoi food e pharma in inox sanitario.
La modalità thin-tank è ottimale per cisterne in plastica di qualsiasi spessore e per serbatoi metallici con parete fino a 0.5mm (0.016 inch) — tipicamente serbatoi di piccola capacità, taniche, fusti, IBC standard. La modalità thick-tank è raccomandata per serbatoi metallici con spessore di parete superiore a 0.5mm — tipicamente vessel di processo industriali, polmoni di compressori, autoclavi, serbatoi di stoccaggio di grandi dimensioni. Il metodo di rilevamento del liquido e la procedura di calibrazione sono diversi nelle due modalità, quindi è importante comunicare lo spessore della parete in fase di selezione del prodotto.
Le applicazioni tipiche includono: vessel pressurizzati (compressori, autoclavi, vessel chimici) dove la foratura è impossibile o critica per la sicurezza; serbatoi con liquidi viscosi o corrosivi dove un sensore a contatto si intaserebbe o si corroderebbe rapidamente; serbatoi sanitari food e pharma dove qualsiasi penetrazione comprometterebbe la sterilità del processo; cisterne IBC e taniche mobili dove la modifica meccanica non è permessa; rilevamento interfaccia liquido-solido per allarmi di sedimentazione; OEM costruttori di macchine che integrano il sensore in skid e impianti compatti senza modificare i serbatoi standard del cliente finale.
No. Le applicazioni con onde e turbolenza non influiscono sul funzionamento dello switch ABM US-LIQ, perché il sensore rileva la vibrazione della parete del serbatoio (non la superficie del liquido). A differenza dei livellostati ad ultrasuoni interni che possono confondere schiuma e liquido, il non-invasivo determina solo la presenza/assenza di liquido all'altezza del punto di installazione, indipendentemente dalle condizioni superficiali sopra quel punto. Funziona correttamente anche con vapori, gas e schiuma sopra il liquido.
Sì, è una delle applicazioni primarie del livellostato US-LIQ. Installando il sensore sulla parete esterna del serbatoio di aspirazione all'altezza del livello minimo di sicurezza, il relè SPDT 8A/230VAC commuta direttamente sul circuito di comando della pompa o sul PLC, garantendo lo stop automatico quando il livello scende sotto il punto critico. Vantaggi rispetto a galleggianti tradizionali: nessuna parte meccanica in movimento (no inceppamenti, no manutenzione), nessuna foratura del serbatoio, installazione e riposizionamento immediati.
I livellostati a galleggiante e a forcella vibrante sono prodotti consolidati ed economici per nuove installazioni con foratura del serbatoio già prevista. L'ABM US-LIQ è invece la scelta giusta quando: (1) il serbatoio non può essere forato (vessel pressurizzati, garanzia produttore, certificazione ATEX in corso, sterilità food/pharma), (2) si deve aggiungere un livellostato a un serbatoio esistente in produzione senza fermo impianto, (3) il fluido è troppo aggressivo o viscoso per un sensore a contatto (galleggianti si bloccano, fork si incrostano), (4) si cerca flessibilità di riposizionamento (es. test impianto con livelli diversi prima di fissare la soglia). Il costo del singolo prodotto può essere superiore al galleggiante, ma il TCO è migliore considerando assenza di manutenzione, no downtime di installazione, no opere di carpenteria.
Sì. La gamma ABM include tre modelli: US-LIQ standard per applicazioni fino a 60°C e pressione atmosferica con trasduttore in PVC; US-HT alta temperatura con trasduttore in Teflon per processi fino a 130°C (266°F) — applicazioni tipiche oli diatermici, liquidi di processo caldi, soluzioni CIP food/pharma; US-HPR alta pressione per vessel pressurizzati, compressori, autoclavi industriali, sistemi a vapore. Tutti i modelli mantengono le stesse caratteristiche di base: accuratezza ±1mm, frequenza 148 kHz, relè SPDT 8A/230VAC, RS485, IP68.
Sì. Il livellostato ABM US-LIQ ha tre opzioni di integrazione: relè SPDT cablato direttamente al PLC, contattore o sistema di allarme esistente; comunicazione RS485 per integrazione SCADA con diagnostica e datalogging; opzione ABM Remote Dry Contact Monitor — accessorio dedicato che converte il contatto secco del relè in notifica cellulare verso la piattaforma cloud ABM o al sistema cliente via API. Quest'ultima opzione è ideale per cisterne mobili, IBC distribuiti su più siti, applicazioni di monitoraggio asset remoti dove il cablaggio dedicato non è praticabile.
Questa pagina è la specializzazione M.C.A. per il livellostato non invasivo esterno ABM US-LIQ. Per inquadrare la scelta della tecnologia nel panorama più ampio dei sensori di livello (continui vs soglia, contatto vs non contatto, intrusivo vs non intrusivo), vedi la guida generale alla scelta del sensore di livello industriale.
Il livellostato non invasivo si abbina naturalmente ad altre soluzioni ABM per il processo industriale, in particolare nei settori food, pharma, chimico e OEM:
Hai un compressore con polmone non forabile? Una linea food/pharma dove non puoi modificare i serbatoi GMP? Un parco di IBC su cui vuoi controllare il livello senza compromettere la certificazione ADR? Una macchina OEM in cui devi integrare un livellostato senza modificare i contenitori del cliente finale?
Inviaci i dati dell'applicazione (tipo di serbatoio, materiale e spessore parete, fluido contenuto, temperatura e pressione di processo, soglia richiesta, integrazione con sistema di controllo) e ti supportiamo nella scelta tecnica. Forniamo: livellostato ABM US-LIQ standard, US-HT alta temperatura fino a 130°C, US-HPR alta pressione per vessel pressurizzati, opzioni di monitoraggio remoto con Remote Dry Contact Monitor per applicazioni distribuite, consulenza imparziale tra livellostato non invasivo / galleggiante / forcella vibrante / capacitivo, supporto tecnico in italiano per OEM, manutenzione industriale, food/pharma, chimico.
