Catalogo segnalatori per ambienti ATEX
Segnalatori ATEX: torrette, torri, semafori, indicatori
Quattro famiglie di prodotti LED certificate per zone 1, 2, 21 e 22 in industria di processo
Quattro famiglie di prodotti LED certificate per zone 1, 2, 21 e 22 in industria di processo
Un segnalatore ATEX serve a comunicare visivamente uno stato, un allarme o una condizione di processo in un'area dove può formarsi un'atmosfera potenzialmente esplosiva. La scelta del prodotto giusto dipende da cosa devi segnalare, dove lo installi e che zona ATEX hai classificato.
Il catalogo MCA si articola in quattro famiglie distinte, ognuna pensata per un'esigenza specifica: torrette LED multi-modulo per indicare più stati di processo, torre Ex-d antideflagrante per zone più severe, semafori per regolare il transito di veicoli e persone, indicatori luminosi singoli per segnalare un singolo evento.
Quando l'impianto deve comunicare più stati contemporanei agli operatori — tipicamente ok / warning / allarme, oppure le fasi di un batch (idle / running / done / error) — la scelta è una colonna di segnalazione multi-modulo. Disponibile in due varianti secondo la zona ATEX dell'area di installazione.
Colonna LED modulare in policarbonato, modalità Ex ec per ambienti normalmente sicuri.

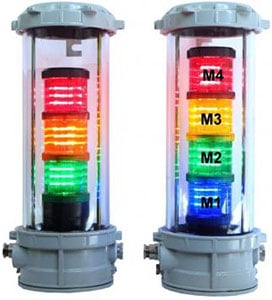

Custodia antideflagrante in pressofusione di alluminio + vetro borosilicato per ambienti severi.
Quando il problema da risolvere non è "comunicare uno stato di processo" ma una funzione più specifica — regolare il transito di veicoli o segnalare un singolo evento — esistono prodotti progettati appositamente che risolvono il caso meglio (e a costo inferiore) di una torrette modulare.

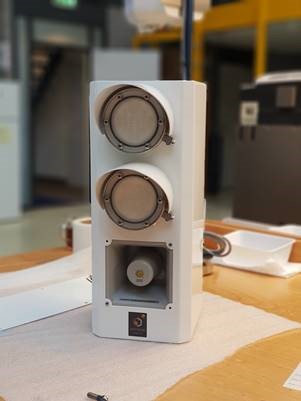

Per regolare il transito di veicoli, natanti o persone in aree classificate ATEX.
Spia LED a singola lampada per allarmi, beacon di sicurezza, segnalazione di stato puntuale.
Vista d'insieme delle quattro famiglie con le caratteristiche che fanno la differenza nella scelta. Per la scelta ragionata dettagliata vai alla guida decisionale.
| Caratteristica | Torrette LR4/LR6 | Torre Ex-d | Semaforo | Indicatore singolo |
|---|---|---|---|---|
| Funzione | Più stati di processo | Più stati di processo | Transito veicoli/persone | Singolo evento |
| Zone ATEX | 2 / 22 | 1, 2, 21, 22 | 2/22 (AR-045) o 1/21 (AR-049) | 2/22 o 1/21 |
| N° LED/lampade | 1 a 5 moduli | 1 a 5 moduli | 1, 2 o 3 luci | 1 lampada |
| Custodia | Policarbonato | Alluminio + vetro borosilicato | Inox AISI 316 | Alluminio o inox 316 |
| Buzzer | Disponibile | — | — | — |
| IP | IP65 | IP66 | IP65 | IP65 |
| Profilo costo | Economica | Alta | Media | Bassa |
I segnalatori ATEX MCA sono installati prevalentemente in industria di processo, dove la classificazione delle zone è codificata e le procedure prevedono indicazioni visive integrate nei sistemi di sicurezza funzionale.
Reattori, linee di travaso solventi, parchi serbatoi, aree di carico autobotti. Tipicamente zona 2 in processi ventilati, zona 1 in punti di carico aperti.
Reparti GMP di sintesi API, granulazione, essiccazione, pesatura solventi e polveri attive. Zone 22 per polveri, zone 2 in aree solventi.
Aree di stoccaggio polveri (zucchero, farina, latte in polvere, cacao), trasporto pneumatico, sili. Quasi sempre zone 21 o 22.
Digestori anaerobici, gasometri, fosse di accumulo, locali pompaggio. Zone 1 o 2 per metano e idrogeno solforato.
Unità di processo, separatori, slop tank, pontili di carico, manifold. Zone 1 e 2 generalizzate sull'intero impianto.
Parcheggi sotterranei dal piano -2 in giù, attraversamenti di area portuale, accessi a banchine di carico carburante. Tipico uso semafori ATEX.
Quattro famiglie distinte: torrette LED multi-modulo LR4/LR6 (zona 2/22), torre di segnalazione Ex-d (zona 1/21), semafori AR-045/AR-049 in acciaio inox per regolare il transito di veicoli e persone, indicatori luminosi singoli AR-043/044/047/048 per segnalare un evento singolo. Ogni famiglia risolve un'esigenza specifica e ha un suo intervallo di prezzo.
La scelta segue tre domande in cascata: 1) cosa devi segnalare (più stati di processo / transito veicoli / singolo evento) — questa identifica la famiglia; 2) che zona ATEX hai (2/22 oppure 1/21) — questa identifica il livello di certificazione; 3) che tipo di ambiente è (normale o gravoso/marino) — questa identifica il materiale della custodia. La nostra guida decisionale mostra l'albero completo con esempi concreti.
Industria di processo principalmente: chimico, farmaceutico, food & beverage, trattamento acque. Inoltre petrolchimico/raffinerie, offshore, parcheggi sotterranei e aree portuali per i semafori, beacon di sicurezza per lavaocchi e vie esodo nei reparti industriali.
Sì, scegliendo modelli certificati per zona 1/21 (Ex db, Ex mb, Ex 60079-46): coprono automaticamente anche zona 2 e 22. La standardizzazione semplifica scorte ricambi, ordini, formazione manutentiva. Va valutato il sovraprezzo rispetto ai modelli zona 2/22, che varia tipicamente del 30-100% in base alla famiglia. In impianti di grandi dimensioni con molti punti di installazione il bilancio può convenire.
Se non sei sicuro della classificazione della tua zona ATEX, di quale famiglia di prodotto fa al caso tuo, o di quale configurazione di moduli ordinare, scrivici o chiamaci. Risposta tecnica entro 24-48 ore lavorative, senza impegno commerciale.
