Convertitore Pt100 4-20 mA a 2 fili

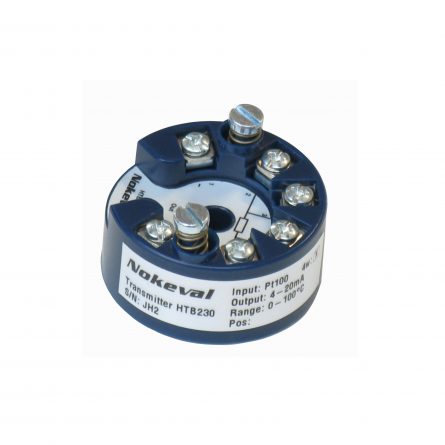

L'HTB230 è un convertitore Pt100 4-20 mA (trasmettitore di temperatura) a 2 fili: prende la resistenza della sonda Pt100, la linearizza e la trasforma in un segnale 4-20 mA che il PLC legge direttamente. L'alimentazione arriva sugli stessi due fili del segnale, da 6,5 a 30 Vdc, quindi basta un normale ingresso analogico a 24 V.
Si monta nella testa della sonda (tipo B), così dal campo al quadro viaggia un segnale in corrente immune ai disturbi e alla resistenza dei cavi. Con la staffa HTB-DIN si monta invece su guida DIN in quadro. Lo consegniamo già configurato sul range che ci indichi (per esempio 0-200 °C): lo colleghi e funziona.
Dati dal manuale del costruttore (Nokeval, firmware V1.0-V1.3). Per la versione impaginata scarica la scheda tecnica del convertitore Pt100 4-20 mA in PDF.
| Ingresso | Campo di misura | Precisione | Collegamento |
|---|---|---|---|
| Pt100 | -200…+700 °C | 0,05% lettura + 0,1 °C | 2, 3 o 4 fili |
| Pt1000 | -100…+300 °C | 0,05% lettura + 0,5 °C | 2, 3 o 4 fili |
| Ni100 | -60…+180 °C | 0,05% lettura + 0,1 °C | 2, 3 o 4 fili |
| Cu10 | -200…+260 °C | — | 2, 3 o 4 fili |
| Resistenza (ohm) | 0…2000 Ω | 0,1% lettura + 0,2 Ω | es. potenziometro |
| Caratteristica | Valore |
|---|---|
| Uscita | 4-20 mA a 2 fili (campo 3,8…20,5 mA) |
| Alimentazione | 6,5…30 Vdc dal loop |
| Precisione uscita | 8 µA a 25 °C, deriva 1 µA/°C |
| Deriva termica ingresso | 0,02 °C/°C |
| Segnalazione guasto sonda | 3,5 mA, 23 mA o valore personalizzato |
| Conversione A/D | 24 bit, 2,5 aggiornamenti al secondo |
| Avvio | uscita stabile in 1,5 s dall'accensione |
| Corrente nella sonda | circa 250 µA (autoriscaldamento trascurabile) |
| Temperatura di lavoro | -40…+85 °C |
| Montaggio | testa sonda tipo B; guida DIN 35 mm con staffa HTB-DIN |
| Dimensioni e peso | Ø 44 mm × 22 mm, foro centrale 6 mm, 40 g |
| Morsetti | conduttori fino a 2,5 mm² |
| EMC | EN 61326 (immunità; emissioni classe B) |
| Configurazione | programmatore USB HTB-PROG + software MekuWin |
Morsettiera dell'HTB230: i morsetti 1 e 6 sono il loop 4-20 mA, i morsetti 2-5 la sonda.
| Collegamento Pt100 | Morsetti | Quando usarlo |
|---|---|---|
| 2 fili | sonda su 2 e 4, ponticello tra 3 e 2 | Sonda con trasmettitore in testa: i fili sono corti e l'errore di cavo è trascurabile |
| 3 fili | due fili (di solito rossi) su 2 e 3, filo bianco su 4 | Standard industriale: la resistenza dei cavi viene compensata |
| 4 fili | come 3 fili + quarto filo su 5 | Massima precisione, cavi lunghi (con HTB230 su DIN) o sonde di riferimento |
| Loop 4-20 mA | 1 (−) e 6 (+) | Verso ingresso analogico del PLC o alimentatore 24 Vdc + carico |
Il trasmettitore ha bisogno di almeno 6,5 V ai suoi morsetti. Con alimentazione a 24 Vdc restano circa 17,5 V per il carico, cioè resistenza di ingresso del PLC più resistenza dei cavi. Considerando la corrente di allarme a 23 mA, il totale deve restare indicativamente sotto 750 Ω: ampiamente sufficiente per i tipici ingressi da 250 Ω.
Indicaci in fase d'ordine tipo di sonda (Pt100, Pt1000, Ni100), numero di fili e range di temperatura (per esempio 0-200 °C = 4-20 mA): l'HTB230 arriva configurato e pronto da montare.
Se in seguito devi cambiare range o sonda, colleghi il programmatore USB HTB-PROG ai morsetti 1 e 6 e usi il software gratuito MekuWin di Nokeval. Dal menu si impostano:
Con la funzione di simulazione puoi forzare temperatura o corrente di uscita e verificare la scalatura sul PLC senza scaldare la sonda.
L'HTB230 invia una debole corrente di controllo anche sui fili della sonda che non trasportano la corrente di misura, così rileva interruzioni e cortocircuiti. In caso di guasto l'uscita va a 3,5 mA (downscale), 23 mA (upscale) o a un valore personalizzato. Dal firmware V1.3 segue la raccomandazione NAMUR NE43: in funzionamento normale l'uscita resta tra 3,8 e 20,5 mA, quindi qualsiasi valore fuori da questa finestra indica un guasto e non una temperatura.
Per il confronto completo vedi i convertitori di temperatura Pt100 e termocoppia su guida DIN FEMA I3P e I4P.
Scheda tecnica HTB230 — specifiche, schema di collegamento e codici d'ordine (HTB230, HTB-DIN, HTB-PROG).
📄 Scarica il PDFIndicaci tipo di sonda, numero di fili, range di temperatura e montaggio (testa sonda o guida DIN): ti inviamo prezzo e disponibilità e spediamo l'HTB230 già configurato.
Il convertitore fa scorrere una piccola corrente costante nella Pt100 (circa 250 µA nell'HTB230), misura la resistenza della sonda, la trasforma in temperatura con la curva del platino e genera una corrente proporzionale: 4 mA all'inizio scala e 20 mA al fondo scala scelti. La corrente viaggia sugli stessi due fili che alimentano il trasmettitore.
Nell'uso comune sono sinonimi. Si parla più spesso di trasmettitore quando lo strumento è a 2 fili e si monta nella testa della sonda, come l'HTB230; di convertitore quando è un modulo da quadro su guida DIN alimentato a parte, come il FEMA I3P. Entrambi trasformano la Pt100 in 4-20 mA.
Da 6,5 a 30 Vdc sul loop 4-20 mA, tipicamente i 24 Vdc forniti dalla scheda di ingresso analogico del PLC o da un alimentatore di quadro. Non servono altri fili di alimentazione: il trasmettitore è a 2 fili.
Sì. Nasce per la testa di connessione tipo B della sonda, ma con la staffa HTB-DIN si monta su guida DIN da 35 mm in quadro.
L'HTB230 viene consegnato già configurato sul range che ci indichi in fase d'ordine, pronto da installare. Per modificarlo in seguito si usa il programmatore USB HTB-PROG con il software gratuito MekuWin: si impostano tipo di sonda, 3 o 4 fili, valore a 4 mA, valore a 20 mA e comportamento in caso di guasto.
L'HTB230 controlla continuamente i fili della sonda e in caso di guasto porta l'uscita a un valore di allarme fuori scala: 3,5 mA (downscale), 23 mA (upscale) oppure un valore personalizzato. Dal firmware V1.3 segue la convenzione NAMUR NE43, limitando l'uscita normale tra 3,8 e 20,5 mA, così il PLC distingue un guasto da una temperatura reale.
Sì. Accetta Pt100 (-200…+700 °C), Pt1000 (-100…+300 °C), Ni100 (-60…+180 °C), Cu10 e resistenze fino a 2000 ohm, ad esempio un potenziometro. Non è adatto alle termocoppie: per quelle serve un convertitore come il FEMA I3P.
