Valvola di controllo temperatura per industria
Valvole AKO autoazionate per motori CHP a gas, biogas, biometano
Valvole AKO autoazionate per motori CHP a gas, biogas, biometano
La valvola di controllo temperatura per industria è un componente critico nei circuiti termofluidici di turbine, compressori, motori endotermici, sistemi di raffreddamento dell'acqua di camicia, olio di lubrificazione, scambiatori di calore. Regola la temperatura del fluido di processo miscelando o deviando i flussi caldi e freddi per mantenere la temperatura desiderata indipendentemente dal carico operativo, dalla potenza richiesta e dalle condizioni esterne.
Esistono due famiglie principali: le valvole termostatiche autoazionate (rilevamento interno della temperatura, nessuna alimentazione elettrica, vita utile decennale) e le valvole con attuatore (rilevamento esterno con sonda, controllo preciso modulante via segnale elettrico o pneumatico). La scelta tra le due dipende dall'applicazione: per controllo robusto "set and forget" si scelgono le termostatiche; per controllo preciso modulante si scelgono le valvole con attuatore.
M.C.A. propone le valvole termoregolatrici AKO come distributore esclusivo Italia. La gamma copre 9 modelli principali a 3 vie in ghisa sferoidale, ghisa grigia, acciaio inox e bronzo, dimensioni da G 1/2" a DN200, pressioni PN16-PN40. Applicazioni primarie: cogenerazione (CHP) gas naturale, biogas, biometano, teleriscaldamento, motori endotermici industriali e marini, turbine e compressori, raffreddamento olio di lubrificazione, scambiatori di calore di processo, circuiti criogenici. Per il controllo modulante via attuatore vedere la pagina dedicata alle valvole modulanti per vapore e acqua.
Le valvole di controllo temperatura per industria regolano la temperatura del fluido in turbine, compressori, motori endotermici, scambiatori di calore, circuiti di lubrificazione, recupero termico. Si dividono in due famiglie: termostatiche autoazionate (rilevamento interno, no alimentazione esterna, vita decennale) e con attuatore (rilevamento esterno con sonda, controllo preciso modulante). M.C.A. propone le valvole termoregolatrici AKO autoazionate a 3 vie come distributore esclusivo Italia. 9 modelli principali: 227.0520, 227.0521 (G-CuSn10, DN40-DN100, PN16); 227.0701 (1.4308 inox, G 1/2"-G 1 1/4", PN40); 226.0421 (1.4308 inox flangiata DN40-DN100); 226G1121 (DN200 grandi impianti); 226.0120 (EN-GJS-400 DN40-DN150, riferimento CHP); 226.0650-150/-100 (G-CuZn35Al bronzo); 226.0621 (EN-GJL-250 micro-CHP); 226.0601 (G-CuSn5ZnPb bronzo PN25). Applicazioni: cogenerazione CHP (gas, biogas, biometano), motori marini, turbine e compressori, raffreddamento olio lubrificazione, scambiatori industriali. Vantaggi: nessuna alimentazione elettrica, regolazione modulante, vita utile decennale, ideali per impianti in funzionamento continuo. M.C.A. fornisce anche strumentazione ATEX per zone classificate (biogas, raffinerie, chimica).
La distinzione tecnica fondamentale tra valvole di controllo temperatura industriali è il metodo di rilevamento della temperatura del fluido:
Una valvola autoazionata è attivata rilevando e controllando internamente la temperatura del fluido. Non richiede alcuna alimentazione esterna. L'elemento di espansione (cera, paraffina o liquido termosensibile) è altamente sensibile ai cambiamenti di temperatura: quando la temperatura del fluido cambia, l'elemento espande o si contrae provocando lo scorrimento dell'otturatore della valvola che apre o chiude le porte di passaggio.
L'intervallo di temperatura di esercizio è determinato dalla composizione chimica del materiale termosensibile ed è preimpostato in fabbrica in base alle raccomandazioni del costruttore del motore o dell'impianto. Una volta calibrato l'elemento a una temperatura impostata, non può essere modificato a meno che non venga sostituito con uno nuovo.
Quando scegliere autoazionata: set-and-forget, vita utile decennale, applicazioni continue, zero manutenzione, set-point fisso. Esempi: motori CHP, motori marini, turbine, compressori, scambiatori a temperatura fissa, raffreddamento olio lubrificazione.
Una valvola azionata da attuatore fa parte di un sistema completo che rileva le variazioni di temperatura tramite sonda esterna. La sonda invia un segnale a un pannello di controllo che aprirà o chiuderà le porte della valvola utilizzando una fonte di alimentazione esterna (elettrica, pneumatica, o combinata elettro-pneumatica).
Sebbene siano necessari più componenti per il funzionamento (sonda, controllore, attuatore, alimentazione), questi sistemi offrono due vantaggi significativi: sono molto più precisi (utile per controllo fine), e permettono di regolare in tempo reale il set-point al variare delle condizioni operative (logiche di stagionalità, condizioni di carico, schedulazione).
Quando scegliere con attuatore: controllo preciso modulante, set-point variabile, integrazione PLC/SCADA, applicazioni di processo industriale, vapore e acqua surriscaldata. Vedi la nostra pagina dedicata alle valvole modulanti per vapore e acqua per i prodotti specifici.
Le valvole AKO autoazionate coprono la maggior parte delle applicazioni industriali standard: motori, scambiatori, raffreddamento olio. Per applicazioni che richiedono controllo preciso modulante via PLC/SCADA si passa alle valvole con attuatore (linea separata).
Le valvole termoregolatrici AKO autoazionate a 3 vie sono utilizzate in tutti i settori industriali dove serve regolazione affidabile della temperatura senza dipendere da alimentazione elettrica. Le applicazioni principali sono:
Controllo temperatura nel circuito di raffreddamento motore e nel circuito di recupero termico di impianti CHP a gas naturale, biogas, biometano. Applicazione strategica per il mercato italiano della cogenerazione in crescita. Vedi sotto sezione dedicata cogenerazione con casi reali e configurazioni.
Controllo temperatura nei grandi motori delle navi: motori principali di propulsione, motori ausiliari, generatori di bordo. Funzionamento in ambiente salino, vibrazioni continue, esigenza di affidabilità estrema. Vedi la pagina dedicata ai motori marini per applicazioni specifiche e modelli consigliati.
Controllo temperatura del fluido di raffreddamento in turbine a gas, turbine a vapore, compressori centrifughi e volumetrici, espansori. Garantisce temperatura ottimale del fluido in tutte le condizioni di carico, prevenendo cavitazione e surriscaldamento dei cuscinetti.
Controllo temperatura nei circuiti di lubrificazione industriali: oli motore, oli idraulici, oli di processo, lubrificanti per riduttori e moltiplicatori. Mantiene la viscosità dell'olio nel range ottimale, allungando la vita utile dell'impianto. Vedi la pagina dedicata all'oleodinamica.
Controllo temperatura in scambiatori di calore di processo: scambiatori a fascio tubiero, a piastre, a doppio tubo. Modulazione del flusso primario o secondario per mantenere costante la temperatura di uscita del fluido. Applicazione comune in chimica, alimentare, farmaceutico, energia.
Controllo temperatura nei circuiti di recupero calore: economizzatori, riscaldatori, scambiatori di recupero da fumi/gas di scarico, recupero termico industriale. Massimizza il recupero del calore residuo migliorando l'efficienza energetica complessiva degli impianti.

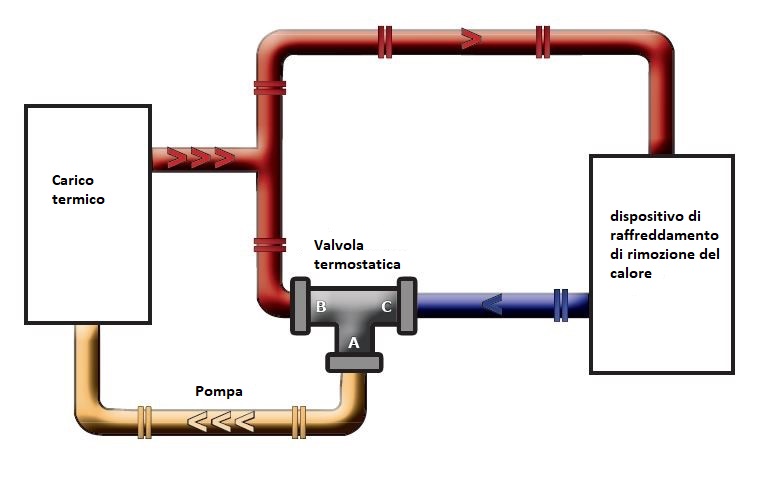

Le valvole AKO autoazionate possono funzionare in qualsiasi posizione di installazione, consentendo il montaggio in base a ciò che funziona meglio con le tubazioni esistenti. Sia per servizio di miscelazione (due fluidi a temperature diverse combinati per ottenere una temperatura desiderata) sia per servizio di deviazione (un fluido indirizzato verso scambiatore o linea di by-pass in funzione della temperatura).
Un impianto CHP è costituito da quattro sottosistemi termofluidici principali, in ognuno dei quali la regolazione termica è critica:
La valvola termostatica AKO si installa tipicamente sul circuito di raffreddamento alta temperatura (motore) e/o sul circuito di recupero termico (utenza). In configurazione miscelatrice, miscela il flusso caldo dal motore con il ritorno freddo per mantenere costante la temperatura di mandata. In configurazione deviatrice, indirizza l'acqua verso lo scambiatore o verso il radiatore di emergenza in funzione della richiesta termica dell'utenza.
La gamma AKO Armaturen distribuita in esclusiva Italia da M.C.A. copre nove modelli principali di valvole termoregolatrici autoazionate a 3 vie, in materiali e dimensioni diverse per coprire tutte le applicazioni industriali. I modelli si differenziano per: materiale del corpo (bronzo, ghisa grigia, ghisa sferoidale, acciaio inox), tipo di attacco (filettato BSP/NPT o flangiato EN 1092), dimensione nominale (da G 1/2" a DN200), classe di pressione (PN16, PN25, PN40). L'elemento termostatico è preimpostato in fabbrica nel range di temperatura richiesto.

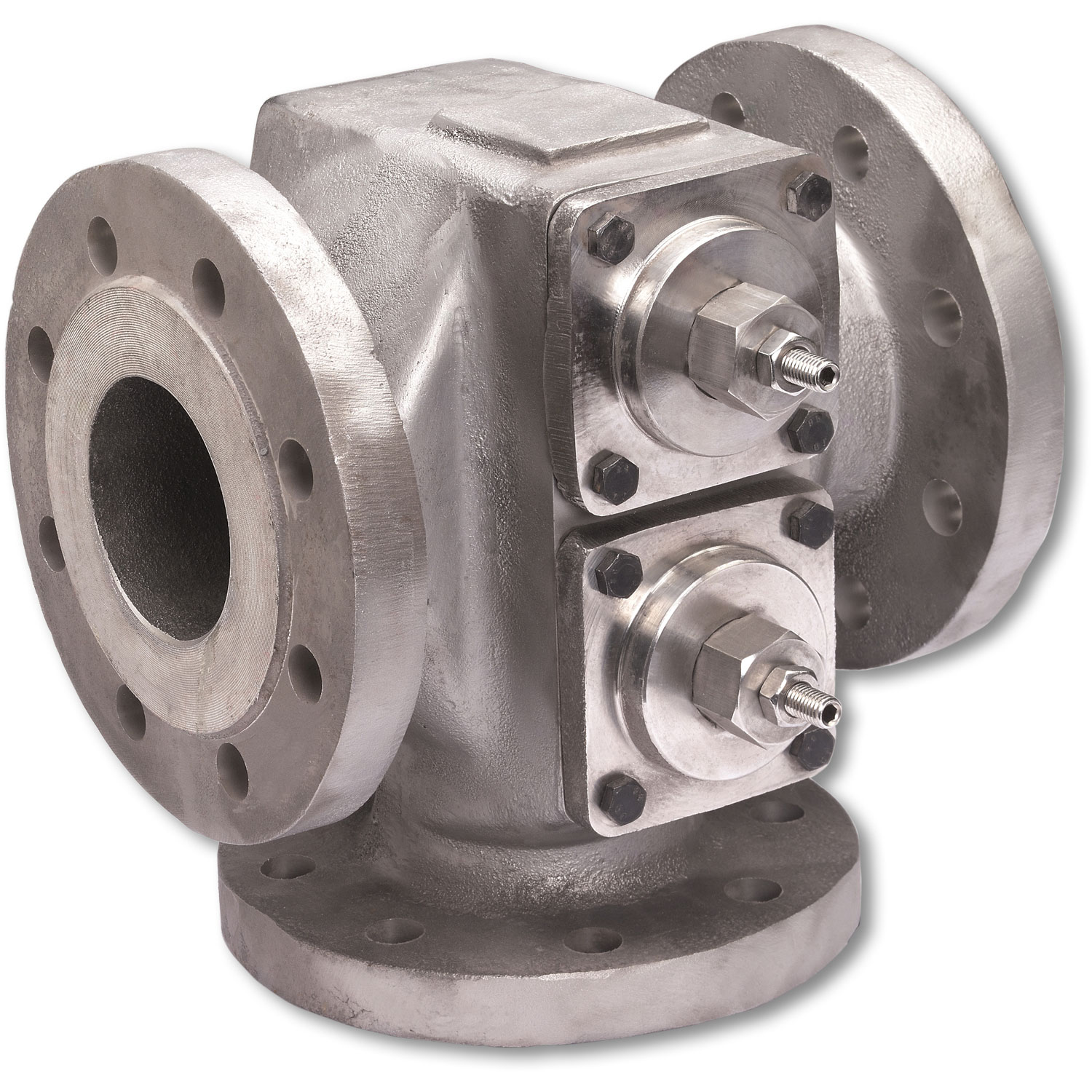

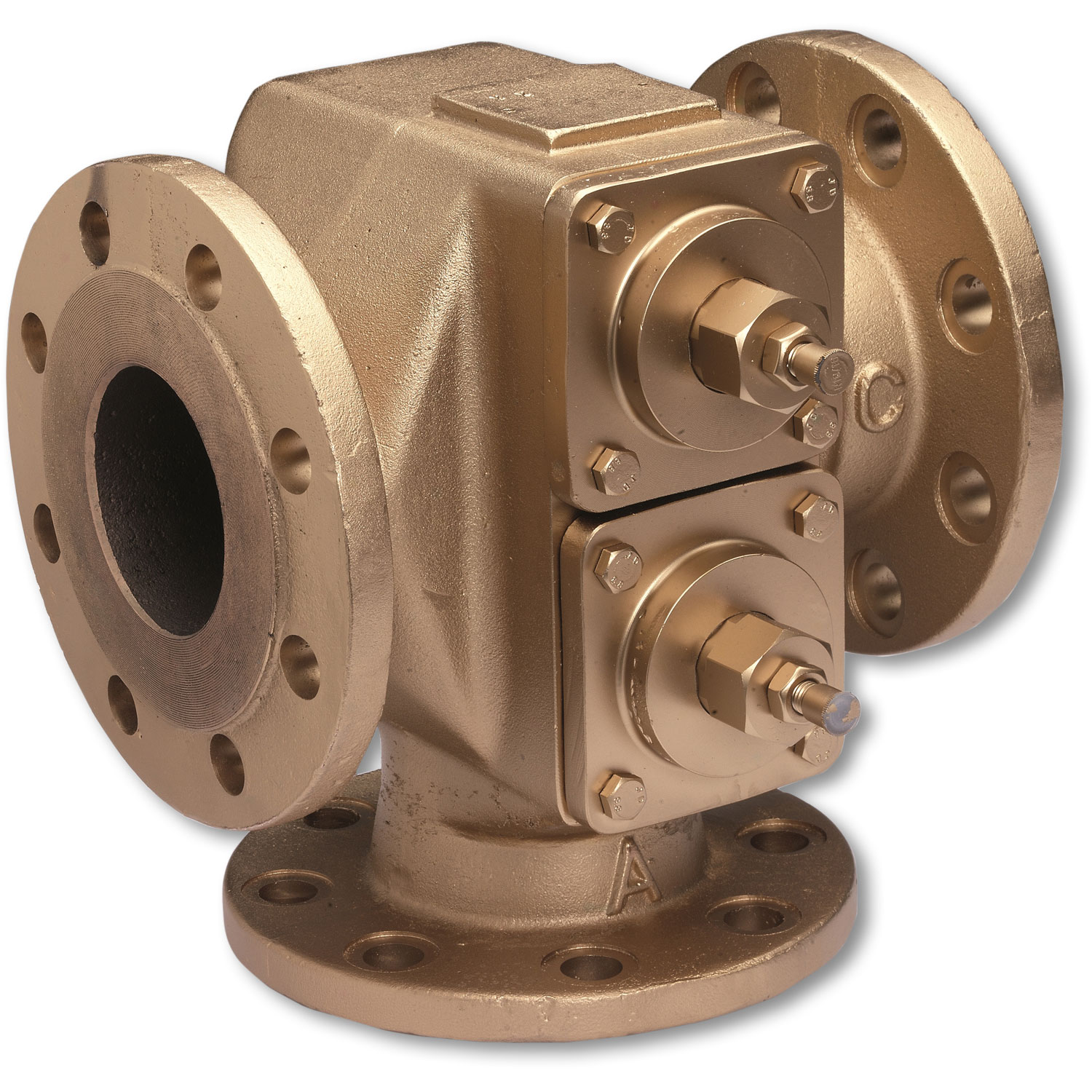

Modelli in bronzo G-CuSn10 flangiati, adatti per applicazioni con acqua di mare, salamoia, fluidi corrosivi non aggressivi. Il bronzo offre eccellente resistenza alla corrosione marina senza il costo dell'acciaio inox. Tipici per motori marini, impianti navali, sistemi di raffreddamento con acqua di mare.
Modello in acciaio inox 1.4308 (AISI 304) filettato, classe di pressione elevata PN40. Ideale per applicazioni di processo chimico, farmaceutico, alimentare dove servono materiali resistenti alla corrosione e ai prodotti aggressivi. Versione filettata per installazione su tubazioni piccolo-medio diametro.
Modello in acciaio inox 1.4308 flangiato standard EN 1092-1 Form B. Combina la resistenza chimica dell'inox con l'attacco flangiato standard europeo. Indicata per impianti chimici, farmaceutici, alimentari di media taglia dove servono entrambe le caratteristiche.

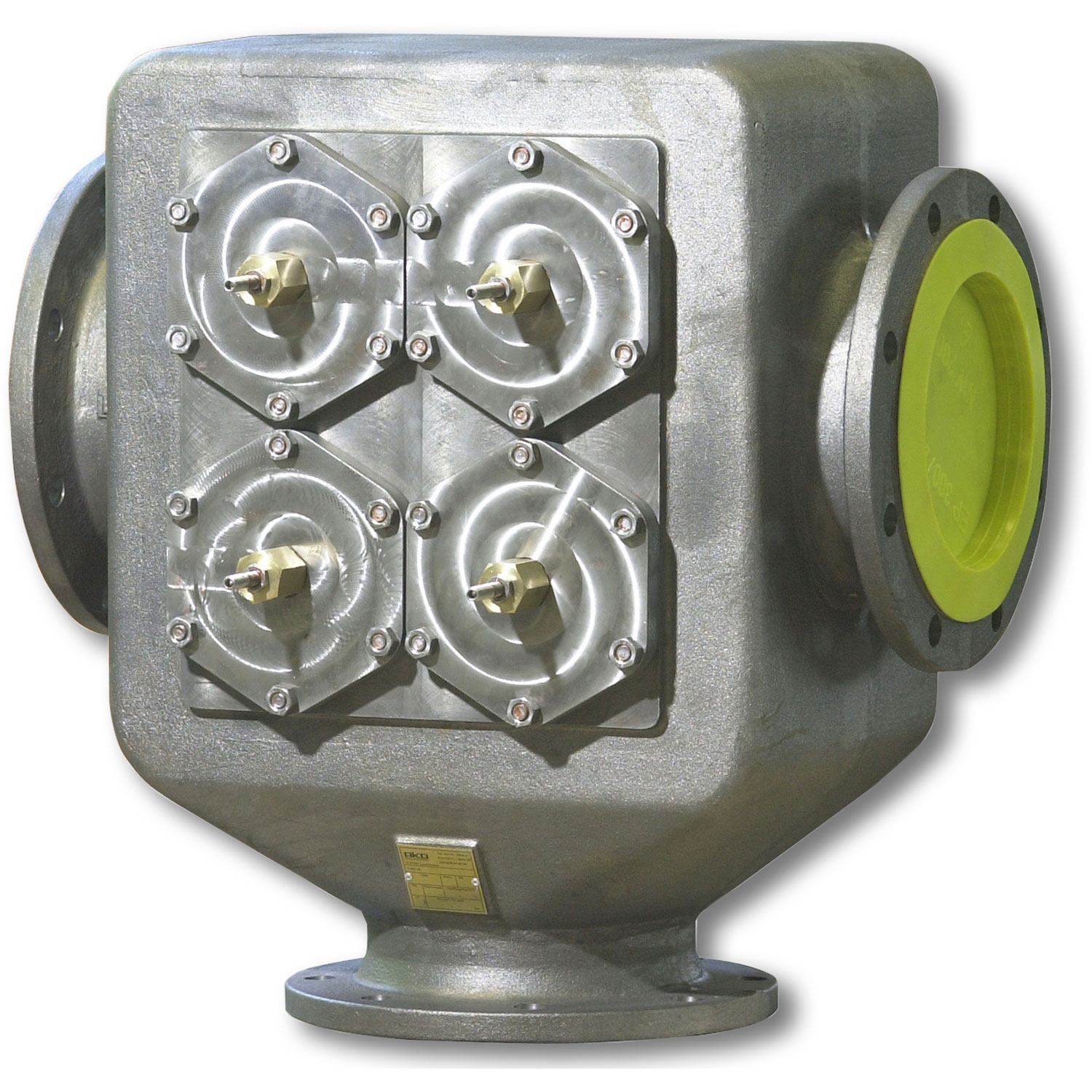

Per impianti di grande taglia: cogenerazione oltre 2000 kWe, centrali di teleriscaldamento, grandi impianti industriali. Versione DN200 in ghisa sferoidale dimensionata per portate elevate. Il diametro più grande della gamma.

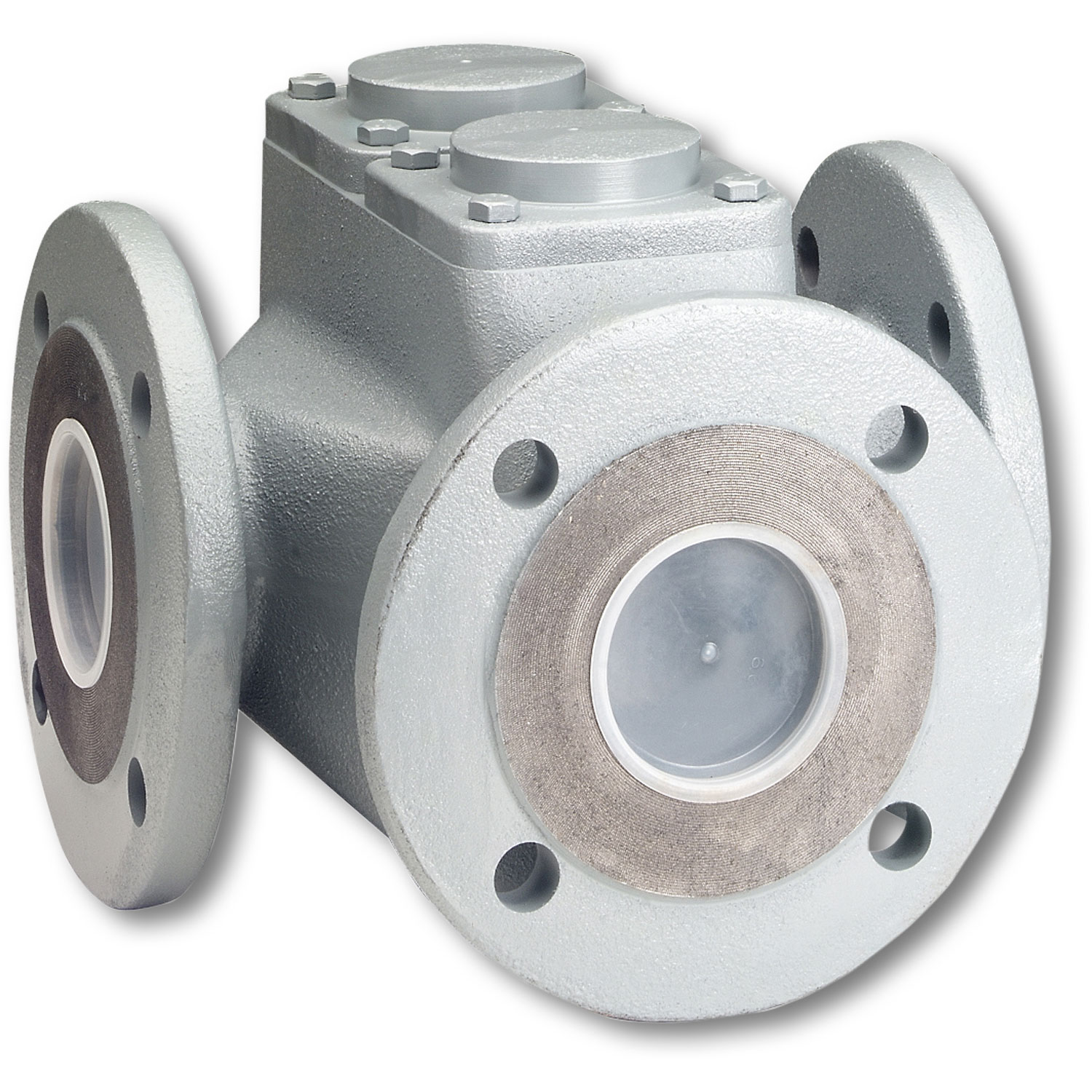

Modello di riferimento per la maggior parte degli impianti CHP italiani (tipicamente 50-2000 kWe) e per applicazioni di media taglia in raffreddamento e recupero termico. Costruzione in ghisa sferoidale EN-GJS-400, attacco flangiato standard EN 1092-2, dimensionata per le portate tipiche del circuito di raffreddamento motore.

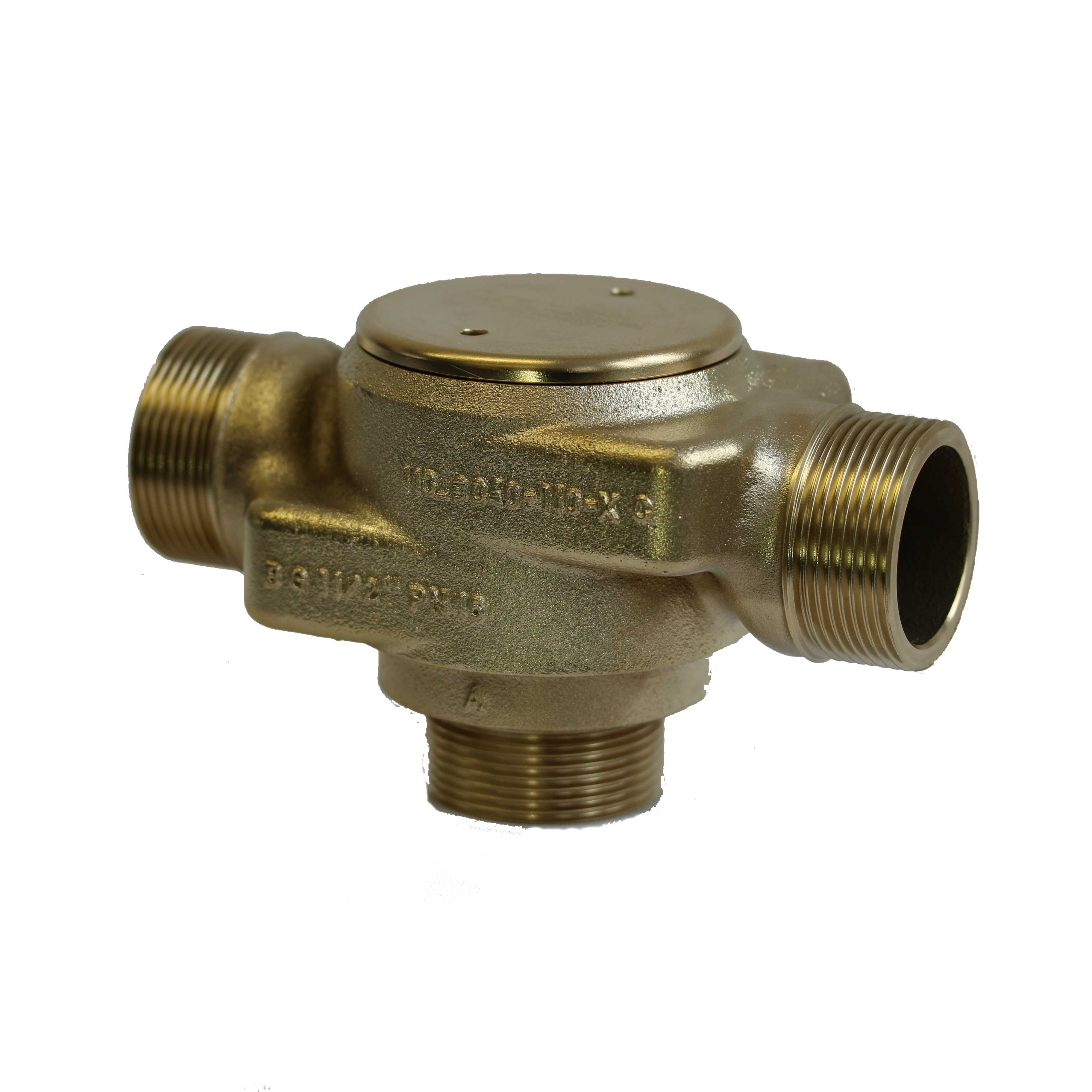

Modello in ottone G-CuZn35Al con configurazione filetto esterno/interno mista (versatilità di installazione). PN16. Indicato per applicazioni dove serve flessibilità di connessione e resistenza alla corrosione superiore alla ghisa.

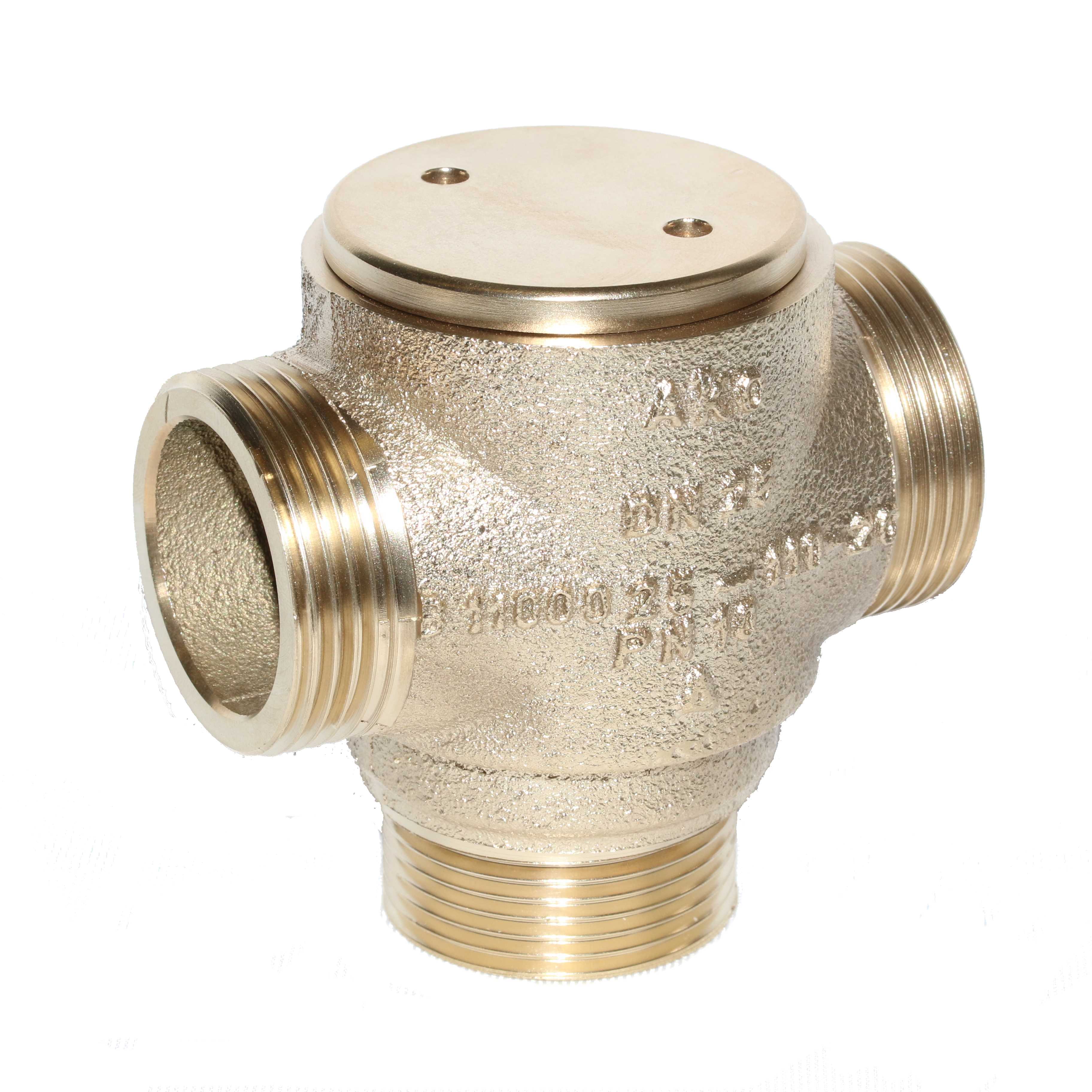

Variante più piccola del 226.0650-150, con filetto interno femmina G 1″ e PN10. Più compatta e leggera, ideale per impianti con tubazioni di diametro inferiore.

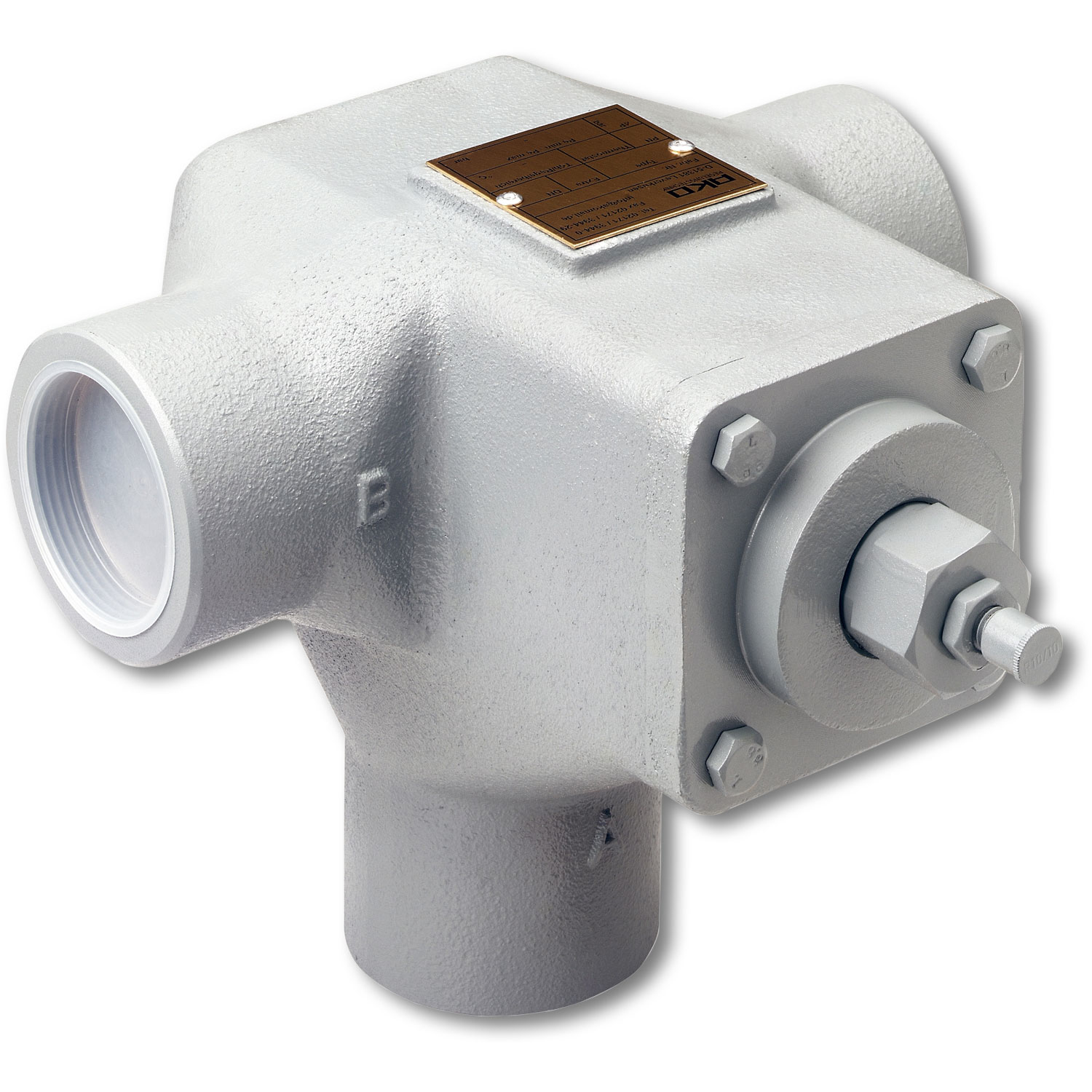

Per impianti di piccola taglia: micro-CHP, piccola cogenerazione (fino a 50 kWe), impianti residenziali avanzati, terziario. Versione filettata in ghisa grigia EN-GJL-250, economica e robusta.

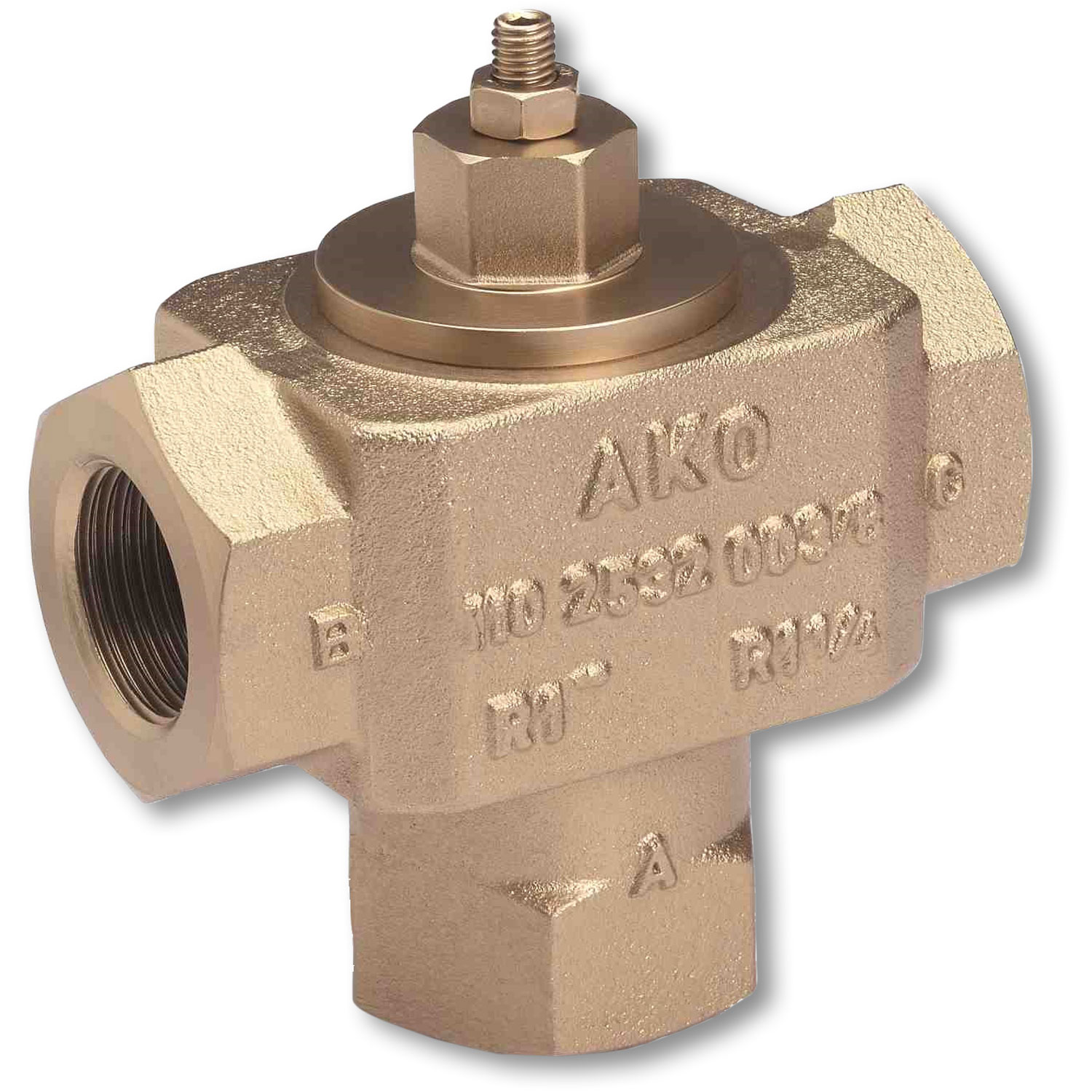

Modello in bronzo G-CuSn5ZnPb filettato, classe di pressione PN25. Indicato per applicazioni con pressioni medio-alte e resistenza alla corrosione (acqua salmastra, fluidi leggermente aggressivi).
La cogenerazione (CHP - Combined Heat and Power) è l'applicazione dove le valvole AKO autoazionate dimostrano il massimo del loro valore tecnico ed economico. Le ragioni sono tre: gli impianti CHP lavorano 7000-8500 ore all'anno in continuo, richiedono affidabilità decennale senza manutenzione, e il set-point di temperatura è fisso per tutta la vita dell'impianto. Tutti requisiti perfetti per la tecnologia autoazionata.
Il mercato italiano della cogenerazione è in forte crescita grazie agli incentivi PNRR, alla Transizione 5.0, alle agevolazioni per il biogas/biometano agricolo e all'esigenza di efficientamento energetico industriale. La sezione seguente approfondisce il dimensionamento e le configurazioni tipiche.
| Taglia impianto | Modello consigliato | Materiale | Note |
|---|---|---|---|
| Micro-CHP fino a 50 kWe | 226.0621 | Ghisa grigia | Filettata G 1″-G 2″ |
| Piccolo CHP 50-200 kWe | 226.0120 DN40-65 | Ghisa sferoidale | Flangiata, biogas piccoli |
| CHP medio 200-1000 kWe | 226.0120 DN80-100 | Ghisa sferoidale | Flangiata, biogas agricoli |
| CHP grande 1000-2000 kWe | 226.0120 DN125-150 | Ghisa sferoidale | Flangiata, biometano industriale |
| Impianti oltre 2000 kWe | 226G1121 | Ghisa sferoidale | Flangiata DN200 |
| Recupero termico utenza | 226.0120 | Ghisa sferoidale | Setpoint 70-80 °C |
Impianti CHP industriali e terziari alimentati a metano. Settori tipici: industria alimentare, cartiere, hotel, ospedali, centri commerciali. Funzionamento continuo h24 con uso del calore per riscaldamento e processo.
Impianti di digestione anaerobica di reflui zootecnici, sottoprodotti agricoli, insilati. Tipicamente 100-1000 kWe. Settore in crescita grazie alle tariffe incentivanti e alla normativa sulla gestione reflui.
Impianti su frazione organica dei rifiuti urbani in stazioni di trattamento o discariche controllate. Funzionamento spesso accoppiato a impianti di compostaggio.
Impianti di upgrading da biogas a biometano per immissione in rete gas o autotrazione. Tecnologia in forte espansione in Italia per i target di decarbonizzazione del trasporto pesante.
Centrali di cogenerazione collegate a reti di teleriscaldamento. La regolazione termica del circuito di mandata è critica per garantire la temperatura corretta agli utenti finali in tutte le condizioni di carico.
Impianti dedicati a singoli stabilimenti industriali con elevato fabbisogno termico: industria alimentare, chimica, farmaceutica, cartaria. Recupero termico utilizzato per processo o produzione di vapore.
Ospedali e RSA con esigenza di affidabilità totale e fabbisogno termico continuo. La cogenerazione garantisce energia elettrica anche in caso di blackout, e l'autoazionamento delle valvole AKO è coerente con questa filosofia di affidabilità.
Impianti CCHP che producono elettricità, calore e freddo (tramite assorbitori). La regolazione termica deve gestire più circuiti contemporaneamente, ognuno con setpoint specifici.
Impianti CHP su biogas di discarica (LFG - Landfill Gas). Il gas raccolto dalla degradazione dei rifiuti alimenta motori dedicati. Composizione del gas variabile richiede sistemi di regolazione robusti.
Un aspetto spesso sottovalutato in fase di progettazione: negli impianti CHP a biogas e biometano sono presenti zone classificate ATEX. La valvola termoregolatrice in sé non è ATEX (lavora sul circuito acqua di raffreddamento, in zona sicura), ma l'impianto richiede strumentazione certificata in altre aree:
M.C.A. fornisce, oltre alle valvole AKO per il circuito di raffreddamento, una gamma completa di strumentazione ATEX per le zone classificate degli impianti CHP biogas:
Avere un unico fornitore per la strumentazione del circuito termico e quella ATEX semplifica la progettazione, riduce i tempi di approvvigionamento e garantisce coerenza tecnica e supporto post-vendita unificato.
Tarare a 75 °C "per sicurezza" significa rinunciare a 5-10 °C di calore recuperabile. Il motore moderno è progettato per lavorare a 85-95 °C. Fidarsi delle specifiche del costruttore.
Negli impianti modulanti (carico elettrico variabile), la valvola deve rispondere rapidamente. Sottodimensionare il DN provoca instabilità termica e oscillazioni di rendimento.
L'acqua glicolata ha viscosità e capacità termica diverse dall'acqua pura. Calcolare le portate effettive considerando la concentrazione di glicole reale (tipicamente 30-40%).
Installare strumentazione standard in zona classificata è una violazione normativa. Definire chiaramente nel progetto quali apparecchiature sono ATEX e quali no.
Un CHP lavora 7000-8500 h/anno, contro le 1500-2000 di una caldaia tradizionale. Componenti sottodimensionati durano la metà del previsto.
Se l'utenza non assorbe calore (es. stagione estiva), serve un radiatore di emergenza per smaltire il calore motore. La valvola termostatica gestisce la deviazione tra utenza e radiatore.
In un impianto CHP la valvola termostatica regola la temperatura del circuito di raffreddamento del motore endotermico, garantendo l'efficienza della combustione e massimizzando il recupero termico verso l'utenza. Una temperatura motore stabile aumenta il rendimento elettrico, riduce le emissioni e protegge il motore dagli stress termici tipici dei cicli di funzionamento variabile.
Per motori CHP di taglia tipica (50-2000 kWe) si utilizza il modello 226.0120 in ghisa sferoidale EN-GJS-400, flangiato DN40-DN150, PN16. Per impianti più grandi (>2000 kWe) si passa al 226G1121 DN200. Il setpoint tipico è 80-90 °C per il circuito di raffreddamento alta temperatura, 40-50 °C per il circuito di recupero termico verso l'utenza.
Sì, le valvole AKO in ghisa sono utilizzate sia in cogenerazione a gas naturale sia in impianti biogas e biometano. Il fluido regolato è sempre acqua o acqua glicolata del circuito di raffreddamento motore, non il gas combustibile. La valvola termostatica stessa non è ATEX perché si trova sul circuito acqua, ma deve coordinarsi con strumentazione ATEX presente nelle zone classificate del biogas (digestore, gasometro, linee gas).
Solo i componenti installati FISICAMENTE nelle zone classificate ATEX (zona 1 intorno al digestore, zona 2 nel locale CHP) richiedono certificazione ATEX. La valvola termoregolatrice AKO si trova tipicamente nel circuito acqua di raffreddamento motore in zona sicura, quindi non necessita di certificazione ATEX. Tuttavia per la stessa applicazione potrebbero servire sensori ATEX (movimento, presenza, crepuscolari) nelle aree classificate dell'impianto.
Sì. Il circuito di recupero termico CHP (acqua calda verso utenza, tipicamente 80-90 °C in mandata e 60-70 °C in ritorno) può essere regolato con una valvola AKO 226.0120 o 226.0621. La valvola gestisce la miscelazione tra acqua calda dal motore e acqua di ritorno dall'utenza, mantenendo costante la temperatura di mandata indipendentemente dalla richiesta termica variabile.
Sì, anzi è la scelta ideale. Gli impianti CHP funzionano tipicamente 7000-8500 ore all'anno. L'autoazionamento elimina i rischi tipici dei sistemi motorizzati: nessun guasto elettronico, nessuna deriva di sonde di temperatura, nessun problema di firmware o aggiornamenti. La vita utile attesa di una valvola AKO in cogenerazione è di decenni, comparabile alla vita del motore stesso.
Significativamente. Un motore CHP che lavora con temperature instabili perde 2-4% di rendimento elettrico e aumenta le emissioni di CO, NOx e idrocarburi incombusti. Inoltre la temperatura corretta del circuito di recupero massimizza la qualità del calore esportabile all'utenza. Una regolazione termica stabile è quindi un investimento che si ripaga in pochi mesi di servizio.
Sì. Oltre alle valvole AKO per il raffreddamento motore, M.C.A. fornisce strumentazione ATEX per le zone classificate degli impianti biogas: sensori di movimento, sensori di presenza per gestione illuminazione, interruttori crepuscolari per illuminazione esterna, fermi elettromagnetici per porte tagliafuoco. Tutti i prodotti sono certificati per zone ATEX 2/22 (gas e polveri occasionali) o 1/21 (presenza probabile).
Questa pagina presenta la gamma AKO autoazionata per il controllo temperatura industriale con focus sull'applicazione di riferimento (cogenerazione CHP). Per la panoramica completa del brand AKO e le altre applicazioni specifiche:
Strumentazione ATEX complementare per impianti biogas, biometano, raffinerie e chimica:
Documentazione tecnica: catalogo AKO valvole termoregolatrici con dimensioni, materiali, range di temperatura, dati di portata e diagrammi Kvs.
Stai progettando un impianto CHP, un nuovo motore industriale, un sistema di raffreddamento olio o un revamping di un impianto esistente?
Inviaci i dati dell'impianto (potenza, tipo di fluido di processo, temperatura di setpoint, portata richiesta, pressione di esercizio, materiali compatibili, eventuali zone ATEX classificate) e ti supportiamo nella scelta della valvola corretta tra i 9 modelli AKO autoazionati o tra le valvole con attuatore della linea modulante. Come distributore esclusivo Italia di AKO, garantiamo gamma completa, supporto tecnico in italiano, disponibilità da magazzino dei modelli standard e quotazione rapida.
📩 Inviaci i dati e ti proponiamo la soluzione completa
