Soluzione per controllo continuo di processo
Misura continua livello interfase
Sonde a barra a impedenza per decantatori, mixer-settler e colonne — uscita 4-20 mA, indipendenti da DK e densità
Sonde a barra a impedenza per decantatori, mixer-settler e colonne — uscita 4-20 mA, indipendenti da DK e densità
La misura continua del livello interfase rileva in tempo reale la posizione esatta del piano di separazione tra due liquidi non miscibili — per esempio fase acquosa e fase organica in un decantatore di chimica fine — e fornisce un segnale 4-20 mA proporzionale alla quota dell'interfaccia. È la base per il controllo automatico di processi continui dove l'interfaccia non è un evento da rilevare, ma una grandezza da regolare.
Il sistema combina una sonda a barra a impedenza con un'elettronica di valutazione (mipromex MIQ 8130 o MIL 8130) e funziona indipendentemente da costante dielettrica, densità delle fasi e contaminazione organica. Gestisce in modo affidabile emulsioni, mulch layer e phase reversal, condizioni in cui radar a onde guidate e pressione differenziale tipicamente falliscono.
⚠ Stai cercando uno switch puntuale per scarico batch?
Per il rilevamento on/off del passaggio dell'interfaccia (separazione batch in chimica/farma, scarico automatico decantatori, sicurezza linea) la soluzione è la sonda a tubo — vai alla pagina Misura di livello interfase (switch). Questa pagina è dedicata alla misura continua per controllo di processo.
Hai un decantatore o un mixer-settler dove l'interfaccia oscilla e va controllata in continuo?
Inviaci i dati applicativi: ti indichiamo configurazione sonda, lunghezza, materiali ed elettronica corretti.

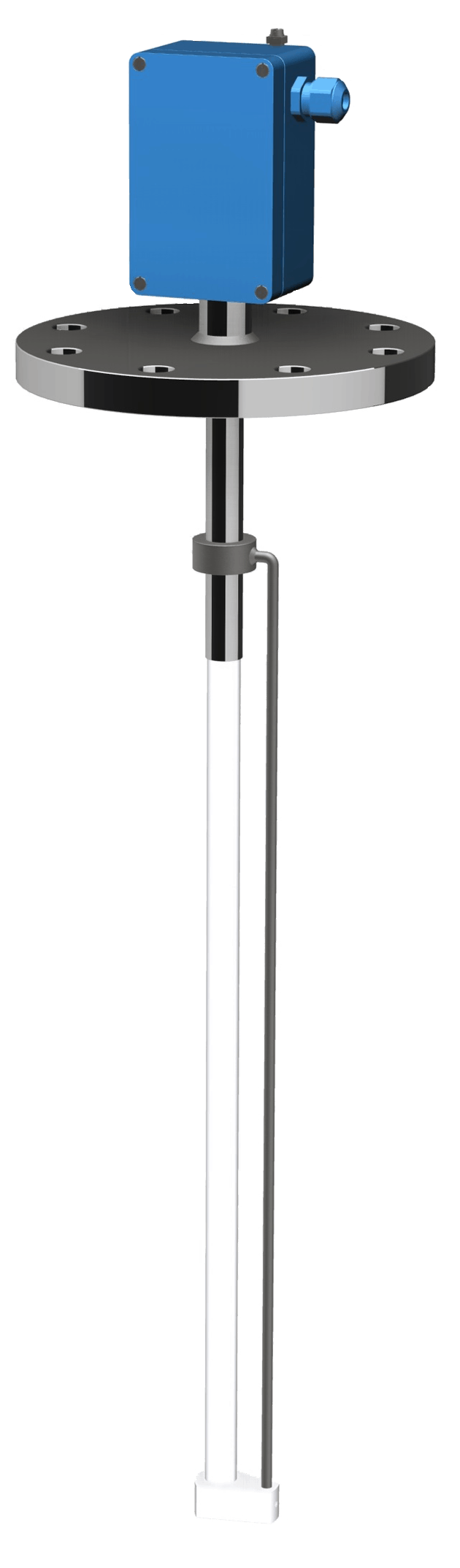

La sonda a barra è installata verticalmente nel serbatoio o decantatore, attraversa entrambe le fasi e copre l'intero range di variazione dell'interfaccia. Lungo la sonda, il sensore misura il profilo di impedenza della colonna di fluido: la fase acquosa conduce, la fase organica è praticamente isolante, e il punto di transizione individua la quota dell'interfaccia.

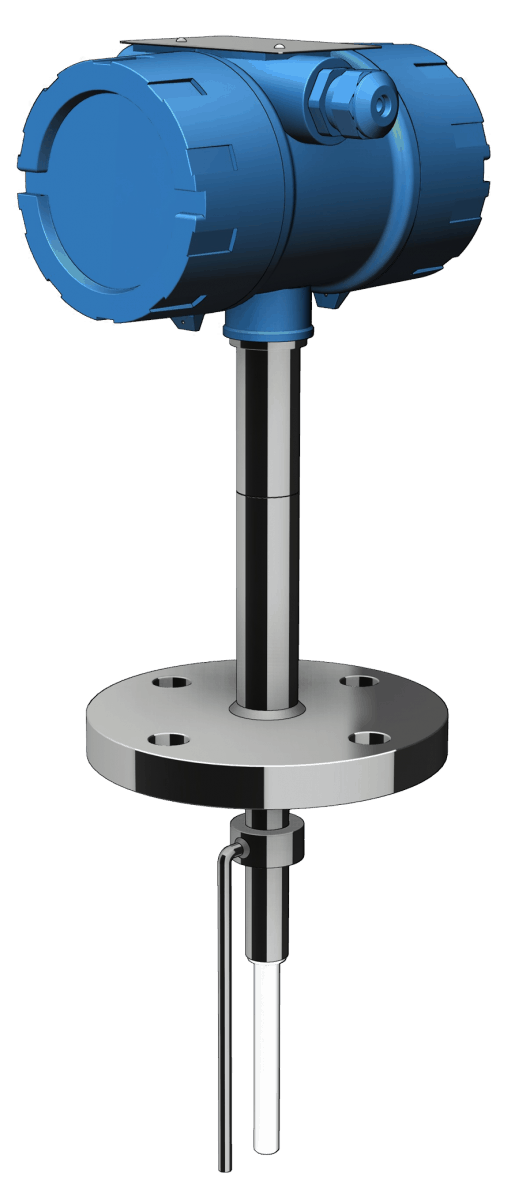

L'elettronica mipromex elabora il segnale e lo converte in un'uscita analogica 4-20 mA proporzionale alla quota dell'interfaccia, con linearizzazione e compensazione integrate. Per processi con fasi a proprietà variabili (es. concentrazioni che cambiano nel tempo) è disponibile la versione QTI 820 K con compensazione di prodotto attiva.
Differenza chiave rispetto alla sonda a tubo per switch: la sonda a tubo rileva un singolo punto fisso di passaggio (è un interruttore). La sonda a barra è un trasmettitore di posizione che fornisce in continuo la quota esatta dell'interfaccia lungo tutto il suo asse, esattamente come un trasmettitore di livello — ma riferito all'interfaccia liquido-liquido invece che al pelo libero.
A differenza del radar GWR (richiede contrasto di costante dielettrica) e della pressione differenziale (richiede contrasto di densità), la sonda a barra a impedenza misura indipendentemente da entrambi. Funziona anche con fasi a proprietà variabili nel tempo.
Lo strato di emulsione tra fase acquosa e organica — tipico nei mixer-settler e nei decantatori in chimica fine — non destabilizza la misura. La sonda riconosce la posizione dell'interfaccia anche con contaminazione organica residua e differenze di densità minime.
Quando l'organico è più denso dell'acqua (DCM, cloroformio) o le fasi si invertono durante il processo, la sonda continua a misurare correttamente. Configurazione gestita via parametri elettronica, non hardware.
L'elettronica mipromex MIQ 8130 gestisce due ingressi di misura sulla stessa unità: interfaccia + livello superiore della fase organica. Un'unica architettura controlla l'intero decantatore.
Uscita analogica 2 fili: ingresso diretto su qualsiasi PLC (Siemens, Allen-Bradley, Rockwell, Mitsubishi, Beckhoff) o DCS (Honeywell, Yokogawa, ABB). Relè di soglia e diagnostica integrata.
Sonda a barra senza meccanismi mobili: nessuna usura, nessuna manutenzione ordinaria. Materiali fino a Hastelloy e full PTFE per chimica fine aggressiva e farmaceutica.
Decantatori continui o semi-continui dove la fase acquosa e la fase organica vanno separate in linea con un controllo preciso della quota dell'interfaccia. La sonda a barra a impedenza permette di mantenere l'interfaccia a un setpoint stabile, regolando le valvole di scarico delle due fasi via PLC. Applicazione tipica: estrazione liquido-liquido post-reazione, lavaggio acquoso/solvente, neutralizzazione in continuo. Vedi anche la guida sui processi batch chimica/farma per il caso correlato.
Vantaggio specifico: nei processi farmaceutici con tracce di principi attivi nella fase organica, il controllo continuo dell'interfaccia evita perdite di prodotto e contaminazione tra fasi.
Idrometallurgia (recupero metalli da soluzioni acquose), recupero di principi attivi farmaceutici, separazione di soluti tra fase organica e acquosa nei processi a stadi multipli. La sonda gestisce gli strati di emulsione che si formano nel settler, dove altri sensori restituiscono segnale instabile.
Controllo dell'interfaccia in colonne di estrazione (RDC, Karr, Scheibel) dove la posizione del piano di separazione è la grandezza di controllo principale. Uscita 4-20 mA come variabile di processo per regolazione delle portate di fase pesante e leggera.
Decantatori post-transesterificazione in impianti biodiesel a flusso continuo: la sonda monitora la quota dell'interfaccia FAME-glicerolo per ottimizzare il drenaggio della fase glicerolo senza perdita di FAME e senza contaminazione del prodotto finito. Approfondimento nella guida sulla separazione biodiesel-glicerolo.
Monitoraggio continuo della quota dell'olio sopra l'acqua di produzione nei separatori a tre fasi. Segnale di processo per controllo del livello, riduzione del trascinamento di olio nello scarico acqua, ottimizzazione dei tempi di residenza. La tecnologia a impedenza è indipendente dalle variazioni di salinità dell'acqua di produzione, che invece destabilizzano altri principi di misura. Vedi la guida dedicata oil & gas e il confronto con il Guided Wave Radar, l'altra tecnologia frequente in raffineria.
Per impianti grandi di trattamento acque (vasche API di raffineria, separatori CPI/TPI in serie, impianti acque di sentina di porti) la misura continua dello strato di olio in superficie permette monitoraggio SCADA centralizzato e allarmi predittivi su malfunzionamenti del trattamento upstream. Vedi la guida sui disoleatori e vasche API.
Per impianti di recupero solventi a flusso continuo (gestori rifiuti pericolosi, impianti captive in chimica fine e farma), la sonda a barra controlla l'interfaccia acqua/solvente nel decantatore post-colonna di rettifica. Determinante per la qualità del solvente recuperato (industrial grade vs tech grade). Approfondimento nella guida sul recupero solventi.
Impianti di trattamento dedicati alla rigenerazione di emulsioni oleose esauste da metalmeccanica (CER 12 01 09*). Per flussi continui di gestori rifiuti autorizzati, la sonda a barra monitora lo strato di olio nel decantatore post-rottura emulsione e ottimizza la frequenza di spurgo della fase oleosa concentrata. Approfondimento nella guida sugli oli da taglio metalmeccanica.
I dati seguenti si riferiscono alla configurazione standard sonda a barra STM con elettronica mipromex (MIQ 8130 o MIL 8130). Sono disponibili versioni speciali per condizioni più severe — vedi sezione dedicata in fondo alla tabella.
| Parametro | Valore |
|---|---|
| Principio di misura | Impedenza con elaborazione del profilo lungo l'asse della sonda |
| Tipo di misura | Continua, posizione dell'interfaccia 4-20 mA |
| Uscita analogica | 4-20 mA, 2 fili (loop powered) |
| Uscite digitali | Relè di soglia configurabili (modello dipendente) + diagnostica fault sul segnale analogico |
| Indipendenza fisica | Da costante dielettrica, da densità, da contaminazione organica |
| Funzionamento con emulsioni | Sì — incluso strato di mulch layer |
| Phase reversal | Sì — configurazione via parametri elettronica |
| Lunghezza sonda | Configurabile su misura — tipicamente 200–800 mm, fino a oltre 1 metro |
| Materiali standard | Acciaio inox (1.4404 / AISI 316L), guarnizioni VITON |
| Materiali speciali | Hastelloy, full PTFE, tantalio |
| Attacchi flangiati | DN 50, 80, 100 (PN16/40) | ANSI 2", 3", 4" (150/300 lbs) |
| Temperatura processo (standard) | -20 °C / +100 °C |
| Pressione processo (standard) | -0,5 bar / +16 bar (PN16) |
| Versioni alta temperatura | Fino a 300 °C (configurazione speciale) |
| Versioni alta pressione | Fino a 1.000 bar (configurazione speciale) |
| Doppio canale di misura | Disponibile (MIQ 8130) — interfaccia + livello superiore su una sola unità |
| Compensazione di prodotto | Disponibile (QTI 820 K) per fasi con proprietà variabili |
| Certificazione ATEX | II 1/2G Ex ia Gb IIC | II 1/2G Ex d ia IIC | Direttiva 2014/34/EU |
| EMC | EN 61000-6-2 / EN 61000-6-4 / STS 024 CE |
| Parti in movimento | Nessuna |
| Manutenzione | Nessuna manutenzione ordinaria — taratura di fabbrica su specifica applicazione |
Versioni speciali: oltre alle versioni standard, sono disponibili sonde fino a 300 °C e 1.000 bar per applicazioni petrolchimiche spinte, processi sub-critici e R&D di processo. Materiali Hastelloy o full PTFE per chimica aggressiva. Esecuzione igienica per food/pharma. Sonda con galleggiante (STMk) per rilevazione del film d'olio sull'acqua. Da specificare in fase di analisi applicativa.
Le due soluzioni usano lo stesso principio fisico (impedenza) ma rispondono a esigenze di processo diverse. Sceglierla sbagliata è il primo errore di progetto: il prezzo è simile, ma la funzione è opposta.
| Aspetto | Sonda a tubo (switch) | Sonda a barra (continua) |
|---|---|---|
| Tipo di segnale | On/off — relay o transistor NPN/PNP | Continuo — 4-20 mA proporzionale alla quota |
| Cosa misura | Il passaggio dell'interfaccia attraverso una quota fissa | La posizione dell'interfaccia in qualsiasi punto della sonda |
| Caso d'uso tipico | Scarico batch automatico, allarme alto/basso, sicurezza linea | Controllo continuo di decantatori, mixer-settler, colonne |
| Funziona con emulsioni stabili | No, segnale può flickerare | Sì, gestisce mulch layer |
| Funziona con phase reversal | Limitato, va riconfigurato | Sì, configurabile via parametri |
| Indipendenza da DK/densità | Sì (tecnologia impedenza) | Sì (tecnologia impedenza) |
| Integrazione PLC | Ingresso digitale | Ingresso analogico 4-20 mA + digitale per soglie |
| Investimento indicativo | 10.000–15.000 € | 10.000–20.000 € |
| Vai alla pagina dedicata | Misura di livello interfase (switch) | Sei già qui |
| Tecnologia | Vantaggi | Limiti | Quando usarla |
|---|---|---|---|
| Sonda a barra a impedenza | Indipendente da DK e densità, gestisce emulsioni e mulch layer, gestisce phase reversal, doppio canale disponibile, materiali fino a Hastelloy/PTFE | Richiede contrasto di conducibilità tra le fasi, lunghezza sonda fissa al momento dell'ordine | Decantatori chimica/farma, mixer-settler, colonne, processi con emulsioni o fasi variabili |
| Radar a onde guidate (GWR) | Misura continua, indipendente da conducibilità, principio consolidato | Richiede contrasto netto di costante dielettrica (tipicamente DK organico <3 e DK acqua >20), problematico con emulsioni e mulch layer, costo elevato | Quando le fasi sono nette, ben separate, senza emulsioni e con DK stabili nel tempo |
| Pressione differenziale (DP) | Tecnologia matura, basso costo, robusta in ambienti severi | Richiede differenza di densità nota e stabile, sensibile a variazioni di temperatura, non gestisce phase reversal, calibrazione complessa | Separatori oil&gas con fasi a densità note e costanti, applicazioni dove il budget è il driver principale |
| Capacitivo | Misura continua, basso costo, principio elettrico semplice | Sensibile a coating sull'elettrodo, instabile con variazioni di DK, problematico con emulsioni | Applicazioni semplici con fasi pulite, basso budget, requisiti di precisione moderati |
| Ottico/IR a immersione | Risposta rapida, principio non elettrico | Sensibile a contaminazione, deposito sui prismi, limiti di temperatura, fragile | Laboratorio, R&D, processi puliti a bassa temperatura |
Verifichiamo conducibilità delle due fasi, stabilità delle proprietà nel tempo, presenza di emulsioni o mulch layer, eventuale phase reversal. Se le fasi sono variabili, valutiamo la versione con compensazione di prodotto.
Definiamo lunghezza sonda in base al range di variazione dell'interfaccia, attacchi disponibili sul decantatore, posizione di installazione (zone calme, lontano da turbolenze e ingressi di flusso).
Singolo canale (solo interfaccia) o doppio canale (interfaccia + livello superiore)? Soglie su relè per allarmi e protezioni? Integrazione con PLC esistente o nuova architettura?
Modello sonda STM, materiali a contatto, lunghezza, classe di pressione, elettronica mipromex (MIQ/MIL/QTI), certificazioni ATEX. Risposta entro 24–48 ore lavorative.
Un sistema di misura continua interfase è uno strumento di processo critico per il controllo continuo: il valore non è nel sensore in sé, ma nella stabilità di processo che permette. La fascia di prezzo riflette la complessità dell'elettronica e la durata operativa attesa di 10+ anni senza manutenzione ordinaria.
10.000 – 20.000 € per sistema completo: sonda a barra STM configurata + elettronica mipromex (MIQ 8130 o MIL 8130) + certificazione ATEX zona 1/2.
Variazioni di prezzo dipendono da: lunghezza sonda, materiali speciali (Hastelloy, full PTFE), classe pressione, doppio canale di misura, compensazione di prodotto, configurazioni per alta temperatura/pressione.
Il sistema continuo costa simile o leggermente di più rispetto allo switch a tubo (10.000–15.000 €) ma fornisce una funzione qualitativamente diversa: misura proporzionale per controllo di processo, non un singolo segnale on/off. Non è un upgrade — è un'altra categoria di strumento.
Nei decantatori continui chimica/farma il ROI deriva da: riduzione perdite di prodotto nello scarico fasi (tipicamente 1–3% del valore lavorato), stabilità di lotto e ripetibilità di processo, riduzione fermi impianto da contaminazione tra fasi.
Per la tua applicazione specifica: la quotazione precisa richiede l'analisi di fluidi, geometria del decantatore e logica di controllo desiderata. Preventivo gratuito entro 24–48 ore lavorative.
La selezione e l'integrazione del trasmettitore continuo dipendono dal solvente specifico, dalla logica di processo e dall'infrastruttura di controllo esistente. Le guide tecniche del cluster coprono i parametri che determinano il successo dell'installazione:
Principio fisico (DK + conducibilità), differenza con capacitivo e conduttivo, calibrazione, isteresi, regimi switch e continuo.
Tabella di 20 solventi e fluidi industriali con conducibilità, DK, materiali consigliati per flangia (316L, duplex, Hastelloy) e guarnizioni (VITON, PTFE encapsulato, EPDM, FFKM).
Schemi di collegamento per regime continuo (4-20 mA HART), controllo PID dell'interfaccia, compatibilità DCS Honeywell, Yokogawa, Emerson, ABB, Siemens. Safety SIL e telecontrollo IoT.
Confronto tecnico onesto tra le due tecnologie più usate per misura interfase. Quando vince l'impedenza (emulsioni, costo), quando vince il GWR (livello + interfaccia, range esteso), quando si usano in ridondanza.
Compila il form con i dati essenziali. Più informazioni ci dai, più velocemente possiamo indicarti la configurazione corretta per la tua misura continua di livello interfase.
Lo switch puntuale (sonda a tubo) rileva il momento in cui l'interfaccia attraversa una quota fissa: dà un segnale on/off via relay o transistor, ideale per scarichi batch. La misura continua (sonda a barra) rileva la posizione esatta dell'interfaccia in qualsiasi punto lungo l'asse della sonda, con uscita 4-20 mA proporzionale alla quota. La misura continua è necessaria per controllo di processo continuo, decantatori in linea, mixer-settler e applicazioni dove la quota dell'interfaccia varia nel tempo e serve regolarla, non solo rilevarla.
Sì. È una delle differenze sostanziali rispetto alla sonda a tubo per switch puntuale. La sonda a barra a impedenza con elettronica mipromex è specificamente progettata per gestire emulsioni, strati di mulch e contaminazione organica residua tipica dei processi di estrazione liquido-liquido. La misura resta affidabile anche con differenze di densità molto piccole tra le due fasi.
Phase reversal è la condizione in cui la fase acquosa si trova sopra e quella organica sotto, oppure le due fasi si scambiano posizione durante il processo. Capita in alcune estrazioni con solventi ad alta densità (DCM, cloroformio) o quando la concentrazione di soluti modifica le densità relative. Le sonde a barra a impedenza misurano l'interfaccia in modo affidabile anche in phase reversal, mentre tecnologie basate sulla densità (pressione differenziale) o sulla DK (radar) possono fallire o richiedere riconfigurazione.
No. La sonda a barra a impedenza è indipendente sia dalla costante dielettrica sia dalla densità delle fasi. Vantaggio diretto rispetto al radar a onde guidate (GWR), che richiede un contrasto di DK preciso, e rispetto alla pressione differenziale, che dipende dalla differenza di densità. Per processi con fasi a proprietà variabili, l'indipendenza è cruciale per la stabilità della misura.
Sì, con elettronica mipromex MIQ 8130 a doppio canale di misura. Una sola unità di valutazione gestisce due ingressi: il primo per la posizione dell'interfaccia liquido-liquido, il secondo per il livello del pelo libero della fase superiore. Permette di controllare in modo integrato un decantatore o un mixer-settler senza raddoppiare la strumentazione.
Decantatori continui in chimica fine e farmaceutica, mixer-settler nell'estrazione liquido-liquido (idrometallurgia, recupero principi attivi), colonne di estrazione, separatori trifasici oil&gas con monitoraggio continuo dell'olio sull'acqua di produzione, processi di transesterificazione del biodiesel con monitoraggio continuo dell'interfaccia FAME-glicerolo.
Il costo indicativo di un sistema completo (sonda a barra + elettronica mipromex MIQ o MIL + certificazione ATEX) si colloca tra 10.000 e 20.000 euro, in funzione di lunghezza sonda, materiali a contatto, classe di pressione, doppio canale, certificazioni ATEX e compensazione di prodotto. La quotazione precisa richiede l'analisi dell'applicazione.
Sì. Sono disponibili versioni speciali della sonda a barra fino a 300 °C e 1.000 bar, in materiali speciali (Hastelloy, full PTFE). Sono configurazioni di nicchia per applicazioni petrolchimiche spinte, processi sub-critici e R&D di processo. Da specificare in fase di analisi applicativa.
L'uscita standard è 4-20 mA in tecnologia a 2 fili: ingresso analogico standard di qualsiasi PLC (Siemens, Allen-Bradley, Rockwell, Mitsubishi, Beckhoff) e di qualsiasi DCS di processo (Honeywell, Yokogawa, ABB). L'elettronica mipromex include relè di soglia configurabili e diagnostica integrata con notifiche di guasto sul segnale analogico.
