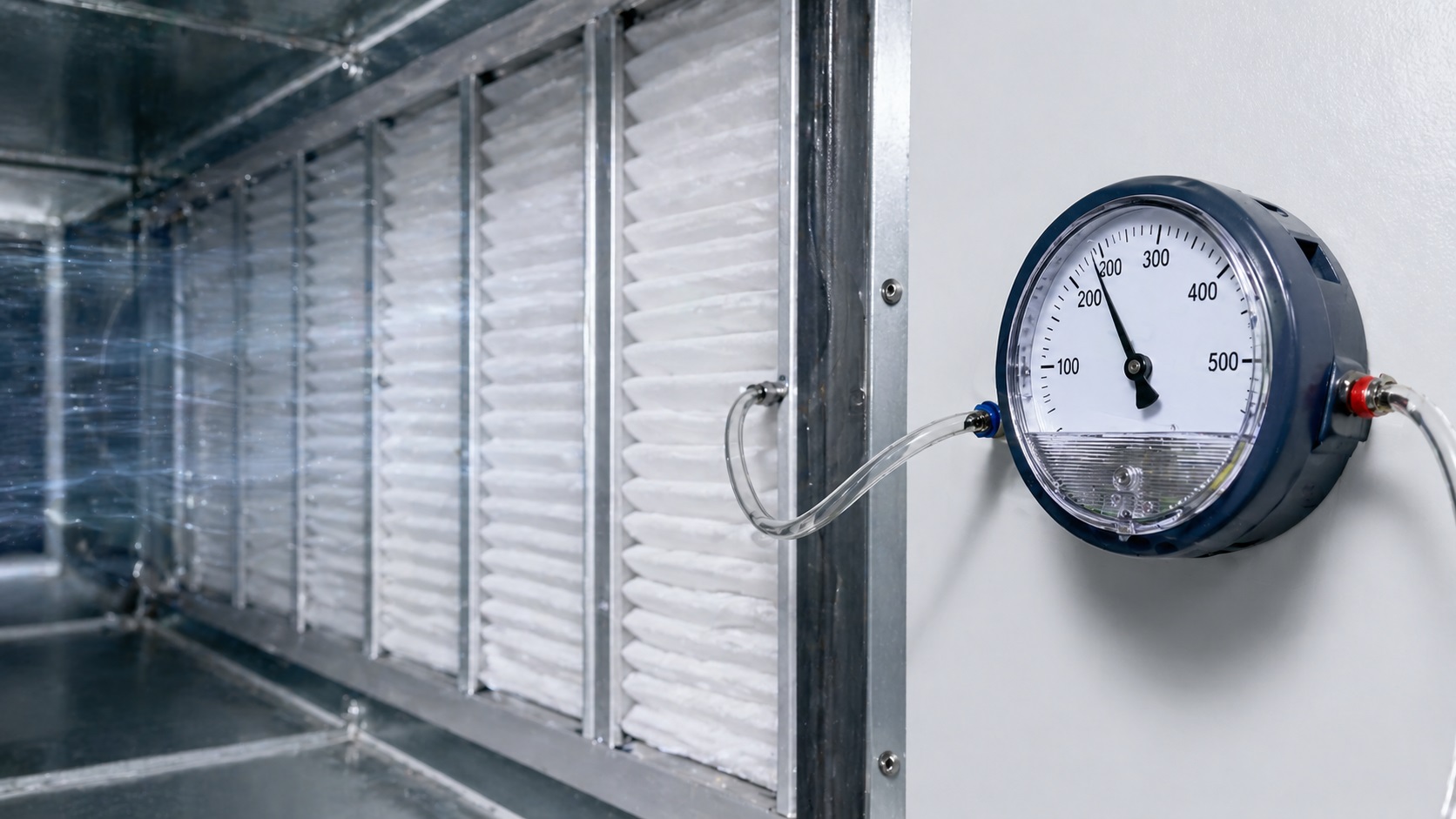

Indicatore intasamento filtri aria HVAC
Dalla soluzione visiva tradizionale al monitoraggio continuo predittivo
Dalla soluzione visiva tradizionale al monitoraggio continuo predittivo
L'indicatore di intasamento dei filtri aria è lo strumento che rileva quando un filtro HVAC è da sostituire, misurando la caduta di pressione tra ingresso e uscita. È uno dei dispositivi più diffusi negli impianti di trattamento aria, e anche uno di quelli che è cambiato di più negli ultimi vent'anni.
La domanda "come monitoro l'intasamento dei filtri" oggi ha tre risposte molto diverse tra loro: l'indicatore visivo locale (anni '80, indicazione semaforica verde-rosso), il pressostato con uscita (anni '90, contatto remoto al BMS), e il trasmettitore continuo per monitoraggio predittivo (oggi, segnale 4-20 mA, integrazione BMS, calcolo del momento ottimale di sostituzione).
Ognuna delle tre generazioni risolve un problema diverso. La prima è ancora valida per impianti piccoli e a bassa criticità. La terza è la scelta corretta per qualsiasi impianto industriale, sanitario, farmaceutico o anche commerciale di una certa dimensione, perché il ritorno economico è dimostrabile in pochi mesi attraverso due meccanismi: meno sostituzioni filtri inutili e minor consumo energetico del ventilatore. Questa pagina ti aiuta a capire quale generazione conviene davvero per la tua applicazione.
Esistono tre famiglie di strumenti per monitorare l'intasamento dei filtri aria HVAC:
Il trasmettitore continuo (Micatrone Micaflex FD per HVAC, MF-PD per applicazioni con display, PFA per applicazioni regolate Annex 1) si ripaga tipicamente in 4-15 mesi attraverso il risparmio sui filtri sostituiti su dato (-30/-40%) e la riduzione del consumo energetico del ventilatore (-10/-15% sul ciclo filtro).
Vale la pena fermarsi un momento sulle differenze tra le tre famiglie, perché molti capitolati tecnici e molte richieste d'offerta usano ancora la terminologia "indicatore di intasamento" intendendo cose diverse. Capire cosa stiamo confrontando è il primo passo per scegliere bene.
Pressostato meccanico con indicazione semaforica
Pressostato elettronico con uscita ON/OFF
Segnale 4-20 mA o Modbus per monitoraggio predittivo
Il salto qualitativo tra la generazione 2 e la 3 non è solo tecnologico, è soprattutto economico. Il pressostato dice "filtro intasato, da sostituire" quando ha già passato la soglia. Il trasmettitore continuo dice "il filtro si sta intasando con questa velocità, sarà saturo tra 18 giorni, programma la sostituzione". Questa differenza vale soldi reali in manutenzione predittiva e risparmio energetico, come vediamo nella sezione successiva.
Il monitoraggio continuo dell'intasamento filtri si paga da solo attraverso due meccanismi: (1) riduzione delle sostituzioni inutili, perché si sostituisce su dato anziché su calendario, e (2) riduzione del consumo elettrico del ventilatore, perché filtri saturi aumentano la perdita di carico e quindi la potenza assorbita. Sotto tre scenari realistici con numeri prudenziali.
Uffici, esercizio 12 h × 250 giorni/anno
Stabilimento, esercizio 16 h × 320 giorni/anno
Esercizio 24/7, 8.760 h/anno
Ipotesi di calcolo: costo trasmettitore installato €700, energia €0,18/kWh, sostituzioni filtri ridotte del 35% passando da calendario a dato (da 4 a 2,6 sostituzioni/anno), aumento consumo ventilatore con filtri saturi +12% medio sul ciclo. Sostituzione HEPA terminali (5 anni di vita) esclusa dallo scenario C. I valori reali variano in base a tariffa elettrica, ore esercizio, tipologia filtri, qualità aria esterna. Per applicazioni pharma il valore aggiunto include anche compliance Annex 1 e tracciabilità del dato, non solo il payback economico.
| Caratteristica | Indicatore visivo | Pressostato con contatto | Trasmettitore continuo |
|---|---|---|---|
| Lettura locale | Sì (semaforica) | Opzionale | Sì (display) |
| Allarme remoto | No | Sì (ON/OFF) | Sì (programmabile) |
| Valore continuo al BMS | No | No | Sì (4-20 mA / Modbus) |
| Storicizzazione e trend | No | No | Sì (con BMS) |
| Predictive maintenance | No | No | Sì |
| Calibrazione tracciabile | No | Limitata | Sì (Micatrone PFA) |
| Idoneo Annex 1 / GMP | No | No | Sì (PFA / PFCA) |
| Adatto a piccoli impianti | Sì | Sì | Sovradimensionato |
| Payback su impianti commerciali medi | — | ~24 mesi | 12-18 mesi |
| Payback su impianti industriali/sanitari | — | ~12 mesi | 4-8 mesi |
La regola pratica: indicatore visivo per impianti residenziali e piccoli commerciali dove la sostituzione filtri è già a calendario fisso e non c'è BMS; pressostato con contatto per impianti dove serve solo l'allarme remoto ma il monitoraggio continuo non è giustificato (es. piccoli laboratori, sale tecniche secondarie); trasmettitore continuo per qualsiasi impianto di una certa dimensione, con BMS attivo, esercizio prolungato o requisiti normativi.
MCA distribuisce in Italia la gamma Micatrone Micaflex di trasmettitori di pressione differenziale, organizzata in tre fasce in base alla criticità dell'applicazione: HVAC standard, applicazioni con display per lettura locale, applicazioni regolate farmaceutiche con allarme indipendente. Sotto i tre riferimenti principali per il monitoraggio dell'intasamento filtri.
Trasmettitore HVAC standard per monitoraggio filtri
Trasmettitore con display per lettura locale
Allarme indipendente per Annex 1 e clean room
Per applicazioni dove serve un indicatore di intasamento "leggero" con segnalazione visiva e contatto remoto (generazione 2), MCA propone i pressostati Micatrone — vedi la pagina Pressostato differenziale aria. Per applicazioni in zone classificate ATEX il riferimento è la piattaforma Pi Safety TR.Ex con sensori IY.Ex. Per applicazioni di gestione energetica con integrazione cloud Industry 4.0 è disponibile il gateway Micatrone M-Connect IGW Modbus.
Il monitoraggio dell'intasamento filtri attraversa praticamente tutti i settori che usano impianti di trattamento aria. Le applicazioni dove il salto generazionale verso il trasmettitore continuo è più rilevante sono quelle a esercizio prolungato e quelle regolate. Sotto le applicazioni più frequenti.
Monitoraggio dei filtri G4 / F7 / F9 nelle UTA di stabilimenti, edifici terziari, ospedali. Trasmettitore Micaflex FD su ogni stadio filtrante, segnale al BMS per allarme e predictive maintenance.
Monitoraggio HEPA terminali (Annex 1 GMP), filtri stadio finale per classe A/B. Trasmettitore Micaflex PFA con allarme indipendente, calibrazione tracciabile, registrazione dati per qualifica.
Monitoraggio filtri terminali HEPA secondo UNI 11425, sostituzione su dato per garantire continuità di funzionamento. Trasmettitore con allarme prioritario al sistema di gestione ospedaliera.
Monitoraggio filtri di mandata e plenum, controllo saturazione filtri di abbattimento overspray. Trasmettitore continuo per ottimizzare i cicli di sostituzione e validare la qualità dell'aria di lavoro.
Monitoraggio filtri prefiltrazione e filtri terminali per controllo particolato. Predictive maintenance sui filtri integrata con dashboard energy del data center, contributo al PUE.
Filtri sale di lavorazione, packaging, magazzini in atmosfera controllata. Monitoraggio continuo per audit HACCP e tracciabilità del dato di pressione.
Filtri di ventilazione di processo, applicazioni in zone classificate ATEX (con piattaforma Pi Safety). Monitoraggio anche in zone di estrazione vapori e abbattimento emissioni.
Filtri di mandata in linee di assemblaggio, sale di test e collaudo, ambienti di verniciatura industriale. Sostituzione su dato per ridurre fermo linea programmato.
Climatizzazione di ambienti museali, archivi, edifici storici. Monitoraggio filtri HEPA terminali per protezione delle opere, integrazione con sistema BMS di edificio.
Installare un trasmettitore 0-2500 Pa per misurare un filtro che lavora tra 80 Pa (pulito) e 350 Pa (saturo) significa usare il 14% del fondo scala con accuratezza percentuale degradata. La regola: il setpoint di sostituzione deve cadere idealmente nel terzo centrale del range. Per filtri G4+F7 in serie un range 0-500 Pa è adeguato; per F9 si usa 0-800 Pa; per HEPA terminali 0-1000 Pa.
Ogni produttore di filtri indica nel datasheet la "perdita di carico finale ammissibile". Usare valori generici (es. "200 Pa per F7") può portare a sostituzioni premature o ritardate. La soglia corretta è due volte la perdita iniziale del filtro pulito secondo specifica costruttore, da verificare durante il commissioning con misura della perdita iniziale reale dopo installazione.
Le prese vanno installate a monte e a valle del filtro, in zone di flusso stabilizzato. Posizioni errate frequenti: presa in zona turbolenta dopo curva 90°, presa troppo vicina al filtro in zona di vena contratta, presa nella sacca di accumulo polvere a valle. La distanza minima dal filtro è di 1 diametro idraulico, in zona priva di accessori.
Una lettura istantanea della pressione differenziale non dice molto: dipende dalla portata (variabile su VAV), dalla temperatura aria, dalla densità. Il valore informativo è il trend, ovvero la deriva del valore a portata costante nel tempo. Senza storicizzazione su BMS il trasmettitore vale poco più di un pressostato.
Se si cambia la specifica del filtro (passaggio da F7 a F9, da G4 a M5) la soglia di sostituzione cambia. Pochissimi gestori aggiornano il setpoint sul trasmettitore o sul BMS quando cambiano filtri. Risultato: misure formalmente corrette ma operativamente inutili.
Un filtro può avere pressione differenziale "normale" ma essere bucato o malposizionato (con bypass dell'aria). Il trasmettitore di pressione differenziale rileva l'intasamento ma non l'integrità della filtrazione. Per applicazioni critiche (HEPA pharma) servono test di integrità periodici (DOP test) in aggiunta al monitoraggio continuo.
Edifici terziari, uffici, scuole, alberghi. Monitoraggio filtri G4-F7 in UTA, integrazione BMS standard.
Stabilimenti manifatturieri, capannoni produttivi, magazzini. Filtri G4 fino a F9 in UTA grandi, esercizio prolungato.
Produzione GMP, qualifica e validazione, monitoraggio HEPA Annex 1, sale di riempimento sterile.
Sale operatorie, isolamento pazienti immunodepressi, laboratori clinici. Conformità UNI 11425.
Sale di confezionamento, magazzini in atmosfera controllata, linee di trasformazione, audit HACCP.
Sale macchine, corridoi caldo-freddo, monitoraggio energetico integrato con dashboard di efficienza.
Inviaci i dati del tuo impianto (numero di UTA, portata media, ore di esercizio annue, tipologia filtri attualmente installati, esistenza di BMS, settore di applicazione) e ti proponiamo la configurazione ottimale di monitoraggio con stima del ROI sulla tua specifica situazione.
Il monitoraggio dell'intasamento filtri è una funzione del più ampio cluster di strumentazione per ventilazione e pressurizzazione. Queste pagine ti aiutano a inquadrare la soluzione completa per la tua applicazione.
Un indicatore di intasamento dei filtri aria è uno strumento che rileva la caduta di pressione attraverso un filtro HVAC e segnala quando il filtro è da sostituire. Esistono tre famiglie principali: indicatore visivo locale (pressostato meccanico con indicazione semaforica), pressostato elettronico con contatto remoto, e trasmettitore di pressione differenziale con segnale continuo per BMS e monitoraggio continuo. La scelta dipende dalla criticità dell'applicazione e dai requisiti di gestione predittiva della manutenzione.
La soglia di sostituzione tipica è il doppio della perdita di carico iniziale del filtro pulito, definita dal costruttore. Esempi tipici: filtri G4 da 50 Pa puliti soglia 100-150 Pa, filtri F7 da 100 Pa puliti soglia 250-300 Pa, filtri F9 da 150 Pa puliti soglia 350-450 Pa, filtri HEPA H13 da 250 Pa puliti soglia 500-600 Pa. La soglia esatta è indicata sul datasheet del filtro o nelle norme EN 1822 (HEPA) e ISO 16890 (filtri generali).
Per impianti che operano molte ore/anno (industriali, sanitari, pharma) il trasmettitore continuo si ripaga in 4-12 mesi attraverso due meccanismi: riduzione delle sostituzioni filtri non necessarie (passaggio da sostituzione a calendario a sostituzione su dato, riduzione tipica del 30-40%) e riduzione del consumo energetico del ventilatore (filtri saturi causano +10-15% di consumo medio). Per impianti commerciali piccoli con poche ore di esercizio il payback sale a 12-18 mesi, ma resta favorevole.
Sì, e oggi è la pratica raccomandata per impianti di una certa dimensione. Il trasmettitore di pressione differenziale fornisce segnale 4-20 mA o Modbus RTU che il BMS legge in continuo. Il BMS storicizza il dato, calcola tendenze, programma allarmi predittivi, calcola gli indicatori di efficienza energetica del filtraggio. Per applicazioni Industry 4.0 si possono usare gateway IoT come il Micatrone M-Connect IGW per inviare i dati a piattaforme cloud.
No. Le clean room farmaceutiche regolate da Annex 1 GMP richiedono monitoraggio continuo della pressione differenziale dei filtri terminali HEPA con storicizzazione dei dati e allarme indipendente dal BMS. La soluzione è il trasmettitore con allarme integrato (es. Micatrone Micaflex PFA o PFCA), non l'indicatore di intasamento generico. Inoltre il monitoraggio HEPA è soggetto a qualifica e validazione, con calibrazione tracciabile periodica documentata.
La durata reale di un filtro dipende dalla qualità dell'aria esterna, dalle ore di esercizio e dal carico inquinante specifico del sito. In condizioni urbane medie i filtri G4 (prefiltri) durano 4-8 mesi, i filtri F7 6-10 mesi, i filtri F9 8-14 mesi. Molti gestori sostituiscono però a calendario (ogni 3 mesi G4, ogni 6 mesi F7) per non rischiare malfunzionamenti, sprecando spesso il 30-40% della vita utile del filtro. Il monitoraggio continuo della pressione differenziale permette di sostituire al momento ottimale, allungando la vita media dei filtri senza compromettere prestazioni.
Il range del trasmettitore deve coprire dalla pressione iniziale del filtro pulito alla soglia di sostituzione. Esempi tipici: per filtri G4+F7 in serie un range 0-500 Pa è adeguato; per F9 si usa 0-800 Pa; per HEPA terminali 0-1000 Pa. Il trasmettitore deve avere il setpoint di sostituzione idealmente nel terzo centrale del range, per garantire accuratezza ottimale. Range troppo ampi (es. 0-2500 Pa) usati per misure sotto i 500 Pa producono errori percentuali significativi.
MCA è distributore ufficiale Micatrone, FlowVision e Pi Safety in Italia. Forniamo trasmettitori di pressione differenziale per monitoraggio intasamento filtri aria HVAC, clean room e applicazioni regolate, con supporto tecnico e assistenza in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
