MCA Strumentazione Industriale – Guida tecnica
Guida tecnica completa secondo EU GMP Annex 1, ISO 14644, FDA Aseptic Processing e WHO TRS — per farmaceutico, laboratori BSL e ospedali
EU GMP Annex 1 · ISO 14644 · FDA Aseptic · WHO TRS · UNI 11425

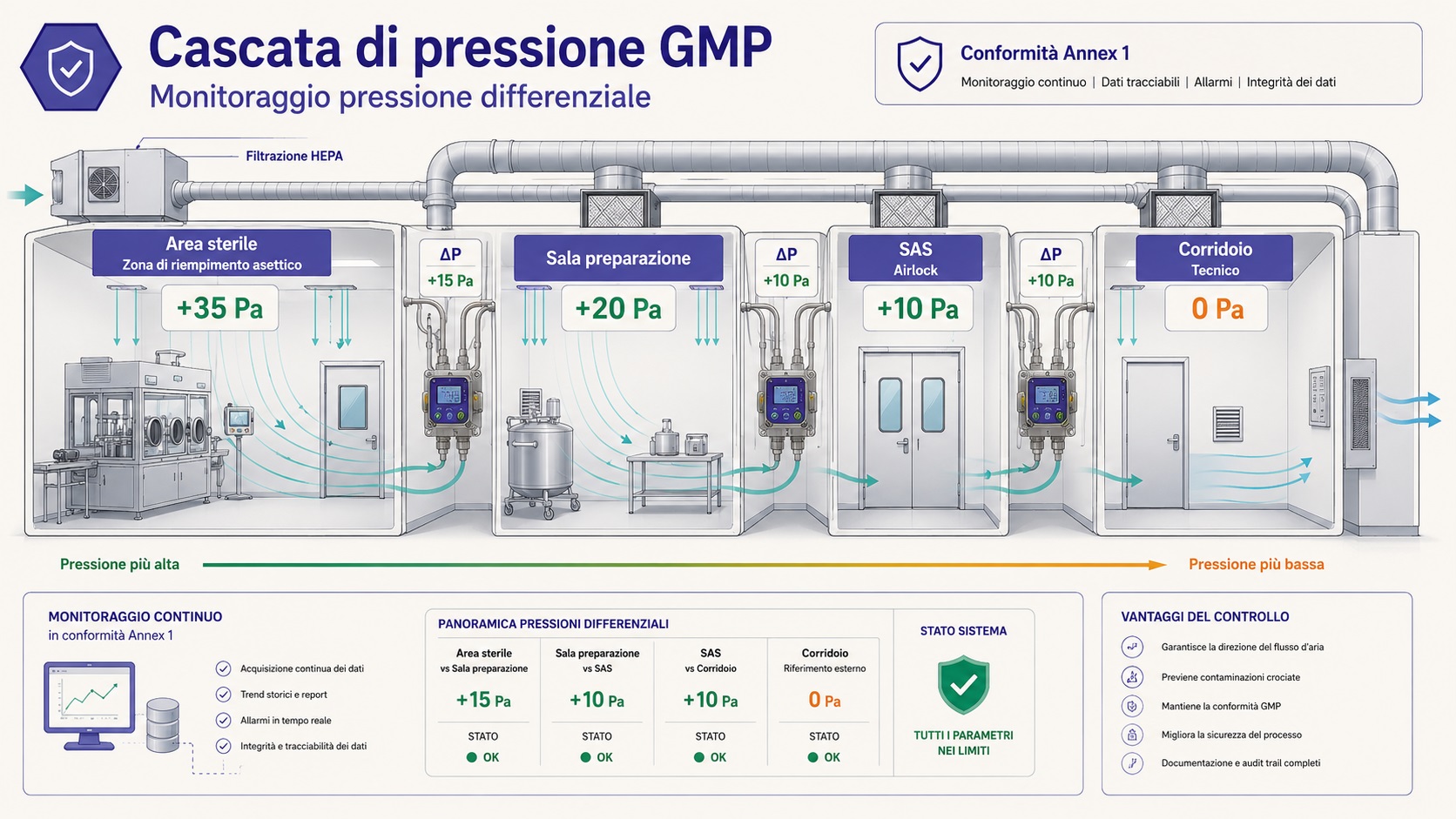

Il pressure cascade (cascata di pressione) è uno degli elementi più critici del design di una cleanroom secondo Good Manufacturing Practice. Definisce uno schema di pressurizzazione differenziale crescente verso le aree più pulite, dove l'aria fluisce sempre dalla zona a pressione maggiore verso quella minore. Questo movimento direzionale impedisce il flusso di contaminanti verso le aree critiche di processo, costituendo la prima barriera di contaminazione insieme a filtrazione HEPA, gowning del personale e cleaning/disinfection.
La revisione di EU GMP Annex 1 pubblicata il 22 agosto 2022 ed entrata in vigore il 25 agosto 2023 ha rafforzato i requisiti di pressurizzazione introducendo la Contamination Control Strategy (CCS) come documento obbligatorio. L'Italia, secondo produttore farmaceutico UE dopo la Germania con 69,2 miliardi di euro di export 2025 (Farmindustria), ospita oltre 1.500 stabilimenti cleanroom certificati GMP tra produzione API, formulazione, biotech, terapie avanzate e vaccini.
Questa guida tecnica copre i valori numerici dei differenziali richiesti dalle quattro principali normative (EU GMP Annex 1, ISO 14644-16, FDA Aseptic Processing 2004, WHO TRS), il monitoraggio continuo secondo Annex 1 §4.30, le applicazioni in tre contesti (farmaceutico GMP, laboratori BSL biosafety, ospedali e sale operatorie), e la strumentazione MCA per realizzare il monitoraggio compliance.
Il pressure cascade è uno schema di pressurizzazione differenziale in cui ogni stanza di una cleanroom è mantenuta a una pressione specifica rispetto agli ambienti circostanti, secondo una progressione crescente verso le aree a maggiore criticità. L'idea fisica alla base è semplice: l'aria fluisce sempre dalla zona a pressione più alta verso quella più bassa, e questo flusso direzionale impedisce alle particelle contaminanti delle zone meno pulite di raggiungere le aree di produzione.
Il concetto fu definito originariamente negli Stati Uniti negli anni '50, quando si stabilì arbitrariamente il valore di riferimento di 0,05 inch water column (~12,5 Pa). Studi più recenti hanno dimostrato che valori superiori (oltre 20 Pa) non migliorano significativamente la prevenzione di contaminazione, mentre valori inferiori (sotto 5 Pa) sono difficili da mantenere stabilmente. Il range pratico consolidato a livello internazionale è oggi 10-15 Pa tra aree classificate adiacenti, valore confermato da tutte le principali normative.
Il pressure cascade non opera mai da solo: fa parte di una Contamination Control Strategy integrata che include filtrazione HEPA/ULPA per particelle, controllo air change rates (ACH), airflow visualization (smoke studies), gowning sequenziale del personale, materials transfer attraverso airlock, e cleaning/disinfection validati. Ma è il primo controllo dinamico: senza un pressure cascade correttamente progettato e monitorato, gli altri controlli perdono efficacia.
La tabella seguente sintetizza i valori differenziali raccomandati dalle quattro principali normative internazionali per applicazioni cleanroom farmaceutiche.
| Transizione | EU GMP Annex 1 | ISO 14644-16 | FDA Aseptic | WHO TRS 961 |
|---|---|---|---|---|
| Grade A → Grade B | 10-15 Pa | 10-15 Pa | 10-15 Pa | 10-15 Pa |
| Grade B → Grade C | 10-15 Pa | 10-15 Pa | 10-15 Pa | 10-15 Pa |
| Grade C → Grade D | 10-15 Pa | 10-15 Pa | 10-15 Pa | 10-15 Pa |
| Classificata → Non classif. | ≥12,5 Pa | ≥12,5 Pa | ≥12,5 Pa | ≥12,5 Pa |
| Airlock materiale | 15 Pa tipico | 12-15 Pa | 12-15 Pa | 12-15 Pa |
| Monitoraggio continuo | Obbligatorio | Raccomandato | Obbligatorio | Raccomandato |
Nota: i valori sono raccomandati come buona pratica. Il design effettivo di ogni cleanroom deve essere oggetto di analisi di rischio specifica (URS, CCS) e validato in qualifica IQ/OQ/PQ. Differenziali superiori (15-20 Pa) sono accettabili e talvolta consigliabili in airlock e doppi gowning. Differenziali inferiori a 10 Pa sono ammissibili solo con justification documentata.
EU GMP Annex 1 definisce quattro classi di cleanroom per la produzione farmaceutica, distinte per concentrazione particellare ammessa e applicazioni. Ogni Grade ha un range tipico di pressione assoluta rispetto all'ambiente esterno non classificato.
Operazioni asettiche più critiche: filling, connessioni asettiche, processi a rischio.
ISO equivalente
ISO 5 at-rest e in operation
Particelle massime ≥0,5 µm
3.520 per m³ (operation)
Air change
540-720 ACH (LAF tipico)
Background che circonda Grade A. Preparazione e filling componenti.
ISO equivalente
ISO 5 at-rest / ISO 7 operation
Particelle massime ≥0,5 µm
352.000 per m³ (operation)
Air change
40-60 ACH tipici
Aree di supporto: preparazione soluzioni, weighing, materiali in ingresso.
ISO equivalente
ISO 7 at-rest / ISO 8 operation
Particelle massime ≥0,5 µm
3.520.000 per m³ (operation)
Air change
20-30 ACH tipici
Aree con manipolazione di componenti puliti, gowning intermedio.
ISO equivalente
ISO 8 at-rest
Particelle massime ≥0,5 µm
non definito (operation)
Air change
10-20 ACH tipici
I valori di pressione assoluta sono indicativi rispetto all'ambiente esterno (riferimento 0 Pa). La differenza tra adiacenti è sempre 10-15 Pa secondo EU GMP Annex 1 §4.13. Il valore esatto deve essere definito nel design della cleanroom in base ai requisiti specifici di processo, tightness della struttura e portate dei flussi d'aria.
Il pressure cascade in cleanroom è regolato da una pluralità di standard internazionali che convergono su valori numerici simili ma con scope normativo e applicabilità differenti. In Italia, il riferimento principale per il farmaceutico è EU GMP Annex 1 (recepito da AIFA), per cleanroom in altri settori ISO 14644, per laboratori BSL i riferimenti ISPESL/INAIL.
Pubblicato 22 agosto 2022, in vigore dal 25 agosto 2023. Standard di riferimento per produzione di medicinali sterili in UE. Definisce i Grade A/B/C/D, requisiti pressure differential 10-15 Pa (§4.13), monitoraggio continuo (§4.30), Contamination Control Strategy obbligatoria.
In Italia: applicabile via AIFA per tutti gli stabilimenti farmaceutici. Ispezioni AIFA includono verifica pressione differenziale e CCS.Capitolo 7 dedicato alla room pressurization. Riferimento internazionale per design e operation di cleanroom in tutti i settori (farmaceutico, semiconduttori, biotech, food, aerospace). Definisce metodi di test (ISO 14644-3) e classificazione particellare (ISO 14644-1).
In Italia: recepita come UNI EN ISO 14644 dalla UNI. Riferimento per cleanroom non farmaceutiche (semiconduttori, optoelettronica, aerospace).Linee guida FDA per produzione asettica di farmaci sterili. Sezione "Air Filtration" raccomanda 10-15 Pa tra aree pulite e adiacenti. Riferimento per stabilimenti italiani che esportano negli Stati Uniti (richiesto in cGMP US).
In Italia: applicabile a stabilimenti con export USA (es. Pfizer Catania, Eli Lilly Sesto Fiorentino, GSK Verona). Ispezioni FDA periodiche.WHO Technical Report Series — Annex 5 "Supplementary guidelines on good manufacturing practices for HVAC systems for non-sterile pharmaceutical dosage forms". Riferimento per Paesi non-UE/USA e progetti internazionali in Paesi emergenti.
In Italia: referenziato indirettamente in progetti export verso Paesi extra-UE e per produzione non-sterile (forme orali solide, semisolide).Il pressure cascade è una tecnica trasversale che si declina con logica diversa in funzione dell'obiettivo di contenimento. In Italia tre contesti applicativi principali concentrano la domanda di strumentazione di monitoraggio.
La cleanroom farmaceutica usa pressurizzazione positiva verso l'esterno per proteggere il prodotto da contaminazione esterna. Aria flowing dall'area più pulita verso quella meno pulita. Applicazioni: produzione vaccini, biologici, parenterali, oftalmici, vials e fiale sterili. In Italia: stabilimenti Pfizer Catania, Eli Lilly Sesto Fiorentino, GSK Verona, MSD Pavia, oltre 1.500 stabilimenti GMP totali.
→ Aria flowing OUTWARDI laboratori BioSafety Level usano pressurizzazione negativa verso l'esterno per contenere agenti patogeni e prevenire diffusione di contaminanti pericolosi. BSL-3 differenziale tipico -15 Pa, BSL-4 cascata -25/-50 Pa. Applicazioni in Italia: ISS Roma, Spallanzani, IZS, università con laboratori virologia, CRO biotech, isolatori manipolazione citotossici. Riferimenti ISPESL/INAIL e WHO Laboratory Biosafety Manual.
← Aria flowing INWARDNegli ospedali coesistono pressurizzazione positiva (sale operatorie, area sterile, secondo UNI 11425) e negativa (camere isolamento per malattie infettive, BSL-2 ospedaliero, manipolazione chemioterapici). UNI 11425:2011 raccomanda 10-15 Pa per sale operatorie. Applicazioni in Italia: tutti i grandi ospedali pubblici (San Raffaele, Policlinico Milano, Niguarda, ecc.) e cliniche private accreditate.
↔ Misto positivo/negativoIl differenziale di pressione che si stabilisce in una cleanroom dipende dal bilancio tra l'aria immessa dall'AHU (Air Handling Unit) e dall'aria estratta attraverso ritorni, perdite di costruzione e movimentazione del personale. La formula semplificata di bilanciamento è:
dove Qin è la portata immessa (m³/h), Qout la portata estratta (m³/h), Aleak la superficie effettiva di leakage del confine (m²), ρ la densità dell'aria (~1,2 kg/m³), C il coefficiente di resistenza del confine costruttivo (tipicamente 0,6-0,8 per cleanroom certificate Class C tightness).
Nella pratica progettuale, l'eccesso di portata immessa rispetto all'estratta (ΔQ) per ottenere 15 Pa di differenziale su una cleanroom da 100 m² ben sigillata (tightness Class C secondo VDI-2083-Part 19, permeabilità ≤1,236 m³/h·m² @ 50 Pa) è tipicamente +5÷10% della portata totale di mandata. Per una cleanroom da 60 vol/h ACH su 250 m³ di volume = 15.000 m³/h mandata, l'eccedenza è 750-1.500 m³/h sull'estratta.
Il dimensionamento finale è sempre iterativo ed eseguito tramite software CFD (Computational Fluid Dynamics) o con bilancio progressivo da AHU validato dal team HVAC del costruttore. MCA fornisce supporto al monitoraggio della pressione effettiva in fase di commissioning e operation, non al dimensionamento HVAC iniziale che è competenza del system integrator.
EU GMP Annex 1 paragrafo 4.30 richiede monitoraggio continuo della pressione differenziale per le cleanroom Grade A e B, con allarmi al superamento dei limiti definiti nel Contamination Control Strategy. Il monitoraggio deve essere realizzato secondo i principi di data integrity ALCOA+ (Attributable, Legible, Contemporaneous, Original, Accurate + Complete, Consistent, Enduring, Available) e archiviato secondo 21 CFR Part 11 per gli stabilimenti che esportano negli USA.
I requisiti tecnici del sistema di monitoraggio includono:
La frequenza di calibrazione dei trasmettitori di pressione differenziale è tipicamente annuale o semestrale a seconda della criticità, con certificato di calibrazione tracciabile ad istituti metrologici primari (INRIM in Italia, PTB in Germania, NMI internazionali). MCA fornisce calibrazione in sito o presso laboratorio accreditato ACCREDIA per i trasmettitori Pi Safety distribuiti.
MCA distribuisce in Italia la famiglia di trasmettitori di pressione differenziale Pi Safety con configurazioni specificamente progettate per il monitoraggio continuo del pressure cascade GMP. La linea include:
MCA fornisce dimensionamento gratuito del numero di trasmettitori in base al layout della cleanroom, supporto al collaudo SAT, documentazione FAT pre-compilata per la qualifica IQ/OQ, training operatori e gestione spare parts e ricambi. Il team tecnico ha esperienza nelle principali commesse farmaceutiche italiane.
EU GMP Annex 1: "Manufacture of Sterile Medicinal Products", pubblicato 22 agosto 2022 dalla Commissione Europea, in vigore dal 25 agosto 2023. Recepito in Italia da AIFA.
ISO 14644-1:2015: "Cleanrooms and associated controlled environments — Part 1: Classification of air cleanliness by particle concentration". UNI EN ISO 14644-1.
ISO 14644-3:2019: "Cleanrooms and associated controlled environments — Part 3: Test methods", procedure test pressione differenziale §5.2.1.7.
ISO 14644-16:2019: "Cleanrooms and associated controlled environments — Part 16: Energy efficiency in cleanrooms and separative devices", capitolo 7 room pressurization.
FDA Aseptic Processing: "Guidance for Industry — Sterile Drug Products Produced by Aseptic Processing", settembre 2004, Section IV.C "Air Filtration".
WHO TRS 961 Annex 5: "Supplementary guidelines on good manufacturing practices for heating, ventilation and air-conditioning systems for non-sterile pharmaceutical dosage forms", 2011.
UNI 11425:2011: "Impianti di ventilazione e condizionamento a contaminazione controllata per il blocco operatorio". Riferimento italiano per sale operatorie ospedaliere.
VDI 2083-Part 19: "Reinraumtechnik — Reinheit von Reinraumumschließungen", linee guida tedesche su tightness cleanroom permeabilità.
WHO Laboratory Biosafety Manual: 4th edition 2020, riferimento per pressurizzazione laboratori BSL.
Farmindustria — Indicatori Farmaceutici 2025: Italia secondo produttore farmaceutico UE, 69,2 miliardi € export 2025, 392 imprese, 70.000+ addetti, >1.500 stabilimenti GMP attivi.
Il pressure cascade (cascata di pressione) è uno schema di pressurizzazione differenziale che mantiene zone a pressione crescente verso le aree più pulite di una cleanroom. L'aria fluisce sempre dalla zona a pressione maggiore verso quella minore, impedendo il flusso di contaminanti verso le aree critiche. In cleanroom GMP farmaceutico il differenziale tipico tra grade adiacenti è 10-15 Pa secondo EU GMP Annex 1 (revisione 2022, in vigore dal 25 agosto 2023).
EU GMP Annex 1 paragrafo 4.13 raccomanda un differenziale di 10-15 Pa tra aree classificate adiacenti. Tra Grade A (sotto LAF, ISO 5 in operation) e Grade B circostante (ISO 7 in operation) il valore tipico è 10-15 Pa, mantenuto in entrambi gli stati operativi at-rest e in operation. Tra zona classificata e non classificata il differenziale minimo raccomandato è 12,5 Pa. ISO 14644-16:2019 capitolo 7 conferma questi range come riferimento internazionale.
Pressurizzazione positiva: la cleanroom è a pressione maggiore delle aree circostanti, l'aria fluisce verso l'esterno proteggendo il prodotto da contaminazione (uso tipico: farmaceutico GMP, semiconduttori, ottica). Pressurizzazione negativa: la cleanroom è a pressione minore, l'aria fluisce verso l'interno contenendo agenti pericolosi (uso tipico: laboratori BSL-3/BSL-4, stanze isolamento per malattie infettive, manipolazione citotossici e antiblastici). Entrambe usano valori differenziali tipici di 10-15 Pa, con segno opposto rispetto all'ambiente di riferimento.
EU GMP Annex 1 paragrafo 4.30 richiede monitoraggio continuo con allarmi per cleanroom Grade A e B. Si utilizzano trasmettitori di pressione differenziale ad alta sensibilità (range tipico 0-100 Pa, accuratezza ±1% F.S.) installati su ogni passaggio porta o varco materiale critico. I dati vengono archiviati elettronicamente secondo 21 CFR Part 11 con audit trail completo, integrazione BMS/SCADA validato GAMP 5, allarmi visivi e sonori al superamento dei limiti definiti nel Contamination Control Strategy (CCS). Frequenza di calibrazione tipica annuale con certificato tracciabile INRIM/ACCREDIA.
Oltre alla cleanroom GMP farmaceutica, il pressure cascade è critico in: laboratori BSL-2/BSL-3/BSL-4 (biosafety, pressurizzazione negativa per contenimento patogeni); ospedali (sale operatorie con pressurizzazione positiva secondo UNI 11425, camere isolamento infettivologico negative); semiconduttori (cleanroom ISO 5 positive per protezione wafer); food packaging asettico; biotecnologie (fermentatori e bioreattori); produzione vaccini e terapie cellulari e geniche avanzate. Ogni applicazione ha valori specifici e logica di cascata dedicata, ma il principio fisico rimane invariato.
La revisione EU GMP Annex 1 pubblicata il 22 agosto 2022 (in vigore dal 25 agosto 2023) introduce la Contamination Control Strategy (CCS) come documento obbligatorio che integra tutti gli aspetti di controllo contaminazione, inclusa la pressurizzazione. Pone più enfasi su: data integrity ALCOA+ per i monitoraggi pressione; airflow visualization (smoke studies) come requisito di qualifica; protezione first air; barrier technology (RABS/isolatori). I requisiti numerici di pressione differenziale (10-15 Pa tra grade adiacenti) restano sostanzialmente invariati rispetto alla versione precedente.
MCA distribuisce trasmettitori di pressione differenziale Pi Safety (serie MX-3X) con range tipico 0-50 Pa, 0-100 Pa, 0-250 Pa, accuratezza ±1% F.S., uscita 4-20 mA o Modbus/Profibus per integrazione BMS. Versioni con display locale, allarme integrato, monitoraggio Annex 1-ready. Materiali compatibili con applicazioni sanitarie. Per dimensionamento contattare MCA con dati del progetto: numero stanze, gradi GMP previsti, range pressione, certificazioni richieste (GMP, GAMP 5, 21 CFR Part 11).
Inviaci il layout della cleanroom, i gradi GMP previsti, il numero di varchi critici e le certificazioni richieste (GMP, GAMP 5, 21 CFR Part 11, EHEDG). Il team MCA risponde con dimensionamento del numero di trasmettitori Pi Safety raccomandati, documentazione di validazione pre-compilata, supporto al collaudo SAT e tempi di consegna entro 24-48 ore lavorative.
