Guida completa alla tecnologia dei misuratori di portata ad ultrasuoni: principio fisico, varianti tecnologiche, vantaggi e limiti, applicazioni industriali, criteri di scelta e mercato italiano nel 2026
Tecnologia · Mercato 2026 · Hub informativo
I misuratori di portata ad ultrasuoni sono una delle tecnologie più diffuse nella strumentazione di processo industriale moderna. Dal bioprocessing farmaceutico al trattamento delle acque, dalla chimica fine al settore food, hanno conquistato spazio progressivamente perché risolvono un problema strutturale di tutte le tecnologie alternative: misurare la portata senza disturbare il flusso, senza usurarsi, senza contaminare il fluido.
Questa guida è pensata come introduzione completa per chi sta valutando la tecnologia ultrasuoni per la prima volta o sta esplorando il mercato italiano per identificare il prodotto corretto. Copre il principio fisico, le varianti tecnologiche (tempo di transito vs Doppler, clamp-on vs in-line), i casi applicativi tipici, i criteri di scelta strutturati, e i trend di mercato del 2026 che stanno cambiando il settore.
Per chi cerca informazioni più specifiche su singoli prodotti, settori o configurazioni, questa guida funziona da hub informativo che linka alle pagine dedicate del nostro cluster Flowmax: spoke prodotto per applicazioni specifiche, pillar di settore per pharma, ATEX, F&B, guide comparative tra brand. MCA è distributore ufficiale MIB GmbH in Italia per la gamma Flowmax di misuratori ad ultrasuoni clamp-on.
Cosa sono: misuratori di portata che usano onde ultrasonore per determinare la velocità di un fluido in una tubazione. Due tecnologie principali: tempo di transito differenziale (più diffusa, alta accuratezza per liquidi puliti) ed effetto Doppler (per fluidi con particelle/bolle).
Due forme di installazione: clamp-on (sensore esterno applicato al tubo, no contatto col fluido) e in-line (misuratore parte della tubazione). Il clamp-on è il riferimento per single-use, fluidi aggressivi, retrofit; l'in-line è standard in oil & gas, custody transfer, processi industriali rigidi.
Quando sceglierli: non contatto col fluido necessario, fluido non conduttivo (alcoli, oli), retrofit senza fermo impianto, ATEX con tecnologia non invasiva, perdita di carico zero, manutenzione minima. Quando NON sceglierli: slurry pesanti, custody transfer ad altissima accuratezza (preferire Coriolis), tubazioni ghisa porosa o multilayer complessi.
Mercato 2026: crescita trainata da biopharma single-use, semiconduttori, sostituzione del parco esistente di misuratori meccanici, integrazione Industry 4.0. L'Italia è particolarmente attiva nei distretti di Lombardia, Emilia-Romagna, Veneto, Piemonte.
Gli ultrasuoni sono onde acustiche con frequenza superiore a 20 kHz (sopra la soglia di udibilità umana). I misuratori di portata industriali usano frequenze tipicamente comprese tra 1 e 4 MHz. Il principio di base è che un'onda acustica che si propaga in un fluido ha una velocità nota in condizioni stazionarie; se il fluido si muove, la velocità apparente del segnale acustico viene modificata dalla velocità del fluido. Misurando questa modifica si ricava la velocità del fluido stesso, e da quella la portata volumetrica (velocità × sezione del tubo).
Tre proprietà fisiche rendono gli ultrasuoni adatti alla misura di portata:

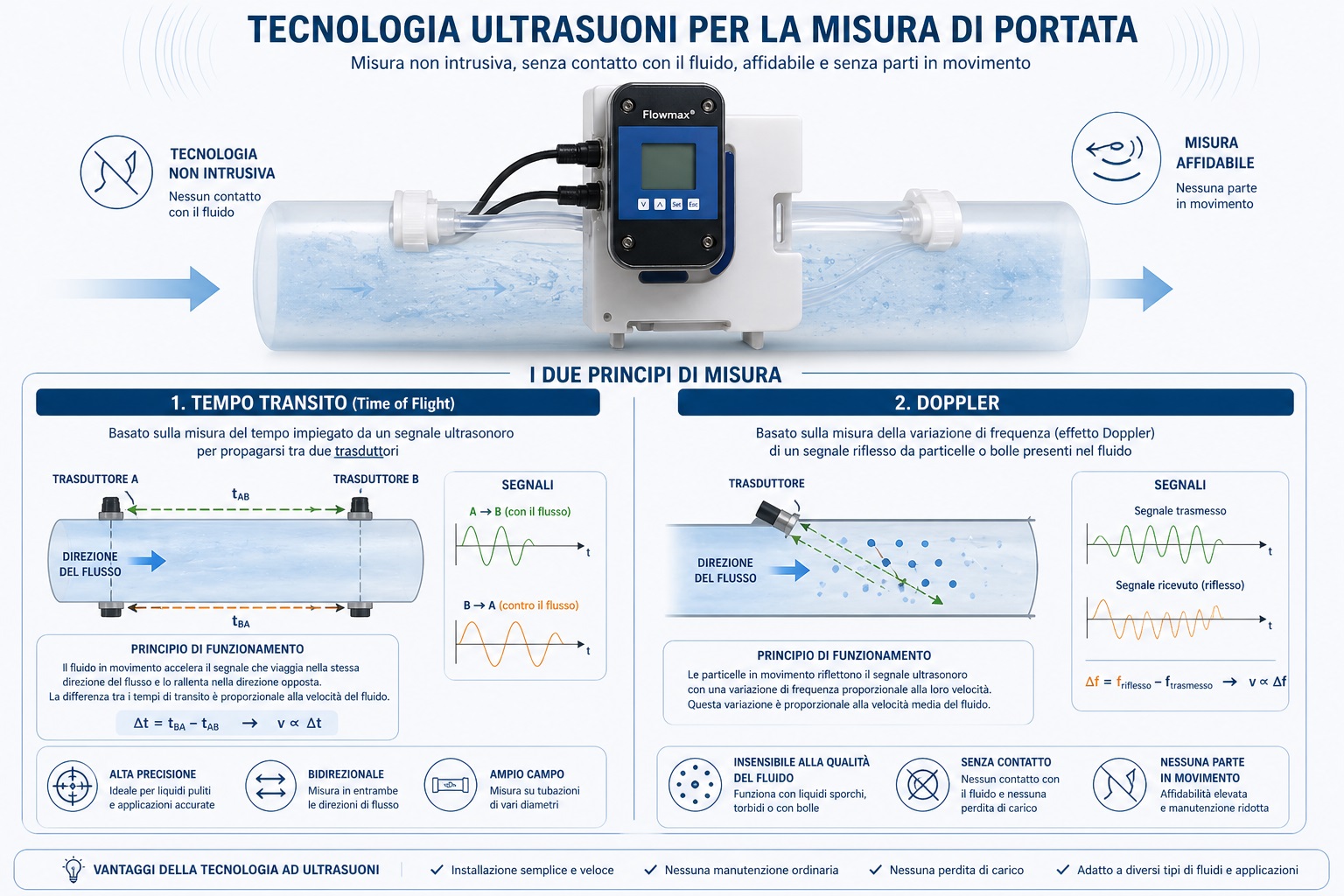

Da queste proprietà fisiche derivano le due tecnologie principali di misura ad ultrasuoni: tempo di transito (transit time) ed effetto Doppler. Hanno principi diversi e applicabilità diverse.
Le due tecnologie ultrasuoni si applicano a fluidi diversi e hanno accuratezza diversa. Capire quale è la giusta è il primo passo della selezione.
Due trasduttori posizionati uno a monte e uno a valle inviano impulsi ultrasonori l'uno verso l'altro. L'impulso che viaggia nella direzione del flusso arriva leggermente prima; l'impulso che viaggia contro il flusso arriva leggermente dopo. La differenza tra i due tempi di transito (dell'ordine di nanosecondi) è proporzionale alla velocità del fluido.
È la tecnologia dominante nei misuratori ultrasuoni industriali moderni perché offre accuratezza superiore al Doppler e funziona con liquidi puliti omogenei. Tutta la gamma Flowmax di MIB GmbH usa il tempo di transito.
Un trasduttore emette un segnale ultrasonoro che viene riflesso da particelle o bolle presenti nel fluido. Il segnale riflesso ha frequenza leggermente diversa da quella emessa (effetto Doppler), e la differenza di frequenza è proporzionale alla velocità della particella riflettente.
È la tecnologia di nicchia per fluidi che il transit time non riesce a misurare bene. Richiede particelle o bolle nel fluido come "riflettori" — paradossalmente non funziona su fluidi troppo puliti. Accuratezza tipica inferiore al transit time.
Per la grande maggioranza delle applicazioni industriali standard (pharma, chimica fine, food, water, oil & gas) la tecnologia di riferimento è il tempo di transito. L'effetto Doppler resta utile per applicazioni specifiche con slurry o sospensioni dove il transit time non funziona bene. La gamma Flowmax usa esclusivamente tempo di transito.
La stessa tecnologia ad ultrasuoni si può applicare in due forme di installazione molto diverse. La scelta tra clamp-on e in-line è una delle decisioni iniziali di un progetto di strumentazione e ha approfondimento dedicato in una guida separata del cluster.
| Forma installazione | Come funziona | Tipico settore di uso | Accuratezza tipica |
|---|---|---|---|
| Clamp-on (esterno) | Trasduttori applicati all'esterno della tubazione del cliente, senza contatto col fluido | Bioprocessing single-use, chimica fine, retrofit, ATEX, food sanitario | ±1-2% on reading |
| In-line (in linea) | Misuratore parte della tubazione, fluido attraversa il corpo dello strumento | Oil & gas, custody transfer, processi industriali standard, distribuzione gas | ±0,1-1% on reading |
Per un confronto strutturato e un decision framework su quale scegliere, consultare la guida dedicata Clamp-on vs in-line: come scegliere. Per applicazioni specifiche su tubi flessibili e plastici (silicone, PFA, PVC) consultare Misura non invasiva su tubo silicone e PFA.
Senza onestà sui limiti il marketing diventa propaganda. Vantaggi e limiti reali della tecnologia, a confronto con le altre tecnologie di misura della portata.
Nessuna parte in movimento (no usura, no manutenzione delle parti meccaniche), compatibilità con fluidi non conduttivi (oli, alcoli, prodotti non polari) dove i magnetici non funzionano, nessuna perdita di carico nel clamp-on (il flusso non viene disturbato), installazione su tubazione esistente senza fermo impianto, vita utile lunga con deriva minima nel tempo, integrazione digitale moderna con uscite analogiche, digitali e bus di comunicazione.
Sensibili a fluidi non omogenei (slurry pesanti, bolle, multifase), accuratezza inferiore ai Coriolis di alta gamma per misure metrologiche estreme, non funzionano su tubazioni multilayer complessi o ghisa porosa, richiedono tratti rettilinei adeguati (10D monte / 5D valle), misurano portata volumetrica non massica diretta (per la massa servono Coriolis o calcolo con densità separata), configurazione del trasduttore richiede attenzione (DN, materiale, spessore tubo).
I tre macro-settori industriali dove i misuratori a ultrasuoni hanno applicazione strutturata. Ognuno ha specificità tecniche diverse che orientano la scelta del modello e della configurazione.
Bioprocessing single-use con tubi silicone e PVC, linee asettiche con CIP/SIP, riempimento sterile parenterale, sintesi API, compounding ospedaliero. La tecnologia clamp-on non invasiva è abilitante: preserva sterilità, non aggiunge consumabili, supporta la qualifica DQ/IQ/OQ. Cluster italiani: Lombardia, Lazio, Toscana, Emilia-Romagna.
Sintesi chimica con solventi clorurati e acidi forti, applicazioni in zona ATEX classificata Zona 1, semiconduttori con UPW e chemicals, galvanica e decapaggio. Il PFA come materiale a contatto e le versioni Ex per Zona 1 sono i differenziatori tecnici. Cluster italiani: Mantovano, Ferrarese, Porto Marghera, Brindisi.
Dosaggio sanitario di aromi, additivi, vitamine, ingredienti pregiati su pompe peristaltiche; riempimento bevande con CIP food-grade; produzione dairy con SIP; cosmetica e profumeria con essenze e alcoli (alcuni in zona ATEX). Cluster italiani: Lombardia, Veneto, Emilia-Romagna, Piemonte, Toscana.
Sei tendenze che stanno plasmando il mercato dei misuratori a ultrasuoni nel 2026, con particolare attenzione al contesto italiano ed europeo.
Il bioprocessing single-use è uno dei driver più stabili per la tecnologia clamp-on a ultrasuoni: paradigma in crescita continua nei CDMO biofarmaceutici, terapie cellulari e geniche, vaccini. La misura non invasiva è abilitatore tecnologico, non opzione.
European Chips Act e investimenti in gigafactory fotovoltaiche stanno creando domanda strutturale di misura su PFA, ultra-pure water, chemicals di processo. L'Italia ha investimenti significativi in fotovoltaico di nuova generazione.
Domanda crescente di interfacce digitali (RS485, HART, EtherNet/IP, Modbus TCP) per integrazione con DCS, MES, sistemi di manutenzione predittiva. I misuratori ultrasuoni moderni offrono tutte queste interfacce in modo nativo.
Molti stabilimenti italiani hanno parchi installati di misuratori meccanici (turbine, area variabile) che si stanno sostituendo gradualmente con tecnologie senza parti in movimento e con minore manutenzione. Mercato di sostituzione importante negli anni 2025-2030.
Aumento dei requisiti di sicurezza in zone classificate, con preferenza crescente per tecnologie non invasive che eliminano punti di possibile fuga. Il mercato ATEX/IECEx Zona 1 per clamp-on è in espansione.
Crescita di applicazioni con bassissime portate (CGT, perfusion micro-bioreattori, fill & finish piccoli volumi). Costruttori specializzati come SONOTEC investono in elettronica e algoritmi dedicati al low flow biopharma.
Quattro tappe che hanno trasformato gli ultrasuoni da tecnologia di laboratorio a standard industriale.
Primi prototipi di misuratori a ultrasuoni in laboratori di ricerca, applicati in oceanografia, biomedicale, ingegneria idraulica. Tecnologia complessa, costosa, non ancora industriale.
Sviluppo di trasduttori più robusti, elettronica digitale capace di gestire i tempi nanosecondo del transit time. Primi misuratori industriali per oil & gas e water treatment. MIB GmbH fondata in questo periodo.
Diffusione del clamp-on in chimica e farmaceutico, sviluppo del bioprocessing single-use con tecnologia non invasiva come abilitatore. Comparsa di marchi specializzati come SONOTEC. Accuratezze in costante miglioramento.
Integrazione Industry 4.0, interfacce digitali standard, specializzazione su nicchie biopharma low flow, ATEX moderni con codici di certificazione completi. Tecnologia matura, accessibile, presente in tutti i settori industriali.
Sei passi pratici per la selezione tecnica strutturata, applicabili a qualunque progetto di strumentazione ultrasuoni.
Tipo, conduttività (per escludere magnetici), presenza di particolato o bolle (per scegliere transit time vs Doppler), aggressività chimica (per il materiale a contatto), temperatura, pressione di esercizio.
Minimo, tipico, massimo. È critico definire il valore minimo accuratezzato richiesto: alcuni modelli sono ottimizzati per low flow biopharma, altri per portate medio-alte. Sovradimensionare il DN riduce accuratezza alle basse portate.
DN, materiale, spessore parete, omogeneità. Per clamp-on verificare compatibilità acustica del materiale (vedere guida dedicata). Per nuove installazioni si può scegliere materiale e dimensioni; su tubazione esistente sono vincoli.
ATEX (con codice esatto coerente con DVR), GMP per pharma, food-grade per F&B, accuratezza target, integrazione con sistema di automazione esistente, qualifica formale richiesta.
In funzione del contesto applicativo: tubazione esistente vs nuova, esigenze di non contatto col fluido, manutenibilità, accuratezza richiesta. Vedi guida dedicata per il decision framework.
Definiti i parametri tecnici, selezionare il modello specifico tra i prodotti disponibili. Per applicazioni borderline considerare un sample test sul tubo o sul fluido reale prima dell'acquisto. Considerare anche il supporto locale e la disponibilità di assistenza post-vendita.
Inviaci i dati dell'applicazione (fluido, range portata, tubazione, contesto applicativo, eventuali requisiti speciali). Ti diciamo se la tecnologia ad ultrasuoni è la scelta corretta per il tuo problema, e — quando lo è — quale modello e configurazione del Flowmax di MIB GmbH consigliamo. Quando l'applicazione richiede una tecnologia diversa, lo riconosciamo.
Questa guida funziona da hub informativo. Per approfondire un singolo settore, prodotto o caso applicativo, ecco la mappa completa delle pagine del cluster Flowmax di MCA.
Un misuratore di portata a ultrasuoni usa onde acustiche ad alta frequenza per misurare la velocità del fluido in una tubazione. Le due tecnologie principali sono: tempo di transito differenziale, dove due trasduttori inviano segnali ultrasonori in direzioni opposte e la differenza tra i tempi di transito è proporzionale alla velocità del fluido; effetto Doppler, dove il segnale ultrasonoro è riflesso da particelle o bolle nel fluido e lo spostamento di frequenza è proporzionale alla velocità. Da velocità e sezione del tubo si calcola la portata volumetrica. Il tempo di transito è la tecnologia dominante in industria moderna per la sua maggiore accuratezza.
Il misuratore clamp-on ha trasduttori che si applicano all'esterno della tubazione del cliente senza alcun contatto col fluido: l'ultrasuoni attraversa la parete del tubo e il liquido. Il misuratore in-line ha invece il misuratore stesso che diventa parte della tubazione, con il fluido che passa attraverso il corpo dello strumento — i trasduttori sono integrati nel corpo del misuratore. Entrambi possono usare la tecnologia ad ultrasuoni: il clamp-on è il riferimento per applicazioni dove non si vuole contatto col fluido (single-use bioprocessing, fluidi aggressivi, retrofit di linee esistenti); l'in-line è usato in applicazioni di processo standard, oil & gas, distribuzione gas, custody transfer.
I misuratori a ultrasuoni moderni di buona fascia raggiungono accuratezze di ±0,5-2% on reading per il clamp-on, e fino a ±0,5% o meglio per gli in-line industriali. I misuratori a ultrasuoni in-line per gas naturali e custody transfer (es. Daniel-Emerson, Krohne Altosonic) raggiungono accuratezze metrologiche dichiarate al di sotto dello 0,5%. La differenza pratica per applicazioni di processo standard è raramente decisiva: la maggior parte dei processi industriali tollera 1-2% senza problemi operativi. Per applicazioni di custody transfer e misure fiscali servono ultrasuoni in-line di alta gamma con certificazione metrologica specifica.
Funzionano su una grande varietà di fluidi: acqua e acque di processo, oli industriali, alimentari, idraulici, alcoli, solventi, prodotti farmaceutici, soluzioni acide e basiche, prodotti caseari liquidi, succhi, bevande, idrocarburi liquidi e gassosi, gas naturali. La condizione per il tempo di transito è che il fluido sia sufficientemente omogeneo e con bassa concentrazione di particelle/bolle. Slurry pesanti, sospensioni con alta percentuale di solidi (>2-3%), liquidi multifase con bolle d'aria significative possono dare problemi: in questi casi il Doppler è più adatto del tempo di transito, oppure si valutano altre tecnologie (magnetici, Coriolis).
Gli ultrasuoni sono particolarmente adatti quando: serve misura senza contatto col fluido (bioprocessing single-use, fluidi aggressivi, applicazioni sterili); il fluido non è conduttivo e quindi non è misurabile con magnetici (oli, alcuni alcoli, prodotti non polari); si vuole evitare perdita di carico (a differenza di turbine, vortex, dP); l'installazione deve essere fatta su tubazione esistente senza fermo impianto (clamp-on retrofit); l'applicazione è in zona ATEX e si vogliono evitare punti di possibile fuga (clamp-on vs intrusivi). Per misure fiscali ad alta accuratezza, slurry pesanti, e applicazioni con misura massica diretta restano dominio di altre tecnologie (Coriolis per massa, magnetici per fluidi conduttivi con solidi).
I settori principali in Italia includono: industria farmaceutica e biopharma (single-use bioprocessing, linee asettiche, sintesi API), chimica fine e specialità (sintesi reagenti, dosaggio acidi, ATEX), semiconduttori e fotovoltaico (ultra-pure water, chemicals di processo), food & beverage (dosaggio aromi, dairy, beverage, CIP food-grade), oil & gas e raffinazione (misura prodotti raffinati, gas naturale), water treatment (acqua potabile, reti idriche), HVAC e teleriscaldamento (energia termica), automotive (linee di produzione, banchi prova). Il mercato italiano è particolarmente attivo nei distretti di Lombardia, Emilia-Romagna, Veneto e Piemonte.
Il prezzo varia molto in base a fascia del prodotto, range di portata, certificazioni, materiali. In media: i misuratori a ultrasuoni clamp-on industriali di fascia media partono da costi simili a un magnetico in-line equivalente, e diventano significativamente più economici dei Coriolis di alta gamma; gli ultrasuoni in-line per oil & gas e custody transfer di alta accuratezza sono nella stessa fascia di prezzo dei Coriolis; i clamp-on portatili per audit di processo sono molto più economici. Il vero vantaggio economico degli ultrasuoni è spesso nel Total Cost of Ownership: nessun consumabile, nessun fermo impianto per installazione clamp-on, manutenzione minima senza parti in movimento.
I trend principali sono: crescita del bioprocessing single-use farmaceutico, con misura non invasiva come abilitatore tecnologico; espansione dei semiconduttori e del fotovoltaico in Europa con nuove fab e investimenti gigafactory che richiedono misura su PFA; integrazione Industry 4.0 con interfacce digitali (RS485, HART, EtherNet/IP) per dati di processo verso DCS, MES, AI predictive maintenance; aumento dei requisiti di sicurezza in ATEX con preferenza crescente per tecnologie non invasive; sostituzione del parco esistente di misuratori meccanici (turbine, area variabile) con tecnologie senza parti in movimento e con minore manutenzione; crescita della disponibilità di misuratori clamp-on dedicati al biopharma con focus sulle bassissime portate.
La selezione segue un percorso strutturato: 1) Definire fluido (tipo, conduttività, presenza particolato, aggressività), 2) Definire range di portata effettivo (minimo, tipico, massimo), 3) Definire la tubazione (DN, materiale, spessore, tubazione esistente vs nuova), 4) Verificare requisiti speciali (ATEX, qualifica GMP, food-grade, accuratezza target), 5) Decidere tra clamp-on e in-line in base al contesto (esistente vs nuova installazione, accesso al fluido, esigenze di manutenzione), 6) Selezionare il modello specifico in base ai parametri sopra. Per applicazioni borderline è raccomandato un sample test sul tubo o sul fluido reale prima dell'acquisto definitivo. MCA supporta la selezione tecnica per la gamma Flowmax di MIB GmbH.
