Misuratori di portata Flowmax 42i Ex e 400i Ex con certificazione ATEX/IECEx Zona 1 per sintesi API, dosaggio solventi infiammabili, fluidi aggressivi e processi in atmosfera potenzialmente esplosiva — misura non invasiva con tubo PFA
Chimica fine · ATEX · Solventi · Acidi
In chimica fine, sintesi di principi attivi e processi con solventi infiammabili la misura di portata pone due problemi insieme: la certificazione ATEX dell'apparecchio in zona classificata e la compatibilità chimica con fluidi aggressivi o tossici. Un misuratore intrusivo richiede di aprire la tubazione, introdurre guarnizioni, accettare punti di possibile fuga di solventi pericolosi.
I Flowmax 42i Ex e 400i Ex di MIB GmbH risolvono entrambi i problemi: tecnologia ad ultrasuoni clamp-on completamente non invasiva, certificazione ATEX e IECEx per Zona 1 con gas, e materiali a contatto in PE-HD (42i Ex) o tubo PFA (400i Ex) che resiste praticamente a qualsiasi acido, base o solvente di processo industriale.
Come distributori ufficiali MIB GmbH per l'Italia, supportiamo il cliente nella selezione del codice di certificazione corretto in base al DVR ATEX del sito, nella verifica della compatibilità chimica con il fluido di processo, e nella gestione della documentazione di conformità per ispezioni periodiche e audit di sicurezza.
La selezione di un misuratore di portata in chimica fine non è una questione di accuratezza generica: è una questione di compatibilità chimica, sicurezza e continuità di produzione. Quattro vincoli specifici determinano la scelta tecnica:
La classificazione delle zone è il primo elemento da verificare in un progetto di strumentazione ATEX. Definisce la frequenza con cui può essere presente un'atmosfera esplosiva e determina la categoria minima dell'apparecchio richiesto. Sintesi pratica delle tre zone gas e del modello Flowmax di riferimento.
Atmosfera con miscela esplosiva di gas/vapori presente in continuo, per lunghi periodi o frequentemente. Tipicamente l'interno di serbatoi di solventi infiammabili, reattori sigillati con miscele volatili, recipienti di stoccaggio di alcoli o esteri.
Per Zona 0 servono apparecchi categoria 1G. Per applicazioni in Zona 0 è necessario verificare con MCA configurazione e codice specifico.Area dove un'atmosfera esplosiva è probabile durante l'esercizio normale: zone immediate attorno a pompe, valvole, punti di carico/scarico solventi, reattori di sintesi aperti. È la classificazione più diffusa in chimica fine, sintesi API e processi farmaceutici con solventi.
Modelli di riferimento: Flowmax 42i Ex (PE-HD), Flowmax 400i Ex (PFA per fluidi aggressivi)Area dove un'atmosfera esplosiva è poco probabile e, se presente, persiste solo per brevi periodi (tipicamente in caso di guasto). Tipicamente zone allargate attorno a impianti di processo, locali ventilati con presenza occasionale di vapori, alcune aree di stabilimento manifatturiero.
Le versioni Ex per Zona 1 dei Flowmax sono utilizzabili anche in Zona 2 (categoria superiore copre quella inferiore). In molti casi non è necessaria la versione Ex se la classificazione si limita a Zona 2 con fluidi non infiammabili.Le zone 20, 21, 22 si riferiscono ad atmosfere esplosive da polveri (silos, mulini, sistemi di trasporto pneumatico) e seguono una logica analoga ma con codifica D invece di G. Le applicazioni Flowmax sono prevalentemente liquidi, quindi gas. La classificazione di area è responsabilità del datore di lavoro nel DVR ATEX di sito; MCA supporta la coerenza tra classificazione dichiarata e certificazione strumento.
I sei contesti di chimica fine, processo e farmaceutico-chimico dove i Flowmax 42i Ex e 400i Ex sono installati con maggiore frequenza, con il modello consigliato per ciascun caso.
Reattori di sintesi chimica multi-stadio con solventi clorurati, alcoli, eteri, miscele reattive. Tipicamente Zona 1 attorno ai punti di carico reagenti e alle valvole di scarico. Misura del dosaggio di reagenti, controllo della velocità di alimentazione, bilancio di massa di processo.
Modello tipico: Flowmax 400i Ex per la combinazione PFA + ATEX, fondamentale con solventi clorurati e acidi.
Linee di dosaggio dedicato di solventi (acetone, IPA, toluene, MEK, esano), additivi reattivi, catalizzatori. Richiedono precisione e ripetibilità su piccole portate (frazioni di l/min) e certificazione ATEX per la presenza dei solventi stessi.
Modello tipico: Flowmax 42i Ex con funzione contatore preset per dosaggi precisi.
Colonne di distillazione e impianti di rettifica per la separazione di miscele alcoliche o solventi. Tipicamente Zona 1 nelle aree di carico/scarico, con esigenza di misura sulla portata di feed o prodotto distillato.
Modello tipico: Flowmax 42i Ex per fluidi compatibili con PE-HD; Flowmax 400i Ex per fluidi più aggressivi.
Impianti di decapaggio, fosfatazione, passivazione e galvanica con bagni di acidi forti (H₂SO₄, HCl, HF) o basi concentrate. Compatibilità chimica = fattore decisivo. La maggioranza non è classificata ATEX, ma il Flowmax 400i (anche versione standard, non Ex) è comunque la tecnologia di riferimento per il PFA.
Modello tipico: Flowmax 400i (PFA), nelle aree ATEX Flowmax 400i Ex.
Misura di acqua ultra-pura (UPW), acidi e chemicals di processo per fab di semiconduttori e fotovoltaico. Il PFA è il materiale standard per non contaminare i fluidi di processo e per resistere ai chemicals tipici (HF buffered, slurry, solventi specifici).
Modello tipico: Flowmax 400i (PFA), aree classificate Flowmax 400i Ex.
Produzione di profumi, cosmetici e cura della persona contenenti alcoli (etanolo, IPA), oli essenziali volatili. Le aree con presenza di alcoli sono spesso classificate Zona 1 per la volatilità degli stessi.
Modello tipico: Flowmax 42i Ex per dosaggio di alcoli e formulazioni a base alcolica.
La selezione del modello Flowmax in chimica fine si fa principalmente sul materiale a contatto: il PE-HD del 42i copre molti fluidi industriali standard, il PFA del 400i copre praticamente tutto. Tabella sintetica dei fluidi più comuni in chimica fine e dei relativi materiali consigliati.
| Fluido / categoria | PE-HD (42i / 42i Ex) | PFA (400i / 400i Ex) | Note tipiche |
|---|---|---|---|
| Acqua deionizzata, UPW | Compatibile | Compatibile (preferito per UPW) | PFA mantiene la purezza in semiconduttori |
| Alcoli (etanolo, IPA, MeOH) | Compatibile | Compatibile | Uno dei più frequenti in cosmetica e API |
| Acidi inorganici diluiti | Limitato (verifica concentrazione) | Compatibile | Per HCl/H₂SO₄ concentrati: PFA |
| Acidi forti concentrati (H₂SO₄, HCl, HF) | Non consigliato | Compatibile | HF richiede sempre PFA |
| Basi forti (NaOH, KOH) | Limitato per alte concentrazioni | Compatibile | PFA è scelta sicura |
| Solventi clorurati (DCM, cloroformio) | Non consigliato | Compatibile | Tipici in sintesi API |
| Solventi alifatici (esano, toluene) | Limitato | Compatibile | Per aromatici: PFA |
| Solventi polari (acetone, MEK, THF) | Limitato | Compatibile | Per produzione lunga durata: PFA |
| Soluzioni saline concentrate | Compatibile | Compatibile | Entrambi i materiali vanno bene |
| Slurry, sospensioni di particelle | Limitato (verificare) | Limitato (verificare) | Particelle alterano l'ultrasuoni |
La tabella è indicativa e si basa sulle proprietà generali dei materiali. La compatibilità reale dipende da concentrazione, temperatura, presenza di contaminanti e durata di contatto. Per applicazioni con fluidi aggressivi consigliamo sempre la verifica caso per caso, idealmente con conferma scritta del costruttore MIB GmbH per fluidi non standard.
Due modelli coprono la quasi totalità delle applicazioni in chimica fine ATEX. La scelta si fa principalmente sul materiale a contatto compatibile con il fluido di processo.
Versione ATEX/IECEx del Flowmax 42i, con corpo a contatto in PE-HD. Indicato per fluidi non aggressivi in zona classificata: dosaggio di alcoli, miscele organiche compatibili con polietilene, intermedi non corrosivi.
Diametri DN3-DN15, range portata da 0,015 l/min, pressione fino a 7 bar, temperatura fluido 0-50 °C. Stesse uscite e funzioni del 42i standard (RS485, 4-20 mA, contatore preset, allarme tubo vuoto).

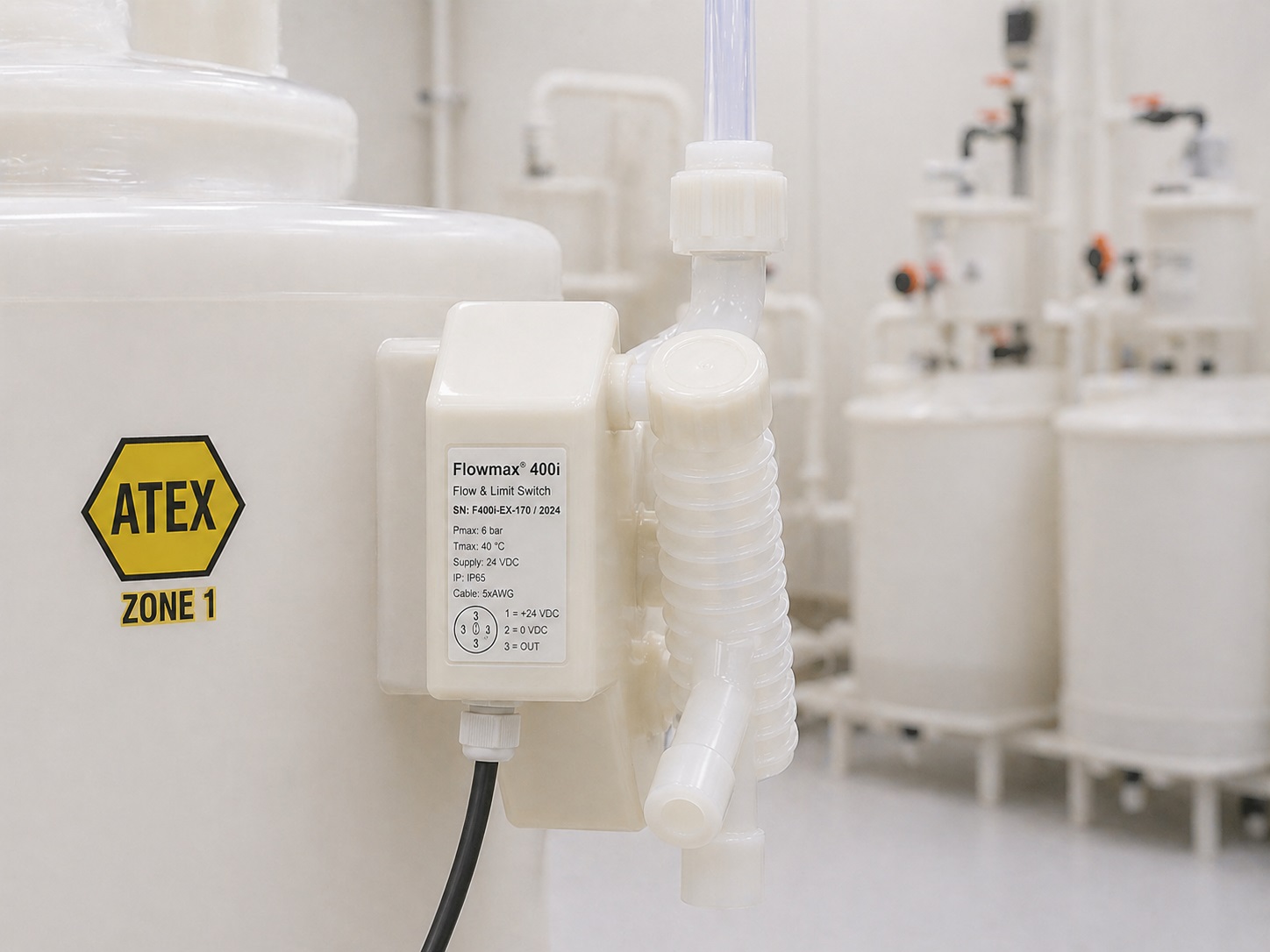

PE-HD + ATEX Zona 1Versione ATEX/IECEx del Flowmax 400i, con tubo a contatto in PFA. È la combinazione richiesta in chimica fine: certificazione per zone con solventi infiammabili e PFA per resistere ad acidi e fluidi aggressivi.
Diametri DN7-DN20, range portata fino a 120 l/min, pressione fino a 7 bar, temperatura fluido 0-60 °C. Connessioni flare o NPT, uscite analogiche/digitali standard. Soluzione di riferimento per sintesi API con solventi clorurati.
PFA + ATEX Zona 1Codice di certificazione completo: il codice ATEX/IECEx esatto (es. II 2G Ex db IIC T6 Gb) viene confermato in fase di offerta tecnica con la documentazione del costruttore. È fondamentale verificare la coerenza tra codice strumento, classificazione di zona del DVR ATEX di sito e gruppo di gas presente nell'applicazione (IIA, IIB, IIC) — passaggio che MCA gestisce in fase di selezione tecnica.
I Flowmax Ex sono installati nei principali settori della chimica industriale italiana, con cluster geografici tipici nel Nord Italia (Lombardia, Emilia-Romagna, Veneto), Mantovano-Ferrarese, Porto Marghera, e nel Sud (Brindisi, Priolo Gargallo).
Sintesi di intermedi, additivi, specialty chemicals con processi multi-stadio e solventi clorurati. Tipicamente PMI manifatturiere con investimenti continui su strumentazione ATEX di rinnovo o nuovi reattori.
PFA + Zona 1Produzione conto terzi di principi attivi per gruppi farmaceutici globali. Ambienti GMP combinati con ATEX, requisiti di documentazione e qualifica strumento.
GMP + ATEXTrasferimento prodotti, dosaggio additivi, controllo intermedi di raffineria. Storicamente dominio di FLEXIM su tubazioni grandi, ma per dosaggi e linee piccole il Flowmax è alternativa concreta.
Tubi piccoli + ExFab di componenti elettronici, linee fotovoltaiche, processi di etching e cleaning. Misura di chemicals e UPW in PFA, con classificazione ATEX in alcune aree.
PFA + UPWImpianti di decapaggio, anodizzazione, galvanica, fosfatazione. Bagni di acidi forti e basi concentrate dove il PFA è obbligatorio. Le aree non sono sempre ATEX, ma il Flowmax 400i è comunque la tecnologia di riferimento.
PFA per acidiProduzione di profumi, lozioni alcoliche, formulazioni con oli essenziali. Aree spesso classificate Zona 1 per la volatilità degli alcoli; richiesta di tracciabilità di dosaggio per i lotti.
Alcoli + dosaggioIn ATEX un'offerta tecnica generica non basta: serve coerenza tra il codice di certificazione dello strumento e la classificazione di zona del cliente, supporto sulla documentazione di sicurezza, gestione della compatibilità chimica del fluido. Quattro elementi della nostra proposta:
Accesso diretto al costruttore tedesco per configurazioni ATEX dedicate, conferma del codice di certificazione coerente con l'applicazione, documentazione completa di certificazione (ATEX, IECEx, dichiarazione UE, manuale qualificato). MIB GmbH è certificata ISO 9001:2015.
Per ogni richiesta verifichiamo la coerenza tra zona dichiarata, gruppo di gas presente, classe di temperatura ammissibile e codice del Flowmax proposto. È un passaggio critico che evita di ricevere uno strumento certificato in modo non utilizzabile sull'applicazione reale.
Lavoriamo con clienti di chimica fine e API in Lombardia ed Emilia-Romagna, conosciamo i vincoli concreti delle aree ATEX integrate con requisiti GMP. Forniamo a corredo la documentazione necessaria sia per le ispezioni periodiche di sicurezza sia per gli audit di qualità farmaceutica.
Oltre alla gamma Flowmax, MCA fornisce strumentazione ATEX per pressione, temperatura, livello, ventilazione (Pi Safety, LABOM, Micatrone), agitatori ATEX e accessori per zone classificate. Per un sito chimico significa un unico interlocutore qualificato per più variabili di processo, con documentazione di sicurezza armonizzata.
Inviaci i dati dell'applicazione (fluido e concentrazione, range di portata, diametro tubazione, temperatura e pressione di processo, classificazione di zona del DVR ATEX, gruppo di gas presente, sistema di controllo a cui collegare). Ti rispondiamo con la configurazione consigliata, il codice di certificazione coerente con la tua zona e la documentazione disponibile.
Pagine collegate del cluster Flowmax per il silo chimica/ATEX, più la pillar e i collegamenti agli altri verticali del cluster.
ATEX è l'insieme delle direttive europee che regolano apparecchiature destinate ad ambienti con atmosfera potenzialmente esplosiva (direttiva 2014/34/UE per i prodotti, direttiva 1999/92/CE per i luoghi di lavoro). Un misuratore di portata certificato ATEX è obbligatorio quando lo strumento è installato in un'area classificata come Zona 0, 1, 2 (gas/vapori) o Zona 20, 21, 22 (polveri), tipicamente in chimica, farmaceutico, oil & gas, raffinazione, distillazione di alcoli, distribuzione gas. La classificazione di area la fa il datore di lavoro nel documento DVR ATEX.
ATEX è la regolamentazione europea (UE), IECEx è lo schema internazionale gestito dalla Commissione Elettrotecnica Internazionale ed è riconosciuto a livello globale per facilitare commercio e accettazione delle certificazioni in molti paesi. Tecnicamente le due certificazioni si basano sulle stesse norme (serie EN/IEC 60079) e i requisiti tecnici sono allineati. I Flowmax 42i Ex e 400i Ex sono certificati con entrambi gli schemi: ATEX per il mercato europeo, IECEx per applicazioni internazionali e per progetti EPC che richiedono compatibilità globale.
La classificazione delle zone descrive la frequenza con cui può essere presente un'atmosfera esplosiva. Zona 0: presenza continua o frequente di gas/vapori esplosivi (es. interno di un serbatoio di solventi). Zona 1: presenza probabile in funzionamento normale (es. area immediatamente circostante una pompa o una valvola che dosa solventi infiammabili). Zona 2: presenza non probabile ma possibile in caso di guasto (es. zona allargata attorno a una linea di processo). I misuratori per Zona 1 sono i più richiesti in chimica fine e sintesi API, e sono il target dei Flowmax 42i Ex e 400i Ex.
Per due motivi pratici e di sicurezza. Primo: la tecnologia clamp-on non richiede aperture sulla tubazione del fluido pericoloso, quindi non aggiunge punti di possibile fuga di solventi infiammabili o vapori tossici. Secondo: la manutenzione e la verifica periodica si fanno senza fermo impianto e senza svuotare la linea di solventi — un fattore che riduce sia il rischio operativo sia i tempi di stop. La sicurezza intrinseca di non avere parti bagnate è un vantaggio strutturale rispetto ai misuratori intrusivi in zone classificate.
Il Flowmax 400i ha tubo a contatto in PFA (Perfluoralkoxy), uno dei materiali più resistenti chimicamente disponibili in strumentazione di processo. Il PFA è compatibile con praticamente tutti gli acidi inorganici (solforico H₂SO₄, cloridrico HCl, fluoridrico HF, nitrico HNO₃), basi forti come NaOH e KOH, solventi clorurati e organici, ammoniaca, soluzioni saline concentrate. È il materiale standard per chimica fine, semiconduttori (ultra-pure water e chemicals), galvanica, decapaggio. La temperatura massima di processo è 60 °C.
Entrambi sono certificati ATEX/IECEx per Zona 1 con gas, ma hanno corpo diverso. Flowmax 42i Ex ha corpo in PE-HD: indicato per liquidi non aggressivi in atmosfera esplosiva, ad esempio dosaggio di solventi alcolici, miscele di solventi compatibili con polietilene, intermedi di sintesi non corrosivi. Flowmax 400i Ex ha tubo in PFA: indicato per fluidi aggressivi in atmosfera esplosiva, situazione tipica di chimica fine e sintesi farmaceutica con acidi e solventi clorurati. La scelta dipende dalla compatibilità chimica richiesta dal processo, mentre la certificazione ATEX è uguale tra i due.
FLEXIM (gruppo Emerson) è leader storico del clamp-on ATEX con la serie FLUXUS F/G 831, particolarmente forte su tubazioni grandi, oil & gas, vapore e applicazioni high-end. Il posizionamento è premium con prezzi e tempi di consegna più alti. MIB Flowmax 42i Ex e 400i Ex coprono lo stesso requisito di certificazione ATEX/IECEx Zona 1 ma su tubazioni piccole-medie tipiche della chimica fine e dei reattori di sintesi (DN3-DN20), con un posizionamento di prezzo più accessibile e tempi di consegna competitivi. La scelta dipende dalle dimensioni della tubazione e dal tipo di applicazione: oil & gas e grandi linee → FLEXIM; chimica fine, sintesi API, dosaggio reagenti su tubazioni piccole → Flowmax.
Sì, ma è la stessa formazione richiesta per qualsiasi strumentazione installata in zona classificata. Il personale che installa, mantiene e ispeziona strumenti ATEX deve essere formato secondo le indicazioni delle norme tecniche di settore (in Italia tipicamente CEI EN 60079-17 per le ispezioni e CEI EN 60079-14 per la progettazione e installazione). L'installazione del Flowmax in Zona 1 segue le stesse procedure di altre apparecchiature ATEX della stessa categoria. MCA fornisce documentazione tecnica del costruttore e supporto consulenziale, ma la responsabilità del datore di lavoro su DVR ATEX, formazione e ispezioni periodiche resta in capo al cliente.
Per le versioni Ex MCA fornisce: certificato ATEX rilasciato dall'organismo notificato, certificato IECEx, dichiarazione di conformità UE del costruttore MIB GmbH, manuale tecnico con istruzioni specifiche per installazione e manutenzione in zona classificata, certificato di calibrazione tracciabile, scheda tecnica con il codice di certificazione completo. Tutta la documentazione è quella necessaria per le pratiche di sicurezza interna del cliente, le ispezioni periodiche e la conformità alla direttiva ATEX 2014/34/UE.
I tempi per le versioni Ex sono generalmente più lunghi rispetto alle versioni standard non-Ex, perché la produzione e la documentazione di certificazione richiedono passaggi aggiuntivi. Per progetti chimici e farmaceutici con requisiti ATEX consigliamo di coinvolgere MCA nelle prime fasi di engineering, in modo da concordare configurazione, codice di certificazione richiesto e documentazione prima dell'ordine, evitando ritardi nelle fasi di FAT e SAT del progetto. Tempi precisi vengono confermati in fase di offerta.
