Controllo continuo della viscosità del bagno per spessore film uniforme su filo metallico, lamiera, vetro e dispositivi industriali — la fisica del rivestimento per immersione governata in tempo reale
Dip-coating & Immersion Coating
Il rivestimento per immersione (dip-coating) è una tecnica industriale di deposizione di film sottili dove il substrato viene immerso in una vasca contenente la formulazione di rivestimento e successivamente estratto a velocità controllata. Lo spessore del film depositato segue l'equazione di Landau-Levich (1942): dipende dalla viscosità del bagno, dalla velocità di estrazione, dalla densità e dalla tensione superficiale. Cambiamenti anche piccoli della viscosità — per evaporazione del solvente, contaminazione, deriva di temperatura, consumo del materiale — generano variazioni di spessore non uniformi.

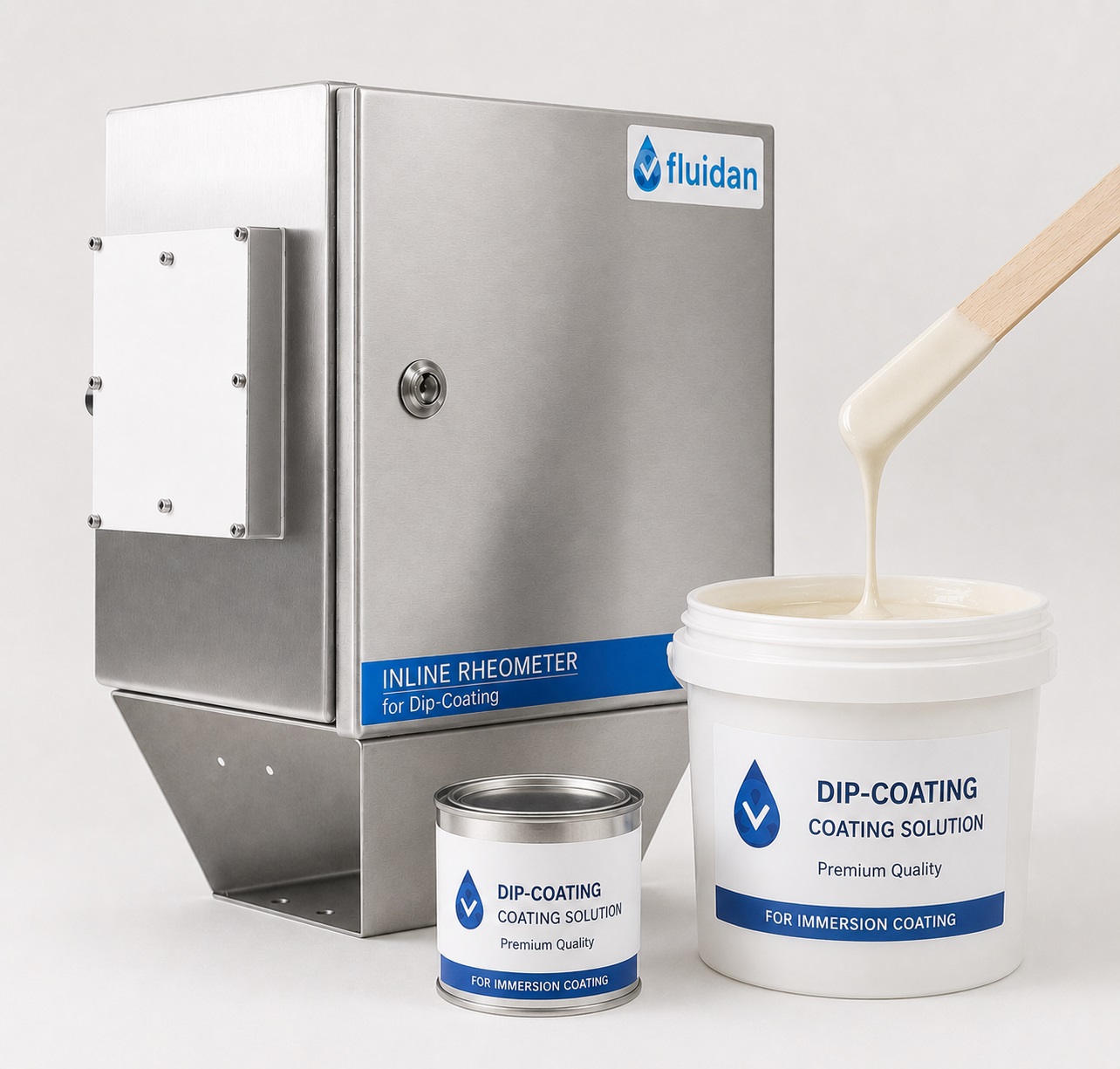

Il reometro in linea Fluidan RheoStream (modelli FC e FCX) misura ogni 1-3 minuti la viscosità del bagno e fornisce al sistema di controllo i dati per la regolazione automatica del reintegro di solvente o di prodotto fresco. Il risultato: spessore del film costante dalla prima all'ultima ora di produzione, indipendentemente dalla deriva del bagno.
Applicabile a tutte le tecniche di dip-coating industriale: filo metallico smaltato, lamiera preverniciata (coil coating), vetro, dispositivi medicali, articoli automotive in plastisol PVC, rivestimenti antiaderenti per cookware/bakeware, sospensioni ceramiche tecniche.
Nei processi industriali di rivestimento per immersione la qualità finale del prodotto (uniformità del rivestimento, spessore, aspetto, performance funzionale) dipende dalla stabilità della viscosità del bagno. In produzione continua, però, il bagno è soggetto a derive strutturali difficili da controllare manualmente:
Nel 1942 i fisici sovietici Lev Landau e Veniamin Levich pubblicarono l'equazione che descrive lo spessore di un film liquido depositato per immersione su un substrato estratto a velocità costante. È rimasta la base teorica del dip-coating industriale.
L'equazione vale per fluidi newtoniani; per i fluidi non newtoniani (la maggior parte delle formulazioni industriali) la correzione è più complessa ma il principio resta: lo spessore varia con la potenza 2/3 della viscosità.
Significato pratico: una variazione del 10% nella viscosità del bagno comporta una variazione di circa 6-7% nello spessore del film. Una variazione del 20% nella viscosità (tipica deriva su una giornata produttiva senza controllo) corrisponde a circa 13-14% di variazione di spessore — sufficiente a far uscire il prodotto dalle tolleranze contrattuali su filo smaltato, lamiera preverniciata, dispositivi medicali.
Il reometro in linea misura η in tempo reale ogni 1-3 minuti. Conoscendo v (parametro di linea sotto controllo dell'operatore), ρ e γ (proprietà del bagno relativamente stabili), il sistema di controllo predice istantaneamente lo spessore del film e regola automaticamente i parametri di processo (reintegro di solvente, velocità di estrazione) per mantenerlo costante.
Il dip-coating è una tecnica trasversale a molti settori industriali. Ogni applicazione ha caratteristiche specifiche di formulazione, velocità di estrazione, spessore target, e requisiti di certificazione finale.
Filo di rame o alluminio smaltato con poliuretanici, poliesteri, polyamidimide, vernici elettricamente isolanti per avvolgimenti di motori, alternatori, trasformatori. Industria italiana forte (motori elettrici per auto, ascensori, elettrodomestici).
Difetto tipico: spessore di smalto variabile = isolamento elettrico non costante, rotture in avvolgimento dello statore.Lamiera in acciaio o alluminio rivestita in continuo con primer e top-coat per applicazioni successive di stampaggio. Settore italiano forte: produzioni per elettrodomestico (Whirlpool Italia, Electrolux), automotive, lamiera per costruzioni.
Difetto tipico: spessore vernice non uniforme su nastro = aspetto non costante, copertura non garantita per stampaggio successivo.Rivestimento di parti metalliche con plastisol PVC liquido per protezione, isolamento, finitura morbida. Manopole leve, impugnature, supporti vibranti, isolanti elettrici industriali.
Difetto tipico: spessore plastisol disomogeneo che genera variazione di durezza percepita del prodotto finito.Guanti chirurgici (dip-coating su forme), cateteri, sondini, dispositivi monouso. Rivestimenti biocompatibili su substrati di precisione. Settore italiano in crescita per cluster Lombardia-Veneto.
Difetto tipico: pin-holes o discontinuità del film per viscosità sub-ottimale, problema critico per dispositivi a contatto con tessuti biologici.Padelle, pentole, teglie con rivestimenti antiaderenti in PTFE/PFA dispersi in acqua o solvente. Settore Italian Style in cookware con TVS, Bialetti, Pensofal, Lagostina. Conformità food contact obbligatoria.
Difetto tipico: rivestimento PTFE con punti deboli, peeling precoce in uso, reclami consumatori e ritiri di lotto.Vetri architettonici con rivestimenti sol-gel per proprietà anti-graffio, anti-riflesso, controllo solare, autopulenti. Vetreria italiana di alto livello (AGC Italia, Saint-Gobain Italia).
Difetto tipico: variazione di indice di rifrazione localizzata per spessore sol-gel non uniforme.In quasi tutti gli stabilimenti italiani di dip-coating la viscosità del bagno è controllata con viscosimetro Brookfield ogni 1-4 ore. È un'eredità storica, oggi superabile.
Standard storico nel dip-coating industriale
RheoStream FC/FCX sul bagno di dip-coating o linea di ricircolo
L'installazione tipica è sul bagno di rivestimento stesso o sul loop di ricircolo del bagno (per linee di grandi dimensioni, dove il ricircolo continuo del prodotto garantisce omogeneità). Per linee multi-bagno (es. primer + intermedio + top-coat per coil coating) si possono installare reometri multipli, uno per bagno.
Carica formulazione, eventuale diluizione, termostatazione, filtrazione.
Reometro qui. Sul bagno o loop ricircolo. Monitoraggio continuo.
Substrato immerso a velocità controllata, estrazione formazione film.
Evaporazione solvente, polimerizzazione termica, forno cottura.
Il reometro RheoStream è installato in modo tale da prelevare il campione dalla zona di processo del bagno (non in superficie dove la composizione può essere alterata da evaporazione, non sul fondo dove possono sedimentare particelle pesanti). Per linee in cui il bagno ha temperatura non standard (es. 40-50°C per smalti per filo) si valuta una configurazione di campionamento con scambiatore di calore che porta il campione a 20-40°C per la misura, mantenendo riferimento alla temperatura di processo via correlazione termica.
Per dip-coating a base solvente la versione ATEX del reometro è disponibile. Materiali a contatto del campione (AISI 316, PTFE, vetro borosilicato, PEEK) sono compatibili con i solventi industriali tipici del settore (xilene, MEK, NMP, butirrolattone, etile acetato).
Il prezzo indicativo del reometro Fluidan RheoStream è 50.000-70.000 €. Per una linea di filo smaltato o coil coating il payback tipico è 6-18 mesi grazie a tre leve specifiche:
Variabilità di spessore del rivestimento ridotta drasticamente, prodotto entro tolleranze contrattuali stringenti dei clienti automotive ed elettrodomestico.
Reintegro dosato sulla base di misure reali di viscosità, non più "a sentimento" sul vecchio Brookfield orario.
Spessore predicibile via Landau-Levich = pezzi a target dalla prima all'ultima ora di produzione, anche su run di 24-48 ore.
💡 Formula leasing/trial: Fluidan offre RheoStream anche in leasing o in trial di prova su una singola linea pilota con feasibility study sul formulato specifico del bagno. Particolarmente adatto per linee di rivestimento ad alto valore aggiunto (dispositivi medicali, vetreria tecnica, cookware premium) dove il margine sul prodotto giustifica investimenti in automazione di processo.
Il rivestimento per immersione è una delle tecniche di deposizione più mature dell'industria — la sua fisica è ben capita dal 1942. Quello che manca, nella stragrande maggioranza degli stabilimenti italiani, è la tecnologia di misura continua che permette di applicare la fisica nota in modo automatico.
Il reometro in linea RheoStream colma esattamente questo gap: porta in linea la misura della viscosità che oggi viene fatta in laboratorio, e la usa per prevedere lo spessore del film via Landau-Levich. Da QC reattivo a controllo predittivo, in un processo industriale critico per dimensione, performance ed estetica del prodotto finito.
→ Richiedi una visita tecnica sulla tua lineaNel dip-coating (rivestimento per immersione), lo spessore del film depositato è una funzione diretta della viscosità del bagno secondo l'equazione di Landau-Levich. Anche piccole variazioni di viscosità (per evaporazione di solvente, contaminazione, deriva di temperatura, consumo di materiale durante l'estrazione del substrato) si traducono in spessori non uniformi del rivestimento finale. In produzione industriale continua (filo metallico, lamiera, vetro, articoli automotive) il difetto si scopre solo dopo l'asciugatura, quando il lotto è già perso. Il reometro in linea misura ogni 1-3 minuti la viscosità del bagno e abilita la regolazione automatica dei solventi o dei dosaggi di reintegro per mantenere lo spessore target.
Il reometro misura tutte le formulazioni liquide per dip-coating con viscosità tra 100 e 50.000 mPa·s @ 10 s⁻¹: smalti per filo metallico (poliuretanici, poliestere, polyamidimide, vernici al solvente), plastisol PVC per dip-coating di metallo, sospensioni ceramiche (ossidi di alluminio, zirconia, slurry per ceramiche tecniche), vernici e primer per lamiera preverniciata (coil coating in fase di immersione), formulazioni sol-gel per vetro, soluzioni per rivestimenti antiaderenti food-contact (PTFE in dispersione), formulazioni per dispositivi medicali (PVC plastisol per guanti, rivestimenti biocompatibili). Per soluzioni a solvente la versione ATEX è disponibile.
L'equazione di Landau-Levich (1942), valida per fluidi newtoniani, dà lo spessore h del film come h = 0,944 × (η·v)^(2/3) × (ρ·g·γ^(1/2))^(-1), dove η è la viscosità, v la velocità di estrazione, ρ la densità, g l'accelerazione di gravità, γ la tensione superficiale. Per fluidi non newtoniani la correzione è più complessa ma il principio resta: lo spessore varia con la potenza 2/3 della viscosità. Significato pratico: una variazione del 10% nella viscosità del bagno comporta una variazione di circa 6-7% nello spessore del film. Il reometro in linea fornisce viscosità in tempo reale che permette di prevedere lo spessore istantaneo e regolare automaticamente i parametri di processo.
Sì. La versione ATEX del reometro Fluidan RheoStream è conforme alla Direttiva ATEX 2014/34/EU ed è utilizzabile in aree pericolose con rischio di atmosfera infiammabile. Questa è la condizione di molti processi di dip-coating industriali: smalti per filo metallico in solventi NMP, MEK, butirrolattone; vernici per coil coating a base solvente; PTFE in dispersione con solventi a basso punto di ebollizione. Lo strumento è progettato per integrarsi in cabine di processo con ventilazione attiva e con sensori di gas infiammabile.
Sì, ed è una delle applicazioni più favorevoli al ROI. Le linee di smaltatura di filo metallico per motori elettrici (rame smaltato per motori, alternatori, trasformatori) operano in continuo a velocità di 200-2.000 m/min. Il bagno di smalto perde solvente per evaporazione durante il processo e per consumo dovuto al rivestimento del filo. Senza monitoraggio continuo della viscosità, lo spessore di smalto sul filo deriva durante la giornata produttiva, generando difetti di isolamento elettrico, dimensione del filo fuori specifica, rotture in fase di avvolgimento dello statore. Il reometro RheoStream installato sul bagno fornisce dati per regolazione automatica del reintegro di solvente o smalto fresco.
Sì, anche se il coil coating moderno usa più frequentemente sistemi roll-coater rispetto al dip-coating puro. Per le linee di coil coating che usano fasi di dip-coating (primer di adesione, alcuni top-coat speciali) o che hanno bagni di alimentazione roll-coater dove la viscosità deve essere costante, il reometro RheoStream fornisce il monitoraggio continuo necessario. L'integrazione con i sistemi di controllo delle linee coil coating moderne (Salzgitter, Voestalpine, Marcegaglia in Italia) avviene via OPC-UA.
Sì. I rivestimenti antiaderenti food-contact (PTFE, PFA in dispersione acquosa o a solvente) applicati per dip-coating su padelle, pentole, teglie richiedono spessore uniforme per garantire durabilità e prestazioni. Il reometro ha materiali a contatto food-grade (AISI 316, PTFE, vetro borosilicato, guarnizioni FKM/FFKM) compatibili con i protocolli di pulizia degli stabilimenti cookware. Il controllo automatico della viscosità del bagno migliora la conformità al Regolamento CE 1935/2004 sui materiali a contatto con alimenti.
Sì, ma con verifica dimensionale delle particelle. Le sospensioni ceramiche per dip-coating (ossidi di alluminio, zirconia, materiali tecnici per substrati di catalizzatori, dispositivi elettronici) contengono particelle solide. Il reometro tollera particelle nel campione fino a 200 µm (e fino a 1.000 µm in bassa concentrazione). Per ceramiche tecniche con dimensioni di particella tipiche 0,1-50 µm il reometro funziona perfettamente. Per sospensioni con particelle più grandi si valuta caso per caso il setup di campionamento.
Il reometro Fluidan RheoStream FC ha un prezzo indicativo tra 50.000 e 70.000 euro a seconda di configurazione, opzioni ATEX e interfacce di comunicazione. Per una linea di filo smaltato industriale o un impianto di coil coating il payback tipico è 6-18 mesi grazie alla riduzione drastica dei lotti fuori specifica, all'ottimizzazione del consumo di solvente/smalto, e al miglioramento dell'uniformità di spessore (parametro critico nei contratti di fornitura automotive ed elettrodomestico). Fluidan offre anche formule di leasing e trial di prova con feasibility study sui formulati specifici.
Il reometro ha materiali a contatto conformi ai requisiti tecnici per impiego in produzione di dispositivi medicali (AISI 316, PTFE, vetro borosilicato), ma la conformità completa al Regolamento UE 2017/745 (MDR) e ai requisiti GMP del cliente richiede una valutazione caso per caso del setup di installazione, della documentazione tecnica, della validazione di qualifica IQ/OQ/PQ. MCA con il team Fluidan può fornire la documentazione tecnica necessaria per la qualifica del reometro nel sistema qualità del produttore di dispositivi medicali.
Sì, con un'implementazione adeguata. L'equazione di Landau-Levich (o sue estensioni per fluidi non newtoniani) può essere integrata nel sistema di controllo della linea, ricevendo in input la viscosità misurata dal reometro e i parametri di processo costanti (velocità di estrazione, geometria del bagno, densità del prodotto, tensione superficiale). Il sistema di controllo restituisce in tempo reale una stima dello spessore istantaneo del film con accuratezza tipica del 5-10%. Per applicazioni in cui lo spessore è critico (filo smaltato, dispositivi medicali, vetri tecnici) questa è informazione di processo immediatamente azionabile.
MCA è distributore ufficiale di Fluidan RheoStream per l'Italia. Forniamo il reometro in linea per processi di dip-coating e rivestimento per immersione con supporto tecnico, business case personalizzato e assistenza in tutta Italia. Per applicazioni specifiche su linee di filo smaltato, coil coating, cookware, vetreria tecnica e dispositivi medicali possiamo organizzare una visita tecnica nel vostro stabilimento con dimostrazione su campioni del vostro bagno di rivestimento e analisi preliminare della linea per stima di ROI.
