MCA Strumentazione Industriale – Applicazione
Monitoraggio 24/7 di cogeneratori, microturbine, centrali termiche e teleriscaldamento. KPI energetici integrati (efficienza, COP, PCI), notifica email su anomalia, integrazione SCADA, reportistica per audit energetico ed ISO 50001. Configurazione di linea per impianti di piccola e media taglia.
Applicazione di processo per il settore energia

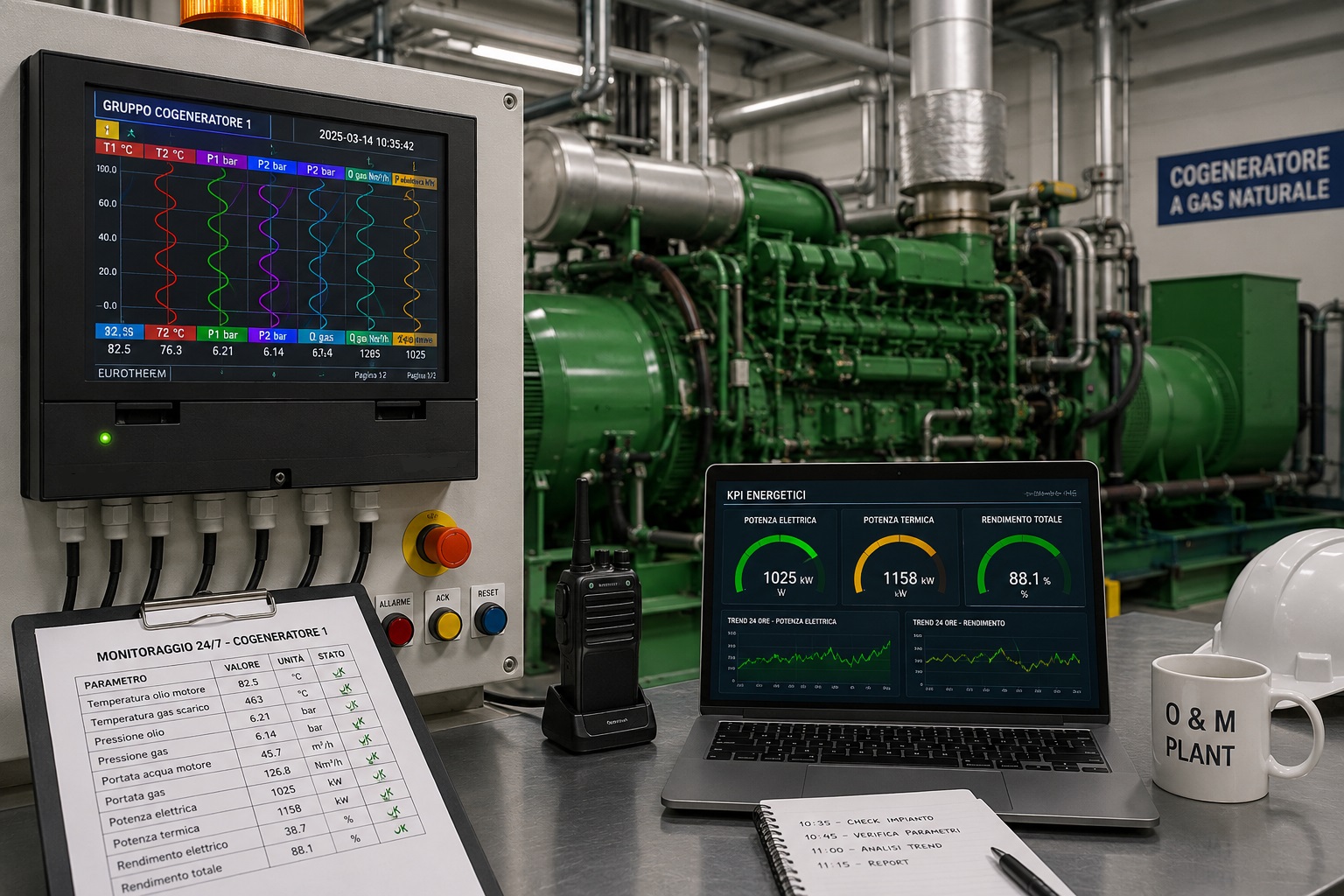

Per il monitoraggio di un impianto di cogenerazione di piccola-media taglia (microturbine, motori a gas residenziali e industriali, piccole centrali termiche, teleriscaldamenti condominiali) il registratore videografico industriale a pannello è la soluzione di equilibrio tra il sistema enterprise e il datalogger generico. Più capace di un datalogger consumer (multi-canale 12-32, integrazione SCADA via Modbus TCP, calcoli matematici per KPI energetici, notifica email su anomalia, archivio long-term), più semplice di un sistema SCADA dedicato (singolo strumento da pannello, configurazione via menu touch, costo 1500-5000 euro per macchina contro 15000+ euro per soluzione SCADA custom).
Il registratore lavora come strumento di campo dedicato all'impianto: acquisisce le variabili di processo, calcola in continuo i KPI energetici (efficienza globale, COP termico, consumo specifico, ore di funzionamento), archivia i dati per audit energetici, alimenta lo SCADA centrale via Ethernet. Per impianti senza presidio H24, la notifica email su evento riduce significativamente il rischio operativo.
Questa pagina descrive una configurazione tipica per cogeneratore: variabili da misurare, KPI energetici da calcolare, integrazione SCADA, output per audit ISO 50001 e D.Lgs 102/2014. Riferimento operativo per progettisti, manutentori, energy manager.
I registratori industriali con funzioni matematiche evolute (Ohkura VM7000A, Yokogawa SMARTDAC+, Eurotherm 6100A) permettono di calcolare i KPI energetici dal vivo, durante il funzionamento dell'impianto. Sotto i 6 KPI tipici di un cogeneratore con la formula utilizzata e i valori di riferimento.
Rapporto tra energia utile prodotta (elettrica + termica) ed energia primaria del combustibile in ingresso.
Frazione di energia primaria convertita in elettricità all'uscita alternatore.
Frazione di energia primaria recuperata come calore utile al circuito termico.
Potenza termica utile prodotta dall'impianto, calcolata dalla portata e dal salto termico del circuito.
Potenza primaria del combustibile, calcolata dalla portata gas e dal potere calorifico inferiore.
Indice di risparmio di energia primaria rispetto a produzione separata. Utilizzato per qualifica CAR del GSE.
Configurazione segnali per un cogeneratore a gas di taglia media (200-500 kWe) con monitoraggio completo di motore, scambiatore termico, alternatore e combustibile. Una configurazione standard usa 12-16 canali — espandibile a 24+ per impianti più complessi o per multi-impianto.
| Canale | Posizione | Tipologia | Funzione |
|---|---|---|---|
| CIRCUITO TERMICO — recupero calore | |||
| CH1 — Tin | Ritorno acqua dal circuito utenza | RTD Pt100 4 fili | Temperatura ingresso scambiatore. Base per calcolo Pth |
| CH2 — Tout | Mandata acqua verso utenza | RTD Pt100 4 fili | Temperatura uscita scambiatore. Base per calcolo Pth e ηth |
| CH3 — macqua | Misuratore di portata circuito termico | 4-20 mA da flussimetro | Portata massica del circuito termico, integrata su tempo per energia termica totale |
| MOTORE / TURBINA — diagnostica e prestazioni | |||
| CH4 — Tfumi_in | Fumi ingresso scambiatore di recupero | TC tipo K | Temperatura fumi caldi dal motore — diagnostica combustione |
| CH5 — Tfumi_out | Fumi uscita scambiatore di recupero | TC tipo K | Temperatura fumi freddi al camino — efficienza recupero |
| CH6 — Tolio | Olio motore | RTD Pt100 | Allarmi di alta T olio per protezione motore |
| CH7 — Polio | Pressione olio circuito lubrificazione | 4-20 mA | Diagnostica meccanica motore, allarme su bassa pressione |
| COMBUSTIBILE — energia in ingresso | |||
| CH8 — mgas | Contatore gas / flussimetro massico | 4-20 mA o impulsi | Portata combustibile. Base per calcolo Pcomb e ηel |
| CH9 — Pgas | Pressione linea gas | 4-20 mA | Verifica pressione di esercizio gas, allarmi su scostamenti |
| USCITA ELETTRICA — alternatore | |||
| CH10 — Vel | Tensione uscita alternatore (3 fasi) | 4-20 mA da TV | Monitoraggio V uscita per qualità rete |
| CH11 — Iel | Corrente uscita alternatore (3 fasi) | 4-20 mA da TA | Monitoraggio I uscita |
| CH12 — Pel | Potenza elettrica attiva istantanea | 4-20 mA da multimetro | Potenza elettrica prodotta. Base per ηel e ηtot |
| CALCOLI MATEMATICI INTEGRATI (canali calcolo) | |||
| CALC1 — Pth | macqua × cp × (Tout − Tin) | Canale calcolato | Potenza termica prodotta, in kW |
| CALC2 — Pcomb | mgas × PCI | Canale calcolato | Potenza combustibile in ingresso, in kW |
| CALC3 — ηtot | (Pel + Pth) / Pcomb | Canale calcolato | Efficienza globale dell'impianto, in % |
| CALC4 — Ore funzionamento | Integrale di stato "ON" del cogeneratore | Canale calcolato | Contatore ore di esercizio per manutenzione programmata |
Il VM7000A è il modello competitivo per impianti di cogenerazione di taglia piccola-media: 12 canali analogici, calcoli matematici integrati, Ethernet con Modbus TCP/FTP/HTTP/SMTP di serie, prezzo competitivo. Sotto la configurazione tipica per cogeneratore a gas 200-500 kWe.
| Parametro | Valore tipico |
|---|---|
| Numero canali analogici | 12 (configurazione completa cogeneratore) |
| Canali calcolo matematico | 12 calcolati aggiuntivi (KPI energetici, integrali tempo-energia, contatori ore) |
| Tipologia ingressi | RTD Pt100 4 fili (T circuito termico) + TC tipo K (T fumi) + 4-20 mA (portate, pressioni, V, I, P) |
| Frequenza di campionamento | 1 Hz standard, sufficiente per processi termici di cogenerazione |
| Allarmi configurabili | 4 livelli per canale: high-high (blocco impianto), high (warning), low (warning), low-low (anomalia critica) |
| Notifica email automatica | SMTP verso reperibilità manutentore: alta priorità su allarmi critici, report giornaliero/settimanale con KPI |
| Archiviazione interna | SD card 32 GB + memoria interna 200 MB → mesi di registrazione continua |
| Esportazione automatica | FTP server aziendale con file CSV giornaliero per archivio long-term |
| Comunicazione SCADA | Modbus TCP slave per integrazione con SCADA di centrale (Wonderware, Ignition, Schneider, Siemens) |
| Sincronizzazione tempo | SNTP con server NTP aziendale (timestamp coerente per audit energetici) |
| Visualizzazione display | Trend canali principali + KPI energetici in tempo reale + ore di funzionamento |
| Web server HTTP | Consultazione remota da browser PC/tablet/smartphone via Intranet aziendale |
Il registratore industriale supporta la documentazione di processo per le principali normative energetiche applicabili agli impianti di cogenerazione e produzione energia in Italia. Sotto le 4 normative più frequenti.
Recepisce la Direttiva 2012/27/UE. Obbliga le grandi imprese e quelle a forte consumo energetico a effettuare audit energetici ogni 4 anni. Richiede dati storici di consumi (elettrici, termici, combustibili) con granularità sufficiente per identificare i consumi più rilevanti. Il registratore archivia automaticamente i dati per la consegna all'auditor.
Standard volontario per sistemi di gestione dell'energia. Richiede misurazione continua dei principali indicatori energetici (EnPI), monitoraggio delle prestazioni, identificazione delle opportunità di miglioramento. Il registratore con calcolo KPI integrato è strumento utile alla certificazione del sistema.
Riconoscimento del GSE (Gestore Servizi Energetici) per impianti che dimostrano superamento della soglia PES (Primary Energy Saving) ai sensi della Direttiva 2004/8/CE. Comporta accesso ad incentivi (certificati bianchi, defiscalizzazione gas combustibile). Richiede registrazione di produzione elettrica, termica e consumi combustibile annuali.
Per impianti soggetti ad autorizzazione integrata ambientale (AIA), prevede monitoraggio in continuo delle emissioni atmosferiche (SME) di NOx, CO, polveri. Il sistema SME è separato dal registratore di processo (è una categoria di strumenti dedicata, certificati QAL1/QAL2/QAL3 secondo EN 15267 ed EN 14181), ma i dati di processo registrati possono essere correlati a quelli SME per analisi prestazioni.
I sei contesti applicativi più frequenti dove il registratore industriale è la scelta canonica nel settore energia.
Motore endotermico a gas naturale o biogas accoppiato ad alternatore + scambiatore di calore. Taglia 100 kWe-2 MWe. Vincolo dominante: monitoraggio prestazioni 24/7 per ottimizzazione efficienza, allarmi su anomalie meccaniche, archivio per audit energetici. Soluzione tipica: registratore 12-16 canali con calcoli KPI integrati.
Configurazione tipica: Ohkura VM7000A 12 ch, Modbus TCP verso SCADA di centrale, notifica email reperibilità, archivio FTP automaticoMicroturbina (es. Capstone, Ansaldo) 25-200 kWe per cogenerazione residenziale/terziario. Vincolo dominante: compattezza e basso costo per macchina, integrazione con BMS dell'edificio. Il registratore funziona come strumento di campo dedicato, indipendente dalla centralina della microturbina.
Configurazione tipica: 8-12 canali, integrazione BMS via Modbus TCP, archiviazione locale + SCADA centralizzato per multi-impiantoCentrale di produzione calore (caldaie a gas, pompe di calore, biomassa) con distribuzione a rete di utenza. Taglia 500 kWt-10 MWt. Vincolo dominante: monitoraggio bilancio termico (energia prodotta vs distribuita, perdite di rete), gestione picchi di domanda, contabilizzazione utenze.
Configurazione tipica: 16-24 canali (più caldaie + uscita rete + ingresso retorno), calcolo perdite di rete come canale matematico, integrazione SCADA centraleSistemi di recupero calore da forni industriali, compressori, motori (utility). Misure di temperatura su circuito di recupero, calcolo dell'energia recuperata e del risparmio rispetto a soluzione di base. Spesso parte di progetti di efficientamento per Certificati Bianchi (TEE).
Configurazione tipica: 8-12 canali, calcolo energia recuperata cumulata su tempo, reportistica per dimostrazione TEE al GSECogeneratore + assorbitore frigorifero per produzione contemporanea di elettricità, calore e freddo. Tipico per data center, ospedali, centri commerciali. Vincolo dominante: multi-circuito (caldo + freddo + elettricità) con bilancio energetico complessivo.
Configurazione tipica: 24-32 canali, calcoli matematici complessi (efficienza globale CCHP, COP frigorifero, fattore di carico), integrazione con BMS dell'edificioCogeneratori e centrali italiane installate negli anni 2000 hanno spesso registratori a carta legacy (Eurotherm 392, Honeywell DR, Yokogawa μR, Ohkura RM10G) ancora in linea. Il retrofit con videografico paperless porta KPI energetici integrati, notifica email, integrazione SCADA — funzioni che il registratore a carta non aveva.
Per Ohkura RM10G: retrofit diretto con VM8100A (foratura compatibile, cablaggi riutilizzabili). Per altre marche: valutazione caso per caso con guida retrofit dedicataEquipaggiare un cogeneratore o una centrale termica con strumentazione di monitoraggio richiede di integrare registratore, sensori di temperatura per circuiti termici (Pt100 4 fili di precisione), trasduttori di pressione e portata, eventuale taratura accreditata. MCA fornisce il pacchetto completo da Bollate, con esperienza diretta su impianti italiani.
Oltre al registratore videografico forniamo termocoppie e RTD per circuiti termici di precisione (Pt100 4 fili tarati Accredia per misure ΔT accurate), trasduttori di pressione, misuratori di portata massici e volumetrici, valvole, strumentazione ATEX se richiesta. Un solo interlocutore per tutto il pacchetto.
Configurare il VM7000A o equivalente con i 6 KPI energetici (ηtot, ηel, ηth, Pth, Pcomb, ore di funzionamento) richiede esperienza di formule e parametrizzazione. Forniamo lo strumento con calcoli pre-configurati secondo specifiche dell'impianto, riducendo il tempo di messa in servizio del cliente.
MCA è distributore ufficiale Ohkura per l'Italia, ma per applicazioni con qualifica normativa pesante (es. audit certificato ISO 50001 con strumentazione tracciabile, o impianti con storico Yokogawa per continuità) indirizziamo apertamente verso Yokogawa o Eurotherm. La scelta è guidata dal caso, non dal portafoglio prodotto.
Per centrali termiche, cogeneratori e impianti energetici italiani con registratori a carta legacy ancora in linea, eseguiamo l'aggiornamento al videografico paperless con KPI integrati. Per base Ohkura RM10G/RM18G il retrofit è plug-and-play, per altre marche valutiamo caso per caso con la guida retrofit dedicata.
Mandaci tipologia di impianto (cogeneratore a gas, microturbina, centrale termica, ecc.), taglia indicativa (kWe e kWt), variabili da monitorare, sistema SCADA esistente, eventuale registratore obsoleto da sostituire. Ti rispondiamo con una proposta tecnica completa: registratore configurato con KPI energetici, sensori per le posizioni necessarie, prezzi indicativi e tempi di consegna. Per parchi multi-impianto valutiamo soluzioni omogenee per riduzione costo unitario.
Approfondimenti su registratori industriali, applicazioni di processo e schede tecniche scaricabili.
Le variabili minime per un monitoraggio significativo sono: temperature acqua di ritorno e mandata circuito termico (Tin, Tout), portata acqua circuito termico (macqua), temperature gas di scarico ingresso e uscita scambiatore, pressione e temperatura olio motore, portata combustibile (gas o gasolio), tensione/corrente/cosfì uscita alternatore, ore di funzionamento. Una configurazione standard usa 12-16 canali. Per impianti più complessi (multipli cogeneratori paralleli, integrazione con caldaie ausiliarie, sistemi di accumulo termico) si arriva a 24-32 canali. Il registratore industriale a pannello (Ohkura VM7000A o equivalente) gestisce queste configurazioni con ingressi universali per termocoppie, RTD Pt100 e segnali 4-20 mA dai trasduttori di pressione e portata.
L'efficienza globale di un cogeneratore (ηtot) si calcola come (Pelettrica + Ptermica) / Pcombustibile. Pelettrica si misura dal contatore di energia all'uscita alternatore. Ptermica si calcola come macqua × cp × (Tout − Tin), dove macqua è la portata massica del circuito termico, cp il calore specifico dell'acqua (4,186 kJ/kg·K), Tout e Tin le temperature mandata e ritorno. Pcombustibile si calcola come mgas × PCI, dove mgas è la portata massica del gas e PCI il potere calorifico inferiore (≈35 MJ/m³ per gas naturale a condizioni standard). I registratori industriali con funzioni matematiche evolute (Ohkura VM7000A, Yokogawa GX) permettono di configurare questi calcoli direttamente nello strumento, con l'efficienza istantanea visualizzata sul display e archiviata insieme alle altre variabili.
La qualifica CAR del GSE richiede dati di produzione di energia elettrica e termica nell'arco dell'anno per dimostrare il superamento delle soglie PES (Primary Energy Saving) richieste dalla Direttiva 2004/8/CE. Il registratore industriale è uno strumento utile per il monitoraggio dei parametri di produzione e contribuisce alla documentazione delle prestazioni dell'impianto. La qualifica CAR è in genere supportata da contatori certificati MID (Measuring Instruments Directive) per energia elettrica e termica, dai quali il registratore può acquisire le variabili via Modbus o ingressi 4-20 mA per registrazione storica. Per un'applicazione CAR conviene consultare un consulente energetico che valuti l'intero pacchetto di strumentazione richiesto, non solo il registratore.
Sì, ed è il caso d'uso standard per impianti di taglia media. Il registratore espone come slave Modbus TCP le variabili di processo (temperature, portate, pressioni, KPI calcolati). Lo SCADA di centrale (tipicamente Wonderware, Ignition, Schneider EcoStruxure, Siemens WinCC) legge ciclicamente queste variabili (polling 1 Hz) e le storicizza nel proprio historian. Il vantaggio di avere il registratore in aggiunta al SCADA è la separazione funzionale: se il SCADA va in fault il registratore continua a registrare; in audit energetici lo strumento di campo è una fonte primaria, lo SCADA è una rielaborazione. Per multi-impianto (più cogeneratori in parallelo) ogni macchina può avere il proprio registratore locale che alimenta il SCADA centrale.
L'audit energetico previsto dal D.Lgs 102/2014 (recepimento della Direttiva Efficienza Energetica 2012/27/UE) per le grandi imprese richiede dati storici di consumi di energia (elettrica, termica, combustibili) con livello di dettaglio sufficiente a identificare i consumi più rilevanti e le opportunità di efficientamento. I dati tipicamente richiesti dal registratore sono: consumi orari di combustibile per ogni cogeneratore o caldaia, energia elettrica prodotta e autoconsumata, energia termica prodotta e ceduta, ore di funzionamento per macchina, eventi anomali o blocchi. La granularità tipica è oraria o sub-oraria, con archivio di almeno 12-24 mesi. Il registratore industriale archivia automaticamente questi dati ed esporta in CSV per consegna all'auditor.
Per parchi multi-impianto (es. teleriscaldamento condominiale o industriale con 2-6 cogeneratori in parallelo) la scelta tipica è un registratore per macchina, di taglia media (8-16 canali), con SCADA centrale che aggrega i dati. Il vincolo dominante è il costo unitario per macchina. Ohkura VM7000A è competitivo su questo caso d'uso (1500-2500 euro per 6-12 canali, calcoli matematici integrati, Modbus TCP di serie). Per impianti più piccoli o con vincolo di budget, Fuji PHF e Ascon Tecnologic RX200 sono alternative valide. Per qualifiche normative pesanti (audit certificato ISO 50001 con strumentazione tracciabile) Yokogawa SMARTDAC+ è l'opzione storicamente più presente.
Sì, è una funzione standard nei registratori industriali con Ethernet (di serie nei modelli moderni). Il registratore può inviare email su evento configurabile: superamento soglia (es. T fumi sopra limite), allarme attivo, evento di sistema (avvio/stop ciclo), report sintetico giornaliero/settimanale/mensile con KPI principali. La configurazione richiede server SMTP aziendale o esterno (Gmail, Office 365), credenziali e lista destinatari. Per impianti senza presidio H24 questa funzione riduce molto il rischio operativo: l'addetto reperibile riceve la notifica immediata dell'anomalia direttamente sul telefono, prima che il SCADA centrale aggreghi e segnali.
Per Ohkura VM7000A con 12 canali Ethernet l'investimento parte da 1800-2800 euro a seconda configurazione. Per Yokogawa SMARTDAC+ GX10 in configurazione equivalente si parte da 3500-5000 euro. A questi vanno aggiunti: termocoppie/RTD per le posizioni necessarie (50-200 euro l'una), trasduttori di pressione e portata se non già presenti (300-800 euro l'uno), cavi compensati e schermati, installazione e cablaggio (4-8 ore di tecnico), eventuale taratura accreditata. Investimento totale tipico per cogeneratore singolo: 3000-6000 euro. Per parchi multi-impianto il costo unitario per macchina scende. Il ROI è in genere veloce per impianti con incentivi GSE legati a certificazione delle prestazioni o per impianti soggetti ad audit ricorrenti.
MCA è una società di strumentazione industriale con sede a Bollate (Milano), distributore ufficiale Ohkura Electric in Italia. Affianca i clienti del settore energia (cogenerazione, teleriscaldamento, centrali termiche, recupero calore) nella scelta e configurazione di registratori industriali con KPI energetici integrati, in tutta Italia: Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
