Configurazione di banchi prova multi-canale a costo competitivo: collaudo end-of-line, prove endurance, qualifica termica, banchi cogenerazione e scambiatori. Quando il registratore industriale a pannello è la scelta giusta rispetto al DAQ-PC dinamico — e come si configura.
Applicazione di processo per ingegneria di prova

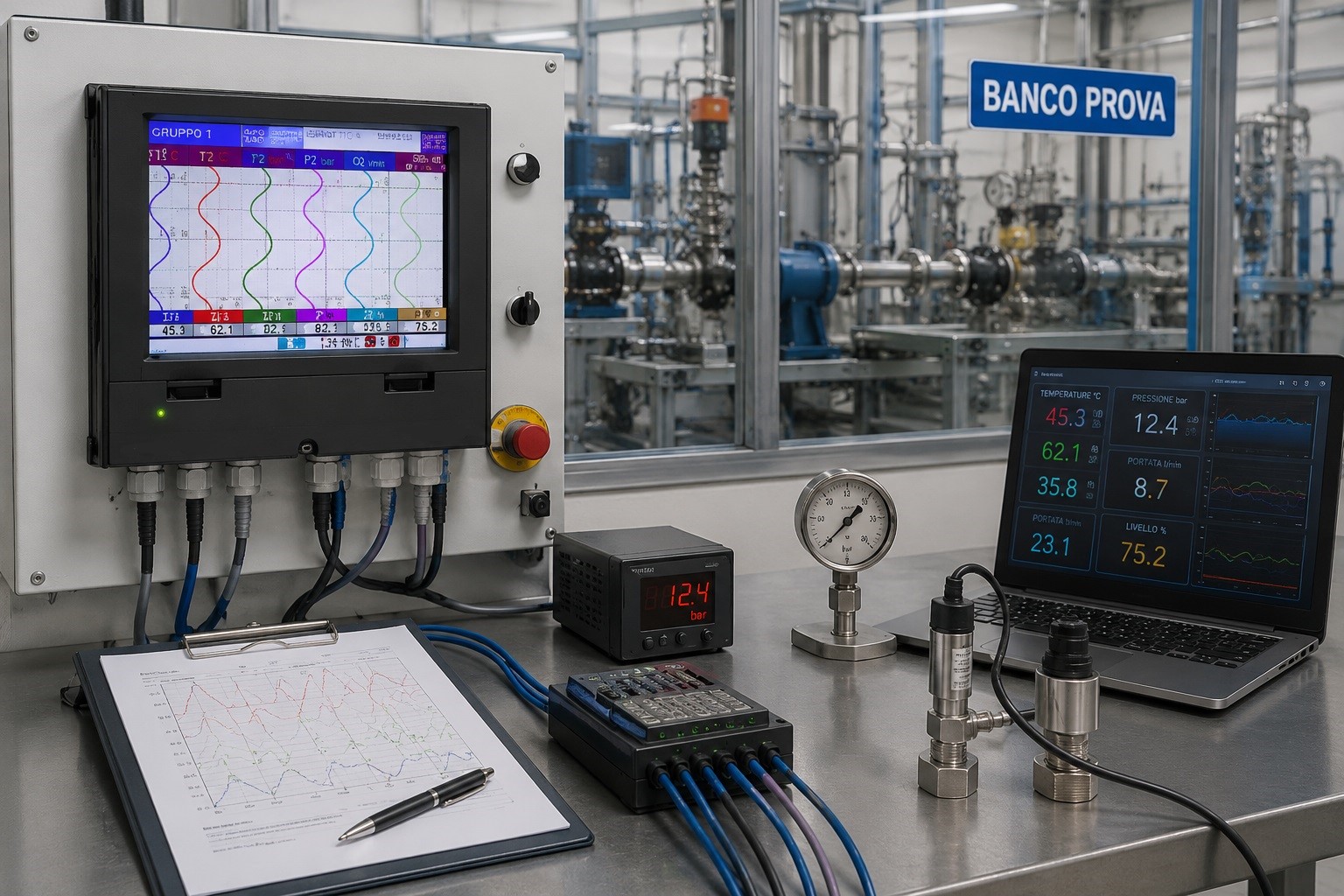

Per molti banchi prova industriali la scelta strumentale corretta non è il DAQ-PC dinamico — è il registratore videografico industriale a pannello multi-canale. Cambia la categoria, cambia il costo, cambiano le capacità. Capire dove si colloca la tua applicazione è il primo passo per non sovradimensionare l'investimento.
Per banchi industriali fissi (collaudo end-of-line, prove endurance termica, qualifica multi-zona, banchi cogenerazione, prove durata di scambiatori e pompe), dove il vincolo è la densità di canali a costo accettabile e l'acquisizione è a frequenza media (1-100 Hz), il registratore videografico industriale a pannello è quasi sempre più adatto e meno costoso del DAQ-PC. Per banchi R&D dinamici con accelerometri a kHz, prove crash, vibrazioni alte, è il DAQ-PC la scelta canonica.
Questa pagina aiuta a capire dove ricade la tua applicazione, descrive la configurazione tipica di un banco prova industriale a 48 canali con Ohkura VM8800A o equivalente, e dà riferimenti operativi su segnali, integrazione PLC, esportazione dati per analisi.
Le due categorie risolvono problemi diversi. Confonderle porta a sovradimensionare l'investimento (DAQ-PC dove non serve) o a sottodimensionarlo (registratore in applicazioni dinamiche dove non basta). Sotto la differenza strutturale.
Riferimento rapido per orientare la scelta tra registratore videografico industriale e DAQ-PC dinamico in base al tipo di prova.
| Tipo di banco prova | Categoria consigliata | Note |
|---|---|---|
| Collaudo end-of-line motori elettrici | Registratore videografico | Misure 1 Hz, 8-16 canali (T avvolgimenti, T cuscinetti, V, A, RPM), funzionamento continuo |
| Banco prova endurance termica | Registratore videografico | Prove durata ore o giorni, 24-48 canali termocoppie, frequenza 1-10 Hz, allarmi configurabili |
| Qualifica termica TUS forni aerospace | Registratore videografico (con qualifica AMS2750) | 9-40 termocoppie distribuite, accuratezza 0,1 °C, audit trail, scegliere modello con qualifica esplicita |
| Banco cogenerazione / centrali termiche | Registratore videografico | 16-32 canali, integrazione SCADA, allarmi, monitoraggio 24/7 |
| Banco prova durata pompe | Registratore videografico | T olio, T cuscinetti, P aspirazione/mandata, portata, vibrazione lenta — frequenza 1-10 Hz |
| Banco prova scambiatori di calore | Registratore videografico | 16-24 termocoppie + portate + pressioni, calcoli matematici per coefficienti di scambio |
| Camera climatica per qualifica componenti | Registratore videografico | Multi-canale T+UR, profili di prova lunghi, registrazione conforme a normative |
| Banco prova vibrazioni con accelerometri | DAQ-PC dinamico | Frequenza kHz-MHz richiesta, accelerometri IEPE, FFT real-time, range dinamico alto |
| Crash test e prove dinamiche | DAQ-PC dinamico | Acquisizione transitori a alta velocità (kHz), trigger su evento, sincronizzazione video |
| Banco prova fatica con loop EtherCAT | DAQ-PC dinamico | Real-time control loop con MTS o IST, comunicazione EtherCAT a kHz |
| Banco NVH automotive | DAQ-PC dinamico | Microfoni, accelerometri, analisi spettrale real-time |
Configurazione segnali per un banco prova endurance termica multi-zona con 48 canali — uno scenario rappresentativo dove il registratore videografico industriale è la scelta migliore.
| Gruppo | Posizione | Tipologia | Funzione |
|---|---|---|---|
| PRODOTTO IN PROVA — termocoppie su pezzi | |||
| CH1-12 | Termocoppie del pezzo (12 punti tipici) | TC tipo K | Distribuzione termica del prodotto durante il ciclo, identificazione del punto critico |
| CH13-16 | Termocoppie superficie pezzo | TC tipo T | Misure di superficie ad alta precisione, gradient termico |
| CAMERA / FORNO — termocoppie ambiente | |||
| CH17-24 | Termocoppie camera (8 punti distribuiti) | TC tipo K | Uniformità di temperatura della camera (TUS), 9 punti minimi per AMS2750 |
| CH25-26 | Termocoppie ingresso/uscita aria | TC tipo K | Differenziale di temperatura aria, calcolo efficienza scambio |
| UTILITY E ALIMENTAZIONI | |||
| CH27-30 | Temperature olio / fluido termovettore | RTD Pt100 | Monitoraggio circuito di alimentazione termica, allarmi su soglie |
| CH31-34 | Pressioni di processo (4 punti) | 4-20 mA | Pressioni di alimentazione, mandata, ritorno, fluido di prova |
| CH35-36 | Portate (mandata + ritorno) | 4-20 mA | Bilancio di portata, calcolo coefficiente di scambio |
| SEGNALI ELETTRICI E STATO | |||
| CH37-40 | Tensioni e correnti utility (V, A) | 0-10 V (da trasduttori) | Consumi elettrici durante il ciclo, calcolo COP per banchi termici |
| CH41-44 | Segnali ausiliari (umidità, posizione, ecc.) | Misti | Variabili ambientali e di stato del banco |
| CH45-48 | Calcoli matematici (efficienze, gradient) | Canali calcolati | Funzioni matematiche del registratore: ΔT, COP, gradient termico, integrali tempo-temperatura |
| INPUT E OUTPUT DIGITALI | |||
| DI1-4 | Input digitali da PLC | 24 V | Start/stop ciclo, codice ricetta, fase di prova in corso |
| DO1-4 | Output relè verso PLC | Contatti puliti | Allarmi su soglie critiche, segnale fine ciclo, blocco prova in caso di anomalia |
Il VM8800A è il top di gamma Ohkura per banchi prova multi-canale: display 10,4" VGA, fino a 48 canali, calcoli matematici fino a 48 canali aggiuntivi, antisismica opzionale 2G/4G, retrofit diretto del precedente Ohkura RM18G. Sotto la configurazione tipica per un banco endurance termica multi-zona.
| Parametro | Valore tipico |
|---|---|
| Numero canali analogici configurati | 48 (modello full-loaded) |
| Numero canali matematici | 48 calcolati aggiuntivi (efficienze, gradient, integrali, allarmi composti) |
| Tipologia ingressi | Universali (TC tipo K/J/T/N/R/S/B/E, RTD Pt100, V, mA — config. via menu touch) |
| Frequenza di campionamento | 1 Hz - 100 Hz configurabile per gruppo |
| Display | 10,4" VGA touch, visualizzazione fino a 30 trend simultanei |
| Memoria interna | 500 MB non volatile + SD card 32 GB esterna |
| Comunicazione | Ethernet 100Mb con Modbus TCP, FTP, HTTP, SNTP, SMTP (notifica email) |
| Esportazione automatica | FTP server a fine prova: file CSV completo + report sintetico |
| Funzioni matematiche | Somma, sottrazione, moltiplicazione, divisione, integrale tempo, derivata, radice, max/min/avg, allarmi composti booleani |
| Allarmi | 4 livelli per canale (high-high, high, low, low-low) + 8 allarmi composti su funzioni matematiche |
| Gestione ricette | Fino a 50 ricette di prova memorizzabili, richiamabili da pannello o da DI da PLC |
| Antisismica (opzione) | Certificazione 2G o 4G per banchi in zona sismica o su strutture vibranti |
| Retrofit predecessore | Compatibile RM18G: stessa foratura pannello, riutilizzo cablaggi termocoppie |
| Lingua firmware | Italiano disponibile |
| Alimentazione | 110-240 Vca o 24 Vcc (a scelta) |
Il registratore non è isolato: si integra con il PLC del banco per logica di controllo, e con il PC di analisi per scaricare i dati a fine prova. Quattro punti tipici di integrazione.
Il PLC del banco (Siemens S7, Allen-Bradley, Schneider Modicon) legge ciclicamente via Modbus TCP le temperature, pressioni e calcoli del registratore. Le usa per la logica di controllo: blocco prova se T sopra soglia critica, regolazione PID di alimentazioni termiche, sequenza di fasi di prova. Tipicamente polling 1 Hz, sufficiente per processi termici lenti.
Il registratore accetta comandi via ingressi digitali (DI) dal PLC: start/stop ciclo, selezione ricetta, marker di evento (es. "fase di stabilizzazione iniziata"), reset dei calcoli matematici. Per integrazioni più strutturate il PLC scrive variabili Modbus al registratore. La gestione di evento via DI è la più robusta in caso di rete persa.
A fine prova il registratore esporta automaticamente via FTP il file CSV con tutti i dati a un server condiviso o al PC di analisi del laboratorio prove. Il file contiene: timestamp, valori di tutti i canali con frequenza configurata, calcoli matematici intermedi, allarmi attivati, marker eventi. Pronto per essere caricato in Matlab, Python, Excel.
Il web server HTTP integrato nel registratore permette di consultare a distanza, da qualsiasi PC sulla rete, il display attuale dello strumento via browser. Utile durante prove lunghe (24-72 ore) per monitorare a distanza senza presidio operatore. Visualizzazione di trend, valori istantanei, stato allarmi.
I sei casi d'uso più frequenti dove il registratore videografico industriale a pannello è la scelta canonica, con configurazione tipica per ciascuno.
Test funzionali a fine linea di motori elettrici industriali: prova a vuoto, prova in carico, misura V/A/cosφ, T avvolgimenti e cuscinetti, durata 5-30 minuti. Il registratore archivia il record di ogni motore collaudato con esito conforme/non conforme.
Configurazione tipica: 8-12 canali (4 T avvolgimenti, 2 T cuscinetti, V, A, cosφ, RPM), Ohkura VM7000A o equivalente, integrazione PLC per ciclo automatico, esportazione QA.Cicli termici ripetuti su componenti per qualifica (automotive, aerospace, elettronica industriale): 100-1000 cicli, durata totale settimane. Il registratore traccia ogni ciclo, conta i cicli completati, archivia gli eventi. Vincolo: alta densità canali, archiviazione long-term, allarmi configurabili.
Configurazione tipica: 24-48 canali (Ohkura VM8800A o Yokogawa GX20), conta cicli su funzione matematica, archivio FTP, notifica email su anomalia.Temperature Uniformity Survey periodica per qualifica forni di trattamento termico secondo AMS2750H (aerospace) o CQI-9 (automotive). 9-40 termocoppie distribuite nel volume del forno, durata 1-4 ore, accuratezza 0,1 °C, audit trail.
Modelli con qualifica AMS2750: Yokogawa SMARTDAC+ GX20, Eurotherm 6180A TUS. Per Ohkura caratteristiche tecniche compatibili ma qualifica esplicita non dichiarata.Monitoraggio prestazioni di cogeneratori, microturbine, centrali termiche: temperature, pressioni, portate, consumi elettrici, calcolo efficienza. Acquisizione 24/7, integrazione SCADA, archivio storico per analisi prestazioni.
Configurazione tipica: 16-32 canali, calcoli COP/efficienza/PCI integrati, allarmi su scostamenti, integrazione SCADA esistente via Modbus TCP.Test di prestazione di scambiatori a piastre, a fascio tubiero, a flusso incrociato. Misure ingresso/uscita di entrambi i fluidi, calcolo del coefficiente globale di scambio U, analisi parametrica. Funzioni matematiche del registratore semplificano l'analisi.
Configurazione tipica: 16-24 canali (8 T + 4 P + 4 portate + canali calcolo U/efficienza/LMTD), Ohkura VM8800A o Yokogawa GX20, esportazione CSV per analisi parametrica.Prove di durata in ciclo continuo (settimane/mesi) di pompe industriali: T olio, T cuscinetti, P aspirazione/mandata, portata, rumore, vibrazione lenta. Il registratore monitora i parametri, registra anomalie, archivia i dati per l'analisi del fine vita.
Configurazione tipica: 12-16 canali, allarmi su tendenza (deriva oltre soglia), conta ore di funzionamento, antisismica per banchi vibranti.Equipaggiare un banco prova industriale richiede di integrare strumentazione di acquisizione, sensori di processo (termocoppie, RTD, trasduttori di pressione e portata), eventuali strumenti di valore aggiunto. MCA fornisce il pacchetto completo da Bollate, con esperienza diretta su banchi prova in aziende italiane.
Oltre al registratore videografico forniamo termocoppie e RTD industriali (Pt100 di precisione, termocoppie a lancia, sonde corazzate per applicazioni gravose), trasduttori di pressione, misuratori di portata. Un solo interlocutore per tutto il pacchetto strumentale del banco.
Per applicazioni con qualifica AMS2750H/CQI-9 esplicita ti diciamo apertamente di andare su Yokogawa o Eurotherm. Per banchi prova industriali standard a costo competitivo proponiamo Ohkura. La scelta è guidata dalla tua applicazione, non dal nostro portafoglio.
Configurare 48 canali con tipologie miste (TC, RTD, V, mA) e 48 calcoli matematici è un lavoro di parametrizzazione che richiede esperienza. Forniamo lo strumento già configurato secondo le specifiche del banco, riducendo il tempo di messa in servizio dal cliente da giorni a ore.
Per banchi prova storici equipaggiati con registratori obsoleti (Ohkura RM18G in particolare per banchi italiani, ma anche Eurotherm, Yokogawa μR), eseguiamo l'aggiornamento. Per base RM18G il retrofit con VM8800A è praticamente plug-and-play (foratura pannello compatibile, cablaggio riutilizzabile).
Mandaci tipologia del banco (collaudo end-of-line, endurance, qualifica termica, cogenerazione, scambiatori, ecc.), numero di canali stimato, tipologie di sensore, sistema PLC/SCADA del banco, eventuale registratore esistente da sostituire. Ti rispondiamo con una proposta tecnica completa: registratore configurato, sensori per le posizioni necessarie, prezzi indicativi e tempi di consegna.
Approfondimenti su registratori industriali, applicazioni di processo e schede tecniche scaricabili.
Sono due categorie di prodotto per casi d'uso diversi. Il registratore videografico industriale a pannello è ottimizzato per acquisizione multi-canale a media-bassa frequenza (1-100 Hz), montaggio fisso a quadro, funzionamento continuo 24/7, alta densità di canali a costo competitivo (fino a 48-100+ canali in singolo strumento). Il DAQ-PC (Dewesoft, HBM/HBK, National Instruments, IMC) è ottimizzato per acquisizione ad alta frequenza (1 kHz-1 MHz), elaborazione segnale in tempo reale, range dinamico elevato (>120 dB), portabilità per banchi prova mobili. Per banchi prova industriali fissi (collaudo end-of-line, endurance termica, qualifica multi-zona, prove durate ore o giorni) il videografico è in genere più adatto e meno costoso. Per banchi prova R&D dinamici (vibrazioni a kHz, accelerometri piezoelettrici, prove crash) il DAQ-PC è la scelta canonica.
Dipende dalla complessità del banco. Un banco prova end-of-line semplice (collaudo motori elettrici, pompe, scambiatori) si gestisce con 8-16 canali. Banchi prova endurance per cicli termici multi-zona richiedono 24-48 canali (più termocoppie del prodotto, monitoraggio camera, alimentazioni). Banchi prova multi-stazione (più pezzi in test simultaneamente) o qualifica termica TUS aerospace possono richiedere 48-100+ canali. Per applicazioni con campionamento medio (1-100 Hz) il registratore videografico industriale è in grado di gestire 48 canali in singolo strumento (Ohkura VM8800A, Yokogawa GX20) a costo molto competitivo rispetto a un DAQ-PC equivalente.
Sì, e nelle configurazioni industriali è il caso d'uso standard. Il registratore videografico espone come slave Modbus TCP le variabili di processo (temperature, pressioni, valori calcolati). Il PLC del banco legge le variabili e le usa per logica di controllo (es. blocco prova se T sopra soglia). Il PC del banco può accedere ai dati via FTP per scaricare i file CSV a fine prova, oppure via web server HTTP per consultazione real-time. Per integrazioni MES o cloud alcuni modelli (Yokogawa SMARTDAC+, Ohkura VM7000A/8800A in versioni recenti) supportano OPC UA nativo.
Il registratore industriale esporta i dati in formato CSV direttamente leggibile da Excel, Matlab, Python o software di analisi statistica. L'esportazione può essere automatica (a fine prova via FTP a server condiviso) o manuale (via SD card o USB). Il file CSV contiene timestamp, valori di tutti i canali, eventuali calcoli matematici intermedi, allarmi attivati. Per banchi prova con frequenza di acquisizione 1 Hz e prove di 24 ore si genera tipicamente un file da 5-15 MB con 86.400 righe — perfettamente gestibile in Excel o software di analisi standard.
Per Ohkura VM8800A 48 canali con Ethernet e archiviazione SD l'investimento parte tipicamente da 5000-7000 euro a seconda configurazione. Per Yokogawa SMARTDAC+ GX20 in configurazione equivalente si parte da 7000-10000 euro. A questi vanno aggiunti termocoppie/RTD per le posizioni necessarie (50-200 euro l'una a seconda tipo), cavi compensati, installazione e cablaggio (8-16 ore di tecnico per 48 canali), eventuale taratura accreditata Accredia (500-1500 euro per 48 canali). Investimento totale tipico: 8000-15000 euro per banco prova a 48 canali. Per confronto, un sistema DAQ-PC equivalente parte da 15000-25000 euro.
Sì, ed è l'applicazione standard. La Temperature Uniformity Survey (TUS) richiesta da AMS2750H per la qualifica dei forni di trattamento termico aerospace prevede l'acquisizione contemporanea di 9-40 termocoppie distribuite nel volume del forno. Il registratore videografico industriale è perfettamente adatto a questa applicazione, a condizione che abbia la qualifica AMS2750H esplicita dichiarata dal produttore. I modelli più usati per TUS in Italia sono Yokogawa SMARTDAC+ GX20, Eurotherm 6180A TUS, ABB ScreenMaster RVG200 (per AMS2750). Per Ohkura le caratteristiche tecniche del VM8800A sono coerenti ma la qualifica AMS2750 esplicita del produttore non è dichiarata: per audit NADCAP ufficiali conviene Yokogawa o Eurotherm.
Per collaudo end-of-line (test funzionali a fine linea: motori elettrici, pompe, scambiatori, prodotti food, ecc.) il vincolo dominante è in genere costo unitario per stazione e velocità di esecuzione del test. Un registratore industriale a pannello con 8-16 canali (Ohkura VM7000A 12 ch, Eurotherm 6100E, Ascon Tecnologic RX200) è la scelta tipica: costo di stazione 2000-4000 euro, integrazione PLC standard, esportazione CSV per archivio QA. Per linee con molti banchi identici (es. 5-10 banchi paralleli) il VM7000A è competitivo per costo unitario. Per stazioni singole con esigenze più alte (calcoli matematici complessi, gestione lotti) il Yokogawa GX10 può essere preferibile.
Per banchi prova installati in zone sismiche o su strutture soggette a vibrazioni meccaniche significative (test di durata, banchi per scuotitori, banchi vibranti) Ohkura VM8100A e VM8800A offrono opzioni di certificazione antisismica con resistenza a 2G o 4G di accelerazione. È un'opzione costruttiva del modello (qualifica costruttore con certificato di test). Per applicazioni standard di laboratorio o sala prove non sismiche l'opzione non serve. Yokogawa, Eurotherm e altri brand non offrono questa opzione esplicita per i loro modelli a pannello.
