Configurazione di linea: schema impianto, termocoppie, registratore con calcolo F integrato, mappatura SCADA, output documentale per QA. Riferimento operativo per pastorizzatori a piastre, tunnel pastorizzazione bevande e autoclavi food.
Applicazione di processo food
Pastorizzare un prodotto food in modo controllato significa garantire che ogni singolo lotto raggiunga il valore F target, e poterlo dimostrare al QA con record archiviato. Non basta avere un buon pastorizzatore: serve la termocoppia giusta nel posto giusto, un registratore industriale che integra il calcolo F in continuo, e un sistema di archiviazione documentale coerente con i requisiti di audit (BRC, IFS, ISO 22000, FDA per export USA).

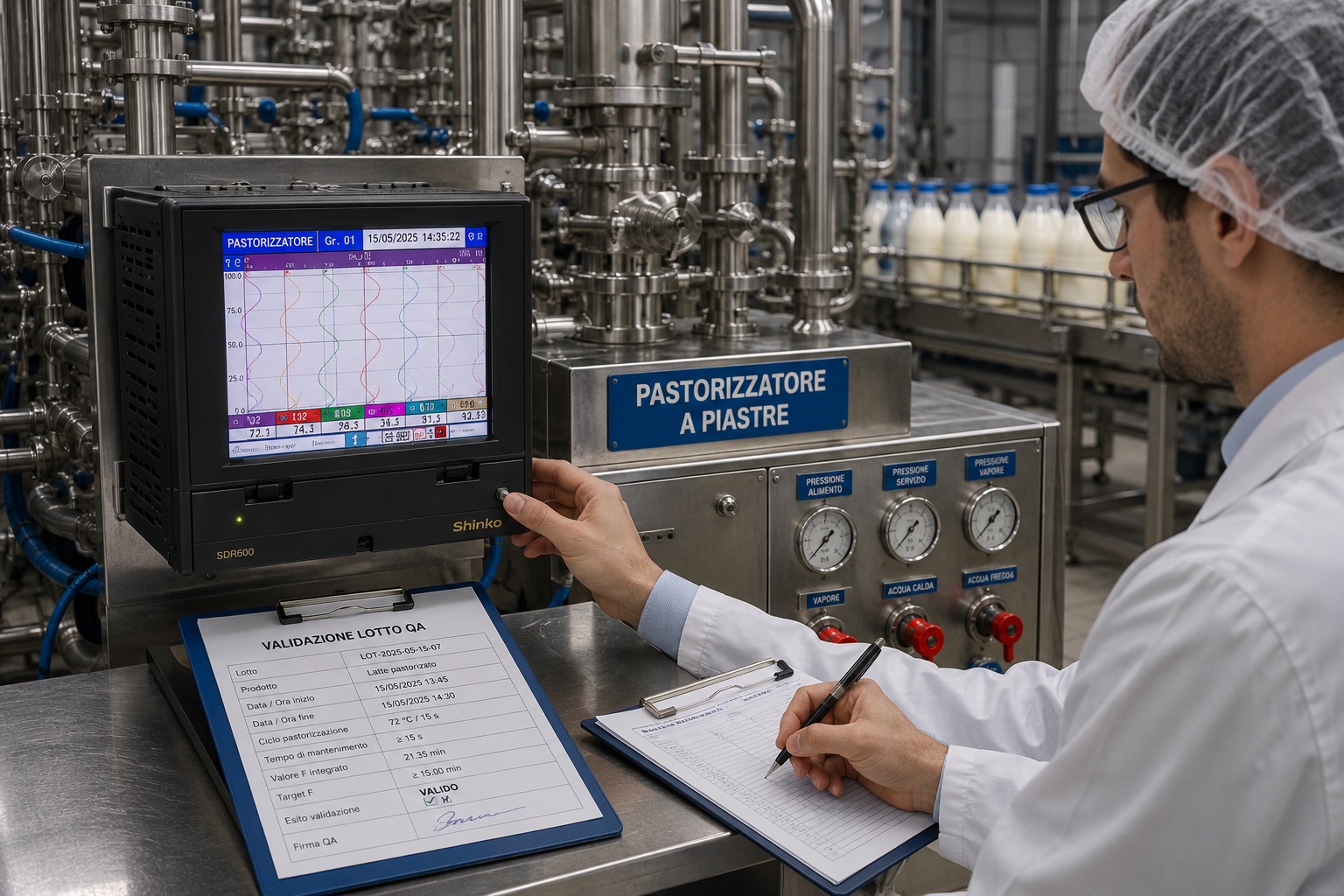

Questa pagina descrive la configurazione tipica di una linea italiana di pastorizzazione con registratore videografico industriale e calcolo F integrato. Schema d'impianto, segnali da misurare, configurazione strumento, mappatura SCADA, esempio di record di lotto. È un riferimento operativo riutilizzabile da chi sta installando un pastorizzatore nuovo, da chi sta facendo retrofit di un'installazione esistente con registratore a carta, o da chi sta documentando le procedure HACCP della sua linea.
Il pastorizzatore a piastre è l'architettura più diffusa per latte, succhi, prodotti liquidi pompabili. Il prodotto attraversa tre zone in sequenza: pre-riscaldamento (recupero termico), riscaldamento finale (vapore o acqua calda), zona di sosta a temperatura di pastorizzazione, e infine raffreddamento. Il calcolo F integra il contributo termico durante l'attraversamento della zona di sosta.
Una configurazione standard utilizza 6 termocoppie + eventuali ingressi ausiliari (pressione, portata, stato valvole). La termocoppia critica per il calcolo F è quella all'uscita della zona di sosta — è la temperatura del prodotto effettivamente pastorizzato.
| Canale | Posizione | Tipologia | Funzione |
|---|---|---|---|
| CH1 — T_in | Ingresso prodotto crudo | RTD Pt100 | Monitoraggio temperatura ingresso, allarme se sopra 10 °C (catena del freddo) |
| CH2 — T_pre | Uscita pre-riscaldatore | RTD Pt100 | Monitoraggio efficienza recupero termico, diagnosi intasamento piastre |
| CH3 — T_past | Uscita zona sosta (CRITICO) | RTD Pt100 4 fili | Termocoppia di calcolo F: temperatura del prodotto pastorizzato, base per calcolo valore F integrato |
| CH4 — T_fin | Uscita raffreddatore | RTD Pt100 | Verifica raggiungimento temperatura di stoccaggio (4 °C tipica), allarme se sopra 8 °C |
| CH5 — T_acqua_calda | Linea alimentazione utility calda | RTD Pt100 / TC tipo T | Monitoraggio temperatura acqua/vapore di alimentazione, controllo regolazione PID |
| CH6 — T_acqua_fredda | Linea alimentazione utility raffreddamento | RTD Pt100 | Monitoraggio efficienza raffreddamento, allarme su superamento setpoint |
| DI1 — Start lotto | Input digitale da PLC | Contatto pulito 24 V | Avvio del calcolo F a inizio lotto, gestione automatica reset |
| DI2 — Codice ricetta | Input digitali multipli da PLC | Bit codifica | Selezione automatica della configurazione F (Tref, z) in base al prodotto in linea |
| DO1 — Allarme F | Output relè verso PLC | Contatto pulito | Segnale di anomalia se F non raggiunge target a fine ciclo, blocco lotto da SCADA |
Sotto i parametri di configurazione tipici per un VM7000A in linea di pastorizzazione latte HTST (72 °C × 15 sec). Da adattare per altri prodotti modificando Tref e valore z secondo la cinetica del microrganismo target.
| Parametro | Valore tipico (latte HTST) |
|---|---|
| Numero canali analogici configurati | 6 (modello VM7000A 6 ch base, espandibile a 12) |
| Tipologia ingressi configurata | CH1-4: RTD Pt100 4 fili, CH5: TC tipo T, CH6: RTD Pt100 |
| Range scala canali temperatura | 0 – 150 °C (con accuratezza ±0,3 °C su Pt100 4 fili) |
| Frequenza di campionamento | 1 Hz (1 lettura/secondo, standard per pastorizzazione) |
| Canale di calcolo F | CH3 (T_past), uscita zona di sosta |
| Tipo di calcolo F | F-value generico (con Tref e z personalizzati) |
| Tref (temperatura riferimento) | 70 °C (riferimento Coxiella burnetii per latte HTST) |
| Z (resistenza termica) | 7,5 °C (Coxiella burnetii, range 7-8 °C) |
| Soglia inizio calcolo | ≥ 60 °C (sotto questa T contributo letale trascurabile) |
| Avvio calcolo | Su input digitale DI1 (Start lotto da PLC) |
| F target da specifica prodotto | F70 ≥ 15 sec (latte HTST) |
| Soglia allarme | F70 < 12 sec a fine ciclo → DO1 attivato |
| Visualizzazione display | Trend canali + valore F istantaneo + valore F finale lotto |
| Archiviazione | SD card 8 GB + FTP server QA (192.168.x.y) |
| Comunicazione SCADA | Modbus TCP slave, mappatura registri da concordare |
| Sincronizzazione tempo | SNTP da server NTP aziendale (per timestamp coerente in audit) |
Il registratore non vive isolato: si integra con il sistema di supervisione della linea per dare al SCADA visibilità in tempo reale sui valori di processo, sui calcoli F in corso e sugli allarmi attivi. Le variabili tipiche esposte dal registratore al SCADA sono nove.
Il registratore espone come slave Modbus TCP le variabili: temperature di tutti i canali (real-time), valore F istantaneo del lotto in corso, valore F finale dell'ultimo lotto chiuso, stato di lotto attivo (1/0), allarmi attivi (bitmap), codice ricetta caricato, durata lotto in corso, F target da specifica. SCADA come Wonderware, Ignition, FactoryTalk leggono queste variabili con polling a 1 Hz e le storicizzano nel proprio historian.
In configurazioni avanzate il SCADA può anche scrivere comandi al registratore: start/stop lotto via comando Modbus, scelta della ricetta da applicare, reset manuale del calcolo F, abilitazione/disabilitazione di canali. Va concordato in fase di mappatura Modbus quale comando usa quale registro, e va testato con scenari di errore (rete persa, comando duplicato).
Per applicazioni regolate il timestamp di ogni record di lotto deve essere coerente con il SCADA, il PLC e il sistema MES dell'azienda. Si usa SNTP con un server NTP aziendale comune. Il registratore si sincronizza periodicamente (es. ogni 4 ore) garantendo che il record di lotto e il record del SCADA abbiano lo stesso riferimento temporale, anche su orizzonti lunghi.
A fine lotto il registratore esporta automaticamente via FTP il record di lotto come file CSV su un server aziendale dedicato al QA. Il server archivia i record per la durata richiesta dalla normativa (tipicamente 5 anni per food regolato BRC/IFS, fino a 10 anni per applicazioni FDA). I file CSV sono coerenti tra loro per facilitare aggregazioni statistiche e analisi di trend.
Il file CSV esportato a fine lotto contiene tutti i dati necessari alla validazione del lotto da parte del QA. Sotto un esempio di record per pastorizzazione latte HTST conforme.
Lo schema sopra è riferito a un pastorizzatore a piastre. Per altre architetture la configurazione cambia su tre punti: posizione della termocoppia critica, parametri Tref/z, gestione dell'avvio del calcolo.
Il prodotto è già confezionato in bottiglia o lattina e attraversa zone di doccia con acqua a temperatura crescente, poi raffreddamento. La termocoppia critica è una bottiglia campione strumentata che attraversa il tunnel insieme al prodotto, con la termocoppia infilata al centro della bottiglia. Si calcolano Pasteur Units (PU60) tipiche per birra (15-30 PU target) o F-value generico per altre bevande.
Differenze chiave: Tref = 60 °C, z = 6,9 °C (Lactobacillus), avvio calcolo manuale o su evento "ingresso bottiglia campione"Trattamento batch in camera chiusa, prodotto in barattolo. La termocoppia critica è infilata al cuore del prodotto del barattolo posizionato nel punto più freddo della camera (in genere il centro geometrico dell'autoclave o il punto più distante dalle valvole vapore). Calcolo F0 con Tref = 121,1 °C e z = 10 °C per sterilizzazione.
Differenze chiave: 8-12 termocoppie distribuite nel carico, F0 target 4-15 a seconda prodotto, gestione lotti per ricetta da PLCTrattamento ad altissima temperatura (135-150 °C) per pochi secondi, in linea continua. La termocoppia critica è all'uscita della cella di sterilizzazione. Richiede frequenza di campionamento elevata (≥10 Hz) per catturare correttamente il rapido transitorio termico. Calcolo F0 standard.
Differenze chiave: campionamento 10 Hz, accuratezza Pt100 4 fili indispensabile, integrazione con sistema asettico per blocco linea su F insufficienteCottura prolungata a bassa temperatura (55-90 °C per ore) di prodotti sigillati sottovuoto. La termocoppia critica è infilata in un prodotto campione strumentato dello stesso tipo del lotto. Si calcola un F-value generico calibrato sul microrganismo target (in genere Listeria monocytogenes per prodotti carnei e ittici).
Differenze chiave: Tref = 70 °C, z = 7,5 °C tipico per Listeria, durate lunghe (4-12 ore), archivio long-term importanteL'installazione corretta di un sistema di pastorizzazione validato richiede competenze su più aree: termocoppie e RTD industriali, registratore con calcolo F integrato, integrazione SCADA, documentazione di validazione per audit. MCA assiste i clienti food italiani su tutti questi punti, dalla scelta dello strumento alla messa in servizio.
Oltre al registratore videografico forniamo termocoppie e RTD industriali per food (sonde igieniche con guaina inox, termocoppie clamp, RTD Pt100 con certificato di taratura), trasmettitori, valvole e strumentazione di processo. Un solo interlocutore per tutto il pacchetto strumentazione di linea, con omogeneità di documentazione.
I parametri Tref e z dipendono dal microrganismo target del prodotto. Per latte usi 70 °C e 7,5 °C (Coxiella), per conserve 121,1 °C e 10 °C (botulino), per prodotti acidi altri valori. MCA aiuta a scegliere i parametri corretti partendo dal tipo di prodotto e dai requisiti di shelf-life — la configurazione viene validata con l'ufficio QA del cliente prima dell'installazione.
Forniamo a corredo dello strumento certificato di taratura Accredia, manuale operativo in italiano, dichiarazione di conformità del calcolo F (a corredo del manuale del produttore), template di procedura operativa per HACCP, procedura di validazione strumentale ripetibile annualmente. Documentazione coerente con i requisiti di certificazione food più diffusi in Italia.
Per linee italiane con pastorizzatori storici equipaggiati con registratori a carta (Eurotherm 392, Honeywell DR4500, Ohkura RM10G in particolare per impianti food), eseguiamo l'aggiornamento al videografico paperless con calcolo F. Per base installata Ohkura il retrofit è praticamente plug-and-play (VM7000A o VM8100A mantengono foratura e cablaggi del precedente). Per altre marche valutazione caso per caso.
Mandaci tipologia del pastorizzatore (a piastre, tunnel, autoclave), prodotto trattato (latte, succhi, conserve, ecc.), parametri di processo (T pastorizzazione, durata sosta), eventuale registratore esistente da sostituire e sistema SCADA della linea. Ti rispondiamo con una proposta tecnica completa: registratore con calcolo F integrato, termocoppie/RTD per le posizioni necessarie, configurazione del calcolo secondo prodotto, prezzi indicativi e tempi di consegna.
Approfondimenti su registratori industriali, calcolo del valore F, strumentazione food.
Una linea standard di pastorizzazione a piastre richiede tipicamente 6-8 termocoppie: una all'ingresso del prodotto crudo (T0, monitoraggio), una in uscita dalla zona di sosta a temperatura di pastorizzazione (T_past, canale critico per il calcolo F), una all'uscita raffreddatore (T_fin, monitoraggio efficienza scambiatore), una sull'acqua calda di alimentazione, una sull'acqua di raffreddamento, una sul circuito di recupero. Configurazioni più complete aggiungono termocoppie su singole piastre per diagnosi guasti e misure di pressione differenziale per controllo intasamento. Per pastorizzatori multi-prodotto con CIP/SIP automatici si arriva facilmente a 10-12 canali.
La termocoppia di calcolo F è quella che misura la temperatura del prodotto al punto critico, ovvero il punto del processo dove il prodotto è effettivamente trattato e da cui non riceve più calore. Per un pastorizzatore a piastre è l'uscita della zona di sosta (sezione di mantenimento alla temperatura di pastorizzazione, prima del raffreddamento). Per un tunnel di pastorizzazione è la termocoppia simulatore in bottiglia campione, posizionata nella zona più sfavorevole. Per un'autoclave statica è la termocoppia infilata al cuore del prodotto nel barattolo posizionato nel punto più freddo della camera. Mai impostare il calcolo F sulla temperatura di camera o di vapore: il prodotto si scalda con ritardo e il calcolo risulterebbe sovrastimato.
L'integrazione standard avviene via Ethernet con protocollo Modbus TCP. Il registratore espone come slave Modbus le variabili di processo (temperature di canale, valori di calcolo F in tempo reale e finale, stato di lotto, allarmi attivi). Il SCADA legge ciclicamente queste variabili (tipicamente con polling 1 Hz) e le storicizza nel proprio historian. Per pastorizzatori con PLC dedicato il registratore può anche ricevere segnali in input dal PLC via Ethernet o ingressi digitali (es. comando di start/stop lotto, codice ricetta da richiamare). La mappatura registri Modbus va concordata in fase di offerta tra registratore e team SCADA per evitare disallineamenti di indirizzamento. MCA fornisce la documentazione di mappatura su richiesta.
Un record di lotto completo include: identificativo lotto (codice ricetta + timestamp), data e ora di inizio e fine ciclo, durata totale, temperatura massima raggiunta dal prodotto, valore F calcolato (con Tref e z usati nel calcolo), valore F target richiesto da specifica del prodotto, esito (conforme/non conforme), curva temperatura-tempo del canale critico, eventuali allarmi attivati durante il ciclo, identificativo dell'operatore che ha avviato e validato il lotto. Il record viene salvato come file CSV nello strumento ed esportato via FTP al server QA aziendale per archivio long-term. Per applicazioni regolate l'audit trail traccia chi ha modificato cosa e quando, con timestamp non manipolabile.
Sì, il calcolo integrato è accettato in audit BRC, IFS e ISO 22000 come parte della documentazione di lotto, a tre condizioni: lo strumento è tarato accreditato (Accredia o equivalente ILAC) con periodicità almeno annuale, la configurazione del calcolo (Tref, z, soglie) è documentata nelle procedure operative HACCP, il record di lotto è archiviato in modo non manipolabile (audit trail strumentale + esportazione automatica su server QA). Per applicazioni FDA negli Stati Uniti si applicano i requisiti 21 CFR Part 113 (low-acid canned foods) che richiedono validazione formale dello strumento, in genere a corredo del manuale del produttore.
La scelta dipende da budget, qualifiche normative richieste e base installata esistente. Per applicazioni food non regolate FDA, dove il vincolo è budget + funzione calcolo F, l'Ohkura VM7000A è spesso la scelta più diretta perché ha il calcolo F integrato di serie, ingressi universali per termocoppie e RTD, Ethernet con Modbus TCP di serie, prezzo competitivo (1500-2500 euro per 6 canali). Per applicazioni con qualifica esplicita 21 CFR Part 11 o EU GMP Annex 1 (es. linee con prodotti pharma o nutraceutici) si va su Endress+Hauser Memograph M, Yokogawa GX, Eurotherm 6100A. Per applicazioni con base installata di un brand specifico è in genere più razionale restare sullo stesso brand per continuità.
Sì, è uno dei casi di retrofit più frequenti. Negli impianti food italiani sono diffusi registratori a carta legacy (Eurotherm 392, Honeywell DR4500, Yokogawa μR, Ohkura RM10G) ancora in linea su pastorizzatori dei primi anni 2000. La sostituzione con un videografico paperless con calcolo F integrato (Ohkura VM7000A o equivalente) porta tre benefici: validazione di lotto in tempo reale (vs calcolo manuale o post-processo), eliminazione dei costi di carta diagrammale e pennini, integrazione con SCADA esistente via Ethernet. Per pastorizzatori con base Ohkura RM10G installata, il VM8100A è retrofit diretto: stessa foratura, stessi cablaggi termocoppie. Per altre marche serve valutazione caso per caso — vedi guida retrofit dedicata.
L'investimento per il solo registratore con calcolo F integrato parte da 1500-2500 euro per Ohkura VM7000A 6 canali Ethernet, sale a 3000-4500 euro per Yokogawa GX o Eurotherm 6100A in configurazioni equivalenti. A questo vanno aggiunti: cavi termocoppie schermati e compensati (200-500 euro per linea standard), eventuali termocoppie di processo se non già installate (50-200 euro l'una), installazione e cablaggio (4-8 ore di tecnico), taratura iniziale Accredia di canali e calcolo F (300-600 euro). Investimento totale tipico: 2500-6000 euro per pastorizzatore standard. ROI tipico in 12-24 mesi se sostituisce un registratore a carta (carta + pennini + tempo manutenzione).
