Trasmettitore di pressione differenziale per clean room
Pressurizzazione di camere bianche, corridoi GMP e ambienti classificati — serie Micaflex PFT, PFC, PD
MCA Strumentazione Industriale – Distributore ufficiale Micatrone in Italia
Pressurizzazione di camere bianche, corridoi GMP e ambienti classificati — serie Micaflex PFT, PFC, PD
Pressione differenziale ambiente

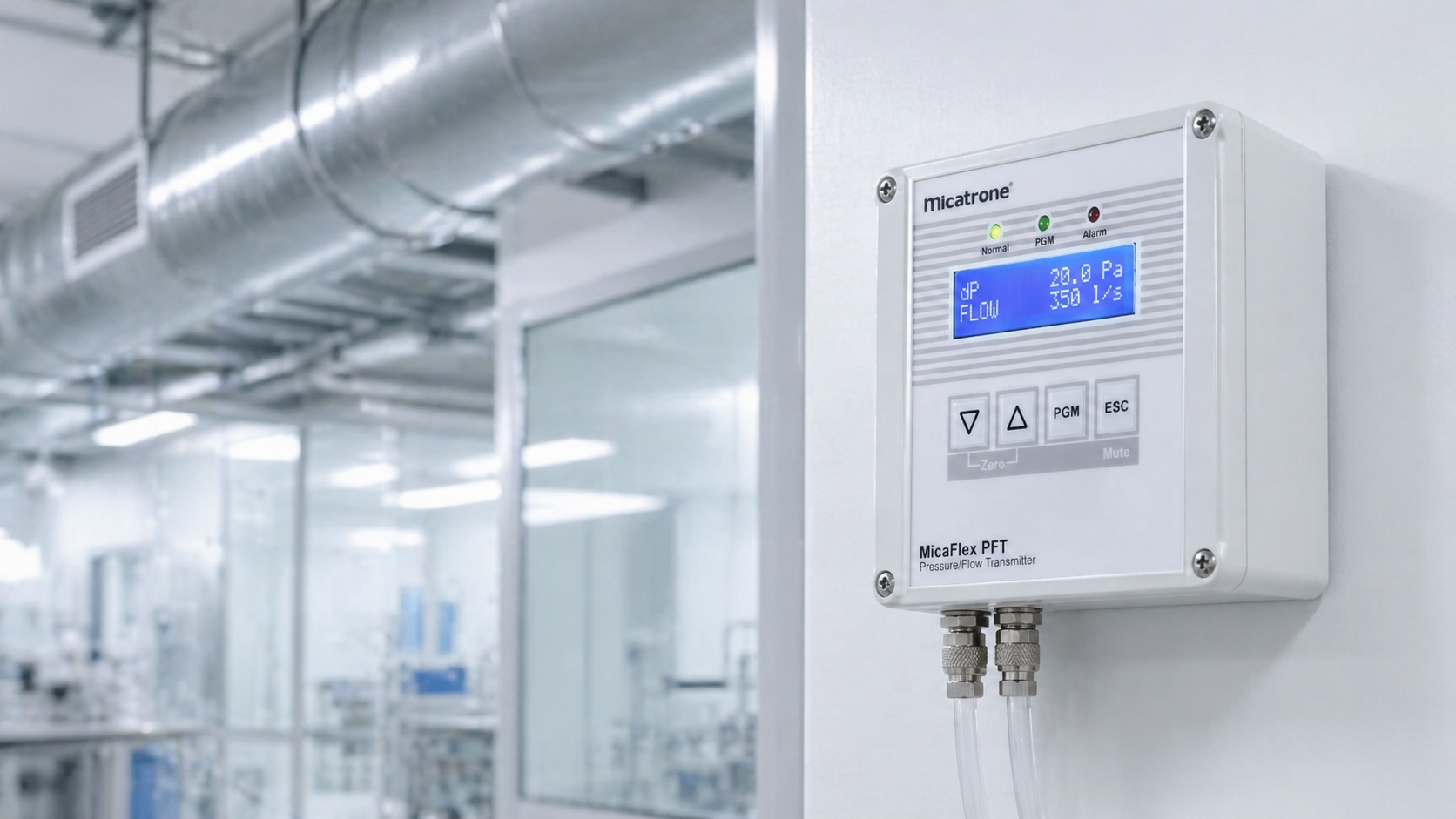

Il trasmettitore di pressione differenziale è lo strumento fondamentale per mantenere la cascata di pressione tra locali a diversa classificazione in clean room, camere bianche GMP, laboratori di contenimento e ambienti regolati. Misura in continuo il differenziale tra due ambienti adiacenti — tipicamente tra 10 e 60 Pa — con la risoluzione e la stabilità richieste per mantenere condizioni di pressurizzazione corrette.
La serie Micaflex di Micatrone è sviluppata specificamente per questa applicazione: risoluzione tipica di 1 Pa, compensazione termica, uscite analogiche e digitali standard, compatibilità con i principali sistemi BMS di mercato. La serie è impiegata in produzione farmaceutica sterile, laboratori di ricerca, strutture nucleari britanniche e ambienti ad alta classificazione.
Sono disponibili tre modelli dimensionati su esigenze di installazione diverse: PFT da parete, PFC compatto, PD con display LED. Tutti condividono la stessa piattaforma di misura.
La misura del differenziale tra locali a diversa classificazione ha requisiti molto diversi dalla misura di processo. Usare un trasmettitore di processo generico su una clean room è un errore frequente che porta a letture poco stabili, deriva termica e falsi allarmi.
I tre modelli condividono la stessa piattaforma di misura e la stessa accuratezza. Differiscono per formato fisico, tipo di display e contesto di installazione. Ecco come orientarti.

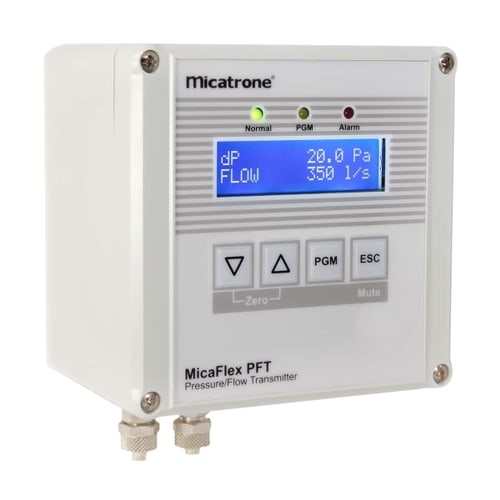

Da parete — il più diffuso

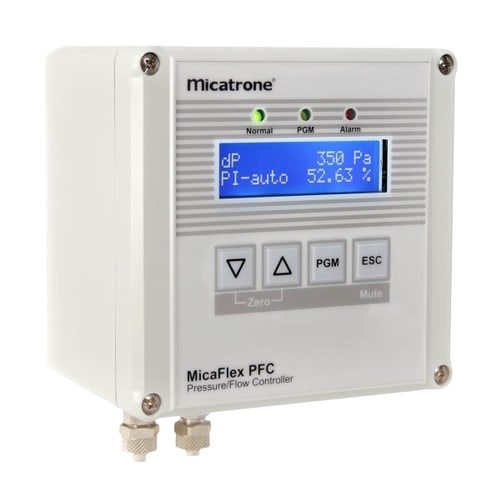

Compatto — spazi ridotti

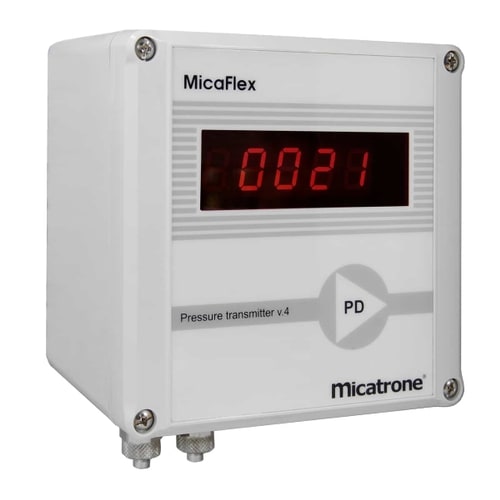

Display LED — lettura a distanza
Inviaci una descrizione dell'applicazione (classe ambiente, punto di installazione, range di pressione atteso, sistema BMS a cui collegare). Ti rispondiamo con la configurazione consigliata.
Per applicazioni GMP Annex 1 o ambienti critici stand-alone, esistono i modelli PFA e PFCA con allarme integrato. Vedi la pagina dedicata al monitoraggio pressione Annex 1.
Il trasmettitore differenziale ambiente è applicato in tutti i contesti dove esiste una cascata di pressione da mantenere tra locali adiacenti. Ogni contesto ha specifiche caratteristiche di range, accuratezza e integrazione.
Pressurizzazione di reparti di sintesi, essiccazione, micronizzazione e confezionamento di principi attivi. Range tipico 0–100 Pa tra locali, 0–300 Pa per corridoi.
Pressurizzazione di Grade A e B, airlock di accesso, isolatori. Per questo contesto valutare anche PFA/PFCA con allarme integrato per conformità Annex 1.
Camere di allestimento galenico magistrale, cappe a flusso laminare, preparazione nutrizioni parenterali. Controllo della pressurizzazione tra sala di preparazione e anticamera.
BSL-2 e BSL-3 con pressurizzazione negativa rispetto agli ambienti esterni. Monitoraggio continuo del differenziale per mantenere il contenimento.
Monitoraggio della pressione nelle aree di stoccaggio rispetto agli ambienti esterni per evitare ingresso di contaminanti e stabilizzare la temperatura.
Misura della caduta di pressione su filtri HEPA di mandata in clean room o in UTA con filtrazione assoluta. Range tipico 0–1000 Pa.
Le specifiche indicate sono comuni alla piattaforma Micaflex. Per configurazioni speciali, range custom o certificazioni aggiuntive contattare MCA.
I trasmettitori Micaflex PFT, PFC e PD si integrano con tutti i principali sistemi di building management e controllo industriale. Tre livelli di integrazione a seconda dell'architettura esistente.
Il livello base: 4–20 mA o 0–10 V verso un ingresso BMS standard. Compatibile con ogni PLC o unità di campo (Siemens, Honeywell, Schneider, Beckhoff, Johnson Controls). Elaborazione soglie e allarmi gestita dal BMS centrale.
Per architetture bus: collegamento multi-trasmettitore su RS-485 con un singolo cavo. Risparmio cablaggio significativo, diagnostica estesa, lettura di più parametri (misura, stato, allarmi interni). Compatibile con ogni BMS che supporta Modbus.
Per cloud e dashboard web: il gateway Internet di Micatrone colleziona i dati dai trasmettitori Micaflex e li espone su piattaforma web accessibile da remoto. Utile per QA, manutenzione multisito e dashboard di reparto senza toccare il BMS esistente.
Inviaci l'applicazione (classe dell'ambiente, differenziale target, punto di installazione, sistema BMS a cui collegare). Ti rispondiamo con il modello consigliato tra PFT, PFC e PD, la configurazione di range e un'offerta tecnica. Su richiesta forniamo certificato di calibrazione tracciabile ACCREDIA.
Specifiche tecniche complete, dimensioni, codici di ordinazione e accessori. Documento ufficiale prodotto da Micatrone AB. Per chiarimenti tecnici in italiano contattaci direttamente.
📄 Documento in lingua ingleseSono tre trasmettitori di pressione differenziale della stessa famiglia Micatrone, ottimizzati per contesti di installazione diversi. PFT è la versione da parete per clean room e zone tecniche, con display configurabile e comunicazione digitale. PFC è la versione compatta per montaggio in spazi ridotti o a soffitto, mantenendo le stesse prestazioni di misura. PD è la versione da pannello con display LED luminoso ad alta visibilità, pensata per quadri elettrici, sale controllo e postazioni operatore dove serve lettura immediata a distanza. Tutti e tre condividono la stessa piattaforma di misura e la stessa accuratezza.
Per la cascata di pressione tra locali a diversa classificazione GMP (Grade A/B/C/D) i differenziali tipici sono compresi tra 10 e 20 Pa tra ambienti adiacenti, con picchi fino a 60 Pa in configurazioni con airlock multipli. Il range consigliato è 0–100 Pa per i differenziali tra locali contigui, 0–300 Pa per corridoi e anelli di pressione, 0–1000 Pa per monitoraggio di filtri HEPA. Range superiori (fino a 10.000 Pa) sono disponibili per applicazioni HVAC industriale e monitoraggio di filtri a bassa caduta di pressione.
Dipende dall'applicazione. Per monitoraggio e regolazione base di una clean room, dove l'allarme è gestito dal BMS centrale, il trasmettitore PFT/PFC/PD è sufficiente: fornisce il segnale 4–20 mA o digitale al sistema di supervisione che elabora le soglie. Per ambienti GMP soggetti ai requisiti di Annex 1, dove serve allarme locale indipendente dal BMS, o per monitoraggio stand-alone di singoli locali critici, è necessario passare alla serie PFA o PFCA con uscita allarme integrata. La scelta va fatta in fase di progettazione insieme al responsabile QA.
Sì. I trasmettitori della serie Micaflex PFT, PFC e PD forniscono uscita analogica 4–20 mA o 0–10 V che qualunque BMS accetta come ingresso standard. Per integrazione digitale sono disponibili moduli di comunicazione Modbus RTU su RS-485, compatibili con piattaforme BMS Siemens Desigo, Honeywell EBI, Schneider EcoStruxure, Johnson Controls Metasys e altri. Per architetture cloud o dashboard web è disponibile il gateway M-Connect IGW di Micatrone che espone i dati in formato REST/JSON.
La periodicità standard consigliata è la calibrazione annuale presso laboratorio accreditato, con verifica periodica in sito (tipicamente ogni 6 mesi) tramite azzeramento. Per ambienti GMP soggetti a qualifica formale, la periodicità va definita nel piano di calibrazione del sito in base alla classe dell'ambiente, alla criticità della misura e alla storia di deriva dello strumento. MCA fornisce su richiesta certificato di calibrazione tracciabile ACCREDIA con ogni fornitura e gestisce le calibrazioni periodiche di rinnovo.
MCA è distributore ufficiale ed esclusivo Micatrone in Italia. Forniamo trasmettitori di pressione differenziale Micaflex PFT, PFC e PD con supporto tecnico, messa in servizio e calibrazione tracciabile in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
