Sensore di livello per motorsport e UAV
Gill LevelLite capacitivo per racing e droni — Distribuzione esclusiva Italia
Gill LevelLite capacitivo per racing e droni — Distribuzione esclusiva Italia
Il sensore di livello capacitivo Gill LevelLite è progettato per le due applicazioni più esigenti in assoluto: motorsport e UAV (Unmanned Aerial Vehicles, droni e velivoli senza pilota). Le ragioni sono due e sono uniche: peso ridotto (alluminio leggero, fino a 60g in versioni custom microelectronics) e accuratezza superiore (±1% @ 50% FSD, la più alta della gamma Gill).
In motorsport endurance, la differenza tra vincere e perdere si misura in pit stop ben pianificati, e questo richiede conoscenza esatta del carburante rimasto. Il caso documentato di Humanis Pegase alla 24 ore di Rouen lo dimostra: il sensore Gill ha permesso al team di evitare un pit stop extra, vincendo con 30 giri di vantaggio. In UAV, il peso del sensore è critico: ogni grammo in meno significa più autonomia o più payload. Il caso UAV Factory Penguin B ne è la prova: record mondiale di volo per piccolo UAV (54½ ore, +43% sul precedente) con sensore Gill di soli 60g.
La gamma copre dalle auto da corsa GT (custom oil sender M20 x 1.5 per un costruttore globalmente riconosciuto), ai kart professionali, dalle auto Baja SAE (UNLV Rebel Racing team) ai velivoli senza pilota e paramotor. Per applicazioni con vincoli particolari, Gill offre il servizio Custom Level Sensors: lo stesso reparto R&D che ha ingegnerizzato il sensore Penguin B può sviluppare la soluzione per la tua applicazione specifica. M.C.A. è distributore esclusivo Italia di Gill Sensors & Controls.
Il sensore di livello capacitivo Gill LevelLite per motorsport e UAV è uno strumento solid-state senza parti in movimento in alluminio leggero ottimizzato per applicazioni dove peso e precisione sono critici. Accuratezza ±1% @ 50% FSD, risoluzione 10-bit (1024 punti). Sonda 100-750 mm. Output 0,25-4,75V (max 10V) + secondary output open collector. Range temperatura -40°C / +125°C. IP68. Compatibile con benzine racing (95-100+ RON), blend benzina/olio 2 tempi, bioethanol, kerosene aviazione. Versioni microformat custom con peso 60g disponibili per UAV. Casi reali documentati: UNLV Baja SAE Rebel Racing team (LevelLite), UAV Factory Penguin B (record mondiale 54½ ore di volo, +43% sul precedente), GT race car custom oil sender (costruttore globalmente riconosciuto). Riferimenti storici Gill: Formula 1, military land vehicles, F1 race cars. M.C.A. distributore esclusivo Gill Italia.
Le applicazioni motorsport e UAV condividono due vincoli che le distinguono dalle applicazioni industriali standard:
In motorsport ogni grammo a bordo influenza direttamente le prestazioni: tempo sul giro, consumi, dinamica del veicolo. In UAV il peso è ancora più critico: ogni grammo si traduce in minor autonomia o minor payload. Un galleggiante meccanico tradizionale pesa 200-400g; un sensore industriale standard 300-600g. Il LevelLite scende a 120-180g standard, e le versioni custom microformat raggiungono i 60g documentati nel caso UAV Penguin B.
In endurance racing un errore del 5% sul livello carburante si traduce in uno o due pit stop sbagliati: rifornimenti troppo abbondanti che pesano sull'auto, o troppo scarsi che richiedono soste extra. In UAV un errore di lettura significa aereo a secco in volo. Il LevelLite con accuratezza ±1% @ 50% FSD è studiato esattamente per questo: errore massimo 0,4 litri su 40 litri di benzina, 0,2 litri su 20 litri.
Il galleggiante meccanico tradizionale non è adatto: pesa di più, ha accuratezza ±10-15% (inadeguata per pianificazione precisa), letture instabili in marcia (il pilota non si può fidare), parti meccaniche che si rompono per shock e vibrazioni di gara. Il sensore di livello in motorsport e UAV è una scelta tecnica obbligata: non c'è alternativa al capacitivo per chi vuole risultati.
Il caso più rappresentativo dell'eccellenza tecnologica Gill nel settore UAV è il Penguin B di UAV Factory: nel luglio 2012 questo velivolo senza pilota di piccola classe ha stabilito il record mondiale di volo rimanendo in aria per 54½ ore, battendo il record precedente del 43%. Il sensore di livello carburante Gill è stato un componente chiave di questo successo.
Il Penguin B aveva un serbatoio carburante di 7,5 litri con forma irregolare e vincoli di spazio estremi: non c'era spazio per montare il sensore dall'alto del serbatoio (top-mount), come si fa normalmente. Servivano:
Gli ingegneri Gill hanno utilizzato nuova microelettronica con 50% di space saving rispetto all'elettronica standard. Il risultato è stato un sensore micro liquid level di soli 60g (riduzione significativa rispetto ai sensori convenzionali) con sonda specialmente angolata per montaggio laterale. Il sensore è stato fornito a UAV Factory pre-calibrato in fabbrica, pronto per l'installazione.
Specifiche tecniche del sensore Penguin B:
Le parole di Philip Chilton, Product Manager Gill, riassumono la portata strategica del progetto:
"We were delighted when we were told about this fantastic achievement by UAV Factory. Our design engineers relished the challenge when we first met UAV Factory at AUVSI's Unmanned Systems conference in Washington in 2011, and were able to utilise the proven microelectronic level sensor technology that is currently supplied by Gill into other specialist applications such as Formula 1 race cars and military land vehicles."
Riferimento esplicito a Formula 1 race cars e military land vehicles: la stessa tecnologia microelectronics che ha permesso il record UAV è impiegata da Gill in auto di Formula 1 e veicoli militari di terra. Questo è il livello di credibilità tecnica del prodotto.
Il caso Penguin B è applicabile direttamente a UAV italiani in sviluppo o produzione:
Per ognuna di queste realtà, il servizio Gill Custom Level Sensors permette di sviluppare un sensore custom pre-calibrato per il carburante specifico (benzina racing, blend 2 tempi, JP-5/JP-8 per UAV militari, kerosene per turbine UAV) con peso e dimensioni ottimizzate per il velivolo.
Il Baja SAE è una delle competizioni di automotive engineering più rispettate al mondo: studenti universitari progettano, costruiscono, testano e gareggiano con auto fuoristrada in tre serie internazionali. La Society of Automotive Engineers (SAE) North America competition si tiene annualmente da maggio a settembre in diverse location.
L'University of Nevada, Las Vegas (UNLV) SAE Rebel Racing, fondata nel 2008, partecipa al Baja SAE con un team studentesco completo (engineering, fundraising, logistica, race-day operations). Hanno scelto il sensore Gill LevelLite per il monitoraggio carburante della loro auto da gara.
Una parte critica del Baja SAE è la raccolta dati per analisi delle performance auto e pilota. Il monitoraggio del carburante presenta sfide specifiche:
Il team UNLV è in fase di progettazione dell'integrazione del LevelLite. Per rispettare il regolamento (no modifiche al serbatoio/tappo principale), il team sta esplorando l'uso di un serbatoio ausiliario adiacente al principale che ospiti il LevelLite. Soluzione tecnicamente elegante che permette monitoraggio carburante senza violare le regole.
Le parole di Mason Durham, undergraduate student UNLV, illustrano la mentalità Baja SAE:
"What sets Baja SAE apart is the level of ingenuity required. Teams don't just assemble cars, they design, produce and build many of the components themselves. In recent years, the role of electronics and data acquisition has expanded significantly, with growing emphasis on not only understanding vehicle behaviour but also measuring and enhancing driver performance."
Il caso UNLV è direttamente applicabile alle università italiane che partecipano a Formula SAE, Formula Student e Baja SAE Italy:
Per i team universitari, il LevelLite è anche una scelta didattica eccellente: introduce gli studenti alle tecnologie di sensoristica moderna usate dai costruttori reali, con software di configurazione professionale (GSlevel) e principi capacitivi che insegnano fondamenti di elettrotecnica applicata.
Un terzo caso che illustra la capacità Gill di sviluppare sensori OEM su specifica per costruttori motorsport è il custom threaded oil level sender sviluppato per un costruttore globalmente riconosciuto di auto sportive e da corsa. Il sensore è destinato a auto race-prepared che gareggiano in competizioni GT class motorsport.
Questo caso evidenzia l'aspetto più strategico della collaborazione Gill: il servizio Custom Level Sensors non è un'eccezione ma una parte significativa del business Gill. Quando un costruttore motorsport (auto, moto, kart, marine, aerospace) ha bisogno di un sensore con specifiche meccaniche o funzionali non standard, il team R&D Gill lo sviluppa partendo dalla tecnologia capacitiva consolidata.
I deliverable tipici del servizio Custom includono:
M.C.A. coordina con il team Gill per fattibilità, quotazione e MOQ accessibile (anche piccoli volumi sono possibili per applicazioni di nicchia motorsport e UAV).
Auto GT3, GT4, GT2, prototipi LMP1/LMP2/LMP3, hypercar racing, LMDh. Sensore carburante per pianificazione pit stop precisa in gare endurance (24h Le Mans, 24h Spa, 24h Daytona, 12h Sebring, World Endurance Championship). Caso reale: custom oil sender per costruttore globalmente riconosciuto di auto sportive.
Formula 1 (riferimento storico Gill), Formula 2, Formula 3, Formula E, Formula SAE/Student, IndyCar, Super Formula. Microelettronica Gill impiegata in F1 race cars come riferimento storico documentato. Sensori custom OEM per scuderie professionali.
Auto Baja SAE (university racing fuoristrada), buggy off-road, dune racing, rally raid. Vibrazioni intense, atterraggi pesanti, impatti aerei. Caso documentato: UNLV SAE Rebel Racing team con LevelLite + serbatoio ausiliario per rispettare regolamento competizione.
Kart professionali (KZ, KZ2, OK, OKJ), kart endurance, kart elettrici. Sensore di livello per benzine 2 tempi (compatibile con blend benzina/olio sintetico) e per applicazioni con peso minimo critico (un kart pesa 70-90 kg, ogni grammo conta).
Moto MotoGP, Moto2, Moto3, Superbike, Supersport, Superstock, motociclette stradali sportive. Sensore carburante e olio motore per data acquisition e telemetria. Compatibile con i principali datalogger motorsport (Bosch Motorsport, MoTeC, AIM).
Class 1 powerboat, Class 3 powerboat (caso Humanis Pegase 24h Rouen), motonautica endurance. Resistenza a vibrazioni di motori 1000+ hp, salsedine, urti contro le onde. Real-time fuel monitoring per pianificazione rifornimenti decisiva.
UAV per missioni di lunga durata (long endurance), sorveglianza, ricognizione, mappatura. Caso reale: UAV Factory Penguin B con sensore Gill custom 60g per record mondiale 54½ ore di volo. Applicazione direttamente trasferibile a UAV italiani Leonardo, IDS, Selex ES.
Drone per consegne logistiche, drone postali, drone per spedizioni urbane. Settore in espansione anche in Italia (Amazon Prime Air, partnership con Leonardo, sperimentazioni Poste Italiane). Sensore carburante per gestione autonomia missione.
Ispezioni infrastrutture (linee elettriche, condotte, ponti, viadotti), ispezione torri eoliche, ispezione tetti industriali, ispezioni petrolchimiche. Sensore carburante per UAV a motore termico (autonomia maggiore rispetto a elettrici per coperture estese).
Drone per monitoring colture, irrigazione di precisione, trattamenti fitosanitari mirati, mappatura agricola. Settore in forte crescita in Italia per agricoltura 4.0. UAV a motore termico con sensore carburante per coperture di campi grandi.
Paramotor (parapendio motorizzato), motori paramotor di piccola cilindrata, sport del volo libero motorizzato. Sensore carburante miniaturizzato per gestione autonomia volo. Caso documentato Gill su pagina aerospace dedicata.
UAV militari di piccolo e medio formato, droni di sorveglianza tactical, UAV per missioni di pattugliamento. Riferimento esplicito Gill: stessa tecnologia microelectronics impiegata in military land vehicles. Per applicazioni che richiedono certificazioni MIL-STD, vedere anche LevelDefend.
| Parametro | Valore |
|---|---|
| Modello | Gill LevelLite (alluminio leggero) |
| Principio di misura | Capacitivo solid-state senza parti in movimento |
| Costruzione | Alluminio leggero anodizzato |
| Accuratezza | ±1% @ 50% FSD @ 20°C |
| Risoluzione | 10-bit (1024 punti su tutta la scala) |
| Range temperatura | -40°C / +125°C |
| Output principale | 0,25V - 4,75V (calibrato fabbrica), max 0,25V - 10V |
| Output secondario | Open collector programmabile (allarme alto/basso livello) |
| Alimentazione | 5-32V DC |
| Corrente assorbita | < 20mA |
| Lunghezza sonda | 100 mm a 750 mm (incrementi standard) |

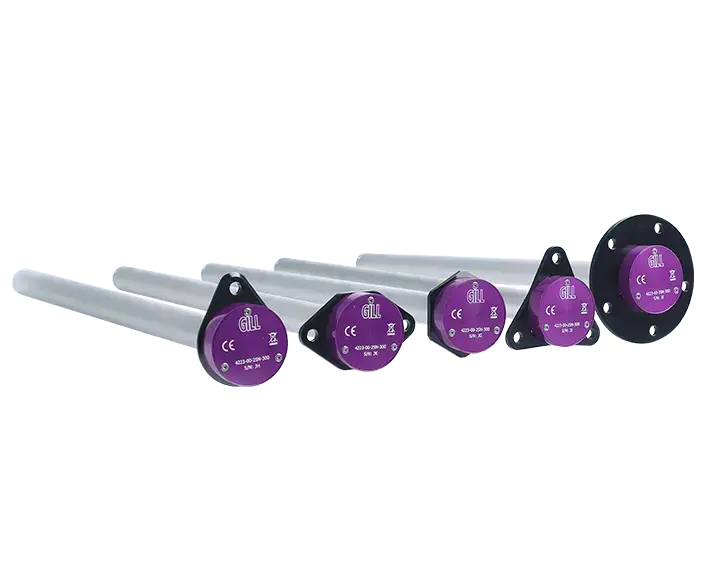

| Attacchi montaggio | 1, 2, 3, 5 fori più M22 x 1.5 con flangia |
| Orientamento | Top o invertito |
| Peso standard | 120-180 g (in dipendenza dalla lunghezza) |
| Peso versione custom microformat | Da 60 g (caso Penguin B documentato) |
| Grado di protezione | IP68 |
| Resistenza shock | 50g in 60m/s (simulation tested) |
| Conformità EMC | EN 61000, EN 61326 |
| Fluidi compatibili | Benzine racing 95-100+ RON, blend benzina/olio 2 tempi, bioethanol blend, kerosene aviazione (su verifica), oli motore racing |
| Calibrazione | Calibrato in fabbrica, no ricalibrazione necessaria |
| Configurazione | Software gratuito GSlevel via cavo USB-RS232 |
| Tank profiling | Supportato via CSV file per serbatoi forma irregolare |
Le versioni custom microformat (caso Penguin B) sono sviluppate dal team Gill Custom Level Sensors su specifica del cliente, con MOQ accessibili anche per applicazioni di nicchia motorsport e UAV. Per quotazioni custom contattare M.C.A.
Il LevelLite si integra nativamente con i principali data logger e sistemi di telemetria motorsport. Output 0,25-4,75V compatibile con ingressi analogici 0-5V standard di tutti i sistemi professionali:
| Sistema | Compatibilità |
|---|---|
| Bosch Motorsport | M4, MS6, ECU motorsport — input analogico standard 0-5V |
| MoTeC | ADL3, C127, C185, EDL3, M150 ECU — input analogico standard 0-5V |
| Cosworth | Pi Toolbox, ICD (Integrated Control Display), Pectel SQ6 ECU — input analogico standard |
| Magneti Marelli | MTM-3, MTM-4, MotorSport ECU — input analogico standard |
| AIM | EVO5 GPS, MXM, Solo 2 DL — input analogico standard 0-5V |
| Stack | ST10000 series — input analogico |
| RaceDAQ | RaceDAQ data logger — input analogico |
| Sistemi UAV (autopilota) | Pixhawk, Cube Orange, ArduPilot, PX4 — input analogico |
| Sistemi proprietari OEM | Custom Gill possibile per integrazione bus CAN J1939 o protocolli proprietari |
Il secondary output open collector programmabile è particolarmente utile in motorsport: si può configurare come alarm carburante basso direttamente sul cruscotto del pilota o come trigger per pit board automatico — funzioni che evitano sorprese in gara.
Il LevelPro (acciaio inox) pesa 300g+, il LevelLite (alluminio) parte da 120-180g standard. Su auto da corsa dove il peso è critico, la differenza è significativa. Se il vincolo applicativo è il peso, LevelLite è obbligatorio. LevelPro è la scelta solo per applicazioni industriali dove robustezza acciaio inox è prioritaria.
I serbatoi motorsport sono quasi sempre a forma irregolare per sfruttare ogni spazio del chassis. Senza tank profiling il sensore restituisce solo altezza del liquido, non volume reale. La differenza può essere del 20-30% — abbastanza per sbagliare un pit stop. Sempre configurare il profilo via software GSlevel prima della prima gara.
Anche se il LevelLite è simulation-tested per 50g shock e EN60945 vibrazioni, ogni installazione meccanica ha le sue specificità. Test di shake e vibrazione di 30-60 minuti in officina con simulazione delle condizioni di gara verifica integrità del montaggio, sigillatura, integrazione con il data logger. Pochi minuti che evitano problemi in pista.
Per UAV con serbatoi piccoli irregolari, kart con vincoli di spazio, GT con attacchi non standard, la versione standard LevelLite potrebbe non essere ottimale. Il servizio Gill Custom Level Sensors sviluppa versioni dedicate (sonda angolata, microformat, attacchi speciali) anche per piccoli volumi. Ignorare questa opzione significa accettare compromessi non necessari.
L'output 0,25-4,75V è ideale ma in ambiente con elettronica racing densa (ECU, alternatore, igniter) può essere soggetto a disturbi EMC. Per cavi lunghi (oltre 2-3 metri) o vicini a sorgenti rumorose, considerare twisted pair schermato o passare alla versione 4-20 mA disponibile su LevelPro. Il LevelLite non ha 4-20 mA standard ma può essere richiesto custom.
L'accuratezza ±1% @ 50% FSD è statica (a serbatoio fermo). In corsa, lo sloshing del carburante causa variazioni dinamiche di lettura, indipendenti dal sensore. La soluzione è il filtro digitale del data logger (media mobile su 1-2 secondi) o l'utilizzo di catch tank dedicati per misure non-sloshing. Errore comune: incolpare il sensore di letture instabili dovute al fluido in movimento.
Il LevelLite è specificamente progettato per motorsport e UAV per due ragioni: peso ridotto (alluminio invece di acciaio inox 316) e accuratezza superiore (±1% @ 50% FSD invece di ±2% FSD). In motorsport ogni grammo conta, e in UAV il peso è ancora più critico (impatta direttamente su autonomia e payload). L'accuratezza superiore permette pianificazione precisa dei pit stop in endurance e gestione esatta del carburante in volo. Il LevelPro rimane indicato per veicoli commerciali e mezzi industriali dove robustezza acciaio inox e ambiente marino sono critici.
Sì. Il LevelLite è compatibile con benzine racing standard (95, 98, 100 RON), benzine racing speciali ad alto numero di ottani, blend benzina/olio per 2 tempi (testato per 95 Octane Petroleum con 2% full synthetic oil mix nel caso UAV Penguin B), bioethanol blend, kerosene aviazione (per UAV con motori turbine). Il principio capacitivo non dipende dalle proprietà chimiche del fluido ma dalla costante dielettrica, garantendo compatibilità ampia. Per fluidi speciali consigliamo verifica preliminare contattando M.C.A.
Sì, è una delle applicazioni principali. Il LevelLite fornisce output 0,25-4,75V (max 10V) compatibile con la maggior parte dei data logger motorsport: Bosch Motorsport (M4, MS6), MoTeC (ADL3, C127, EDL3), Cosworth (Pi Toolbox, ICD), Magneti Marelli (logger MTM-3, MTM-4), AIM (EVO5, MXM, Solo). Per sistemi con bus CAN, è possibile valutare il LevelPro o LevelLite con interfaccia CAN J1939. Il sensore include un secondary output open collector programmabile come allarme basso livello carburante per il pilota.
Sì, ed è una delle applicazioni di nicchia più documentate Gill. Il caso reale Penguin B di UAV Factory dimostra che Gill ha realizzato un sensore custom di soli 60g per il record mondiale di volo con velivolo senza pilota di piccola classe (54½ ore di volo, record battuto del 43%). La nuova microelettronica Gill offre il 50% di space saving rispetto all'elettronica standard, con corrispondente riduzione di peso. Per UAV con vincoli particolarmente stringenti, il servizio Gill Custom Level Sensors realizza versioni microformat con elettronica remota dal sensore.
Sì. Gill ha un servizio dedicato Custom Level Sensors per OEM motorsport. Casi reali documentati includono il custom threaded oil level sender M20 x 1.5 sviluppato per un costruttore globalmente riconosciuto di auto sportive e da corsa GT, sonda monitoraggio profondità 169.5mm, accuratezza 0,5%, IP68, fino a 125°C. Anche il caso UAV Penguin B è stato custom: sonda angolata, montaggio laterale invece di top-mount, microelettronica dedicata. Per richieste OEM contattare M.C.A. con specifiche meccaniche e funzionali: coordinano con il team Gill per fattibilità tecnica e quotazione.
I serbatoi motorsport sono spesso a forma irregolare per sfruttare ogni spazio disponibile nel chassis (serbatoi a forma di cassetto, di L, di Z, inclinati per il baricentro basso). Il LevelLite supporta la funzione tank profiling tramite software gratuito GSlevel: si carica un file CSV con la sezione trasversale del serbatoio, e il sensore restituisce il volume reale di carburante invece della semplice altezza. Funzione preziosa per pianificazione pit stop precisa: la differenza tra volume reale e altezza misurata può essere del 20-30% in serbatoi a geometria complessa.
Sì. Il LevelLite è simulation-tested per shock fino a 50g in 60m/s e vibrazioni continue secondo EN60945 (standard marina mercantile, particolarmente severo). Costruzione solid-state senza parti in movimento elimina i punti deboli tipici dei galleggianti meccanici (cursori che saltano, bracci che si piegano, contatti che si rompono). Il caso reale UNLV Baja SAE conferma il funzionamento in condizioni estreme: vibrazioni elevate, atterraggi pesanti dopo salti, urti aerei. Il sensore mantiene precisione in tutte queste condizioni perché il principio capacitivo non è influenzato da accelerazioni meccaniche.
Questa pagina è la specializzazione applicativa Gill per motorsport e UAV. Per altri approfondimenti della linea Gill liquid level sensors:
Per richieste tecniche o quotazioni custom OEM motorsport e UAV, contattare M.C.A.: forniamo consulenza specifica per applicazioni racing (auto, moto, kart, marine) e UAV (droni, paramotor, velivoli senza pilota), accesso al servizio Gill Custom Level Sensors per sensori dedicati, supporto integrazione con data logger e autopiloti.
Hai un'auto da corsa, una moto da gara, un kart, un drone o un UAV dove serve misura precisa di carburante o olio motore con vincoli di peso e affidabilità estremi?
Inviaci i dati dell'applicazione (tipo di veicolo, fluido da misurare, dimensioni e forma del serbatoio, peso massimo accettabile per il sensore, sistema di data acquisition o autopilota a cui collegare il sensore) e ti supportiamo nella scelta tecnica. Come distributore esclusivo Italia di Gill Sensors & Controls forniamo: LevelLite standard con consegna rapida da magazzino, accesso al servizio Gill Custom Level Sensors per applicazioni speciali (sonda angolata, microformat 60g, attacchi non standard, output dedicati), kit demo per prove preliminari, supporto tecnico in italiano per integrazione con data logger motorsport e autopiloti UAV.
