Sensore di livello militare MIL-STD
Gill LevelDefend qualificato DEF STAN / MIL STDs — Distribuzione esclusiva Italia
Gill LevelDefend qualificato DEF STAN / MIL STDs — Distribuzione esclusiva Italia
I sensori di livello militari MIL-STD non sono semplicemente "sensori industriali più robusti": sono strumenti qualificati secondo standard militari rigorosi (MIL-STD-810 per test ambientali, MIL-STD-461 per compatibilità elettromagnetica, DEF STAN UK, STANAG NATO) che devono continuare a funzionare in condizioni che farebbero cedere qualsiasi prodotto civile: shock balistici, vibrazioni di tiro armi di bordo, escursioni termiche da -40°C a +125°C, impatti meccanici, contaminazione NBC, salinità marina, sand and dust del deserto.

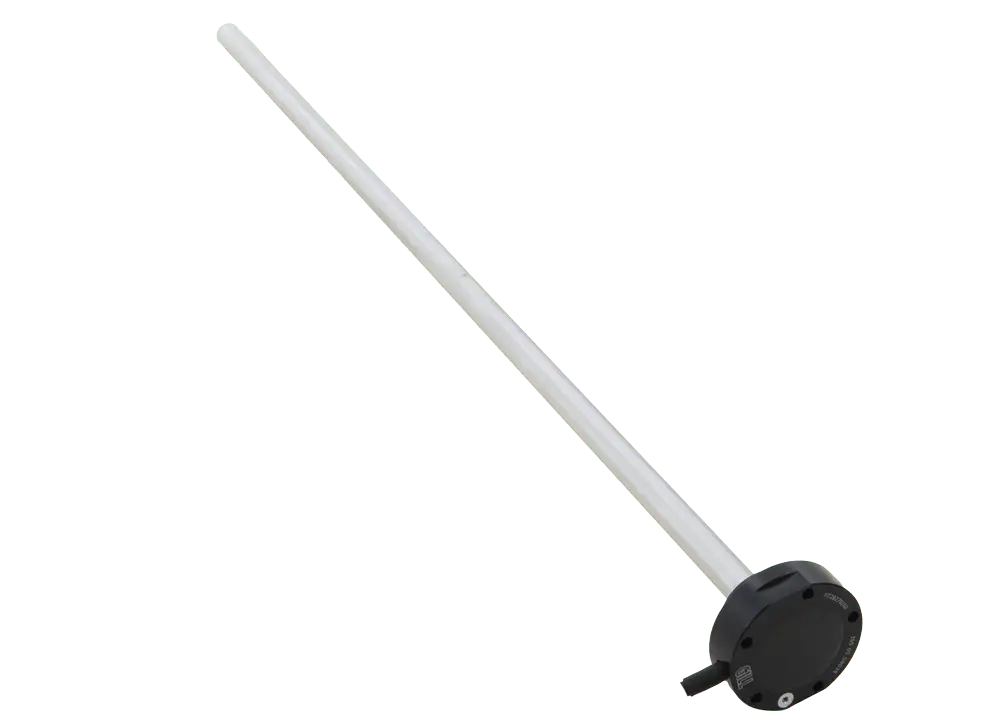

Il Gill LevelDefend è il sensore di livello capacitivo qualificato DEF STAN / MIL STDs per applicazioni difesa: combat vehicles, armoured personnel carriers, autonomous helicopters, logistic military vehicles, fuel systems militari. Costruzione in alluminio rinforzato, alimentazione 18-32V DC (standard 24V veicoli militari), output 4-20 mA immune a disturbi EMC severi, IP67, range temperatura -40°C / +125°C. La filosofia "fit and forget" Gill diventa qui non un beneficio commerciale ma un requisito operativo: in combattimento non si fa manutenzione.
Il caso più rappresentativo è il British Army Terrier: 4 sensori liquid level custom Gill (engine oil, coolant, transmission, final drive oil) installati su un armoured digger di 30 tonnellate con vita utile dichiarata di 30 anni. Per applicazioni con vincoli ancora più stringenti, Gill ha sviluppato sensori custom come quello dell'autonomous helicopter: sonda angolata 60°, peso 80g, accuratezza 0,25%, sviluppato in 6 settimane. M.C.A. è distributore esclusivo Italia di Gill Sensors & Controls.
Il sensore di livello capacitivo Gill LevelDefend per applicazioni militari è qualificato DEF STAN / MIL STDs ed è in uso documentato su combat vehicles e armoured personnel carriers. Costruzione in alluminio rinforzato, costruzione solid-state senza parti in movimento, output 4-20 mA standard militare (immune EMC), IP67. Range temperatura -40°C / +125°C. Tank depths fino a 1000 mm. Alimentazione 18-32V DC (standard 24V veicoli militari). Casi reali documentati: British Army Terrier (multi-function armoured digger 30 tonnellate, 4 sensori custom liquid level + 3 position sensors, connettore D38999, vita utile 30 anni); autonomous helicopter (sonda angolata 60°, peso 80g, accuratezza 0,25%, sviluppato in 6 settimane). Compatibile con carburanti militari (gasolio F-54, JP-5, JP-8, F-34 NATO), oli motore e idraulici, refrigeranti. M.C.A. distributore esclusivo Gill Italia.
I sistemi destinati ad uso militare non devono essere solo affidabili e durevoli, ma sopravvivere senza inflessibilità a calore, vibrazioni, shock balistici e ambiente avverso. Su un combat vehicle o un mezzo corazzato è vitale conoscere sempre il livello esatto del carburante per garantire la sicurezza operativa continua. Il sensore può inoltre avvertire di problemi di affidabilità dell'attrezzatura tracciando i livelli di refrigerante e olio.
Le sfide tecniche uniche del settore difesa sono multiple e spesso compresenti:
Il galleggiante meccanico tradizionale è completamente inadatto al settore difesa: parti in movimento che si rompono al primo shock balistico, letture instabili in marcia, manutenzione frequente. Solo la tecnologia capacitiva solid-state Gill offre l'affidabilità richiesta dalla difesa, ed è per questo che il LevelDefend è installato in combat vehicles e armoured personnel carriers con qualifiche DEF STAN / MIL STDs stringenti.
Il LevelDefend è progettato e prodotto da Gill specificamente per applicazioni difesa, partendo dalla tecnologia capacitiva consolidata della gamma e aggiungendo le qualifiche e robustezza richieste dal settore militare:
Sensori installati in fuel systems di veicoli militari qualificati DEF STAN UK e MIL STDs americani. Specifiche di test: MIL-STD-810 (test ambientali), MIL-STD-461 (EMC), DEF STAN 00-35, DEF STAN 59-411. Per programmi NATO con qualifica STANAG, il servizio Gill Custom realizza versioni dedicate qualificate al programma specifico.
Costruzione in alluminio di alta qualità con elettronica completamente sigillata solid-state. Nessuna parte in movimento: niente da rompere sotto shock balistici e vibrazioni di tiro. Output stabile e ininterrotto. Pre-calibrato in fabbrica, pronto all'uso.
Output 4-20 mA analogico è lo standard de-facto delle applicazioni militari per la sua immunità a disturbi EMC severi su lunghi cavi all'interno del veicolo. Resistente a interferenze elettromagnetiche di radio militari, sistemi di guerra elettronica, dispositivi di comunicazione tattica.
Operatività garantita da -40°C (operazioni in zone artiche, esercitazioni invernali) a +125°C (deserto, motori militari ad alta temperatura, zone tropicali). Compensazione di temperatura di fabbrica, nessuna ricalibrazione necessaria al variare delle condizioni operative.
Protezione IP67 standard contro polveri (sand and dust del deserto) e immersione in acqua. Conforme a severe environmental tests e Defence Standard EMC tests. Resistente a contaminazione NBC, salinità marina, fluidi militari aggressivi.
Versione standard LevelDefend disponibile per tank depth fino a 1000 mm, sufficiente per la maggior parte dei serbatoi carburante di combat vehicles, armoured personnel carriers, mezzi logistici militari. Per applicazioni con serbatoi più profondi o forme particolari, il servizio Gill Custom realizza versioni dedicate.
Il Terrier è un multi-function armoured digger progettato e costruito nel Regno Unito per svolgere una grande varietà di ruoli: rimozione ostacoli e mine, apertura e mantenimento di percorsi, scavo, movimento terra e altri compiti del genio militare. È un veicolo strategico del British Army.
In contesti operativi del genere, l'affidabilità dipendibile è essenziale. Monitorare e controllare i sistemi sofisticati richiede sensori che continuino a funzionare e fornire output affidabili in queste condizioni di sfida estrema.
Gill è stato chiamato a fornire una suite di sensori per liquid level e position sensing, basata sull'affidabilità consolidata delle sue tecnologie solid-state, capacitive e induction. Sono stati prodotti 4 sensori liquid level custom per:
In aggiunta, sono stati ingegnerizzati 3 sensori non-contact linear position per steering position, brake wear e final drive locations.
| Parametro | Specifica British Army Terrier |
|---|---|
| Materiale | Acciaio inox |
| Connettore | Military specification D38999 integrato (MIL-DTL-38999) |
| Lunghezze | Variabile da 125 mm a 580 mm |
| Mounting | Inverted (invertito) con filettatura M22 x 1.5 |
| Vita utile dichiarata | 30 anni |
| Grado di protezione | IP67 |
| Range temperatura operativa | -40°C / +125°C |
| Conformità | Severe environmental tests + Defence Standard EMC tests |
| Isolamento elettrico | Negative supply e signal isolati dal metal housing |
| Resistenza elettrica | Resistente a 28V positive supply applicato alla housing e probe |
Tra i 3 sensori position, il terzo è particolarmente innovativo: progettato specificamente per misurare la position del final drive secondary brake release mechanism. Si tratta di un dual purpose sensor che misura simultaneamente:
Specifiche tecniche del brake wear sensor: range di misura 5 mm con accuratezza ±0,1 mm, output PWM (Pulse Width Modulation) con voltage range 0>4,2V e duty cycle range 10%-90%. Vita utile 30 anni, IP67, -40°C/+125°C, conformità Def-Stan EMC.
Il caso British Army Terrier è applicabile a programmi militari italiani con caratteristiche analoghe:
Per ognuna di queste realtà, il servizio Gill Custom Level Sensors permette di sviluppare sensori dedicati al programma specifico con connettori militari italiani (MIL-V-22759, NAV-50-9700) o NATO (STANAG), qualifica al programma di belonging, MOQ accessibili anche per piccoli volumi tipici del settore difesa italiano.
Un secondo caso che illustra la capacità Gill di sviluppare sensori custom MIL-STD per applicazioni con vincoli geometrici estremi è il fuel level sensor per autonomous helicopter. Le sfide erano specifiche delle applicazioni airborne militari:
Gill ha sviluppato un sensore custom con sonda angolata: la sonda è montata a 60° rispetto alla mounting flange, permettendo l'installazione attraverso la side wall del serbatoio invece che dall'alto. Il sensore monitora la full depth del serbatoio sotto il mounting point, fornendo ai flight engineer informazioni accurate e ripetibili in real-time.
Specifiche tecniche del sensore autonomous helicopter:
| Parametro | Specifica autonomous helicopter |
|---|---|
| Tipologia | Custom angled probe sensor |
| Angolo della sonda | 60° rispetto al mounting flange |
| Mounting | Side wall del serbatoio (laterale, non top-mount) |
| Peso totale | 80g (compatto e leggero per mantenere payload capability) |
| Output | Configurable analogue 0-5V |
| Accuratezza | 0,25% (la più alta accuratezza della linea Gill) |
| Alimentazione | 12-32V DC |
| Elettronica | Fully integrated (no modulo esterno) |
| Tempo di sviluppo | 6 settimane dal design alla consegna |
| Tank profiling | Output utilizzabile con look-up table per serbatoi forma irregolare |
Il dato dei 6 settimane è particolarmente significativo: dimostra che il servizio Gill Custom Level Sensors è organizzato per sviluppi rapidi tipici dei programmi militari moderni, dove i tempi di reazione sono critici. Per sensori più complessi (con qualifiche DEF STAN o MIL-STD complete) i tempi sono naturalmente più lunghi (6-16 settimane), ma sempre realistici.
Questa applicazione angled è uno dei tanti unmanned systems fuel and oil level sensors sviluppati recentemente da Gill — segnale che il settore UAV militari e aerospace defence è un'area di forte specializzazione Gill.
Combat vehicles, main battle tanks, infantry fighting vehicles, armoured personnel carriers, multi-function armoured diggers (caso Terrier). Sensori per fuel level, engine oil, coolant, transmission oil, final drive oil. Vita utile pari a quella del veicolo (25-40 anni).
Autocarri pesanti militari, cisterne mobili militari per rifornimento carburante, autoveicoli logistici di brigata, mezzi di trasporto truppe. Sensori carburante per fleet management militare, monitoraggio consumi missione, antifurto in zone operative.
Helicopter autonomi militari, UAV tactical, MALE (Medium Altitude Long Endurance) drones, droni di pattugliamento. Caso reale: angled fuel sensor 60° per autonomous helicopter, peso 80g, accuratezza 0,25%. Per UAV con vincoli ancora più stringenti, vedere anche LevelLite con servizio Custom microformat.
Lanciatori missili semoventi, artiglieria semovente (SP guns), sistemi di difesa aerea mobile. Sensori per fluidi idraulici (sistemi di puntamento), carburante motore, refrigerante. Resistenza a vibrazioni di tiro estreme. Pertinente per programmi MBDA Italia, Leonardo Land Forces.
Motovedette militari, fregate, navi pattugliatori, mezzi anfibi. Compatibilità EN60945 marina mercantile + Defence Standard. Sensori per fuel oil, lub oil, coolant in macchine principali e ausiliarie. Per programmi Marina Militare Italiana con Fincantieri.
Stazioni di rifornimento campali (FARP — Forward Arming and Refuelling Point), serbatoi mobili militari, sistemi di trasferimento carburante in operazione. Sensori per controllo livelli durante operazioni di rifornimento di emergenza, gestione logistica carburante in scenari operativi remoti.
Generatori militari da campo, gruppi elettrogeni per basi mobili e comando avanzato, alimentazione tattica radar e telecomunicazioni. Sensori carburante per monitoraggio autonomia missione e pianificazione rifornimenti.
Veicoli per forze speciali, mezzi tactical, veicoli light recon. Custom sensors per applicazioni con vincoli particolari di stealth, peso, dimensioni. Servizio Gill Custom Level Sensors particolarmente adatto a piccoli volumi e specifiche dedicate.
| Parametro | Valore |
|---|---|
| Modello | Gill LevelDefend (military grade) |
| Principio di misura | Capacitivo solid-state senza parti in movimento |
| Costruzione | Alluminio rinforzato di alta qualità |
| Qualifiche | DEF STAN UK, MIL STDs USA, Defence Standard EMC tests |
| Accuratezza | ±2% FSD @ 20°C (versioni custom fino a 0,25%) |
| Range temperatura operativa | -40°C / +85°C standard (custom -55°C/+125°C disponibili) |
| Output principale | 4-20 mA (standard militare immune EMC) |
| Alimentazione | 18-32V DC (compatibile con sistemi 24V veicoli militari) |
| Corrente assorbita | > 30 mA |
| Risoluzione | 10-bit |
| Lunghezza sonda | Da 100 mm in su (versione Terrier 125-580 mm con custom) |
| Tank depth massimo | 1000 mm standard (custom oltre disponibili) |
| Attacchi montaggio | SAE 5-bolt standard, M22 x 1.5 disponibile (caso Terrier), connettori MIL custom |
| Orientamento | Top o invertito (caso Terrier in installazione invertita) |
| Connettori militari | D38999 (caso Terrier), ITT Cannon CB, Souriau JBX/8STA, Glenair custom |
| Grado di protezione | IP67 standard (IP68/IP69k disponibili Custom) |
| Resistenza shock | 50g+ (testato simulation per applicazioni difesa) |
| Conformità EMC | Defence Standard EMC tests, MIL-STD-461 (custom), DEF STAN 59-411 |
| Isolamento elettrico | Negative supply e signal isolati dal housing (Terrier custom) |
| Vita utile dichiarata | 30 anni in applicazioni custom (caso Terrier documentato) |
| Fluidi compatibili | F-54 gasolio militare, JP-5/JP-8/F-34 NATO, oli militari, refrigeranti, fluidi idraulici |
| Calibrazione | Calibrato in fabbrica, no ricalibrazione necessaria |
| Custom development time | Da 6 settimane (caso autonomous helicopter) a 16 settimane (qualifiche complete) |
Per programmi militari italiani con specifiche dedicate (NAV-50-9700, MIL-V-22759, STANAG NATO), il servizio Gill Custom Level Sensors realizza versioni qualificate al programma con documentazione test completa, certificati di conformità e tracciabilità materiali. M.C.A. coordina il processo di specifica, sviluppo e qualifica.
Il panorama delle qualifiche militari per sensori può essere complesso. Ecco una mappa semplificata degli standard più rilevanti per la specifica di un sensore di livello militare:
| Standard | Origine | Cosa qualifica |
|---|---|---|
| MIL-STD-810 | USA Department of Defense | Test ambientali (temperatura, umidità, shock, vibrazione, sand and dust, immersione, pioggia) |
| MIL-STD-461 | USA Department of Defense | Compatibilità elettromagnetica (EMC) per equipaggiamenti militari |
| MIL-DTL-38999 | USA Department of Defense | Connettori militari miniature ad alta densità (utilizzato nel caso Terrier) |
| DEF STAN 00-35 | UK Ministry of Defence | Test ambientali equivalente UK del MIL-STD-810 |
| DEF STAN 59-411 | UK Ministry of Defence | EMC militare equivalente UK del MIL-STD-461 |
| STANAG NATO | NATO | Standard di interoperabilità (es. STANAG 2895 climatic conditions, STANAG 4569 protection levels) |
| NAV-50-9700 | Marina Militare Italiana | Standard per equipaggiamenti navali italiani |
| F-34 / NATO Single Fuel | NATO | Carburante singolo NATO (kerosene per aerei e veicoli) |
Il LevelDefend standard è qualificato per DEF STAN e MIL STDs (le qualifiche di base per il settore difesa). Per programmi specifici che richiedono qualifiche più stringenti o test su condizioni operative particolari (NBC, alta quota, deserto estremo), il servizio Gill Custom Level Sensors sviluppa versioni dedicate con qualifica al programma, e M.C.A. supporta la documentazione tecnica per la fase di approvazione del programma militare italiano.
Il servizio Gill Custom Level Sensors per applicazioni difesa segue un processo strutturato che M.C.A. coordina come distributore esclusivo Italia:
Per programmi italiani con tempi più stretti, il servizio Custom può essere accelerato a 6-8 settimane totali (come dimostrato dal caso autonomous helicopter), purché le specifiche siano chiare al kick-off e non si richiedano qualifiche formali a laboratorio esterno.
I veicoli militari moderni sono ambienti elettromagnetici severi (radio tattiche, sistemi guerra elettronica, scrambler). Un sensore con uscita non immune EMC dà letture instabili durante operazioni radio. Il LevelDefend con 4-20 mA è la scelta corretta. Versioni custom DEF STAN 59-411 / MIL-STD-461 per programmi sensibili.
Il caso Terrier richiedeva isolamento di negative supply e signal dal metal housing, con resistenza a 28V applicato alla housing. Requisito tipico di programmi UK e USA che molti sensori commerciali non rispettano. Specificare sempre i requisiti di isolamento al kick-off del progetto.
Il LevelDefend standard è qualificato per "DEF STAN / MIL STDs" generici. Per programmi che richiedono qualifica formale al MIL-STD-810 method specifico (es. method 514.6 vibration), serve versione custom con test report dedicato. Errore frequente: pensare che LevelDefend standard sia automaticamente accettato in qualsiasi programma militare.
I connettori militari (D38999, MIL-DTL-26482, ITT Cannon CB) sono parte integrale della qualifica del sensore. Cambiare connettore dopo lo sviluppo richiede ri-qualifica. Specificare il connettore prescritto dal programma all'inizio del progetto.
I programmi militari italiani hanno tipicamente cicli di approvazione di 6-12 mesi tra kick-off e qualifica formale. Pianificare l'integrazione del sensore considerando questi tempi. Per scadenze strette, il servizio Custom Gill può sviluppare in 6-8 settimane (caso helicopter), ma la qualifica formale del programma rimane sotto controllo del cliente militare.
I veicoli militari restano in servizio 25-40 anni: i sensori devono essere disponibili come ricambio per decenni. Gill garantisce supporto a lungo termine sulla gamma standard. Per varianti custom, valutare con il cliente la strategia di logistic support: stockpile dedicato, controllo configurazione, gestione obsolescenza componenti elettronici.
Un sensore di livello militare MIL-STD è uno strumento di misura del livello (carburante, olio motore, refrigerante, fluidi idraulici) qualificato per applicazioni difesa secondo gli standard militari MIL-STD-810 (test ambientali), MIL-STD-461 (compatibilità elettromagnetica), DEF STAN UK e standard NATO. Deve resistere a shock e vibrazioni intense, escursioni termiche estreme (-40°C / +125°C tipici), impatti meccanici, contaminazione NBC, ambienti salini, sand and dust. Il Gill LevelDefend è qualificato DEF STAN / MIL STDs ed è installato in combat vehicles, mezzi corazzati, autonomous helicopters e logistic military vehicles.
Il LevelDefend è specificamente progettato e qualificato per applicazioni militari: alimentazione 18-32V DC standard veicoli militari (24V nominale), output 4-20 mA standard immune a disturbi EMC severi, costruzione in alluminio rinforzato per resistere a shock balistici e vibrazioni di tiro, isolamento galvanico full housing, conformità DEF STAN e MIL STDs. Il LevelPro (acciaio inox 316) è la scelta corretta per veicoli civili off-highway e marine commerciale ma non ha le stesse qualifiche militari. Per programmi difesa il LevelDefend è il prodotto di catalogo, e per requisiti speciali Gill offre Custom Level Sensors qualificati al programma specifico.
Sì. Il LevelDefend è simulation-tested per shock fino a 50g in 60m/s e vibrazioni continue secondo Defence Standard EMC tests. Il caso British Army Terrier conferma il funzionamento su un veicolo armoured digger di 30 tonnellate con velocità 50 mph in zone di combattimento. La tecnologia capacitiva solid-state senza parti in movimento è intrinsecamente più resistente a shock balistici rispetto a galleggianti meccanici (che si rompono al primo colpo significativo). Il sensore mantiene precisione anche durante operazioni di tiro armi di bordo, grazie all'assenza di componenti meccanici sensibili agli impulsi di pressione.
Sì. Il caso British Army Terrier documenta l'integrazione del connettore D38999 (MIL-DTL-38999), uno dei connettori militari più diffusi per applicazioni veicolari e aeronautiche difesa. Gill supporta anche altri connettori militari standard (ITT Cannon CB, Souriau JBX/8STA, Glenair custom) tramite servizio Custom Level Sensors. Per programmi specifici italiani (NAV-50-9700, MIL-V-22759) o NATO (STANAG), Gill realizza versioni dedicate con connettore prescritto. La qualifica del connettore è parte integrale della qualifica del sensore.
Il caso British Army Terrier specifica una vita utile dichiarata di 30 anni per i 4 sensori liquid level custom installati nel mezzo (engine oil, coolant, transmission, final drive oil). 30 anni è la vita utile tipica di un veicolo militare: il sensore è progettato per durare quanto il veicolo, senza necessità di sostituzione programmata. Questo è coerente con la filosofia "fit and forget" Gill (no parti in movimento, no manutenzione) e con i requisiti di logistica militare che vogliono ridurre al minimo le sostituzioni di componenti durante la vita operativa del mezzo. Per applicazioni con cicli di vita più brevi (UAV tactical, mezzi temporanei) il LevelDefend standard offre comunque pluriennale affidabilità.
Sì. Il servizio Gill Custom Level Sensors è particolarmente attivo nel settore difesa, con casi reali documentati: 4 sensori custom per British Army Terrier (engine oil, coolant, transmission, final drive in lunghezze 125-580 mm con D38999 connector e mounting M22x1.5 invertito); sensore angolato 60° per autonomous helicopter (peso 80g, accuratezza 0,25%, alimentazione 12-32V, sviluppato in 6 settimane). Per programmi italiani con Leonardo, Iveco Defence Vehicles (Bolzano), OTO Melara, MBDA Italia, contattare M.C.A.: coordiniamo con il team Gill per fattibilità tecnica, qualifica al programma, MOQ accessibili e tempi di sviluppo realistici (tipicamente 6-16 settimane dal kick-off alla consegna).
Sì, con verifica preliminare. Il LevelDefend è progettato per i carburanti militari standard e civili usati nei veicoli difesa: gasolio militare F-54, kerosene aviazione JP-5 (Marina), JP-8 (Aeronautica USA), F-34 (NATO Single Fuel Concept), JP-4 (storico), benzine racing per veicoli speciali. Il principio capacitivo non dipende dalle proprietà chimiche del fluido ma dalla sua costante dielettrica. Per fluidi non standard o con additivi militari speciali (es. fuel-water emulsion contraerea, additivi anti-statici JP-8+100) consigliamo verifica preliminare contattando M.C.A. per coordinamento con il team Gill R&D.
Questa pagina è la specializzazione applicativa Gill per applicazioni militari MIL-STD. Per altri approfondimenti della linea Gill liquid level sensors:
Per richieste tecniche o quotazioni custom OEM per programmi militari italiani (Leonardo, Iveco Defence Vehicles, OTO Melara, CIO, MBDA Italia, Beretta Defence Technologies, Marina Militare con Fincantieri), contattare M.C.A.: coordiniamo con il team Gill per fattibilità tecnica, qualifica al programma specifico, supporto alla documentazione di approvazione.
Hai un programma militare italiano (Forze Armate, Marina, Aeronautica, programmi NATO) con esigenza di sensori di livello qualificati MIL-STD/DEF STAN?
Inviaci la specifica del programma (tipo di veicolo o sistema, fluidi da misurare, qualifiche richieste, connettori militari prescritti, vita utile target, tempistiche di sviluppo) e ti supportiamo nel processo. Come distributore esclusivo Italia di Gill Sensors & Controls forniamo: accesso al servizio Custom Level Sensors per sensori dedicati al programma con sviluppo 6-16 settimane, coordinamento tecnico con il team R&D Gill per specifiche, supporto alla documentazione di qualifica (test report DEF STAN/MIL-STD, certificati di conformità, tracciabilità materiali), logistic support a lungo termine (25-40 anni come tipico per programmi militari), kit demo per validazione preliminare.
