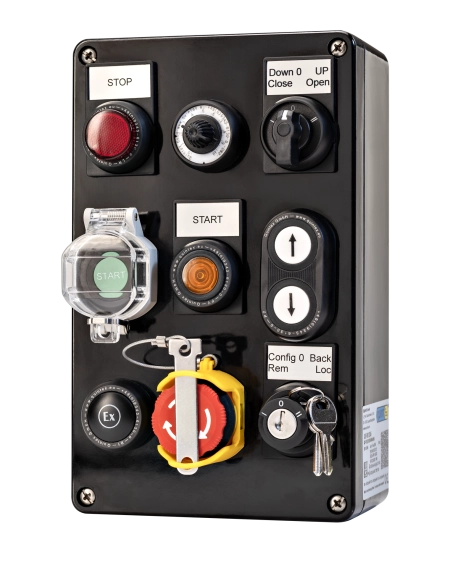

Pulsantiere ATEX e stazioni di controllo locale
Antideflagranti Ex de / Ex e per zone 1, 2, 21, 22 – Personalizzabili e certificate ATEX, IECEx, EAC
Antideflagranti Ex de / Ex e per zone 1, 2, 21, 22 – Personalizzabili e certificate ATEX, IECEx, EAC
Le pulsantiere ATEX antideflagranti (in tedesco Befehls- und Meldegeräte, in inglese local control stations) sono apparecchiature elettriche certificate per il comando, la segnalazione e la misura locale in zone con atmosfere potenzialmente esplosive. Forniamo pulsantiere completamente personalizzabili per zone ATEX 1, 2, 21, 22, configurabili con un'ampia gamma di moduli operativi: pulsanti singoli e doppi, pulsanti di emergenza a fungo, selettori a 2 e 4 poli, selettori a chiave, spie luminose LED, pulsanti luminosi combinati, potenziometri, amperometri e voltmetri analogici.
I moduli sono costruiti secondo i modi di protezione Ex de (combinato antideflagrante + sicurezza aumentata, il più diffuso per pulsantiere di potenza) e Ex e (sicurezza aumentata pura per circuiti di segnalazione). Tutti i moduli hanno marcatura standard II 2G Ex de IIC Gb / II 2D Ex tD A21 IP66, certificazioni ATEX, IECEx, EAC TC-RU, range di temperatura ambiente -55°C / +60°C, vita meccanica di 1.000.000 di cicli, terminali in argento da 2,5 mm² per tensioni fino a 250 VAC.
M.C.A. fornisce pulsantiere ATEX completamente personalizzabili sulla base dei requisiti del cliente: dimensioni e materiale della custodia (alluminio, acciaio inox, poliestere rinforzato GRP), numero e tipologia di moduli, etichette personalizzate con incisione laser, accessori di protezione contro azionamenti accidentali, eventuali certificazioni internazionali aggiuntive. Distribuiamo prodotti di un produttore tedesco specializzato con gamma standard ampia e capacità di sviluppo custom per applicazioni speciali.
Le pulsantiere ATEX e stazioni di controllo locale per zone pericolose 1, 2, 21, 22 sono apparecchiature certificate per comando e segnalazione in atmosfere esplosive. Modi di protezione: Ex de (combinato) e Ex e (sicurezza aumentata). Marcatura: II 2G Ex de IIC Gb / II 2D Ex tD A21 IP66. Certificazioni: ATEX, IECEx, EAC TC-RU. Moduli disponibili: pulsanti singoli e doppi (P1, P2), pulsanti emergenza fungo (P3, P4, P6, P7, Y0 con chiave), selettori a 2 poli (K, S), selettori a 4 poli, selettori a chiave (Y5, Y6), spie luminose LED 5 colori, pulsanti luminosi, potenziometri (100Ω-2MΩ), amperometri e voltmetri analogici. Range temperatura -55°C/+60°C, IP66, terminali argento 2,5mm², 1.000.000 cicli. Personalizzabili: dimensioni custodia, materiale (alluminio/inox/GRP), etichette con incisione laser, accessori di protezione. Settori: oil & gas, chimico, petrolchimico, farmaceutico, alimentare con polveri, trattamento rifiuti e biogas, verniciatura.
Le pulsantiere ATEX impiegano due modi di protezione principali, spesso combinati nello stesso prodotto per ottimizzare prestazioni e costi. La scelta del modo di protezione dipende dalla zona di installazione, dall'assorbimento elettrico dei moduli, dalla tipologia di applicazione.
Il modo Ex de è il più diffuso per pulsantiere ATEX di potenza. Combina due tecniche in compartimenti separati della stessa custodia:
Il modo Ex de garantisce piena compatibilità con le applicazioni di potenza tipiche di pulsantiere industriali: avviamento e arresto motori, comando valvole motorizzate, attivazione sistemi di sicurezza, circuiti di emergenza con commutazione di carichi.
Il modo Ex e (sicurezza aumentata) è impiegato per circuiti a basso assorbimento: spie luminose LED (consumo ≤ 1 W), strumenti di misura, segnalazioni acustiche e visive senza commutazione di potenza. La custodia previene l'innesco aumentando la sicurezza dei componenti interni con criteri costruttivi rinforzati, senza necessità di compartimenti antideflagranti.
In una pulsantiera tipica, i moduli di segnalazione (spie LED, voltmetri) possono essere realizzati in Ex e mentre i moduli di potenza (pulsanti che commutano correnti significative) sono in Ex de. La combinazione razionale dei due modi nella stessa custodia ottimizza prestazioni, ingombri e costi.
La gamma QX-0201/QX-0202/QX-0203/QX-0205 comprende tutti i moduli necessari per realizzare pulsantiere ATEX complete. Tutti i moduli condividono caratteristiche elettriche comuni: tensione nominale fino a 250 VAC / 110 VDC, corrente massima 16 A (AC12 a 250 V), terminali in argento da 2,5 mm², vita meccanica 1.000.000 cicli, IP66, range di temperatura -55°C / +60°C.
I pulsanti singoli (QX-0201-P1) e doppi (QX-0201-P2) sono i moduli base per qualsiasi pulsantiera. Il pulsante doppio permette di realizzare due funzioni (tipicamente START e STOP) in poco spazio, riducendo le dimensioni della custodia. Sono disponibili in oltre 30 combinazioni di colori e simboli per la testa del pulsante:
| Colore | Simboli/testi disponibili | Applicazione tipica |
|---|---|---|
| Verde | vuoto, I, ON, START, EIN | Avviamento, attivazione |
| Rosso | vuoto, O, OFF, STOP, AUS | Arresto, disattivazione |
| Bianco | vuoto, II, ↑, ↓, START, STOP, FW, BW, ↑↑ | Comandi neutri, avanzamento/ritorno |
| Giallo | vuoto, II | Reset, attenzione, manutenzione |
| Nero | vuoto | Funzioni generiche |
| Blu | vuoto | Funzioni speciali, controllo |
Tutti i pulsanti sono certificati II 2G Ex de IIC Gb / II 2D Ex tD A21 IP66 per zone 1, 2, 21, 22. Disponibili in due tipologie di montaggio: montaggio dietro guida DIN 35mm (codice 60-62) o montaggio su coperchio spessore 1-6mm (codice 70-72). Le ultime due cifre del codice identificano lo schema di contatti (combinazioni N/O e N/C).
I pulsanti di emergenza a fungo sono i moduli più critici di una pulsantiera ATEX per quanto riguarda la safety. Disponibili in 5 versioni distinte per coprire tutte le esigenze di stop emergenza:
Pulsante di arresto di emergenza classico, rosso con anello giallo di segnalazione. Si attiva premendo, si rilascia tirando manualmente. Conforme allo standard EN 60947-5-5 per dispositivi di arresto di emergenza. È la versione più diffusa per stop emergenza in impianti industriali.
Pulsante di emergenza a fungo con manopola da 40mm, rilascio a rotazione (twist-to-release). Più sicuro contro azionamenti accidentali del rilascio rispetto al P3, perché richiede una rotazione deliberata. Indicato per impianti con possibili contatti involontari del personale.
Versione con manopola di emergenza da 55mm, sempre con rilascio a rotazione. Il fungo più visibile e più facile da azionare in situazioni di emergenza, anche con guanti spessi. Consigliato per ambienti con DPI obbligatori (raffinerie, piattaforme offshore).
Versione del pulsante fungo in colore nero (non emergenza), utilizzato per funzioni di reset, comandi speciali, attivazioni manuali che richiedono il formato fungo per facilità d'azionamento. Stessa robustezza meccanica e certificazioni dei modelli emergenza.
Pulsante di emergenza a fungo con chiave estraibile in entrambe le posizioni (premuto/rilasciato). Lo sblocco richiede la chiave, evitando ripristini non autorizzati dopo un intervento di emergenza. Tipico in impianti dove serve documentare/autorizzare la ripartenza dopo un evento di safety.
I selettori a 2 poli permettono commutazioni a 2 o 3 posizioni. Disponibili con manopola in due dimensioni: Ø 39mm (codice K) o Ø 60mm (codice S, più visibile e azionabile con guanti). Schemi di commutazione disponibili:
| Schema commutazione | Codice (Ø 39mm) | Codice (Ø 60mm) | Applicazione tipica |
|---|---|---|---|
| 0-I-II (3 posizioni stabili) | QX-0201-K4 60 03 | QX-0201-S4 60 03 | Selezione 3 modalità |
| I-0-II (3 posizioni con centrale) | QX-0201-K4 62 04 | QX-0201-S4 62 04 | Avanti/Stop/Indietro |
| 0-I (2 posizioni stabili) | QX-0201-K6 62 01 | QX-0201-S6 62 01 | ON/OFF semplice |
| I-II (2 posizioni) | QX-0201-K6 60 02 | QX-0201-S6 60 02 | Selezione 2 modalità |
| 0 . I (con ritorno a molla) | QX-0201-K8 60 05 | QX-0201-S8 60 05 | Comando momentaneo |
Le etichette della maniglia possono essere modificate (ultime due cifre del codice) per adattare la posizione e il riferimento al sistema in uso, mantenendo lo schema contatti invariato.
I selettori a 4 poli permettono commutazioni più complesse con un singolo modulo. Schemi di contatto disponibili: 2 NC + 2 NO, 4 NC, 4 NO, 1 NC + 3 NO, 3 NC + 1 NO. Sono utilizzati per applicazioni dove serve commutare contemporaneamente più circuiti (es. selezione modo manuale/automatico con cambio sorgente alimentazione, attivazione doppia logica di sicurezza).
I selettori a chiave ATEX aggiungono un livello di sicurezza per comandi che richiedono autorizzazione esplicita. La chiave può essere estratta in entrambe le posizioni, permettendo di lasciare un comando in stato selezionato e proteggerlo da modifiche non autorizzate. Disponibili in due varianti di commutazione: Y6 (0-I) per ON/OFF con autorizzazione, Y5 (I-0-II) per selezione 3 posizioni con autorizzazione. Tipici in applicazioni di safety, manutenzione, modi speciali (bypass automatismi).
Le spie luminose LED ATEX sono moduli di segnalazione visiva per indicare stati operativi (alimentazione presente, ciclo attivo, allarme, errore, ecc.). La tecnologia LED garantisce elevata luminosità (visibili anche alla luce diretta del giorno), basso consumo (≤ 1W) e vita utile di 100.000 ore (oltre 10 anni di funzionamento continuo).
| Colore | Codice montaggio rail | Codice montaggio coperchio | Significato standard |
|---|---|---|---|
| Rosso | QX-0202-LR60x | QX-0202-LR70x | Allarme, errore, stop |
| Verde | QX-0202-LG60x | QX-0202-LG70x | OK, ciclo normale, run |
| Giallo | QX-0202-LY60x | QX-0202-LY70x | Avviso, manutenzione |
| Blu | QX-0202-LB60x | QX-0202-LB70x | Stato speciale, diagnostica |
| Bianco | QX-0202-LW60x | QX-0202-LW70x | Generico, neutro |
Voltaggi disponibili (suffisso x del codice): x=1 per 20-250V AC/DC (versione standard), x=2 per 250-400V AC (alimentazione di potenza), x=3 per 12-28V AC/DC (sistemi a basso voltaggio, alimentazione da PLC).
I pulsanti luminosi ATEX combinano in un singolo modulo la funzione di pulsante (commutazione) e di spia luminosa (segnalazione). Sono utilizzati quando si vuole indicare visivamente lo stato di un comando (es. pulsante che si illumina quando attivo). Disponibili nei 5 colori standard, con schemi di contatto NC o NO, vita meccanica 300.000 cicli (inferiore al pulsante semplice per la presenza dell'elettronica LED, ma comunque adeguata per applicazioni industriali tipiche).
I potenziometri ATEX sono moduli rotativi a regolazione manuale 0-100%, utilizzati per impostare valori di setpoint, regolazioni di velocità, soglie di allarme. Sono disponibili in 14 valori di resistenza standard, da 100 Ω a 2 MΩ, per coprire tutte le applicazioni di regolazione tipiche dei sistemi industriali:
| Resistenza | Codice articolo | Applicazione tipica |
|---|---|---|
| 100 Ω | QX-0203-DWx01 | Sensori bassi (Pt100, calibrazioni) |
| 1.000 Ω (1k) | QX-0203-DWx04 | Riferimenti standard, regolazioni base |
| 10.000 Ω (10k) | QX-0203-DWx07 | Setpoint controlli industriali |
| 100.000 Ω (100k) | QX-0203-DWx10 | Riferimenti analogici PLC |
| 1.000.000 Ω (1M) | QX-0203-DWx13 | Circuiti ad alta impedenza |
| 2.000.000 Ω (2M) | QX-0203-DWx14 | Applicazioni speciali, calibrazioni |
Tensione nominale massima 200 VDC, potenza massima 0,1 W, certificati ATEX/IECEx/EAC per zone 1, 2, 21, 22. Codice x=6 per montaggio rail, x=7 per montaggio su coperchio.
Gli amperometri e voltmetri ATEX sono strumenti di misura analogici a lancetta certificati per installazione in zone pericolose 1, 2, 21, 22. Sono utilizzati in quadri di distribuzione locali, pannelli operatore di linea e applicazioni dove serve visualizzazione locale immediata di tensioni e correnti senza dover ricorrere a sistemi di telemetria o display digitali. Sono prodotti di nicchia tecnica ma indispensabili in molte applicazioni industriali.
Caratteristiche tecniche: classe di precisione 1,5, fattore di sovraccarico 2x o 5x (per gestire sovracorrenti di avviamento di motori senza danneggiamento), terminali da 2,5 mm² in argento, IP66, range temperatura -55°C/+60°C, marcatura II 2G Ex e IIC Gb / II 2D Ex tD A21 IP66 (modo Ex e perché senza commutazione di potenza).
| Range di misura | Codice articolo | Applicazione tipica |
|---|---|---|
| 0 - 25 V AC | QX-0205-MV25 | Circuiti ausiliari, controllo |
| 0 - 40 V AC | QX-0205-MV40 | Sistemi a 24V, illuminazione locale |
| 0 - 150 V AC | QX-0205-MV150 | Reti monofase 110V |
| 0 - 250 V AC | QX-0205-MV250 | Reti monofase 230V (Italia) |
| 0 - 500 V AC | QX-0205-MV500 | Reti trifase 400V industriali |
Per correnti basse (fino a 30 A), la misura è diretta: lo strumento è inserito in serie nel circuito, senza necessità di trasformatore di corrente. Range disponibili: 0-1/2A, 0-4/8A, 0-5/10A, 0-10/20A, 0-15/30A. Il doppio valore indica il fattore di sovraccarico 2x (es. 0-1A nominale con scala fino a 2A per sovracorrenti).
Per correnti elevate (oltre 30 A), la misura avviene tramite trasformatore di corrente esterno (TC) con secondario 1A o 5A. Lo strumento è tarato sulla corrente primaria nominale del TC. Sono disponibili 17 range, da 0-1A fino a 0-1200 A (con fattore 2x) o fino a 0-3000 A (con fattore 5x). Coprono tutte le applicazioni industriali tipiche: alimentazioni di potenza per motori, distribuzione di linea, sottocentri elettrici.
Versione speciale per misura di segnali analogici 4-20 mA, tipici dell'automazione di processo. Il segnale 4-20 mA è lo standard industriale per la trasmissione di valori di processo (temperatura, pressione, livello, portata) da sensori distribuiti al sistema di controllo. Lo strumento permette la visualizzazione locale del segnale in zona pericolosa, utile per diagnostica, calibrazione, controllo manuale durante manutenzione.
Range disponibili: 0-20/40 mA (QX-0205-MMA11) e 4-20/40 mA (QX-0205-MMA12), entrambi con fattore di sovraccarico 2x.
Gli strumenti analogici a lancetta sono spesso preferiti agli strumenti digitali in ambienti industriali per tre motivi: lettura immediata della tendenza (la lancetta mostra subito se un valore sta salendo o scendendo, mentre un display digitale richiede di leggere e confrontare numeri), maggiore robustezza in ambienti con vibrazioni e temperature estreme, nessuna necessità di alimentazione ausiliaria per i modelli direttamente in misura.
Oltre ai moduli operativi, sono disponibili numerosi accessori che completano la pulsantiera e ne migliorano sicurezza, identificazione e usabilità:
Etichette per identificazione dei moduli con incisione laser su richiesta. Disponibili in due formati: standard per pulsanti e selettori, larghe per selettori a 4 poli e applicazioni complesse. Permettono di documentare la funzione di ogni modulo con testo personalizzato (es. "POMPA P-101 START", "VALVOLA V-205 APRI").
Sportelli con coperchio trasparente apribile, con o senza chiusura a chiave, per evitare azionamenti accidentali. Tipici per pulsanti che azionano funzioni critiche (avviamento motori grandi, attivazione valvole di blocco) dove un'azionamento errato avrebbe conseguenze importanti.
Chiusure di sicurezza specifiche per pulsanti di emergenza (QX-02/4019/2 e QX-02/4019/2+9), che impediscono l'uso accidentale e, nelle versioni "+9", permettono di bloccare il pulsante emergenza in stato premuto con un arco di sicurezza, per documentare un intervento di emergenza in corso.
Etichette adesive da incollare sulla superficie sotto il pulsante: etichetta STOP rotonda (QX-02/4003/1) o trasversale (QX-02/4003/2). Conformi ai colori standard di safety EN 60204-1 per identificazione dispositivi di arresto di emergenza.
Chiave a bussola dedicata per il montaggio dei moduli operativi su coperchio. Garantisce serraggio corretto senza danneggiare le filettature certificate Ex.
Parte a sbalzo per pulsanti di paranchi, gru, mezzi di sollevamento, e applicazioni con pulsantiere mobili. Compatibile con pressacavi M25 per cablaggio del cavo flessibile di alimentazione.
Raffinerie, piattaforme offshore, terminali di stoccaggio, distribuzione carburanti. Stazioni di controllo locale per pompe, compressori, valvole motorizzate, blocchi di emergenza. Pulsantiere con range temperatura -55°C/+60°C per installazioni esterne in climi estremi.
Impianti di sintesi, stoccaggio solventi, reattori. Stazioni di controllo locale per agitatori, pompe dosaggio, sistemi di emergenza, comandi valvole. Materiale custodia in acciaio inox per ambienti chimicamente aggressivi.
Sintesi principi attivi, manipolazione solventi infiammabili, polveri organiche fini. Pulsantiere con superfici lavabili per cleanability, materiali compatibili con sanificazioni, stop emergenza con chiave per documentazione di lotto.
Silos farine, zuccheri, amidi, latte in polvere. Pulsantiere zona 21/22 per comandi a piè di silo, scarico polveri, attivazione cicli pulizia. Custodia in inox per pulibilità.
Digestori biogas, recupero gas da discarica, impianti di trattamento. Pulsantiere zona 1 per metano, idrogeno solforato, comandi valvole di intercettazione, stop emergenza per intervento operatore.
Cartiere, impianti di pellet, segherie. Pulsantiere zona 21/22 per polveri di legno e cellulosa combustibili, comandi macchine di linea, stop emergenza.
Cabine di verniciatura industriale con vapori di solventi infiammabili. Pulsantiere zona 1/2 per comandi di cabina, attivazione ventilazione, blocchi di sicurezza, controllo impianti di nebulizzazione.
Produzione esplosivi industriali, fuochi d'artificio, propellenti. Pulsantiere zona 1 con stop emergenza con chiave (Y0) per comandi che richiedono autorizzazione esplicita, esemplificazione completa di safety functions.
Paranchi, gru e carrelli elevatori per uso in zone classificate. Pulsantiere mobili con sbalzo (QX-02/4009-25), pressacavi M25, certificazione completa per applicazioni dinamiche con vibrazioni e movimentazioni continue.
Le pulsantiere ATEX vengono fornite completamente personalizzate sulla base dei requisiti applicativi del cliente. La configurazione segue una procedura strutturata in 5 fasi:
Per ogni progetto possiamo fornire disegno meccanico della pulsantiera con disposizione moduli, schema elettrico di principio, distinta materiali con codici prodotto, certificati di tutti i componenti. Il tempo di consegna tipico per pulsantiere personalizzate è di 4-8 settimane, in funzione della complessità e del numero di certificazioni richieste.
Per amperometri di motori, il fattore di sovraccarico 2x è insufficiente: i motori in avviamento hanno correnti di spunto 5-7 volte la nominale. Usare strumenti con fattore 5x o dimensionare il range nominale del 30% sopra l'effettivo.
Una pulsantiera Ex de NON è una custodia interamente Ex d. La parte di terminazione cavi è Ex e e ha requisiti diversi (passaggi cavo certificati Ex e, distanze di isolamento). Errori di interpretazione portano a installazioni non conformi.
Un passaggio cavo non certificato o di tipo non corretto invalida la certificazione dell'intera pulsantiera. È un componente critico, non un accessorio. La selezione dei pressacavi va fatta in fase di progettazione, non in cantiere.
Pulsantiere con etichette "AVVIO" senza riferimento a quale macchina o impianto controllano sono fonti di errore operativo. L'incisione laser permette di documentare con precisione (es. "POMPA P-101 START") anche su grandi quantità di moduli identici.
In ambienti ad alto rischio (esplosivi, raffineria) il ripristino dello stop emergenza dovrebbe richiedere autorizzazione documentata. Il pulsante Y0 con chiave evita ripristini non autorizzati e crea una traccia di chi ha sbloccato il sistema.
Le versioni standard sono certificate -55°C/+60°C, ma applicazioni in pieno sole estivo possono superare i +60°C interni alla custodia. Verificare la temperatura interna effettiva e prevedere ombreggiature o ventilazione naturale se necessario.
Una pulsantiera ATEX (o stazione di controllo locale ATEX) è un'apparecchiatura elettrica certificata secondo la direttiva 2014/34/UE per il comando e la segnalazione in zone con atmosfere esplosive. Contiene pulsanti, selettori, spie luminose, eventualmente strumenti di misura, all'interno di una custodia certificata Ex. Si usa in oil & gas, petrolchimico, chimico, farmaceutico, alimentare con polveri combustibili, trattamento rifiuti e biogas, verniciatura, industria del legno: ovunque sia necessario un comando locale di un macchinario o di un processo in zona pericolosa.
Ex de è un modo di protezione combinato: la parte di potenza dei moduli (contatti che commutano corrente) è in custodia Ex d (antideflagrante), mentre la parte di terminazione cavi è in Ex e (sicurezza aumentata). È il modo più diffuso per pulsantiere di potenza in zone 1 e 2. Ex e (sicurezza aumentata pura) è usato per moduli a basso assorbimento come spie luminose o circuiti di segnalazione, dove la commutazione di corrente è limitata. Le pulsantiere standard combinano entrambi i modi nella stessa custodia.
I moduli QX-0201 e seguenti sono certificati per tutte le zone: 1 e 2 per gas/vapori, 21 e 22 per polveri combustibili. La marcatura completa è II 2G Ex de IIC Gb (gruppo gas IIC, il più rigoroso, che include idrogeno e acetilene) e II 2D Ex tD A21 IP66 (zone 21 e 22 polveri). Il range di temperatura ambiente standard è -55°C / +60°C, adatto a installazioni in climi estremi (Siberia, Medio Oriente desertico, alta quota, applicazioni esterne in nord Italia).
Sono disponibili 5 versioni di pulsanti di emergenza ATEX: pulsante fungo a rilascio a tirare (QX-0201-P3, classico stop emergenza con anello giallo, conforme EN 60947-5-5), pulsante fungo nero standard (QX-0201-P4), pulsante fungo a rilascio a rotazione piccolo 40mm (QX-0201-P6) e grande 55mm (QX-0201-P7), pulsante fungo con chiave (QX-0201-Y0) per stop emergenza con sblocco solo via chiave. Tutti certificati ATEX, IECEx, EAC TC-RU per zone 1, 2, 21, 22, IP66, vita meccanica 1.000.000 cicli.
Sì, le pulsantiere sono completamente personalizzabili. Si configurano in base ai moduli necessari (pulsanti singoli/doppi, pulsanti emergenza, selettori a 2/4 poli, selettori a chiave, spie luminose, pulsanti luminosi, potenziometri, strumenti di misura), alle etichette dei pulsanti (colori standard verde/rosso/giallo/bianco/nero/blu, simboli I/O/START/STOP/frecce, testi personalizzati con incisione laser), agli accessori protettivi (sportelli di sicurezza, chiusure a chiave per emergenza), alle dimensioni e materiale della custodia (alluminio, inox, GRP).
Sì. Sono disponibili amperometri e voltmetri ATEX a lancetta (strumenti analogici) certificati per zone 1, 2, 21, 22. Range completi: voltmetri AC da 0-25V a 0-500V, amperometri AC/DC con misura diretta da 0-1A a 0-30A, amperometri AC con trasformatore di corrente da 0-1A fino a 0-1200A o 0-3000A (con fattore di sovraccarico 2x o 5x). Classe di precisione 1,5. Sono accessori meno comuni ma indispensabili per quadri di distribuzione in zone Ex dove serve visualizzazione locale di tensioni e correnti.
Ampia gamma di colori e simboli: verde (con simboli vuoto, I, ON, START, EIN), rosso (vuoto, O, OFF, STOP, AUS), bianco (vuoto, II, frecce ↑↓, START, STOP, FW, BW), giallo (vuoto, II), nero, blu. I testi possono essere personalizzati con incisione laser su richiesta. Le spie luminose LED sono disponibili in 5 colori (rosso, verde, giallo, blu, bianco) con voltaggio configurabile (12-28V AC/DC, 20-250V AC/DC, 250-400V AC). Conformità ai colori standard di sicurezza secondo EN 60204-1.
Sì. I pulsanti, selettori, spie e strumenti di misura forniscono segnali elettrici standard (contatti puliti N/O e N/C, segnali analogici per potenziometri, segnali 4-20 mA per strumenti di misura digitali) compatibili con qualsiasi sistema di automazione di processo: PLC industriali, sistemi DCS, quadri di controllo dedicati, sistemi SCADA. La connessione avviene tramite cavi certificati per posa in zona ATEX e passaggi cavo certificati Ex per ingresso nella pulsantiera o nel quadro principale.
Questa pagina è una specializzazione della nostra offerta per ambienti ATEX. Per panoramica completa dei prodotti per zone pericolose:
Per il catalogo tecnico completo con tutti i codici, i disegni meccanici, gli schemi contatti e le tabelle di selezione di tutti i moduli (pulsanti, selettori, spie, potenziometri, strumenti di misura, accessori), consulta il datasheet completo Pulsantiere ATEX e stazioni di controllo locale.
Stai progettando un nuovo impianto in zona ATEX, o devi sostituire pulsantiere obsolete con apparecchiature certificate moderne?
Inviaci i dati di progetto (zona ATEX di installazione, numero e tipologia dei moduli necessari, eventuali stop di emergenza, strumenti di misura locali, certificazioni internazionali aggiuntive richieste, materiale e dimensioni della custodia preferiti) e ti supportiamo nella configurazione completa della pulsantiera. Forniamo disegno meccanico, schema elettrico, distinta materiali, certificati di tutti i componenti per documentazione di progetto. Tempo tipico di consegna 4-8 settimane in funzione della complessità.
