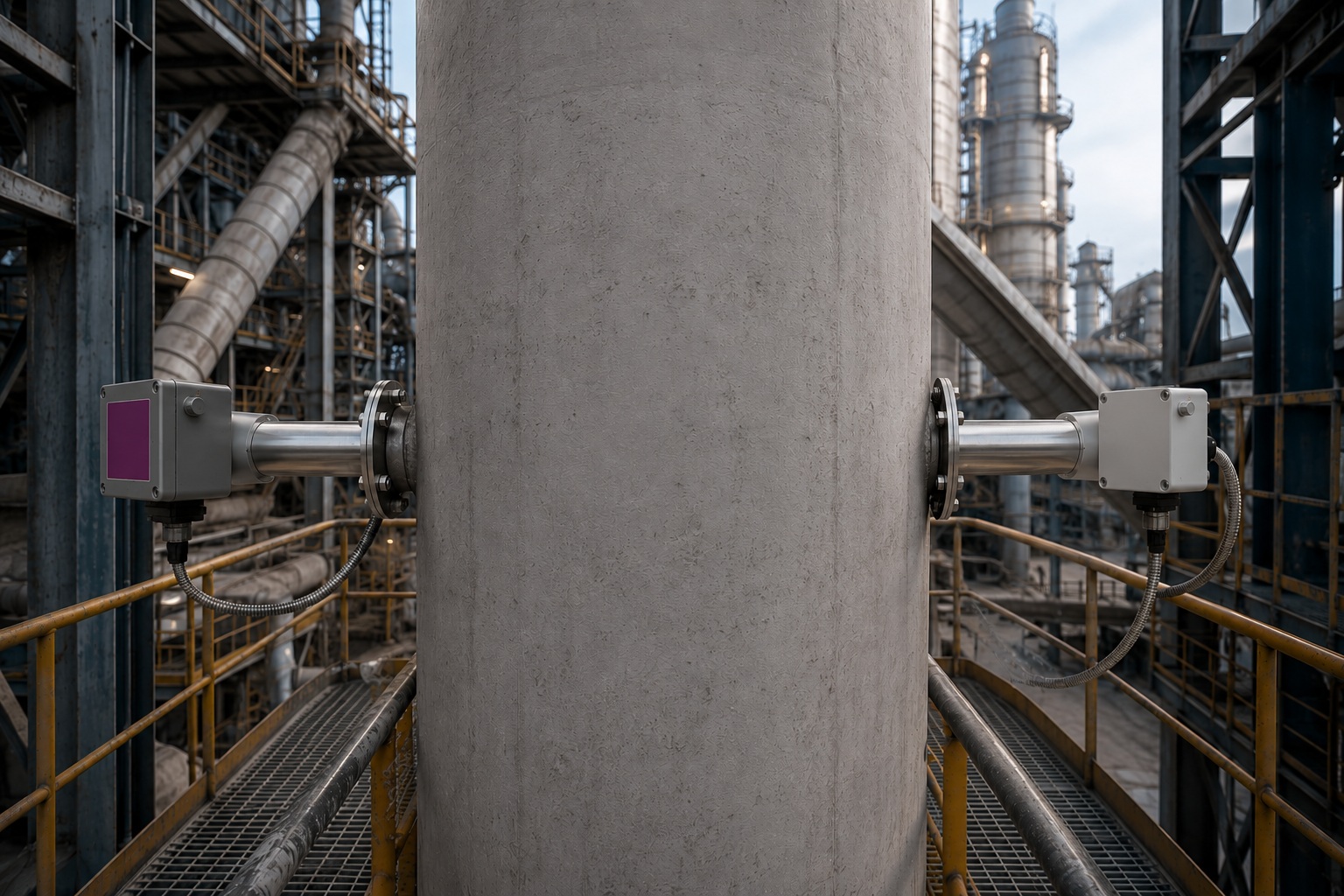

Opacimetro / polverimetro ottico laser ad alta temperatura per process monitoring di depolveratori post-forno, by-pass cloruri, raffreddatore clinker e mulini — fino a 700°C
Auburn FilterSense (Nederman) · Polverimetro ottico laser dual-mode · Process monitoring cementifero
Il PM Laser di Auburn FilterSense è un polverimetro ottico laser (opacimetro evoluto a tecnologia dual optical) progettato per applicazioni industriali ad alta temperatura. Nei cementifici e impianti di produzione calce trova applicazione naturale per il process monitoring interno dei depolveratori principali: kiln baghouse, by-pass cloruri, raffreddatore clinker, depolveratori dei mulini cemento e dei mulini di crudo. Sono punti di filtrazione critici dove la temperatura supera i 200°C dei triboelettrici, le polveri sono abrasive e/o aggressive (cloruri, alcali, zolfo), i condotti sono di grande diametro (1,5-3 metri) e gli opacimetri tradizionali hanno spesso sensibilità non più adeguata.
Il PM Laser è la scelta tecnica corretta in queste applicazioni grazie a tre caratteristiche: non-contact (nessuna sonda nel flusso, immune a corrosione delle polveri di processo), dual optical (transmission + forward-scattering, sensibilità sotto 0,5 mg/Nm³ vs i 5-10 mg/Nm³ degli opacimetri di prima generazione), fino a 700°C di temperatura processo.
Il PM Laser non è certificato QAL1 secondo UNI EN 15267 e quindi non sostituisce un CEMS al camino regolamentato AIA di un cementificio. Per il camino ufficiale soggetto a SME servono strumenti QAL1 dedicati (PCME QAL991, Sintrol S305QAL, SICK FWE200DH, e in futuro Auburn U3600-QAL1). Il PM Laser è invece la scelta corretta per il process monitoring interno, dove non c'è obbligo QAL1 ma serve visibilità continua sulla qualità della filtrazione. Può anche affiancare il CEMS ufficiale come strumento di backup operativo.
MCA fornisce il PM Laser in Italia con valutazione tecnica gratuita, dimensionamento del percorso ottico LP/XLP in base al diametro del condotto, configurazione su specifiche di temperatura e tipo di polvere, supporto all'integrazione con DCS cementiferi (ABB, Siemens, Honeywell, Yokogawa).
Il cementificio moderno è uno degli ambienti industriali più impegnativi per la strumentazione di monitoraggio polveri. La combinazione di alte temperature, polveri abrasive (clinker), polveri chimicamente aggressive (alcali, cloruri, zolfo del by-pass), condotti di grande diametro, presenza di vapore acqueo, ambienti polverosi su tutta la struttura impianto, mette in crisi le strumentazioni di prima generazione. I responsabili manutenzione e ambiente di un cementificio italiano si trovano tipicamente di fronte a questi quattro problemi ricorrenti.
I sensori triboelettrici DC e AC sono limitati a 200°C, ma i depolveratori post-forno e il raffreddatore clinker operano frequentemente sopra questo limite (200-400°C). Risultato: nessun monitoraggio possibile, o triboelettrici installati al limite con vita operativa molto ridotta.
Molti cementifici italiani hanno opacimetri installati 20-30 anni fa con sensibilità tipica sopra 5-10 mg/Nm³ — adeguata ai limiti di allora, ma insufficiente per le BREF revisionate e per i nuovi limiti AIA più stringenti che richiedono risoluzione di misura sotto 1 mg/Nm³.
Polveri ricche di cloruri/alcali/zolfo del by-pass corrodono rapidamente sonde intrusive e sporcano le ottiche di opacimetri tradizionali a estinzione, costringendo a manutenzioni frequenti. Le polveri di clinker post-cooler sono finissime e abrasive, accentuando il problema.
Strumenti vecchi senza Modbus TCP costringono a soluzioni di gateway esterni per integrarsi con DCS aggiornati ABB 800xA, Siemens PCS7 ecc. Niente diagnostica remota: ogni verifica richiede salita fisica sul condotto in zona ad accesso non immediato.
Il PM Laser risponde a tutti e quattro i problemi: copre fino a 700°C (oltre qualsiasi triboelettrico), sensibilità sotto 0,5 mg/Nm³ grazie al dual optical (oltre 10× più sensibile degli opacimetri tradizionali), non-contact con air-purge delle ottiche per polveri aggressive, Modbus TCP nativo con diagnostica remota integrata.
Il PM Laser è la scelta tecnica corretta per applicazioni cementifere quando ricorrono almeno tre di queste condizioni:
Il PM Laser non è la scelta corretta per: il camino regolamentato AIA con obbligo CEMS QAL1 (servono strumenti certificati come PCME QAL991, Sintrol S305QAL, Auburn U3600-QAL1); piccoli depolveratori operativi a temperatura sotto 90-130°C dove un triboelettrico DC come DYNAguard GM è sufficiente e molto più economico; applicazioni con temperatura processo superiore a 700°C (in tratti caldissimi del forno calce o cementificio, va installato a valle del raffreddamento gas).
Le caratteristiche tecniche del PM Laser più rilevanti per il contesto cementifero italiano sono le seguenti.
Copertura completa di tutti i punti di filtrazione cementiferi: kiln baghouse (180-300°C), raffreddatore clinker post-cooling (200-300°C), by-pass cloruri (300-400°C), depolveratori mulino cemento (80-120°C). Unica strumentazione del cluster MCA con questo range.
Nessuna sonda intrusiva da corroggere o pulire. Adatto a polveri di by-pass cloruri ricche di alcali e zolfo, polveri di clinker abrasive, condizioni di processo aggressive che mettono in crisi sensori triboelettrici e opacimetri intrusivi.
Versioni MP, LP e XLP per diversi diametri di condotto. Il kiln baghouse di un cementificio moderno ha tipicamente condotti di 2-3 metri di diametro che richiedono il percorso XLP. Tutto in un singolo strumento installato a finestra del condotto.
Risoluzione di misura sotto i limiti AIA cementiferi più stringenti. Permette diagnosi precoce di rotture maniche prima che il sistema raggiunga concentrazioni problematiche al camino, riducendo rischio di superamenti e fermo macchina.
L'approccio dual mode (transmission + forward-scattering) garantisce letture stabili anche con polveri stratificate, condizioni di carico variabili tipiche del processo cementifero, vapore residuo nei gas. Vantaggio significativo rispetto agli opacimetri tradizionali single-mode.
Compatibile con tutti i DCS più diffusi nei cementifici italiani: ABB 800xA, Siemens PCS7, Honeywell Experion, Yokogawa Centum, Schneider. Diagnostica remota via Ethernet riduce le visite tecniche sul campo.
Un cementificio italiano moderno ha tipicamente da 5 a 15 punti di filtrazione distribuiti lungo l'intero ciclo produttivo. Il PM Laser trova applicazione corretta in cinque punti chiave dove la combinazione di temperatura, polvere e diametro condotto rende altre tecnologie inadeguate o subottimali.
Il depolveratore principale che tratta i gas di combustione del forno rotativo dopo il preriscaldatore. Filtro centrale del cementificio con condotti grandi e portate elevate.
Sistema di by-pass installato nei cementifici moderni per ridurre l'accumulo di cloruri e alcali nel ciclo del forno. Polveri ricche di KCl, NaCl, CaCl₂ e zolfo, particolarmente aggressive.
Vent baghouse del raffreddatore clinker. Polveri di clinker finissime e altamente abrasive trasportate dall'aria di raffreddamento. Filtro critico per il bilancio termico ed energetico del forno.
Depolveratori dei mulini di macinazione del cemento finito (cement mill) e del crudo prima del forno (raw mill). Filtri di controllo qualità: una rottura significa perdita di prodotto e contaminazione ambientale.
Depolveratori dei silos di stoccaggio clinker e cemento, dei caricamenti automatici, delle linee di confezionamento sacchi e sfuso. Punti dove emissioni diffuse impattano sull'ambiente di stabilimento e sui residenti vicini.
Gli impianti di produzione calce (forni a tino, forni rotanti) e gesso (calcinazione) hanno condizioni operative paragonabili ai cementifici per temperatura, abrasività e dimensione condotti.
Auburn FilterSense ha consolidato negli anni un posizionamento di riferimento nel settore cementiero internazionale, con focus specifico sui pain point della filtrazione: rilevamento precoce di rotture maniche, ottimizzazione del ciclo di pulizia, conformità a Portland Cement MACT e a regolamenti emissivi locali. Le aree di applicazione documentate da Auburn includono kiln baghouses, transfer points, clinker coolers, raw mill baghouses, cement mill baghouses, silo vents e coal mills.
Il caso applicativo tipico è quello di un cementificio con multipli depolveratori e ESP distribuiti sul ciclo produttivo, dove la mancanza di un sistema centralizzato di monitoraggio crea visibilità frammentata sullo stato della filtrazione e induce manutenzione reattiva (intervento dopo l'evento) anziché proattiva (intervento sull'evento incipiente). Auburn propone una soluzione di centralized emissions and baghouse monitoring: PM Laser distribuiti sui punti critici del processo, integrati nel DCS centrale del cementificio, con allarmi configurabili per soglie operative differenti dai limiti di compliance ambientale.
I benefici operativi documentati dal posizionamento Auburn cement includono: eliminazione delle ispezioni visive Method 22 (ispezione visiva dei pennacchi richiesta dalla EPA americana, sostituita da monitoraggio strumentale continuo), prevenzione di emergency outages tramite diagnosi precoce di rotture filtri, miglioramento dell'efficienza di filtrazione con ottimizzazione del ciclo di pulizia maniche, riduzione costi di manutenzione tramite manutenzione predittiva anziché correttiva, incremento product yield riducendo le perdite di prodotto attraverso filtri compromessi.
Per il contesto italiano, l'analogo MACT è il BREF Cement Manufacturing (Best Available Techniques Reference Document) che definisce i BAT-AEL (Best Available Techniques Associated Emission Levels) per i cementifici europei. Il PM Laser è applicabile come strumento di process monitoring interno per ottimizzare la performance della filtrazione e prevenire eventi di non-conformità sul camino regolamentato (dove resta installato il CEMS QAL1 ufficiale).
Fonte: posizionamento Auburn FilterSense settore cement (auburnfiltersense.com/industries/cement). Adattato e contestualizzato da MCA per il pubblico tecnico italiano e il quadro normativo europeo (BREF Cement, AIA cementifero).
L'applicazione del PM Laser in cementifici italiani si inserisce in un quadro normativo articolato. Le norme principali sono le seguenti.
| Norma / Documento | Cosa regola | Applicazione al PM Laser nel cementificio |
|---|---|---|
| BREF Cement Manufacturing (CLM BREF) | Best Available Techniques Reference Document per la produzione di cemento, calce e ossido di magnesio. Definisce i BAT-AEL europei. | Riferimento per i limiti emissivi attesi al camino. Il PM Laser come process monitoring interno aiuta a mantenere performance dentro i BAT-AEL evitando superamenti. |
| Direttiva 2010/75/UE (IED) | Direttiva sulle emissioni industriali. Obbligo di Autorizzazione Integrata Ambientale (AIA) per impianti soggetti, recepita in Italia con D.Lgs 152/2006 parte II. | I cementifici italiani sono tutti AIA. Le prescrizioni AIA includono SME al camino con CEMS QAL1 e spesso richiedono monitoraggio interno di processo per ottimizzazione filtrazione. |
| D.Lgs 152/2006 | Testo Unico Ambiente. Parte V emissioni in atmosfera, parte II AIA. | Quadro nazionale per le emissioni di un cementificio. Il PM Laser non è strumento ufficiale dello SME ma fornisce dato continuo utile per la documentazione AIA. |
| UNI EN 14181 | Procedura di assicurazione qualità per CEMS: QAL1 (certificazione strumento), QAL2 (taratura sito), QAL3 (controllo derive), AST (test annuale). | Si applica al CEMS QAL1 al camino regolamentato. Il PM Laser non rientra nella procedura QAL ma può essere usato come strumento parallelo di monitoraggio interno. |
| UNI EN 15267 | Certificazione di strumenti per il monitoraggio in continuo delle emissioni (QAL1). | Il PM Laser non è certificato EN 15267 e non sostituisce uno strumento QAL1 al camino. |
| UNI EN 13284-2 | Calibrazione QAL2/AST per polveri tramite metodo gravimetrico di riferimento. | Procedura di taratura sito per il CEMS QAL1 ufficiale del camino, non per il PM Laser usato come process monitor interno. |
Nota: BREF Cement è in fase di revisione a livello europeo (procedura Sevilla Process). I valori limite e le BAT possono evolvere nel tempo. La conformità del singolo cementificio va verificata caso per caso con il proprio consulente AIA in base alla specifica autorizzazione regionale.
Molti cementifici italiani hanno opacimetri tradizionali installati 20-30 anni fa su punti di processo interni (depolveratore principale post-forno, raffreddatore clinker, mulino cemento). Sono strumenti di prima generazione, tipicamente opacimetri a estinzione di luce single-mode, che hanno fatto bene il loro lavoro per decenni. Oggi mostrano limiti che il PM Laser supera con una soluzione di drop-in.
| Aspetto | Opacimetri tradizionali di processo (prima generazione, anni '90-2000) |
PM Laser (dual optical, ultima generazione) |
|---|---|---|
| Sensibilità | 5-10 mg/Nm³ tipicamente | <0,5 mg/Nm³ |
| Ottiche con polveri di by-pass | Sporcamento frequente, pulizia manuale | Air-purge, manutenzione ridotta |
| Stabilità con polveri stratificate | Letture instabili (single-mode) | Stabili (dual optical compensa) |
| Comunicazione con DCS moderni | Solo 4-20 mA, gateway esterni | Modbus TCP nativo |
| Diagnostica remota | Assente | Completa via Ethernet |
| Disponibilità ricambi | Critica per modelli >20 anni | Prodotto attuale, supporto OEM |
Il caso tipico di revamp nel cementificio italiano è il seguente: un opacimetro storico installato sul kiln baghouse o sul raffreddatore clinker che inizia a dare problemi (segnali instabili, calibrazioni difficili, ricambi non più disponibili o costosi, mancanza di integrazione con il DCS aggiornato), oppure un cementificio che si trova ad affrontare nuovi limiti emissivi più stringenti (BREF Cement revisionata, AIA con prescrizioni rinnovate) per i quali la sensibilità degli opacimetri originali non è più sufficiente. Il PM Laser è una soluzione di drop-in con prestazioni significativamente migliori.
Va detto onestamente che non sempre il revamp è giustificato: se l'opacimetro di processo esistente funziona bene, opera con margine sui limiti, non c'è esigenza di integrazione DCS evoluta e i ricambi sono ancora disponibili, la sostituzione anticipata non si ripaga. Il PM Laser è un investimento di fascia alta che si giustifica quando le condizioni operative o normative del cementificio sono cambiate rispetto a quando l'opacimetro è stato installato.
Il revamp con PM Laser è applicabile a opacimetri di processo (utilizzati per monitoraggio operativo interno, non come strumento ufficiale dello SME al camino). Se il vecchio opacimetro è il CEMS QAL1 del camino regolamentato, il PM Laser non lo sostituisce: la sostituzione richiede un altro strumento certificato QAL1 (PCME QAL991, Sintrol S305QAL, SICK FWE200DH per gas umidi, e in futuro Auburn U3600-QAL1 distribuito da MCA). Questa distinzione è cruciale per non incorrere in non-conformità AIA.
Il PM Laser è applicabile anche in inceneritori, fonderie, centrali termiche, impianti vetro e altri processi ad alta temperatura. Consulta la pagina prodotto principale del PM Laser per panoramica completa dei settori applicativi.
Per monitoraggio polveri pericolose in ambienti confinati e zone inabitabili (silo room, gigafactory, pigmenti, farmaceutico HPAPI) consulta la pagina applicativa dedicata al containment in ambienti confinati con case study reale Auburn nel settore batterie piombo-acido.
Inviaci i dati dei punti di filtrazione da monitorare: tipo di depolveratore (kiln baghouse, by-pass cloruri, raffreddatore clinker, mulino), diametro condotto e geometria di installazione, temperatura di processo e portata gas, tipo di polvere e composizione (presenza alcali/cloruri/zolfo), integrazione richiesta con il DCS esistente, eventuali vincoli ATEX, e indicazione se l'applicazione è process monitoring interno o revamp di opacimetro esistente. MCA fornisce dimensionamento del percorso ottico LP/XLP, configurazione tecnica e quotazione tecnica basate sui dati reali. Per cementifici con installazioni multi-punto offriamo gestione progetto coordinata.
No. Il PM Laser non è certificato QAL1 secondo UNI EN 15267 e quindi non può essere utilizzato come strumento ufficiale del Sistema di Monitoraggio Emissioni (SME) al camino regolamentato di un cementificio soggetto ad AIA. Per il camino regolamentato AIA serve un CEMS certificato QAL1 (esempi sul mercato italiano: PCME QAL991, Sintrol S305QAL, SICK FWE200DH per gas umidi, e in futuro Auburn U3600-QAL1). Il PM Laser è invece la scelta corretta per il process monitoring interno del cementificio: depolveratori post-forno, by-pass cloruri, raffreddatore clinker, mulini cemento — cioè tutti i punti di filtrazione interni dove non c'è obbligo QAL1 ma serve visibilità operativa continua. Il PM Laser può anche essere installato in parallelo al CEMS QAL1 ufficiale come strumento di backup operativo per controllo interno.
In senso ampio sì, il PM Laser appartiene alla famiglia dei polverimetri ottici per camino comunemente chiamati "opacimetri" nel linguaggio italiano di settore. Tecnicamente però gli opacimetri tradizionali misurano principalmente la trasmittanza (estinzione di luce attraverso il flusso), mentre il PM Laser usa un approccio dual optical che combina transmission e forward-scattering, con sensibilità superiore (sotto 0,5 mg/Nm³) rispetto agli opacimetri di prima generazione. Il PM Laser è quindi posizionabile come evoluzione tecnologica degli opacimetri tradizionali, particolarmente indicato per applicazioni di process monitoring nei cementifici dove il dual optical funziona meglio in presenza di polveri stratificate, alte temperature e condotti di grande diametro.
I depolveratori principali di un cementificio (kiln baghouse, raw mill baghouse) hanno tipicamente condotti di grande diametro (1,5-3 metri o più) per gestire le elevate portate di gas di processo. Per questi condotti si usa tipicamente la versione XLP (extra long path) del PM Laser. Per condotti di dimensioni medie come quelli del raffreddatore clinker post-cooling o dei depolveratori secondari va bene la versione LP (long path). Per piccoli depolveratori puntuali (filtri silos, depolveratori confezionamento) può essere sufficiente la versione MP (medium path). MCA fornisce dimensionamento gratuito basato su diametro condotto, temperatura, concentrazione attesa e geometria di installazione disponibile sul condotto.
Il PM Laser è un sensore non-contact: il fascio laser attraversa il flusso senza che alcuna sonda sia inserita nel condotto. Questo lo rende particolarmente adatto a applicazioni con polveri ricche di cloruri, alcali e zolfo (tipiche del by-pass cloruri di un cementificio moderno) che corroderebbero rapidamente le sonde di sensori intrusivi come i triboelettrici tradizionali. Le ottiche dello strumento sono protette da sistemi di air-purge e sono costruite con materiali resistenti agli ambienti gravosi. Il PM Laser ha installazioni documentate in applicazioni cementifere con polveri aggressive a livello mondiale tramite Auburn FilterSense.
Dipende dall'uso che fai del vecchio opacimetro. Se è un opacimetro di processo non-CEMS (utilizzato per monitoraggio operativo interno del depolveratore post-forno o del raffreddatore clinker, non come strumento ufficiale dello SME al camino), allora sì, il PM Laser è una soluzione moderna di drop-in con prestazioni superiori (dual optical, sensibilità <0,5 mg/Nm³, Modbus TCP nativo, diagnostica remota, range fino a 700°C). Se invece il vecchio opacimetro è il CEMS ufficiale del camino regolamentato AIA, allora il revamp diretto con PM Laser non è possibile perché il PM Laser non è QAL1: dovrai sostituirlo con un CEMS QAL1 certificato. Distinzione importante da fare prima di pianificare il revamp.
Il PM Laser si installa tipicamente in cinque punti di un cementificio per process monitoring interno: 1) Depolveratore principale post-forno (kiln baghouse o ESP) per controllo continuo dello stato del filtro, 2) By-pass cloruri (chloride bypass) dove le polveri sono ricche di alcali e cloruri aggressivi, 3) Raffreddatore clinker (clinker cooler vent) dove la polvere è abrasiva e la temperatura post-cooling può raggiungere 300°C, 4) Depolveratori dei mulini cemento e mulini crudo (cement mill, raw mill) per controllo qualità e protezione filtri, 5) Depolveratori dei silos clinker e cemento e linee di confezionamento per controllo emissioni diffuse interne. Ogni applicazione ha specifiche di percorso ottico, temperatura e tipo di polvere differenti.
Sì. Il PM Laser dispone nativamente di Modbus TCP su Ethernet e 4-20 mA analogico, oltre a relay di allarme dedicati. Si integra senza problemi con i DCS più diffusi nei cementifici italiani (ABB 800xA, Siemens PCS7, Honeywell Experion, Yokogawa Centum, Schneider). La diagnostica remota via Ethernet permette al team di manutenzione di consultare lo stato dello strumento dalla sala controllo senza bisogno di salire sul condotto. Per integrazione con sistemi safety o blocchi automatici di processo si possono usare i relay dedicati di alta concentrazione o di fault diagnostico.
Sì. Gli impianti di produzione calce (forni a tino o forni rotanti) e gesso (calcinazione) hanno condizioni operative simili ai cementifici per quanto riguarda temperatura, abrasività delle polveri e dimensione dei condotti dei depolveratori. Il PM Laser è applicabile a depolveratori post-forno calce, depolveratori dei mulini calce idratata, depolveratori dei calcinatori del gesso. Le temperature di processo nei forni calce possono superare quelle dei cementifici nei tratti più caldi (fino a 700-900°C all'uscita forno), quindi il punto di installazione del PM Laser va dimensionato per essere a valle del raffreddamento gas dove la temperatura rientra nei limiti dello strumento (massimo 700°C).
Il PM Laser ha un design di bassa manutenzione: essendo non-contact non ha sonde da pulire, sostituire o ricalibrare frequentemente come avviene con sensori triboelettrici intrusivi. La manutenzione routinaria si limita alla verifica periodica della pulizia delle ottiche (protette da sistema di air-purge) e ai check di calibrazione di routine. La diagnostica remota via Ethernet permette di rilevare anticipatamente eventuali condizioni che richiederebbero intervento, evitando manutenzioni a guasto. Il TCO (Total Cost of Ownership) su 10 anni di un PM Laser è generalmente inferiore a quello di triboelettrici o opacimetri tradizionali in applicazioni gravose come quelle cementifere.
MCA fornisce supporto end-to-end per progetti di installazione PM Laser in cementifici italiani: valutazione tecnica iniziale gratuita, dimensionamento del percorso ottico in base a diametro condotto e geometria di installazione, configurazione del sistema in funzione della temperatura e tipo di polvere, supporto all'integrazione con il DCS esistente, training del personale operativo e di manutenzione, supporto post-installazione sul territorio italiano. Per progetti multi-punto (un cementificio con 5-10 PM Laser distribuiti su diversi depolveratori) MCA gestisce tipicamente la fornitura come progetto coordinato con sopralluoghi tecnici dedicati e sconti di volume.
