MCA Strumentazione Industriale — Cluster monitoraggio polveri ed emissioni
Polverimetro ottico laser cross-room (opacimetro evoluto a tecnologia dual optical) per containment verification continuo in silo room, stoccaggio polveri pericolose e sale di processo a contenimento
Auburn FilterSense (Nederman) · Polverimetro ottico laser dual-mode · Containment verification

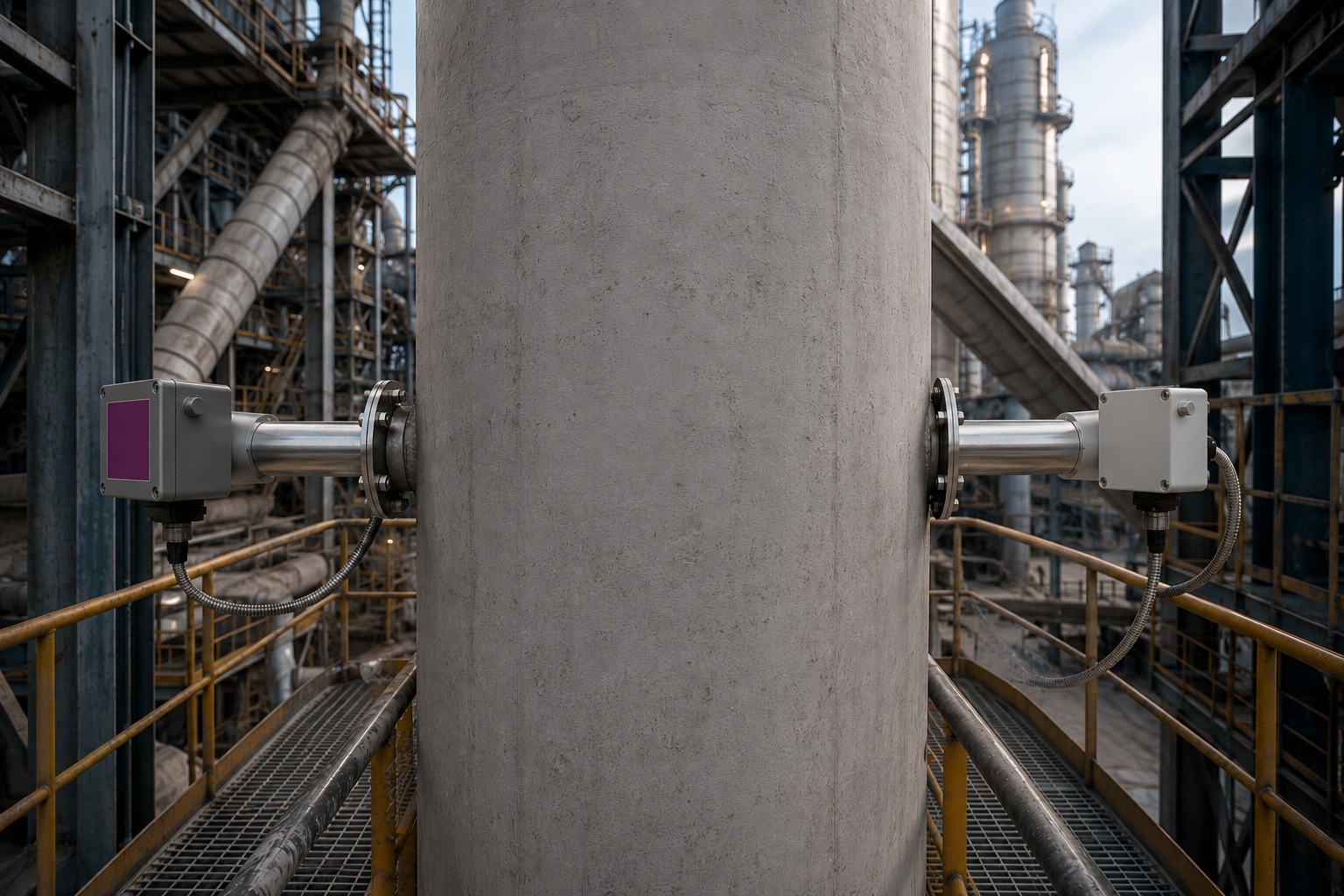

Il PM Laser di Auburn FilterSense è un polverimetro ottico laser (appartenente alla famiglia di strumenti comunemente chiamati "opacimetri" nel linguaggio italiano di settore, ma con tecnologia dual optical più evoluta degli opacimetri tradizionali a sola estinzione di luce). Applicato come monitor cross-room con percorso ottico esteso, fornisce containment verification continua di polveri pericolose airborne in ambienti confinati e zone classificate come inabitabili. Lo strumento è installato a parete in modo permanente, attraversa con il fascio laser l'intera stanza o un settore significativo dell'ambiente confinato, e fornisce dato continuo di concentrazione polvere con segnalazione immediata via relay e Modbus TCP di qualsiasi superamento di soglia configurata.
Questa applicazione è diversa dall'uso classico in-stack su condotti e camini: il driver di acquisto è la sicurezza dei lavoratori e la riduzione delle ispezioni manuali in zone ad alto rischio espositivo, non la conformità emissiva al camino. I settori italiani più rilevanti includono produzione batterie piombo-acido e litio-ione, pigmenti industriali, farmaceutico high-potency, gestione ceneri da termovalorizzazione, stabilimenti Seveso.
MCA fornisce il PM Laser in Italia con valutazione tecnica della geometria di installazione cross-room, dimensionamento del percorso ottico in base alle dimensioni della stanza, configurazione in funzione del tipo di polvere e del TLV target, supporto all'integrazione con sistemi safety esistenti.
In molti impianti industriali italiani esistono aree di stoccaggio o di processo classificate come inabitabili sotto condizioni operative normali: silo room di ossidi metallici, sale di formulazione di pigmenti, capannoni di stoccaggio ceneri da termovalorizzazione, ambienti di processo con presenza di principi attivi farmaceutici ad alta potenza, zone di lavorazione di leghe metalliche con composti pericolosi. In questi ambienti il contenimento delle polveri è garantito da sistemi di filtrazione (bin vent, filtri a maniche, sistemi di estrazione) e da una progettazione costruttiva sigillata.
Tradizionalmente la verifica dell'integrità del contenimento avviene tramite ispezioni periodiche manuali: trimestrali, semestrali, o legate a specifiche procedure operative. Ogni ispezione richiede vestizione completa con DPI di alto livello (tute classe 5/6, respiratori a pressione positiva o autorespiratori, schermi facciali, calzari, guanti chimici), tempi lunghi di ingresso e decontaminazione, presenza di almeno due operatori per motivi di safety, e si conclude con dati istantanei riferiti al solo momento dell'ispezione. Tra un'ispezione e l'altra, eventuali rilasci fuggitivi non vengono rilevati.
Ogni ingresso programmato in zona classificata, anche con DPI completi, comporta un'esposizione residua. La frequenza delle ispezioni periodiche moltiplica questo rischio. La normativa italiana (D.Lgs 81/08 art. 15) impone di ridurre al minimo l'esposizione, non solo di proteggerla.
Una rottura filtro nel bin vent di un silo, un guasto del sistema di estrazione, un upset di processo possono causare un rilascio interno alla stanza che resta non rilevato per settimane o mesi, fino alla successiva ispezione programmata.
DPI monouso a perdere, tempo di vestizione e svestizione, doppia presenza operatore per safety, decontaminazione, gestione rifiuti contaminati. Il costo reale di un'ispezione in zona inabitabile è significativamente superiore al solo tempo-uomo apparente.
Le ispezioni periodiche generano fotografie istantanee dello stato di contenimento, non un record continuo. In caso di evento o di richiesta documentale da ASL, ARPA, o organo di vigilanza, manca la traccia continua dei livelli di polvere ambient.
Il PM Laser, applicato come monitor cross-room, fornisce una risposta diretta a questi quattro problemi. Il dato continuo elimina le finestre cieche, il monitoraggio non intrusivo elimina gli ingressi di sola verifica, l'integrazione SCADA produce evidenza documentale continua, e l'allarme in tempo reale permette intervento immediato in caso di rilascio anomalo.
Le applicazioni in ambiente confinato hanno requisiti tecnici diversi dalle classiche installazioni in-stack su condotti e camini. Il PM Laser è la scelta corretta per containment verification quando ricorrono almeno tre di queste condizioni:
Il PM Laser non è la scelta corretta per: misura puntuale dell'esposizione personale del singolo lavoratore (servono campionatori personali per valutazione VLEP); ambienti molto piccoli o irregolari dove il percorso ottico cross-room non può essere installato dritto; applicazioni dove serve speciation chimica della polvere (PM Laser misura concentrazione totale, non la composizione del singolo metallo).
Le caratteristiche del PM Laser che rendono lo strumento adatto alle applicazioni di containment in ambienti confinati sono parzialmente diverse da quelle che contano per le applicazioni in-stack. Ecco i parametri rilevanti per questo use case.
Versioni LP (long path) e XLP (extra long path) per coprire stanze di stoccaggio, sale silos multipli, ambienti di processo di grandi dimensioni con un singolo strumento installato a parete.
Risoluzione adeguata a generare allarme per applicazioni con polveri a TLV basso. Adatta a containment verification dove serve rilevare anche rilasci di entità modesta prima che raggiungano livelli critici.
Lo strumento non ha sonde inserite nel flusso di polvere. Nessuna contaminazione del sensore con sostanze tossiche, nessuna manutenzione che richieda manipolazione di parti contaminate, nessuna usura legata all'abrasione o alla corrosione delle polveri.
L'approccio dual optical garantisce letture stabili anche con variazioni di temperatura ambient, umidità relativa, pressione, illuminazione di fondo della stanza. Adatto a sale tecniche con condizioni climatiche non strettamente controllate.
Approvazione ATEX/IECEx Zona 2 disponibile per ambienti con presenza occasionale di gas infiammabili. Per Zona 20 o 21 con polveri combustibili la configurazione va verificata caso per caso.
Modbus TCP, Ethernet, 4-20 mA e relay di allarme dedicati per integrazione diretta con sistemi safety, SCADA, DCS. Diagnostica remota via Ethernet riduce gli interventi fisici in zona inabitabile.
Un produttore globale di batterie al piombo-acido ha installato un sistema PM Laser LP per il monitoraggio continuo della concentrazione di particolato airborne all'interno della propria silo room di stoccaggio dell'ossido di piombo. La stanza, completamente sigillata e classificata come inabitabile sotto operatività normale, ospita più silos di stoccaggio alimentati da diversi mulini di ossido, ciascuno dotato di un proprio sistema di filtrazione bin vent.
Le potenziali cause di rilascio di polveri di piombo nell'ambiente erano tre: polveri fuggitive durante i trasferimenti di ossido, malfunzionamenti dei filtri bin vent o rotture delle maniche, upset di processo nei sistemi di trasporto pneumatico. Storicamente la verifica dell'integrità del contenimento avveniva tramite ispezioni manuali programmate trimestrali, con ingresso del personale in piena vestizione DPI secondo procedure OSHA-equivalenti.
Dopo l'installazione, il PM Laser ha monitorato continuativamente la concentrazione di polvere airborne nella silo room, generando allarme via relay dedicato in caso di superamento delle soglie configurate. In tre anni di esercizio il sistema ha generato due soli allarmi, in entrambi i casi correttamente associati a condizioni operative che richiedevano intervento manutentivo. Il manufacturer ha potuto eliminare le ispezioni programmate trimestrali, riducendo significativamente l'esposizione del personale ad ambienti ad alto rischio e i costi associati a procedure di ingresso, DPI, decontaminazione.
L'aspetto rilevante per applicazioni analoghe in Italia: il sistema ha dimostrato sia di non generare falsi allarmi spuri (due allarmi in tre anni, entrambi pertinenti), sia di essere sensibile a condizioni reali di rilascio. È esattamente il bilanciamento richiesto per un sistema di containment verification industriale: trasparenza nei rilasci reali senza il rumore di fondo che renderebbe il sistema ignorabile dall'operatore.
Fonte: case study Auburn FilterSense "Lead-Acid Battery", documentazione tecnica disponibile su richiesta. Il manufacturer è un produttore globale del settore batterie piombo-acido. Il caso è stato adattato e contestualizzato da MCA per il pubblico tecnico italiano.
Il driver di acquisto principale per il PM Laser in applicazioni di containment non è di norma il costo dello strumento, ma il valore generato dall'eliminazione delle ispezioni manuali periodiche in zona inabitabile. La valutazione tipica include:
Costi diretti delle ispezioni: DPI monouso completi (tuta classe 5/6, respiratori, schermo facciale, calzari, guanti chimici), tempo-uomo di vestizione e decontaminazione, doppio operatore richiesto per ragioni di safety, gestione rifiuti contaminati, eventuale supporto medico/igienistico.
Costi indiretti: rischio espositivo residuo per i lavoratori (con costi assicurativi e di sorveglianza sanitaria associati), interruzioni produttive durante l'ispezione, gestione documentale dell'ingresso programmato, formazione periodica sulle procedure di accesso a zone confinate.
Costi non eliminabili: alcune ispezioni resteranno necessarie (es. manutenzione programmata dei filtri stessi, verifiche annuali di sicurezza). Il PM Laser elimina principalmente le ispezioni di sola verifica del contenimento, non gli interventi tecnici sostantivi.
In base a queste voci, in molti casi l'investimento nel PM Laser si ripaga in un periodo ragionevole considerando solo la riduzione delle ispezioni programmate, prima ancora di dare valore alla riduzione del rischio espositivo, che resta il driver normativo prioritario secondo D.Lgs 81/08 art. 15. MCA fornisce su richiesta un foglio di calcolo TCO personalizzabile sui dati specifici dell'impianto del cliente.
Le applicazioni di containment verification cross-room in Italia coprono settori industriali specifici dove la combinazione di polveri pericolose, ambienti sigillati e normativa stringente rende la soluzione particolarmente rilevante.
Lo stoccaggio dell'ossido di piombo in silo room sigillati è il caso applicativo originale del PM Laser in questo settore. Il piombo è stato spostato dal D.Lgs 135/2024 nell'allegato XLIII tra le sostanze tossiche per la riproduzione, con TLV-TWA ACGIH 2025 di 0,05 mg/m³ come Pb. Il monitoraggio continuo è elemento chiave della valutazione del rischio chimico aziendale.
La produzione di celle per batterie agli ioni di litio richiede stoccaggio e movimentazione di polveri di metalli (cobalto, nichel, manganese, litio in vari composti). Le nuove gigafactory in costruzione in Italia rappresentano opportunità green-field per progettazione HSE che includa il containment monitoring continuo come elemento standard sin dalla fase di engineering.
Il settore dei pigmenti industriali utilizza polveri contenenti cromo esavalente, piombo, cadmio, nichel, e altri metalli classificati CMR. Le aree di formulazione e dosaggio richiedono containment rigoroso. Il TLV-TWA del cadmio (frazione inalabile) è 0,01 mg/m³, valore molto basso che richiede monitoraggio continuo dell'integrità del contenimento.
La produzione di high-potency active pharmaceutical ingredients richiede containment rigoroso per esposizione lavoratori. L'OEB (Occupational Exposure Band) di alcuni HPAPI scende sotto 1 µg/m³. Il PM Laser fornisce verifica continua dell'integrità del containment ambient, complementare ai sistemi isolatori e ai cabinet di contenimento primari.
Le ceneri volanti dei termovalorizzatori contengono metalli pesanti, sali di cloro, residui di processi di abbattimento (calce, bicarbonato, carbone attivo). Il loro stoccaggio in silos dedicati richiede monitoraggio del contenimento ambient. Settore in crescita in Italia con i nuovi impianti A2A, Hera, Iren, Acea.
Fonderie e processi metallurgici che lavorano leghe contenenti elementi tossici hanno aree di stoccaggio materie prime e di taglio/movimentazione classificabili come ambienti confinati. Il PM Laser fornisce containment verification in queste aree senza richiedere ingresso di personale per verifica.
Stabilimenti soggetti a Direttiva Seveso III (D.Lgs 105/15) con stoccaggio di polveri classificate pericolose hanno obbligo di sistemi di rilevamento e gestione delle anomalie. Il monitoraggio continuo dello stato di contenimento è elemento del Sistema di Gestione della Sicurezza richiesto dall'allegato B del decreto.
I nuovi impianti italiani di riciclo batterie (litio, piombo) gestiscono polveri pericolose nella fase di smontaggio, frantumazione e selezione. Il containment monitoring nelle sale di processo è critico sia per la sicurezza dei lavoratori sia per la conformità alle BAT del settore recycling.
L'applicazione del PM Laser per containment verification in ambienti confinati si inserisce in un quadro normativo italiano consolidato. Le norme principali con cui interagisce direttamente sono le seguenti.
| Norma / Decreto | Articolo / Allegato rilevante | Applicazione al containment monitoring |
|---|---|---|
| D.Lgs 81/08 Testo Unico Sicurezza | Art. 15, principi generali; Art. 222 definizione VLEP; Art. 223 valutazione rischio chimico | Obbligo di valutazione e riduzione al minimo dell'esposizione. Il monitoraggio continuo riduce ingressi necessari in zona pericolosa. |
| D.Lgs 81/08 Capo II | Art. 234 e seguenti: protezione da agenti cancerogeni, mutageni, reprotossici (CMR) | Obbligo di sostituzione ove possibile, contenimento, riduzione esposizione. Il containment monitoring è parte del sistema di contenimento. |
| D.Lgs 135/2024 | Recepimento Direttiva 2022/431/UE: estende protezione CMR alle sostanze tossiche per la riproduzione. Sposta il piombo nell'allegato XLIII. | Cambia la classificazione del piombo e di altre sostanze; rende ancora più rilevante il containment continuo per impianti che lo movimentano. |
| D.Lgs 105/15 Seveso III | Allegato B: Sistema di Gestione della Sicurezza, sezione "controllo operativo" e "gestione degli scenari incidentali" | Sistemi di rilevamento e segnalazione anomalie nelle aree di stoccaggio sostanze pericolose. Il PM Laser è uno strumento applicabile. |
| D.Lgs 152/06 Testo Unico Ambiente | Parte V: emissioni in atmosfera; AIA (parte II) per impianti soggetti | Per impianti AIA, il containment monitoring contribuisce al sistema di gestione ambientale e alla prevenzione di emissioni diffuse. |
| ATEX 2014/34/UE | Direttiva apparecchi destinati ad atmosfere esplosive (recepita D.Lgs 85/16) | Per ambienti classificati ATEX (zone 20/21/22 polveri o 0/1/2 gas) il PM Laser è disponibile in versione Zona 2 standard. |
| TLV ACGIH 2025 | Riferimento di prassi per VLEP non normati. Recepiti in Italia tramite AIDII. | Riferimenti tecnici per la configurazione delle soglie di allarme del PM Laser (es. piombo 0,05 mg/m³, cadmio 0,01 mg/m³, cobalto 0,02 mg/m³). |
Nota: questa pagina fornisce un inquadramento normativo a fini orientativi. La conformità del singolo impianto va sempre verificata caso per caso con il proprio RSPP, medico competente e consulente normativo, sulla base delle specifiche operative e delle sostanze effettivamente movimentate.
Per il monitoraggio polveri in ambienti confinati esistono diverse alternative tecniche e procedurali. Vediamo come si posizionano rispetto al PM Laser cross-room.
| Approccio | Cosa fa | Limiti rispetto a PM Laser cross-room |
|---|---|---|
| Ispezioni manuali periodiche | Verifica visiva e strumentale puntuale durante ingressi programmati con DPI completi | Esposizione operatore ad ogni ingresso. Finestre cieche tra le ispezioni. Costi DPI e tempo. Documentazione discontinua. |
| Sensori puntuali ambient | Misura concentrazione polvere in un punto specifico della stanza | Copertura limitata al punto di installazione. Un rilascio localizzato distante può non essere rilevato. Per coprire una stanza grande servono sensori multipli. |
| Monitor in-stack del bin vent | Monitor di polveri nello scarico del filtro bin vent, esterno alla stanza | Non rileva rilasci interni alla stanza non legati al bin vent (es. perdite da connessioni, polveri fuggitive durante trasferimenti, rotture in altri punti). |
| Campionatori personali | Campionatori indossati dai lavoratori per misura esposizione personale (D.Lgs 81/08) | Funzione diversa: misurano l'esposizione del singolo operatore, non lo stato di contenimento dell'ambiente. Sono complementari al PM Laser, non alternativi. |
| PM Laser cross-room | Misura continua sulla traiettoria del fascio laser attraverso l'ambiente confinato | Misura concentrazione media lungo il percorso, non speciation. Richiede percorso ottico installabile in linea retta. Fascia di prezzo alta. |
L'approccio raccomandato in molti casi reali è una combinazione: PM Laser cross-room per containment verification continua dell'ambiente, campionatori personali per valutazione VLEP secondo D.Lgs 81/08 quando il personale entra, eventuali sensori puntuali aggiuntivi in punti critici specifici. Il PM Laser sostituisce le ispezioni manuali di sola verifica, non gli altri strumenti di igiene industriale.
Se la tua applicazione è il monitoraggio in continuo di emissioni in un condotto convogliato (post-forno, post-filtro, camino di processo) consulta la pagina prodotto principale del PM Laser dove è descritta l'applicazione in-stack ad alta temperatura nei settori cementifici, inceneritori, fonderie e centrali termiche.
Per applicazioni di filter leak detection sotto i 200°C su filtri a maniche e depolveratori standard, valuta i sensori triboelettrici del cluster MCA: DYNAguard GM per protezione filtro entry/mid range, DustTrend ES per trend monitoring AC con conformità EPA. Per il quadro completo, vai all'hub monitoraggio polveri MCA.
Inviaci i dati dell'ambiente da monitorare: dimensioni della stanza, tipo di polvere stoccata o processata, classificazione della zona (Seveso, ATEX, CMR), TLV o VLEP target, geometria di installazione disponibile (parete-parete in linea retta), integrazione richiesta con sistema safety/SCADA esistente, eventuali vincoli ATEX. MCA fornisce dimensionamento del percorso ottico LP/XLP, configurazione tecnica e quotazione basate sui dati reali della tua applicazione.
Per monitoraggio polveri in ambiente confinato si intende il rilevamento continuo della concentrazione di particolato airborne all'interno di sale o zone industriali sigillate, classificate come inabitabili sotto operatività normale, dove lo stoccaggio o la movimentazione di polveri pericolose espone potenzialmente i lavoratori ad agenti chimici tossici, cancerogeni o reprotossici. Il monitoraggio fornisce containment verification continua e segnalazione immediata di rilasci fuggitivi dovuti a guasti dei sistemi di filtrazione, rotture filtri o upset di processo, evitando ispezioni manuali periodiche in zone ad alto rischio espositivo.
Il PM Laser è un monitor cross-room con percorso ottico esteso (versioni LP e XLP fino a percorsi lunghi diversi metri attraverso la stanza). Misura la concentrazione media di polvere lungo l'intero cammino del fascio laser. Un sensore puntuale ambient invece misura solo nel punto specifico in cui è installato. In una sala di stoccaggio o silo room di diversi metri, un sensore puntuale può non rilevare un rilascio localizzato lontano dalla sua posizione, mentre il PM Laser cross-room intercetta qualsiasi nube di polvere che attraversi il fascio. Per applicazioni di containment verification dove serve copertura ambientale, il cross-room è tecnicamente più efficace.
La sensibilità di misura del PM Laser inferiore a 0,5 mg/Nm³ è generalmente adeguata per applicazioni di containment verification con polveri a TLV basso. Si tenga presente però che il PM Laser misura la concentrazione totale di polvere airborne non la concentrazione speciation del singolo metallo. Il valore misurato va interpretato dal datore di lavoro insieme alla composizione nota della polvere stoccata: se la polvere è ossido di piombo puro al 90%, una concentrazione airborne di 0,1 mg/m³ totale corrisponde a circa 0,09 mg/m³ come piombo, valore già superiore al TLV-TWA ACGIH di 0,05 mg/m³. Il PM Laser è uno strumento di allarme di rilascio, non sostituisce le misure di esposizione personale formali secondo D.Lgs 81/08.
Il PM Laser è disponibile in versione con approvazione ATEX/IECEx Zona 2 per atmosfere esplosive con presenza occasionale di gas infiammabili. Per ambienti classificati Zona 20 o Zona 21 (polveri combustibili ad alta probabilità di presenza), tipici di alcuni stoccaggi di polveri organiche o metalliche reattive, la configurazione va verificata caso per caso con MCA in base alle condizioni reali dell'impianto. L'alloggiamento è certificato IP66 per ambienti industriali gravosi.
Per applicazioni cross-room in ambienti confinati la scelta del percorso ottico dipende dalla geometria della stanza: per sale di stoccaggio e silo room di medie dimensioni si usa tipicamente la versione LP (long path), per ambienti di grandi dimensioni come capannoni di processo o sale silos multipli serve la versione XLP (extra long path). MCA fornisce dimensionamento gratuito in fase di valutazione tecnica in base alle dimensioni effettive dell'ambiente, alla concentrazione attesa di polvere, alla geometria di installazione e alle eventuali ostruzioni meccaniche presenti nello spazio.
No. Il PM Laser è uno strumento di containment verification ambientale: rileva rilasci di polveri nell'ambiente confinato e segnala eventi anomali. Non sostituisce le misure di esposizione personale dei lavoratori previste dal D.Lgs 81/08 (campionatori personali, valutazione VLEP secondo art. 222 e art. 234), che restano obbligatorie quando i lavoratori entrano nell'ambiente. Il PM Laser è complementare: riduce la frequenza degli ingressi necessari (e quindi l'esposizione complessiva) e fornisce evidenza documentale continua dello stato di contenimento dell'ambiente, che integra il piano di valutazione del rischio chimico aziendale.
Il PM Laser offre tre modalità di integrazione: 4-20 mA analogico tradizionale per PLC e sistemi safety legacy, Modbus TCP su rete Ethernet per integrazione in SCADA moderni e sistemi DCS, connessione Ethernet per diagnostica remota e monitoraggio dello stato dello strumento. Include relay di allarme dedicati per segnalazione immediata di concentrazioni alte di polvere, warning, o fault dello strumento, che possono essere collegati direttamente a sistemi di allarme acustico/visivo della sala controllo o a sistemi di blocco automatico delle linee di processo a monte.
Il PM Laser dispone di self-diagnostic continuo: in caso di interruzione del fascio, ostruzione meccanica accidentale, perdita di allineamento o degrado del segnale ottico, lo strumento segnala uno stato di fault distinto dall'allarme di alta concentrazione polvere. Questo fault viene notificato sia tramite relay dedicato sia via Modbus TCP/Ethernet, permettendo al sistema safety di distinguere correttamente tra un evento di rilascio polveri reale e un problema strumentale. La diagnostica remota via Ethernet riduce il numero di interventi fisici di verifica necessari in zona inabitabile.
Le applicazioni di containment monitoring con PM Laser in ambienti confinati sono diffuse in: produzione batterie piombo-acido (sale di stoccaggio ossido di piombo, zone di formatura piastre), produzione celle batterie agli ioni di litio in nuove gigafactory (stoccaggio polveri di metalli per catodi e anodi), produzione pigmenti e vernici industriali (cromati, ossidi metallici), farmaceutico high-potency con containment di principi attivi tossici, gestione e stoccaggio ceneri da termovalorizzazione, fonderie e processi metallurgici con leghe contenenti metalli tossici (piombo, antimonio, cadmio), stabilimenti soggetti a Direttiva Seveso III con stoccaggio polveri pericolose.
Il PM Laser di Auburn FilterSense (a Nederman Company) è fornito in Italia da MCA Strumentazione Industriale. Per applicazioni in ambienti confinati MCA gestisce: valutazione tecnica della geometria dell'installazione cross-room, dimensionamento del percorso ottico in base alle dimensioni della stanza, configurazione del sistema in funzione del tipo di polvere e del TLV target, supporto all'integrazione con sistemi safety/SCADA esistenti, quotazione e supporto post-installazione sul territorio italiano. Auburn FilterSense è un produttore americano con sede a Beverly, Massachusetts, parte del gruppo svedese Nederman specializzato in filtrazione industriale e clean air technology.
MCA fornisce il PM Laser di Auburn FilterSense (Nederman) in Italia per applicazioni di containment monitoring in ambienti confinati: valutazione tecnica, dimensionamento e supporto diretto sul territorio italiano.
