Misuratori di Portata d'Aria da Canale: Tecnologie Avanzate per il Monitoraggio Preciso dei Flussi Aerei Industriali

L'efficace monitoraggio e controllo della portata d'aria all'interno di canali industriali sono elementi vitali per garantire l'efficienza operativa e il rispetto delle normative ambientali, igieniche e di processo. In questo articolo, esploreremo in dettaglio i misuratori di portata d'aria da canale, concentrandoci sulle tecnologie avanzate impiegate per ottenere misurazioni accurate in ambienti industriali impegnativi.

Principi di Funzionamento dei Misuratori di Portata d'Aria da Canale

I misuratori di portata d'aria da canale si basano su principi di misurazione specifici che consentono la valutazione precisa del flusso d'aria all'interno di sistemi canalizzati. Tra le tecnologie più utilizzate troviamo il principio termico, la pressione differenziale, l'ultrasuono e la tecnologia di misurazione della velocità. Ciascuna di queste tecnologie presenta vantaggi e limitazioni, e la scelta dipende dalle specifiche esigenze dell'applicazione.

1. Tecnologie di Misurazione Termica

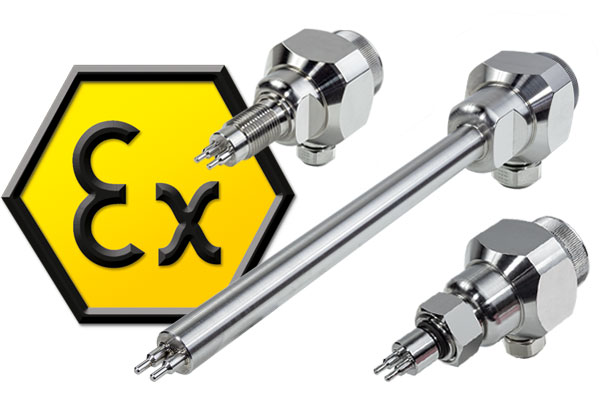

I misuratori di portata termica sfruttano il cambiamento di temperatura causato dalla portata d'aria. Sonde termiche poste strategicamente nel canale rilevano queste variazioni e forniscono misurazioni accurate. Questa tecnologia è particolarmente adatta per flussi d'aria puliti e uniformi, ma può richiedere compensazioni per variazioni di densità e umidità.

Scarica qui il pdf dei nostri flussostati termici per canali d'aria, per il catalogo dei flussometri calorimetrici invece contatta il nostro ufficio tecnico!

2. Misuratori a Pressione Differenziale

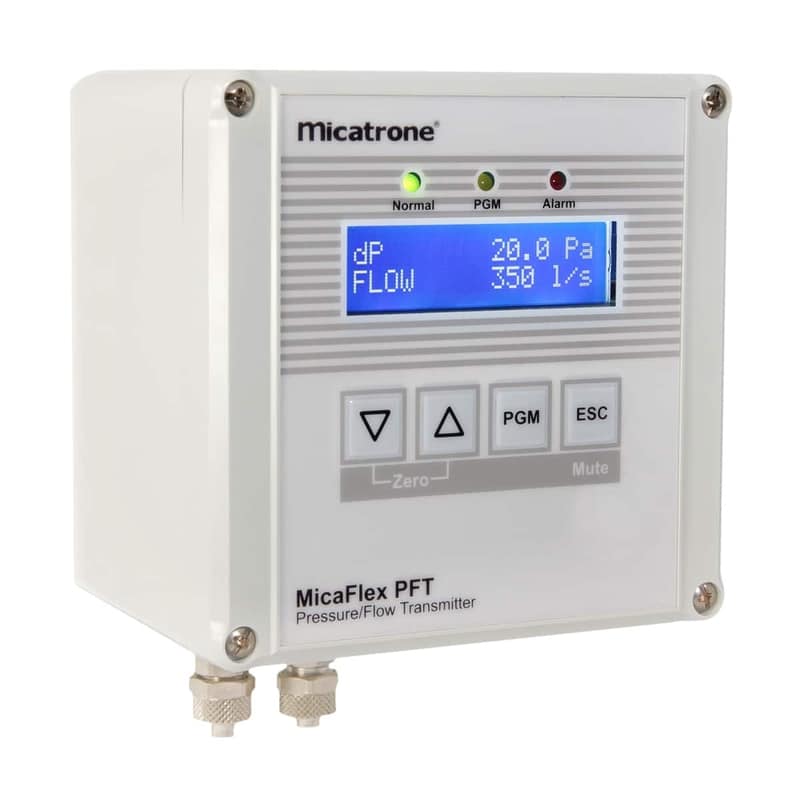

Basati sulla differenza di pressione generata dalla velocità del flusso d'aria, i misuratori a pressione differenziale sono comuni nei sistemi canalizzati. L'utilizzo di prese di pressione multiple permette di ottenere dati accurati anche in presenza di turbolenze. La corretta installazione e manutenzione sono essenziali per garantire prestazioni ottimali. Il misuratore di portata aria da canale è adatto per la misurazione e il controllo dei flussi d'aria nella ventilazione e nel condizionamento dell'aria ( impianti HVAC). I sensori di flusso d'aria sono facili da installare e misurano la pressione totale, la pressione statica del flusso d'aria e la velocità media dell'aria. In combinazione con il controllore dedicato, l'utente dispone di un efficiente controllo del flusso di volume del sistema di ventilazione o condizionamento dell'aria.

I nostri misuratori di portata d'aria determinano la portata volumetrica utilizzando una costante di flusso determinata sia da un  programma per computer sia da test empirici. La costante di flusso ha un errore di misura del < 2% del flusso effettivo indisturbato. La costante di flusso è lineare nell'intervallo 2...25 m/sec.

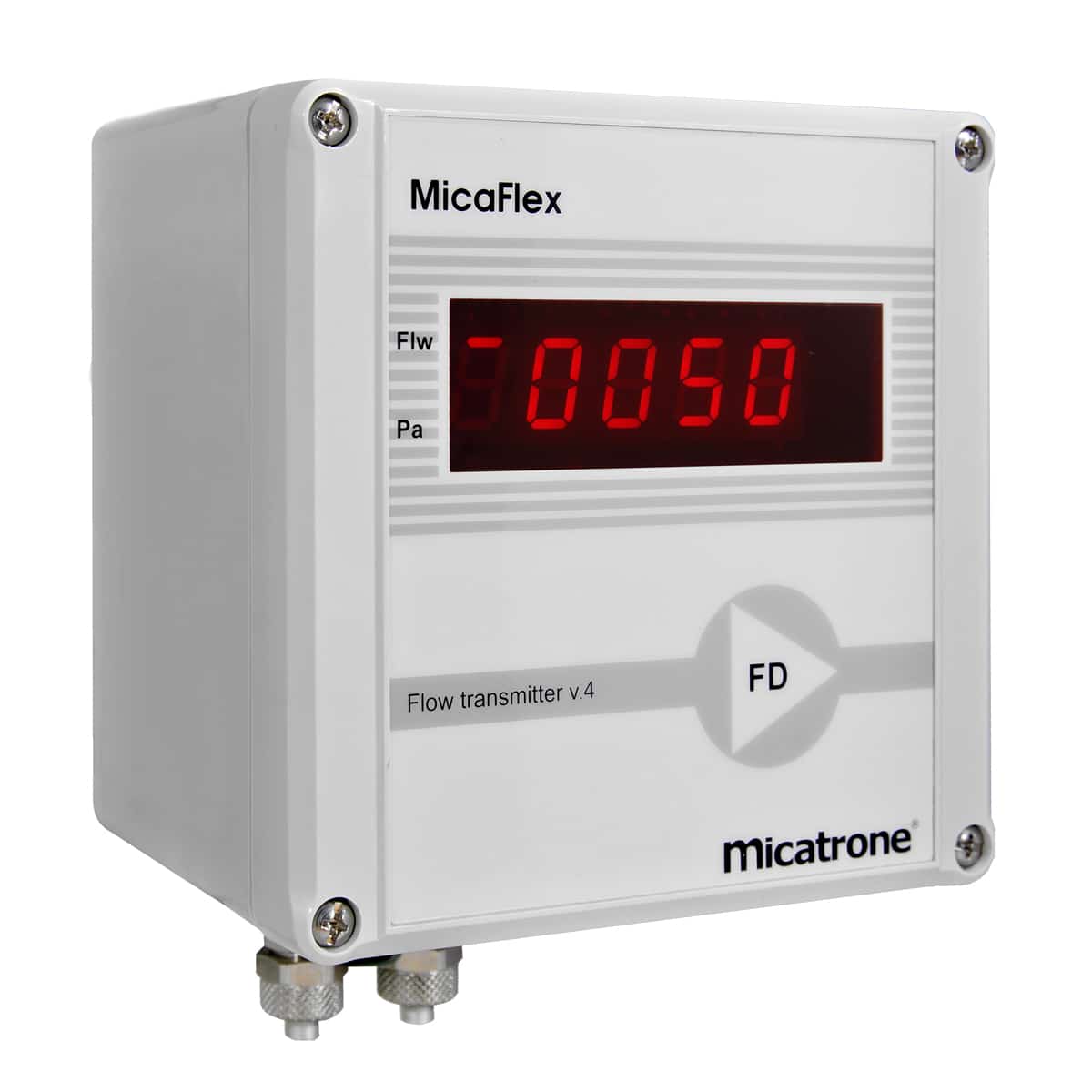

 I segnali elettrici di uscita di 0...10 V o 4...20 mA possono essere selezionati direttamente nello strumento.

Qui puoi trovare la brochure del nostro trasmettitore.

Disponibile anche versione ATEX



Come si misura la portata di un tubo?

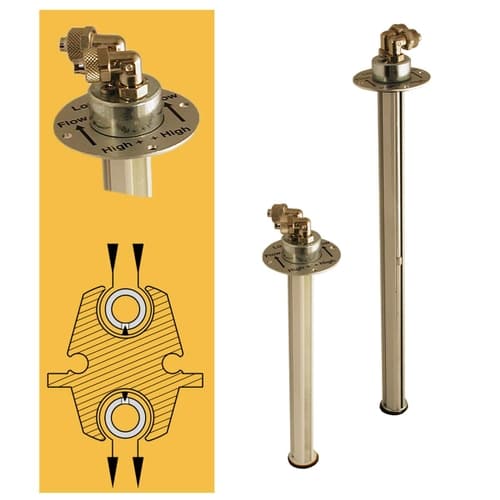

La portata di un tubo si misura attraverso l'inserimento di opportune sonde che permettono l'analisi della velocità su tutto il profilo della tubazione, che sia circolare o rettangolare.

Si ha quindi la formula semplicata Q= V*A, dove V sta per velocità e A per area. L'area viene inserita quindi all'interno del controllore del misuratore di portata aria da canale e la portata varia al variare della velocità. La velocità V viene ricavata attraverso la costante di flusso K, la densità dell'aria ( calcolata in relazione alla temperatura nel canale) e la pressione differenziale che passa attraverso la sonda.

Qui puoi trovare la brochure della nostra sonda con tutte le formule di calcolo per la misura della portata d'aria.

Qual è la funzione del misuratore di portata aria da canale?

Gli strumenti di misura per la ventilazione e il condizionamento dell'aria possono segnalare eventuali perdite di carico eccessive dovute a filtri sporchi, consentire il controllo del corretto stato di funzionamento ed evitare danni da gelo agli scambiatori di calore. Inoltre, possono essere utilizzati per il monitoraggio poiché sono disponibili con interfacce digitali.

3. Tecnologie ad Ultrasuoni

I misuratori di portata d'aria ad ultrasuoni impiegano onde acustiche per valutare la velocità del flusso. Questa tecnologia è adatta per canali con flussi non uniformi o con presenza di particelle nell'aria. La mancanza di parti in movimento li rende particolarmente affidabili e adatti per applicazioni a lungo termine.

4. Compensazioni e Calibrazioni

Nei contesti industriali, è essenziale considerare fattori come la temperatura, la pressione e l'umidità che possono influenzare le misurazioni. La presenza di contaminanti nell'aria può richiedere calibrazioni periodiche per garantire la precisione dei misuratori di portata. L'implementazione di algoritmi di compensazione e sistemi di calibrazione avanzati è fondamentale per mantenere la precisione nel tempo.

5. Applicazioni Industriali dei Misuratori di Portata d'Aria da Canale

Questi dispositivi trovano applicazioni in una vasta gamma di settori industriali, dall'automazione alla climatizzazione. Nei processi produttivi, consentono un controllo preciso dei flussi d'aria, ottimizzando l'efficienza energetica e garantendo la qualità del prodotto. Nei sistemi HVAC, contribuiscono a mantenere condizioni di comfort ottimali. Nelle raffinerie, i misuratori di portata aria da canale vengono utilizzati, ad esempio, per misurare la portata in volume dei flussi di vapore che, ad alta pressione, fuoriescono nell'atmosfera.

Gli strumenti di misura per la ventilazione e il condizionamento dell'aria possono segnalare eventuali perdite di carico eccessive dovute a filtri sporchi, consentire il controllo del corretto stato di funzionamento ed evitare danni da gelo agli scambiatori di calore. Inoltre, possono essere utilizzati per il monitoraggio poiché sono disponibili con interfacce digitali.

6. Sviluppi Futuri e Tendenze Tecnologiche

L'evoluzione tecnologica continua a influenzare i misuratori di portata d'aria da canale. L'integrazione con sistemi di automazione avanzati, l'utilizzo di materiali innovativi e l'adozione di tecnologie IoT promettono di migliorare ulteriormente la precisione e la versatilità di questi dispositivi nel futuro.
