Sgrassatura per ossigeno liquido: procedura obbligatoria per valvole e tubazioni in servizio LOX

Perché l’ossigeno liquido è così critico

L'ossigeno allo stato liquido (-183°C) è ossigeno molto concentrato — a pressione atmosferica 1 litro di LOX diventa circa 860 litri di gas ossigeno. Questa concentrazione estrema abbassa enormemente il punto di innesco dei materiali organici:

• Un'impurità di olio minerale dello 0,1% in peso su una superficie in contatto con LOX è sufficiente a innescare una reazione violenta per semplice contatto o attrito meccanico.
• I grassi per filettatura standard (Molykote, Never-Seez con base organica) sono incompatibili con LOX — bruciano.
• Le guarnizioni NBR, EPDM, neoprene, silicone bruciano in atmosfera LOX — usare solo PTFE, PCTFE o guarnizioni metalliche.
• Il carbonio elementare (grafite nelle guarnizioni di stelo, matite) reagisce vigorosamente con LOX.
• L'acqua congelata (ghiaccio) non reagisce — ma impurità organiche nell'acqua sì.

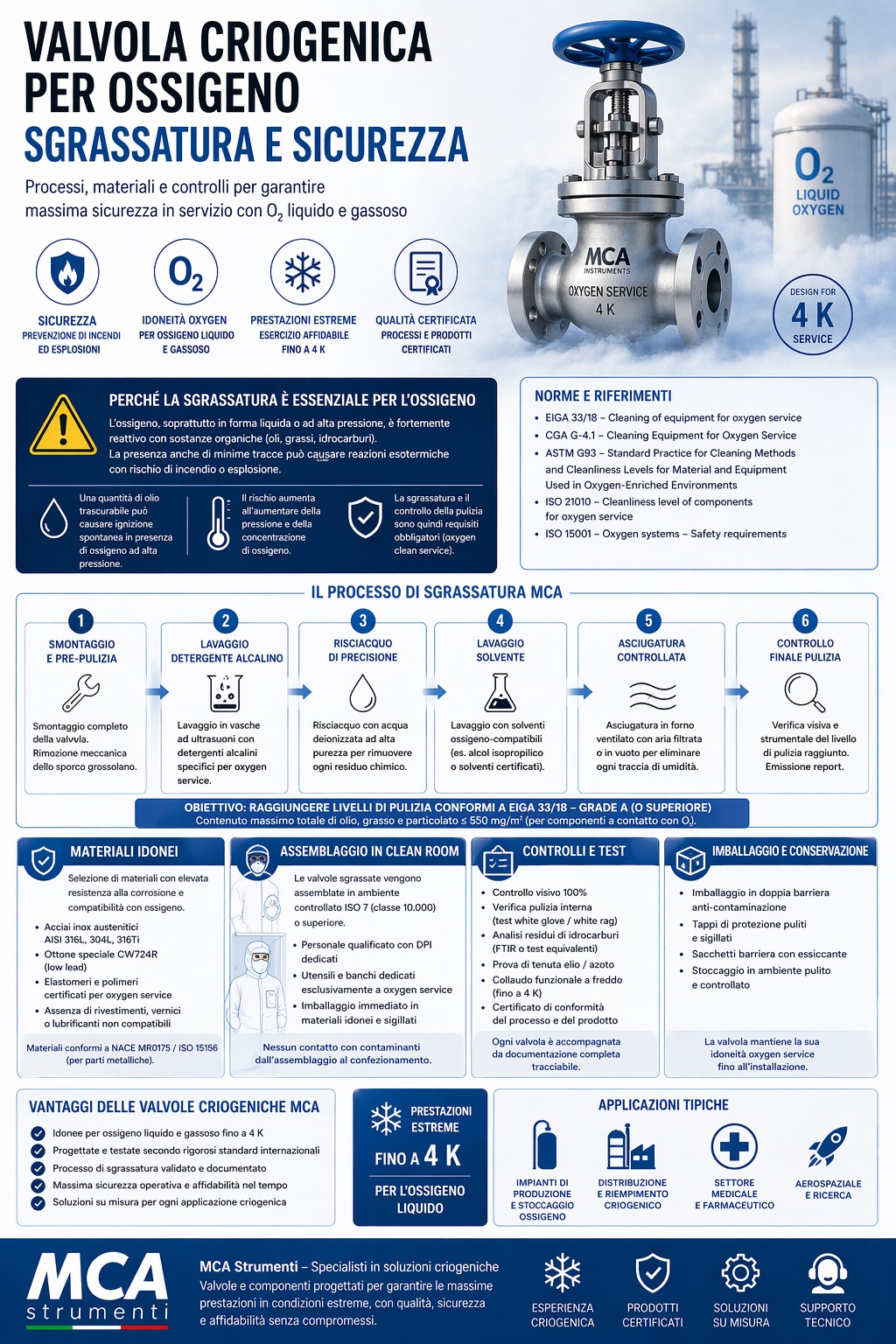

Procedura di sgrassatura: passaggi essenziali

La procedura standardizzata fa riferimento a ASTM G88 (Standard Guide for Designing Systems for Oxygen Service) e IGC Doc 13/82 (The Safe Use of Industrial Gases in the Workplace). Per valvole e tubazioni i passi essenziali sono:

1. Pre-detersione meccanica.Rimuovere tutto il particolato grossolano con stracci puliti non in cotone (usare materiale non infiammabile — nylon, kevlar). Nessun solvente ancora.
2. Sgrassaggio con solvente o detergente compatibile.Immersione o circolazione di solvente. I solventi ammessi sono n-propanolo, isopropanolo (IPA) tecnico privo di impurità organiche, o acqua calda con detergenti non ionici compatibili. VIETATO: trielina/tricloroetilene (cancerogena e incompatibile), acetone (residui organici), solventi al clorofluorocarburo (CFC/HCFC — vietati ambientalmente).
3. Risciacquo con acqua demineralizzata.R imuovere il solvente e ogni residuo di detergente. L'acqua demineralizzata non lascia tracce minerali che potrebbero reagire.
4. Asciugatura con azoto secco o forno controllato. Circolazione di azoto secco caldo (40-60°C) o passaggio in forno a 80°C. Non usare aria compressa (contiene olio dal compressore). L'asciugatura deve essere completa — anche un punto di umidità residua non è accettabile.
5. Ispezione UV dei residui. Con lampada UV (luce di Wood, 365 nm) le tracce di idrocarburi fluorescono — visibili come macchie bluastre su sfondo scuro. Qualsiasi fluoresentenza indica contaminazione residua. Reiterare dal passo 2.
6. Ispezione visiva finale. In condizioni di luce adeguata, nessun residuo visibile di grasso, olio o ossidi scuri.
7. Sigillatura del componente fino all’installazione. Dopo la sgrassatura il componente viene immediatamente avvolto in polietilene pulito o in sacchi antistatica e sigillato. Non aprire fino all'installazione sul sistema LOX.
8. Tracciabilità completa di data, operatore, metodo e risultato. Ogni componente sgrassato deve avere un foglio di tracciabilità con: data della sgrassatura, operatore, solvente usato, esito ispezione UV. Questa documentazione è conservata per le ispezioni di sicurezza.

Materiali e pratiche vietati su LOX

Lubrificanti compatibili

Per filettature e meccanismi dedicati si usano famiglie PFPE come Krytox o Fomblin, compatibili con servizio ossigeno.

Quale valvola criogenica scegliere per ossigeno liquido (LOX)

Per applicazioni con ossigeno liquido (LOX), la scelta della valvola non può basarsi solo sulla temperatura di esercizio. È fondamentale considerare:

• compatibilità dei materiali con ossigeno
• assenza totale di contaminanti (O2 cleaned)
• tenuta verso l’esterno per sicurezza operativa
• geometria interna che riduca turbolenze e perdita di carico

Per questo motivo, le valvole più indicate sono valvole criogeniche a globo con soffietto, configurate per servizio ossigeno.

ELLIPS 1700: la scelta principale per ossigeno liquido

ELLIPS 1700 è la soluzione più indicata per la maggior parte delle applicazioni con LOX. È una valvola criogenica a globo progettata per lavorare a basse temperature con una geometria interna che riduce la perdita di carico e la turbolenza del fluido.

Questo aspetto è particolarmente importante su ossigeno liquido, dove la stabilità del flusso e l’assenza di fenomeni locali sono elementi chiave per la sicurezza dell’impianto.

• DN 8–100
• pressioni fino a circa 25 bar
• versione manuale o pneumatica
• configurabile per servizio ossigeno (O2 cleaned)

UNIVERS 1200 Cryogenic: tenuta esterna e sicurezza

UNIVERS 1200 Cryogenic è una valvola criogenica progettata per gas e liquidi criogenici, con una costruzione particolarmente robusta e soffietto in acciaio inox.

La presenza del soffietto garantisce una tenuta verso l’esterno molto elevata, caratteristica fondamentale nelle applicazioni con ossigeno liquido, dove anche piccole perdite possono diventare critiche.

• corpo in acciaio inox lavorato da pieno
• configurazione diritta o ad angolo
• alta leak-tightness verso ambiente
• adatta a configurazioni criogeniche severe

AXIUS 1400: applicazioni speciali

AXIUS 1400 è una soluzione da considerare in applicazioni più complesse, in particolare quando è richiesta una valvola criogenica pneumatica o si lavora in condizioni di pressione più elevate.

• DN 6–80
• fino a circa 420 bar
• attuazione pneumatica

Non è la prima scelta per LOX standard, ma rappresenta una soluzione efficace per impianti speciali o capitolati tecnici avanzati.
