Rivestimento misuratore di portata elettromagnetico: PTFE, gomma, PU

Q: Qual è la differenza tra gomma dura e gomma morbida?

La gomma dura è più rigida e più adatta ad acque reflue e reflui industriali; la gomma morbida come EPDM è più elastica ed è spesso indicata per acqua potabile o acqua calda.

Guida tecnica

Il rivestimento è la vera barriera tra il fluido e il sensore: sceglierlo bene significa allungare la vita del misuratore

Nel misuratore di portata elettromagnetico il corpo metallico esterno non tocca mai il liquido: è il rivestimento interno a proteggere il sensore e a determinare la compatibilità con il fluido.

Per questo la scelta del rivestimento è una delle decisioni più importanti di tutta la selezione. L’errore tipico è ragionare solo sulla chimica e dimenticare abrasione, temperatura e velocità del fluido.

Questa guida serve proprio a fare ordine tra PTFE, PFA, gomme, poliuretano, HDPE e ceramica.

📩 Richiedi supporto tecnico Hub misuratori di portata elettromagnetici

Schema rapido Tabella Combinazioni FAQ

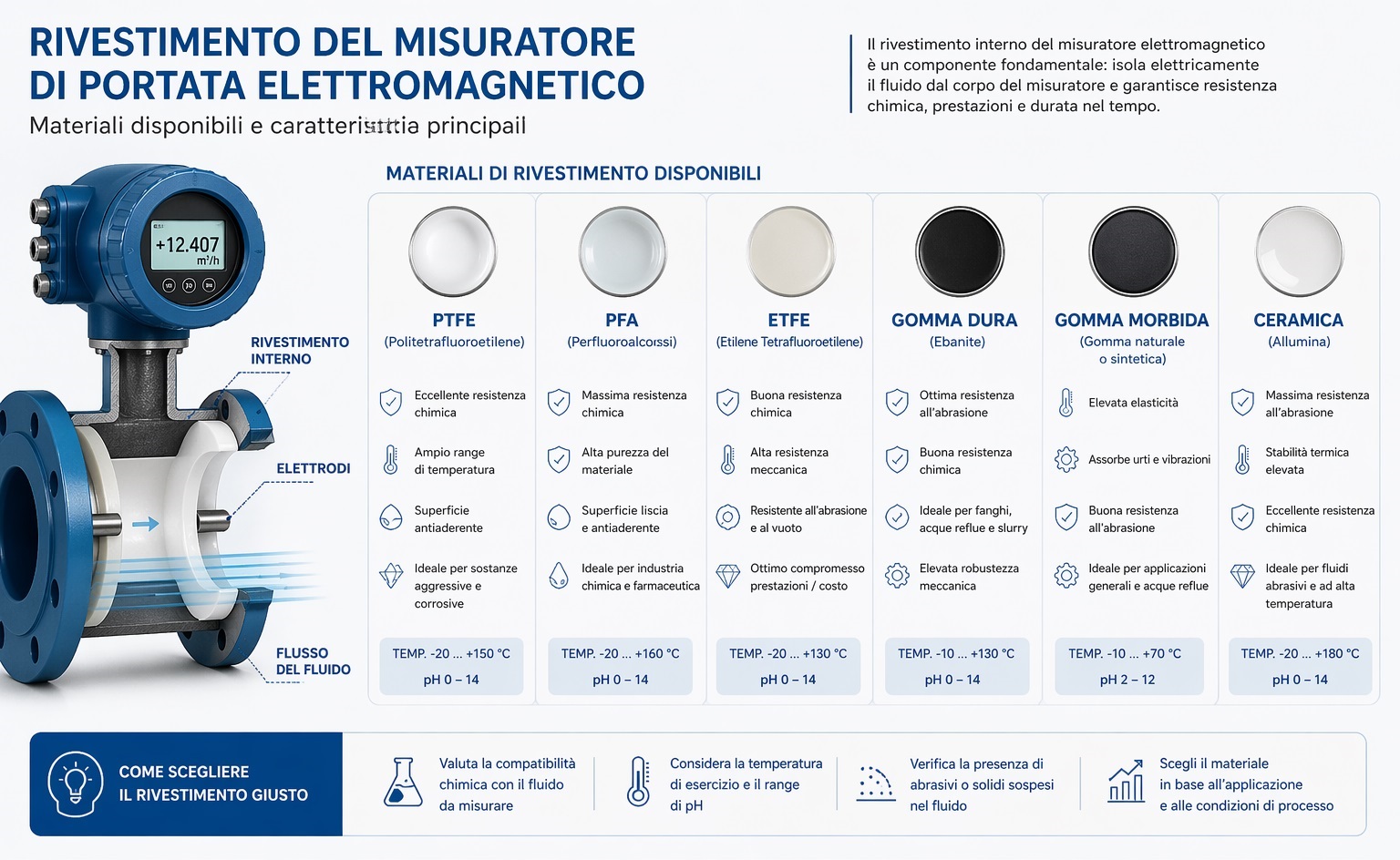

rivestimenti misuratore portata elettromagnetico

Schema decisionale rapido

Se il fluido è molto aggressivo chimicamente (acidi forti, basi, solventi, ossidanti): orientarsi su PTFE o PFA.
Se il fluido contiene solidi abrasivi (sabbia, minerali, inerti): orientarsi su PU o ceramica.
Se il fluido è standard e non aggressivo: valutare gomma dura, EPDM, NR o HDPE in base a temperatura e costo.
La temperatura supera gli 80°C? → SÌ: PTFE (fino a 180°C) o EPDM (se non corrosivo, fino a 130°C). NO: Gomma dura o gomma morbida per applicazioni standard.

Tabella completa dei rivestimenti

Rivestimento	T max	Resist. chimica	Resist. abrasione	Costo rel.	Applicazione ideale — fluidi e settori
PTFE	+180°C	Eccellente — acidi forti, basi, solventi, ossidanti	Scarsa — materiale morbido	Alto	Chimica fine, farmaceutica, acidi concentrati e alcali forti. Non adatto con abrasione significativa.
PFA	+150°C	Eccellente — simile a PTFE	Scarsa	Alto	Processi CIP/SIP farmaceutici e food ad alta temperatura. Alternativa al PTFE.
Gomma dura (Ebanite)	+70°C	Buona — acidi diluiti, alcali, acque reflue	Buona — resiste a sabbia e inerti fini	Medio-basso	Trattamento acque e reflui, fanghi con pH 5–11. Soluzione più diffusa.
Gomma morbida EPDM	+130°C	Buona — acqua, vapore, alcali deboli	Buona-moderata	Basso	Acqua potabile, acqua calda, processi neutri. Non compatibile con oli e idrocarburi.
Gomma morbida NR	+60°C	Moderata — acqua, pH 5–9	Buona	Basso	Acqua di raffreddamento, irrigazione e applicazioni economiche non aggressive.
Poliuretano (PU)	+70°C	Buona — acqua e fanghi neutri	Eccellente — massima resistenza all’abrasione	Medio	Fanghi minerari, cemento, sabbia, dragaggio. Ideale quando domina l’abrasione.
HDPE	+60°C	Buona — acidi e alcali deboli	Buona	Basso	Acque reflue e applicazioni standard non aggressive a basso costo.
Ceramica Al₂O₃	+180°C	Eccellente — corrosione + abrasione	Eccellente — massima disponibile	Molto alto	Fanghi minerari abrasivi e chimicamente aggressivi, estrazione severa, slurry complessi.

Le combinazioni fluido / rivestimento più frequenti

Acqua potabile e acque di rete → Gomma morbida EPDM (certificata NSF/KTW) o Gomma morbida NR
Acque reflue urbane (fognatura) → Gomma dura (ebanite) — ottimo compromesso costo/durata
Acque reflue industriali con acidi → PTFE se acidi forti, Gomma dura se acidi diluiti
Fanghi di depurazione (biologici) → Gomma dura o Poliuretano se presente sabbia
Fanghi minerari (sabbia, minerali) → Poliuretano (abrasione meccanica prevalente)
Fanghi minerari abrasivi + chimicamente aggressivi → Ceramica
Acidi forti (HCl, H2SO4) senza abrasione → PTFE
Pasta di carta (cartiere) → Gomma dura o Poliuretano
Latte, succhi, bevande → PTFE o PFA (inerzia chimica e certificazione food)
Prodotti farmaceutici (API, soluzioni sterili) → PFA o PTFE con elettrodi in platino-iridio

Domande frequenti

Posso usare PTFE per i fanghi abrasivi?

No, il PTFE è molto valido chimicamente ma è troppo morbido per resistere bene a particelle dure e abrasive. In questi casi conviene usare PU o ceramica.

Qual è la differenza tra gomma dura e gomma morbida?

La gomma dura (ebanite) è vulcanizzata ad alta densità — più rigida, migliore resistenza ad acidi diluiti, T max 70°C. La gomma morbida (NR o EPDM) è più elastica, assorbe meglio le vibrazioni, migliore vs acqua calda (EPDM fino a 130°C), ma minore resistenza chimica. La gomma dura è lo standard per acque reflue; la morbida EPDM per acqua potabile e acqua calda.

Il rivestimento si può sostituire in campo?

No, il rivestimento è parte integrante del sensore. Se si degrada in modo importante, normalmente si sostituisce il sensore.

Quando conviene la ceramica?

Quando coesistono abrasione molto severa e aggressività chimica oppure quando la durata richiesta giustifica un investimento iniziale maggiore.

Qual è il rivestimento più usato sulle acque reflue?

Molto spesso la gomma dura, perché offre un buon compromesso tra durata, costo e resistenza in applicazioni reflue standard.
