Applicazione: riduttori industriali
La lubrificazione dei riduttori industriali è un tema di affidabilità strategica: un riduttore che perde olio, si riempie di umidità o lavora con livello scorretto genera usura ingranaggi, rottura cuscinetti e fermi macchina costosi, in particolare su applicazioni heavy duty come cartario, cementifero, siderurgico e power generation.

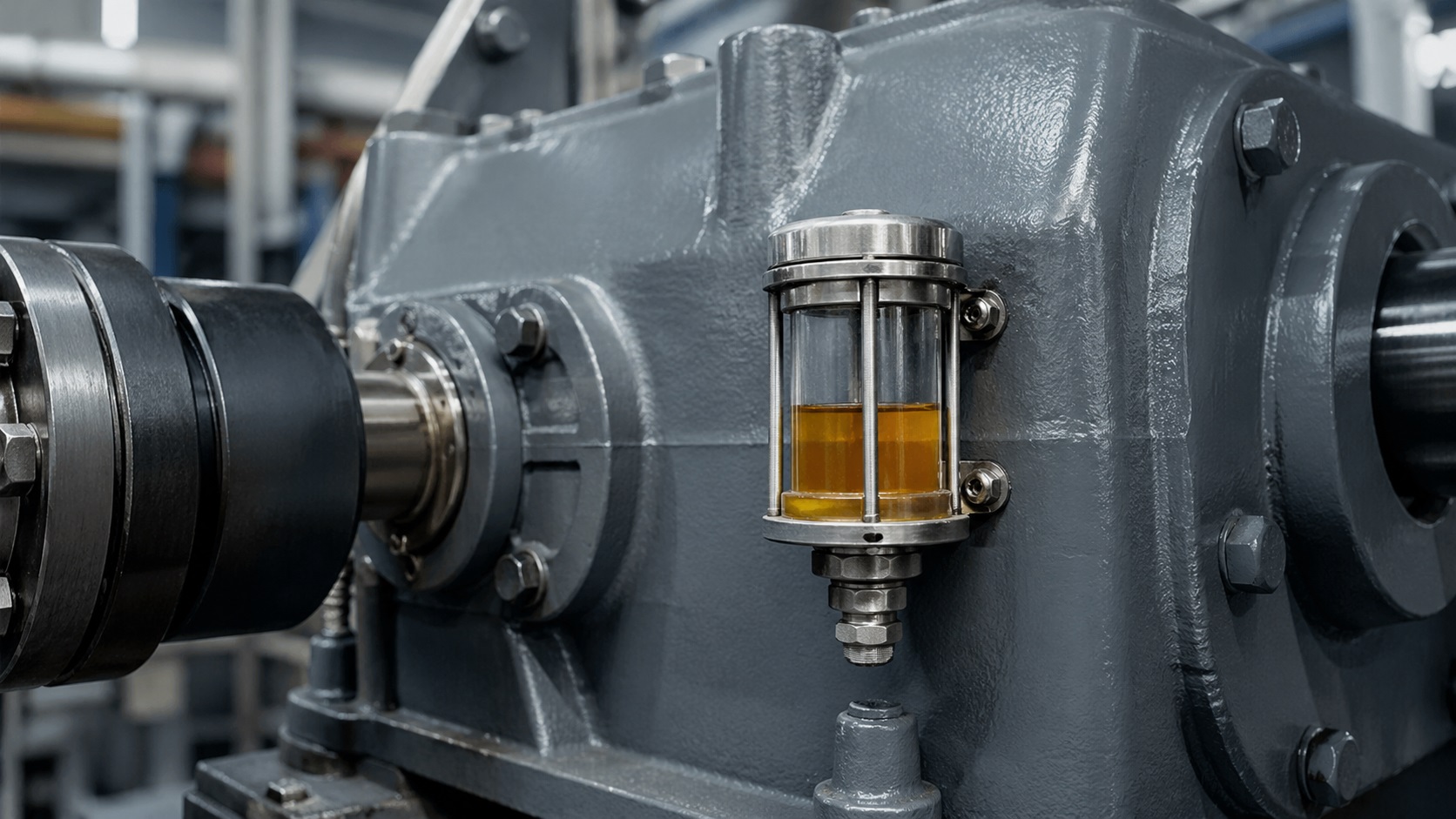

La configurazione di riferimento è l'oliatore a livello costante avvitato sul carter del riduttore, integrato con desiccant breather sul foro di sfiato per eliminare l'ingresso di umidità atmosferica e, su installazioni critiche, con sensore optoelettronico di livello basso per segnalazione remota al PLC.
MCA fornisce questa configurazione con versioni ATEX 2014/34/UE per riduttori in zone classificate e acciaio inox AISI 316L per applicazioni chimiche, farmaceutiche e alimentari.
I riduttori industriali lavorano spesso in condizioni gravose: temperature elevate, carichi variabili, ambienti polverosi o umidi, accesso scomodo per la manutenzione. Ogni criticità si traduce in una scelta tecnica specifica sui componenti di lubrificazione.
La scelta della configurazione segue un percorso in tre passi che parte dal contesto operativo e arriva alla configurazione specifica dell'oliatore e dei suoi accessori.
Tipologia (epicicloidale, vite senza fine, ingranaggi paralleli), potenza, volume olio nel carter, posizione di installazione, tipo di olio in uso e sua viscosità ISO VG (tipicamente VG 220-460 nei riduttori industriali).
Temperatura ambiente, umidità, presenza di polveri o vapori aggressivi, zona ATEX di installazione, frequenza di controlli di manutenzione realisticamente sostenibile.
Oliatore a livello costante (capacità 125/250/500 ml) + desiccant breather al posto del tappo di sfiato + eventuale sensore di livello basso per monitoraggio + versione ATEX o inox 316L se il contesto lo richiede.
La configurazione standard combina oliatore, breather e controllo livello. Ogni componente risponde a una criticità specifica ed è documentato nella pagina prodotto dedicata.
Mantiene automaticamente il livello olio nel carter del riduttore. Versioni in ottone nichelato e AISI 316L, capacità 125/250/500 ml, attacchi filettati NPT e BSP standard sui riduttori industriali. Installazione rapida su foro filettato laterale del carter.
Vedi catalogo oliatori a livello costante →Filtro di sfiato con gel di silice essiccante che trattiene l'umidità atmosferica durante i cicli termici del riduttore. Si installa al posto del tappo di sfiato standard. Indicatore visivo di saturazione (cambio colore). Prolunga significativamente la vita utile dell'olio.
Vedi breather e controllo olio →Integrato nell'oliatore, segnala via uscita PNP/NPN quando il serbatoio sta per esaurirsi. Collegamento a PLC (Siemens, Allen-Bradley, Schneider, Mitsubishi, Omron) e SCADA. Su riduttori critici (cartiere, cementifici, laminatoi) è la configurazione per manutenzione predittiva.
Vedi oliatori con sensore →Per riduttori in zone classificate ATEX: mescolatori chimici, estrusori plastica, impianti di macinazione, silos, oil & gas. Certificazione 2014/34/UE completa di documentazione e marcatura. Categorie disponibili per tutte le zone gas e polveri.
Vedi oliatori ATEX →Per riduttori in industria cartaria (umidità, sbiancanti), chimica (vapori acidi), farmaceutica (lavaggi CIP/SIP), alimentare (detergenti sanificanti). Resistenza alla corrosione e lavabilità come requisiti base. Combinabile con ATEX dove necessario.
Vedi oliatori inox 316L →Sui riduttori di grande potenza (cementifici, laminatoi, mulini) la lubrificazione a bagno d'olio può essere integrata con un circuito di lubrificazione centralizzata forzata, con pompe a ingranaggi, scambiatori di calore e filtri. Soluzione per riduttori ad alta potenza in servizio continuo.
Vedi impianti centralizzati →Gli oli per riduttori industriali seguono la classificazione ISO VG (Viscosity Grade) secondo norma ISO 3448, con gradi tipici da VG 68 a VG 680. La scelta dipende da velocità di rotazione, carico trasmesso, temperatura operativa: riduttori a vite senza fine richiedono tipicamente VG 460-680 per la maggiore pressione di contatto tra vite ed elica.
Gli oli per riduttori sono formulati con additivi EP (Extreme Pressure) per resistere ai carichi di contatto degli ingranaggi. Le specifiche di riferimento sono DIN 51517 parte 3 (CLP) per oli minerali e AGMA 9005 per il settore americano. Nella selezione dell'oliatore va verificata la compatibilità delle guarnizioni con additivi EP e con eventuali oli sintetici PAG (poliglicoli), che possono attaccare elastomeri standard.
Per riduttori in industria alimentare gli oli devono essere certificati H1 (NSF) per contatto accidentale con alimenti, e il sistema di lubrificazione deve essere costruito in acciaio inox AISI 316L lavabile.
Ogni tipologia di riduttore ha specificità costruttive che influenzano la configurazione di lubrificazione. Di seguito le tipologie più diffuse e le soluzioni di riferimento.
Compatti, ad alto rapporto di riduzione, usati su azionamenti di macchinari e movimentazioni. Lubrificazione a bagno d'olio con oliatore a livello costante su carter, breather per applicazioni esterne o in ambienti polverosi.
Alta riduzione in una singola coppia, rumorosità ridotta, ma efficienza più bassa e temperature operative elevate. Richiedono oli VG 460-680 con forte additivazione EP. Oliatore con sensore di temperatura consigliato.
Standard su azionamenti industriali di media-alta potenza. Lubrificazione a bagno d'olio, oliatore a livello costante 250-500 ml, desiccant breather per installazioni all'aperto o in capannoni non climatizzati.
Per cambiare l'asse di trasmissione a 90°. Usati su nastri trasportatori, pompe verticali, ventilatori. Oliatore standard, attenzione alla posizione dell'oliatore che deve essere sempre al livello corretto del bagno d'olio.
Applicazioni heavy duty 24/7, temperature e carichi variabili, ambienti aggressivi. Configurazione completa: oliatore inox 316L + desiccant breather + sensore livello basso + eventuale integrazione con centralina olio forzata.
Riduttori su mescolatori, agitatori, pompe volumetriche in zone classificate. Oliatore ATEX certificato 2014/34/UE, categoria specifica per gas (IIC T4) o polveri in funzione della zona di installazione.
Su riduttori con oliatori Trico o Adams già installati e da sostituire, MCA fornisce ricambi dimensionalmente compatibili. La landing dedicata alla sostituzione include la procedura di identificazione del modello a partire dalla foto dell'installazione.
Su riduttori critici, il monitoraggio del livello olio va integrato con sensori di temperatura del bagno d'olio per individuare precocemente surriscaldamenti. Entrambi i segnali confluiscono nel sistema di controllo livello con interfaccia PLC per manutenzione condition-based.
Approfondimenti tecnici sulle due decisioni strutturali nella lubrificazione dei riduttori industriali: la scelta dell'oliatore a livello costante per il controllo del livello dell'olio nel carter, e la scelta del desiccant breather per proteggere l'olio dall'umidità atmosferica entrante durante le variazioni termiche di esercizio.
Le 5 decisioni che definiscono la configurazione corretta dell'oliatore: capacità del serbatoio, materiale del corpo, attacco filettato, guarnizioni, accessori. La guida illustra il dimensionamento del serbatoio in funzione del consumo orario d'olio del riduttore (tipicamente 0,3-1 ml/h per riduttori medi) e dell'intervallo di rabbocco desiderato.
Leggi la guida →I riduttori in ambiente non climatizzato (stabilimenti senza HVAC, esterni, capannoni industriali) hanno escursioni termiche giornaliere significative che fanno entrare aria umida dal tappo di sfiato. La guida tratta i contesti dove il breather è davvero necessario, la formula di dimensionamento del gel di silice e la frequenza di sostituzione corretta.
Leggi la guida →Inviaci i dati dei riduttori: tipologia (epicicloidale, vite senza fine, paralleli), potenza, settore di installazione, zona ATEX se applicabile, olio in uso (classificazione ISO VG) e problemi rilevati (perdite, surriscaldamenti, contaminazione con acqua, dimenticanze di rabbocco). Ti rispondiamo con la configurazione di oliatore + breather + eventuali sensori consigliata e il preventivo. Una foto del tappo di sfiato e del carter esistente è sempre il punto di partenza.
La maggior parte dei riduttori industriali utilizza la lubrificazione a bagno d'olio degli ingranaggi e dei cuscinetti interni, con livello mantenuto costante da un oliatore a livello costante avvitato sul carter. L'oliatore reintegra automaticamente l'olio che cala per evaporazione o microperdite. Su riduttori installati in ambienti umidi o polverosi si aggiunge un desiccant breather per proteggere il lubrificante dalla contaminazione con acqua atmosferica e particolato.
Le cause principali di degradazione rapida dell'olio nei riduttori sono: ingresso di umidità attraverso il tappo di sfiato non protetto (condensa, emulsione), contaminazione con particolato dall'ambiente (polveri, abrasivi), temperatura operativa elevata (ossidazione accelerata), livello olio scorretto (schiumazione o carenza). Un desiccant breather e un oliatore a livello costante eliminano strutturalmente le prime tre cause.
L'oliatore a livello costante è preferibile al semplice tappo di rabbocco quando: il riduttore è installato in posizione scomoda da raggiungere per il controllo manuale, il consumo di olio (per perdite fisiologiche o evaporazione) richiede rabbocchi frequenti, il riduttore è su macchinario critico in produzione continua dove una carenza di lubrificante genera fermo impianto, si vuole standardizzare la manutenzione e ridurre dimenticanze di rabbocco.
Il desiccant breather è il componente specifico per questa funzione. Si avvita sul foro di sfiato del riduttore al posto del tappo standard e filtra l'aria in ingresso (durante il raffreddamento del riduttore) attraverso uno strato di gel di silice essiccante che trattiene l'umidità. Si sostituisce periodicamente (l'indicatore di saturazione cambia colore). In ambienti particolarmente umidi o all'esterno, il breather può estendere la vita utile dell'olio del 50-100%.
La frequenza dipende dal tipo di olio (minerale, semisintetico, sintetico PAO o PAG), dalla temperatura operativa e dalla contaminazione. Come riferimento, oli minerali in condizioni standard si sostituiscono ogni 4.000-8.000 ore, oli sintetici PAO ogni 15.000-20.000 ore, oli sintetici PAG anche fino a 25.000 ore. La presenza di desiccant breather e di un monitoraggio del livello prolunga significativamente questi intervalli. L'analisi dell'olio periodica (particolato, acqua, viscosità) è la pratica standard nei settori heavy duty.
Sì, tramite oliatore con sensore optoelettronico di livello basso integrato. Il sensore segnala via uscita PNP/NPN quando il serbatoio dell'oliatore sta per esaurirsi, inviando allarme remoto al PLC di linea o al sistema SCADA di impianto. Su riduttori critici (cartiere, cementifici, impianti siderurgici) è la configurazione standard per manutenzione predittiva. Sensori di temperatura olio e vibrazione completano il quadro di monitoraggio condition-based.
Oliatori ATEX sono richiesti su riduttori installati in zone classificate 2014/34/UE: tipicamente riduttori di movimentazione in impianti oil & gas e petrolchimici, riduttori su mescolatori in industria chimica con solventi, riduttori di estrusori plastica con polveri combustibili, riduttori in silos e impianti di macinazione con polveri di legno, zucchero, cereali o farine. La categoria di oliatore (II 1G, II 2G, II 3G per gas; II 1D, II 2D, II 3D per polveri) dipende dalla zona specifica di installazione.
Sì, utilizzando oliatori in acciaio inox AISI 316L lavabili e oli certificati NSF H1 per contatto accidentale con alimenti. Questa configurazione è standard nei riduttori di macchinari per trasformazione alimentare, imbottigliamento, imballaggio, industria casearia. L'inox 316L resiste ai cicli di lavaggio CIP con detergenti alcalini e acidi tipici della sanificazione alimentare.
