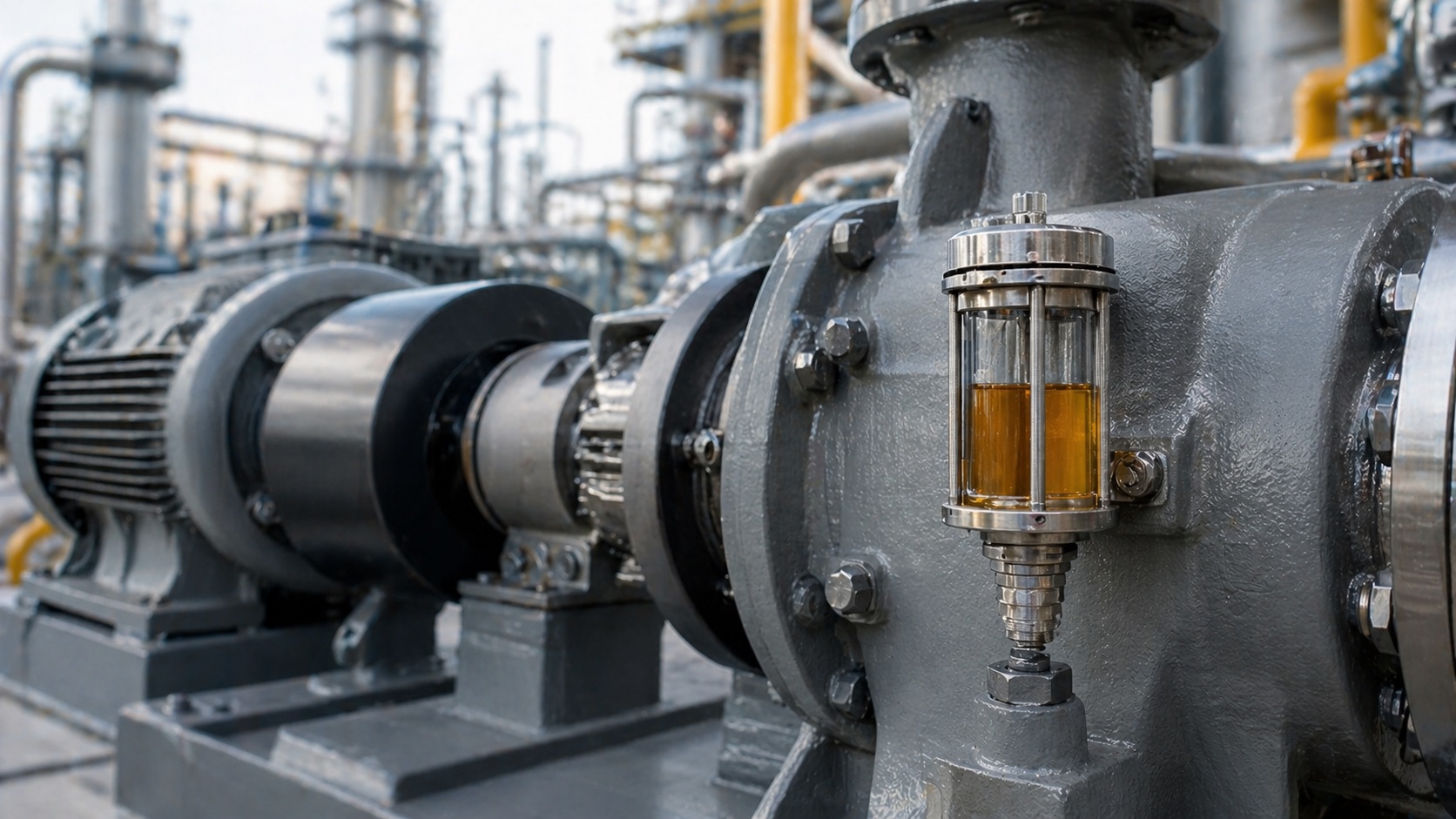

Applicazione: pompe centrifughe
La lubrificazione delle pompe centrifughe di processo è uno dei temi più critici dell'affidabilità impiantistica. La maggioranza dei guasti ai cuscinetti non è dovuta a usura naturale ma a problemi di lubrificazione: livello olio insufficiente o eccessivo, contaminazione con acqua, ossidazione del lubrificante, sovra-ingrassaggio manuale.
Su pompe centrifughe di processo — orizzontali, verticali, multistadio, di grande e media taglia — la soluzione standard è l'oliatore a livello costante avvitato sul carter del supporto cuscinetti, integrato con desiccant breather contro l'umidità e, su installazioni critiche, con sensore optoelettronico di livello basso per allarme remoto o arresto macchina.
MCA fornisce la configurazione completa in linea con le prassi API 610, con versioni ATEX 2014/34/UE per zone classificate e acciaio inox AISI 316L per ambienti corrosivi, offshore, farmaceutici e alimentari.
Chi progetta, installa e manutiene pompe centrifughe di processo riconosce immediatamente queste criticità. Ognuna si traduce in una scelta tecnica specifica sui componenti di lubrificazione da installare.
La scelta della configurazione di lubrificazione segue un percorso decisionale in tre passi, dal macchinario al prodotto specifico. Ogni passo restringe il campo delle opzioni e porta alla configurazione ottimale.
Settore, zona ATEX di installazione (0, 1, 2 gas / 20, 21, 22 polveri), presenza di atmosfere corrosive (salina, chimica), temperatura ambiente, tipo di olio in uso e sua viscosità ISO VG.
Per pompe centrifughe di processo la scelta è quasi sempre oliatore a livello costante sul carter cuscinetti. Valuta dimensione serbatoio (125/250/500 ml) in base al consumo e all'intervallo di rabbocco desiderato.
ATEX se la pompa è in zona classificata, inox 316L se ambiente aggressivo o con requisiti igienici, sensore di livello basso se critica di processo, desiccant breather se ambiente umido o con variazioni termiche significative.
La configurazione completa di lubrificazione per una pompa centrifuga si compone di più elementi complementari, selezionati in base alle criticità del contesto operativo. Ogni soluzione MCA è collegata a una pagina prodotto dedicata con specifiche tecniche di dettaglio.
È il componente centrale: mantiene automaticamente il livello olio nel carter del supporto cuscinetti, reintegrando il lubrificante quando scende sotto la soglia. Versioni in ottone nichelato e AISI 316L, capacità 125/250/500 ml, attacchi 1/2" NPT e 3/4" NPT standard su pompe di processo. Compatibile dimensionalmente con oliatori Trico Opto-Matic e Adams in caso di sostituzione.
Vedi catalogo oliatori a livello costante →Per pompe centrifughe installate in zone classificate ATEX (oil & gas, raffinazione, petrolchimico, farmaceutico con solventi). Certificazione secondo direttiva 2014/34/UE, materiali, guarnizioni e sensori selezionati per eliminare sorgenti di innesco. Documentazione di conformità e marcatura ATEX fornite a corredo.
Vedi oliatori ATEX →Per pompe in ambienti offshore, petrolchimici, chimici, farmaceutici, cartari e alimentari. Resistenza alla corrosione salina e agli agenti chimici aggressivi, lavabilità con detergenti sanificanti, conformità igienica. Combinabile con versione ATEX per applicazioni offshore oil & gas.
Vedi oliatori inox 316L →Integrato nell'oliatore, segnala tramite uscita elettrica PNP/NPN quando il serbatoio sta per esaurirsi. Collegamento diretto a PLC (Siemens, Allen-Bradley, Schneider, Mitsubishi, Omron) e sistemi SCADA. Configurabile come allarme remoto, rabbocco automatico o arresto pompa in sicurezza.
Vedi oliatori con sensore →Filtri di sfiato con essiccante integrato (gel di silice) contro l'ingresso di umidità atmosferica nel carter, spie di livello per ispezione visiva, oil sight glass con scala graduata. Estende la vita utile dell'olio e previene la contaminazione da acqua, principale causa di degradazione del lubrificante.
Vedi controllo livello olio →Per pompe centrifughe con oliatori Trico (Opto-Matic, Watchdog, Bull-Eye) o Adams (VABL, ACL 7595) esistenti da sostituire, MCA fornisce ricambi equivalenti dimensionalmente compatibili. Identificazione del modello a partire dalla foto dell'installazione e dalle misure di attacco, consegna tipica 3-5 giorni per modelli a magazzino.
Vedi landing sostituzione →Lo standard API 610 (Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries) è il riferimento internazionale per pompe centrifughe di processo nel settore oil & gas, petrolchimico e di raffinazione. Per la lubrificazione, API 610 richiede sistemi che garantiscano mantenimento costante del livello olio, protezione dalla contaminazione, possibilità di monitoraggio e idoneità ATEX quando la zona lo richiede.
L'oliatore a livello costante con desiccant breather è la configurazione standard su pompe API 610. Per impianti con classificazione ATEX (pratica diffusa nell'oil & gas) si aggiunge la certificazione 2014/34/UE; per servizio acido (sour service) con H2S si richiede la conformità NACE MR0175 sui materiali metallici a contatto. MCA fornisce oliatori con documentazione di materiali 3.1 e certificazione NACE su richiesta.
Oltre ad API 610, lo standard API 682 (Pumps — Shaft Sealing Systems for Centrifugal and Rotary Pumps) regola le tenute meccaniche e i sistemi di flushing, anch'essi interfacciati con circuiti di lubrificazione e accessori di controllo livello.
La configurazione di lubrificazione varia in funzione del tipo di pompa, della posizione di installazione e del servizio. Di seguito le tipologie più diffuse nell'industria italiana e le configurazioni di riferimento.
Configurazione più diffusa in oil & gas e raffinazione. Supporto cuscinetti laterale con oliatore a livello costante 250 ml su carter. Desiccant breather sul tappo di sfiato. Sensore di livello basso sulle pompe critiche di processo.
Pompe per alte pressioni su circuiti di alimentazione caldaie, boosting e iniezione. Cuscinetti anteriori e posteriori con oliatori indipendenti, versione inox 316L in raffinerie costiere. Sensori di livello per monitoraggio integrato.
Pompe di estrazione da pozzi, vasche di raccolta, torri. Configurazione di lubrificazione più semplice sul supporto superiore con oliatore a livello costante. Attenzione all'orientamento verticale nella selezione del modello.
Pompe su piattaforme, FPSO, impianti di desalinizzazione. Configurazione ATEX + inox 316L obbligatoria, documentazione NACE MR0175 su richiesta. Desiccant breather essenziale per l'ambiente salino.
Pompe sanitarie per reattori, miscelatori e linee CIP/SIP. Oliatori in inox 316L con guarnizioni compatibili con detergenti alcalini e acidi forti. Lavabilità come requisito base.
Pompe in presenza di H2S nei settori oil & gas upstream. Oliatore ATEX + inox 316L con certificazione NACE MR0175 su materiali metallici. Documentazione 3.1 di materiale a corredo.
Sulle pompe centrifughe di grande taglia o su impianti con molte pompe ravvicinate, la lubrificazione a bagno d'olio con oliatori singoli può essere integrata con un impianto di lubrificazione centralizzata a circuito d'olio con pompe a ingranaggi e scambiatore di calore, tipico dei sistemi di turbine e compressori centrifughi di grande potenza.
Per impianti esistenti con oliatori obsoleti o di marche non più supportate, MCA fornisce ricambi equivalenti. Per la sostituzione di oliatori Trico e Adams in particolare esiste una procedura guidata di identificazione del ricambio a partire dalla foto dell'installazione esistente.
Approfondimento tecnico sulla scelta dell'oliatore a livello costante, soluzione standard per le pompe centrifughe API 610 di processo. La guida illustra in dettaglio come dimensionare la capacità del serbatoio in funzione del consumo orario d'olio della pompa specifica.
Le 5 decisioni che definiscono la configurazione: capacità del serbatoio, materiale del corpo (ottone vs inox 316L per pompe in ambiente petrolchimico), attacco filettato (NPT 1/2 o 3/4 standard API 610), guarnizioni, accessori. Include la formula di dimensionamento V = C × T × F con esempio numerico applicato a una pompa centrifuga API tipica.
Leggi la guida →Inviaci i dati delle pompe: tipo (orizzontale, verticale, multistadio), settore di installazione, zona ATEX, lubrificante in uso e problemi rilevati (surriscaldamento cuscinetti, perdite, contaminazione olio, dimenticanze di rabbocco). Ti rispondiamo con la configurazione di lubrificazione consigliata — oliatore, versione speciale, accessori di controllo — e il preventivo. Una foto dell'installazione esistente è sempre il punto di partenza più efficace.
La maggior parte delle pompe centrifughe di processo utilizza la lubrificazione a bagno d'olio dei cuscinetti del supporto, con livello mantenuto costante da un oliatore a livello costante avvitato sul carter. L'oliatore reintegra automaticamente l'olio evaporato o consumato, mantenendo il livello al valore ottimale definito dal costruttore. Su pompe in zone classificate ATEX si utilizzano versioni certificate 2014/34/UE; su pompe in ambienti corrosivi (offshore, chimico) versioni in acciaio inox AISI 316L.
API 610 è lo standard internazionale per pompe centrifughe di processo nel settore oil & gas, petrolchimico e di raffinazione. Per la lubrificazione prevede requisiti specifici sul sistema di ingrassaggio dei cuscinetti, il mantenimento del livello olio, la protezione dalla contaminazione con acqua e particolato, il monitoraggio remoto del livello e l'idoneità ad ambienti ATEX quando richiesti. Gli oliatori a livello costante e i desiccant breather sono i componenti standard per rispondere a questi requisiti.
Le cause principali di surriscaldamento dei cuscinetti in pompe centrifughe sono: livello olio insufficiente (carenza di lubrificante nel bagno), livello olio eccessivo (schiumazione e perdita di proprietà lubrificanti), contaminazione dell'olio con acqua (emulsione, riduzione della viscosità), contaminazione con particolato (abrasione), olio con viscosità errata rispetto alla velocità di rotazione, invecchiamento e ossidazione del lubrificante. Un oliatore a livello costante + desiccant breather elimina le prime tre cause in modo strutturale.
L'oliatore ATEX è richiesto su pompe centrifughe installate in zone classificate con rischio di atmosfere esplosive secondo la direttiva 2014/34/UE: tipicamente tutte le pompe di processo in impianti oil & gas, raffinazione, petrolchimico, chimico di base, farmaceutico con solventi organici, stoccaggio di liquidi infiammabili. La zona ATEX della pompa è definita dal Documento di Valutazione del Rischio di Esplosione (DVRE) dell'impianto e la classificazione determina la categoria di oliatore da installare.
Le pompe centrifughe che richiedono oliatori in acciaio inox AISI 316L sono quelle installate in: impianti offshore e costieri (atmosfera salina), raffinerie costiere e piattaforme (ambiente corrosivo), impianti chimici e petrolchimici con vapori acidi o alcalini, industria farmaceutica e cosmetica (lavaggi con detergenti sanificanti), industria cartaria (umidità e residui chimici), industria alimentare (conformità igienica). Spesso il requisito si combina con ATEX: la configurazione ATEX + inox 316L è standard nell'oil & gas offshore.
Sì, tramite oliatore a livello costante con sensore optoelettronico di livello basso integrato. Il sensore rileva quando il serbatoio dell'oliatore sta per esaurirsi e genera un segnale elettrico (PNP/NPN) configurabile come allarme remoto verso PLC o SCADA, comando di rabbocco automatico da serbatoio di rincalzo, o comando di arresto macchina. Su pompe critiche di processo continuo è la configurazione standard per manutenzione predittiva e per conformità alle buone pratiche API.
La frequenza di sostituzione dipende da: tipo di olio (minerale, sintetico, PAO), temperatura operativa, contaminazione da acqua o particolato, ore di funzionamento. Come riferimento, oli minerali in condizioni standard si sostituiscono ogni 2.000-4.000 ore, oli sintetici ogni 8.000-16.000 ore. La presenza di un desiccant breather estende significativamente la vita dell'olio prevenendo l'ingresso di umidità. L'analisi dell'olio periodica (particolato, contenuto acqua, TAN) è la pratica standard per definire la sostituzione sulla base di dati reali, non di calendario.
La presenza di acqua nell'olio è segnale di una contaminazione in corso. Le cause tipiche sono: ingresso di umidità atmosferica attraverso il tappo di sfiato non protetto, perdita di tenuta meccanica che lascia passare fluido di processo nel bagno, condensa da variazioni termiche. La soluzione standard è installare un desiccant breather con essiccante sul tappo di sfiato, verificare lo stato della tenuta meccanica, drenare l'olio contaminato e sostituirlo con olio nuovo. L'analisi periodica del contenuto d'acqua nell'olio (metodo Karl Fischer) permette di rilevare il problema precocemente.
