Una valvola unidirezionale oleodinamica è il tipo più semplice di valvola di ritegno utilizzata nei sistemi idraulici. Le valvole di ritegno arrestano il flusso del fluido in una direzione e consentono il flusso libero nella direzione opposta. Sono anche conosciute come valvole di non ritorno.
È possibile utilizzare la valvola unidirezionale oleodinamica per passare a una determinata pressione o regolare la direzione e il flusso del fluido. Valvole diverse funzionano in modi diversi. Le valvole di ritegno consentono il flusso libero in una direzione e bloccano il flusso nella direzione opposta.
Dai un'occhiata ai nostri modelli e contattaci a mca@mcastrumenti.it

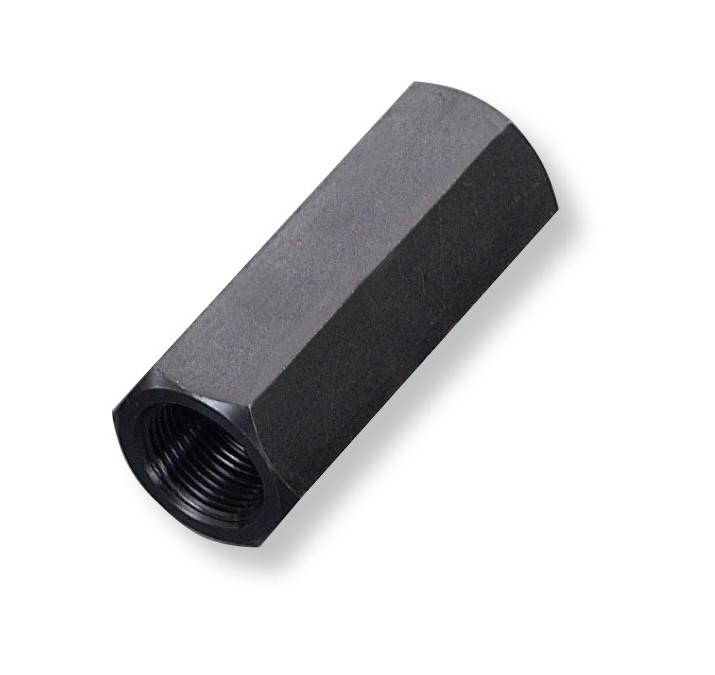

Valvola unidirezionale oleodinamica CV
| Modello (immagine) |
Modello |
Connessione |
Lunghezza[mm] |
Diametro esterno[mm] |
Portata [L/m] |
Massima pressione[kg/cm2] |
Pressione cracking [kg/cm2] |
 |
CV-03 |
3/8" |
70 |
23 |
40 |
210 |
A1: 0,5; A2: 5 |
| CV-04 |
1/2" |
80 |
29 |
60 |
210 |
A1: 0,5; A2: 5 |
| CV-06 |
3/4" |
90 |
35 |
100 |
210 |
A1: 0,5; A2: 5 |
| CV-08 |
1" |
113 |
46 |
150 |
210 |
A1: 0,5; A2: 5 |
| CV-10 |
1-1/4" |
113 |
53 |
200 |
210 |
A1: 0,5; A2: 5 |
| CV-12 |
1-1/2"" |
133 |
65 |
280 |
210 |
A1: 0,5; A2: 5 |
| CV-16 |
2" |
154 |
71 |
400 |
210 |
A1: 0,5; A2: 5 |

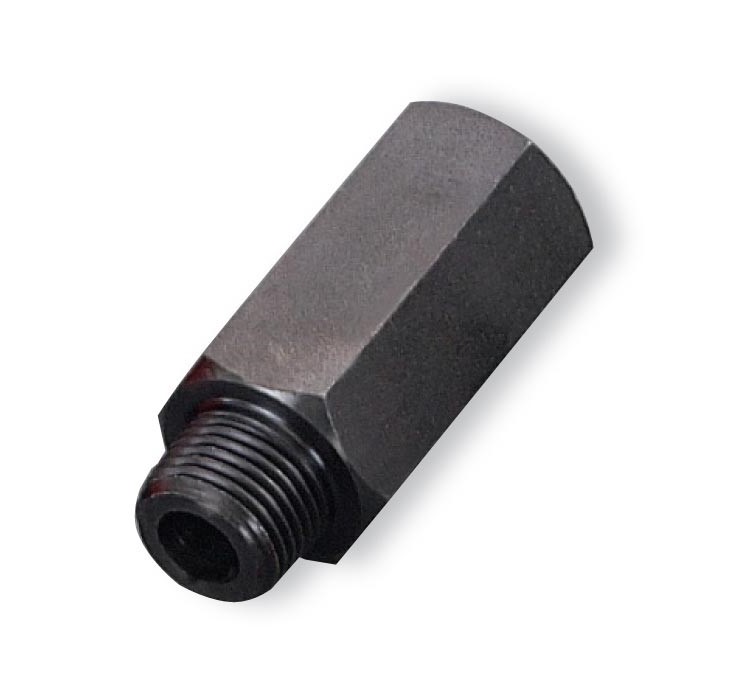

Valvola unidirezionale oleodinamica CE
| Modello (immagine) |
Modello |
Connessione |
Lunghezza[mm] |
Diametro esterno[mm] |
Portata [L/m] |
Massima pressione[kg/cm2] |
Pressione cracking [kg/cm2] |
 |
CE-03 |
3/8" |
66 |
23 |
40 |
210 |
A1: 0,5; A2: 5 |
| CE-04 |
1/2" |
70 |
29 |
60 |
210 |
A1: 0,5; A2: 5 |

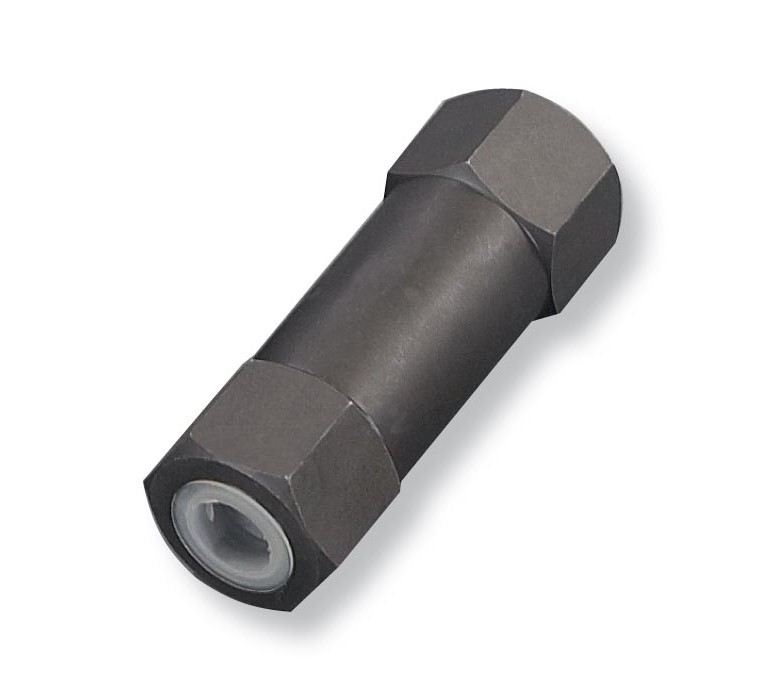

Valvola unidirezionale oleodinamica CIT
| Modello (immagine) |
Modello |
Connessione |
Lunghezza[mm] |
Diametro esterno[mm] |
Diametro interno[mm] |
Portata [L/m] |
O-ring |
Massima pressione[kg/cm2] |
Pressione cracking [kg/cm2] |
 |
CIT-02 |
1/4" |
75 |
29 |
27 |
30 |
P-16 |
350 |
A1: 0,5; A2: 5 |
| CIT-03 |
3/4" |
75 |
32 |
30 |
40 |
P-16 |
350 |
A1: 0,5; A2: 5 |
| CIT-04 |
1/2" |
104 |
35 |
34 |
60 |
P-20 |
350 |
A1: 0,5; A2: 5 |
| CIT-06 |
3/4" |
120 |
41 |
40 |
100 |
G-30 |
350 |
A1: 0,5; A2: 5 |
| CIT-08 |
1" |
139 |
57 |
56 |
150 |
G-45 |
350 |
A1: 0,5; A2: 5 |
Valvola unidirezionale oleodinamica controllata

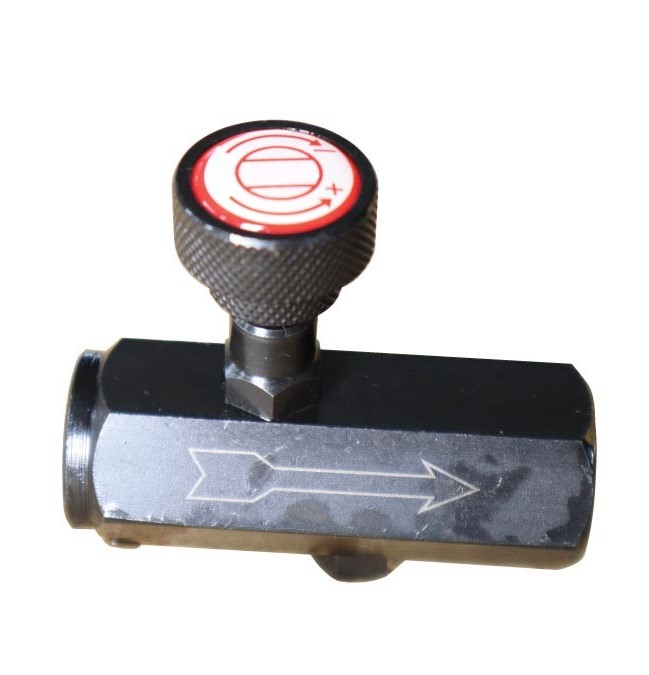

Valvola unidirezionale oleodinamica controllata da una rotella
| Modello (immagine) |
Modello |
Connessione |
Portata [L/m] |
Massima pressione[kg/cm2] |
 |
PT-02 |
1/4" |
12 |
210 |
| PT-03 |
3/8" |
20 |
210 |
| PT-04 |
1/2" |
30 |
210 |
| PT-06 |
3/4" |
48 |
210 |

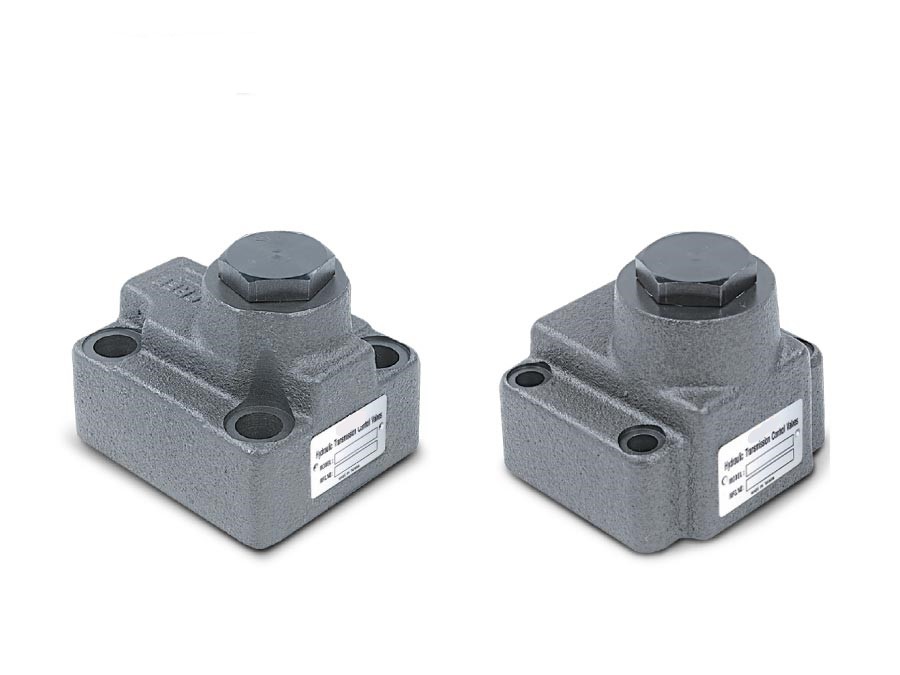

Valvola unidirezionale oleodinamica controllata con attacco a parete
La serie CV della valvola di ritegno è consentita solo a flusso unidirezionale, non consentE l'inversione.
La pressione di cracking elencata nella tabella indica che quando il flusso raggiunge il punto di pressione, la bobina si aprirà per far passare il flusso.
In condizioni di riposo l’otturatore della valvola unidirezionale oleodinamica, del tipo a tenuta cono su spigolo, e mantenuto chiuso da una molla di contrasto a taratura fissa.
L’apertura dell’otturatore avviene quando la pressione nel condotto d’ingresso “A” supera il valore di taratura della molla sommata all’eventuale pressione presente nel condotto di uscita “B”.
| Modello (immagine) |
Modello |
Connessione |
Montaggio |
Pressione di cracking[kg/cm2] |
Portata [L/m] |
 |
CV-03G |
3/8" |
Montaggio a piastra |
0,5 / 3 / 5 |
30 |
| CV-06G |
3/4" |
Montaggio a piastra |
0,5 / 3 / 5 |
80 |
| CV-10G |
1-1/4" |
Montaggio a piastra |
0,5 / 3 / 5 |
200 |
