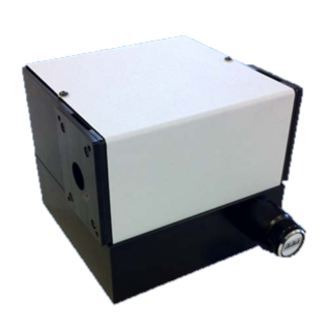

Il modello 9030 è un monocromatore a scansione a reticolo singolo compatto. Ha un selettore manuale della lunghezza d'onda con un azionamento del motore esterno opzionale per il controllo computerizzato.
Il design compatto è reso possibile dal suo layout ottico Seya-Namioka, utilizzando un unico reticolo concavo olografico e apertura f / 3.2.
Una coppia di fessure rimovibili a larghezza fissa sono incluse per le porte di ingresso e uscita. Ulteriori fessure rimovibili e fessure di larghezza personalizzata possono anche essere acquistate separatamente. Ci sono 5 scelte di griglie (vendute separatamente) che coprono da UV a vicino IR.
Il monocromatore 9030 non può essere utilizzato come spettrografo e quindi accetta solo rivelatori monocanale e PMT; tuttavia, può essere utilizzato come sorgente di luce sintonizzabile con lunghezza d'onda di eccitazione. Le porte di ingresso e di uscita sono appositamente posizionate otticamente in linea, rendendole una semplice aggiunta a un raggio lineare in un sistema ottico.
Per maggiori informazioni consultare la scheda tecnica.
Come scegliere il reticolo del monocromatore?
Ci sono tre parametri fondamentali da considerare quando si sceglie un reticolo per il monocromatore.
- Range lunghezza d’onda richiesto
Il range di lunghezze d'onda a vostra disposizione è determinato dalla densità della scanalatura del reticolo scelta e dalla limitazione angolare meccanica del monocromatore. - Efficienza del reticolo
I reticoli rigati possono essere accesi per aumentare la loro efficienza su una specifica banda di lunghezze d'onda. I reticoli olografici possono essere modulati in modo tale che siano più efficienti ad alcune lunghezze d'onda che ad altre. Le curve di efficienza del reticolo sono lo strumento migliore per determinare il reticolo più efficiente disponibile per la vostra applicazione. È importante notare che le curve di efficienza del reticolo non rappresentano l'efficienza esatta che ci si dovrebbe aspettare quando il reticolo viene utilizzato in un monocromatore poiché le curve di efficienza del reticolo sono prese con l'angolo di Littrow. - Risoluzione richiesta e ampiezza di banda
La risoluzione è una misura della capacità di uno strumento di separare le linee spettrali adiacenti. La risoluzione è generalmente data in nm. La larghezza di banda (o banda passante) è l'intervallo di lunghezze d'onda che cade sulla porta di uscita in qualsiasi momento ed è anche dato in nm.
