Livellostato a pera
Interruttori di livello a galleggiante per applicazioni industriali
Interruttori di livello a galleggiante per applicazioni industriali
Il livellostato a pera è un interruttore di livello a galleggiante utilizzato per il controllo automatico di pompe, elettrovalvole e allarmi di alto/basso livello in pozzi, serbatoi, vasche e stazioni di sollevamento. È la soluzione standard per la protezione marcia a secco delle pompe sommerse e per la gestione automatica del livello in impianti civili e industriali.
La gamma MCA copre tutte le tipologie di fluido: acqua potabile (con certificazione ACS), acque reflue civili e industriali, liquami carichi, fluidi chimici acidi e basici, ambienti classificati ATEX. Tutti i modelli hanno grado di protezione IP68 e sono progettati per installazione semplice e nessuna manutenzione in condizioni operative normali.
La selezione del modello dipende da quattro parametri principali: natura del fluido (corrosività, presenza di solidi, temperatura), pressione idrostatica nel punto di installazione, carico elettrico da commutare (pompa diretta o tramite relè), classificazione dell'area (zone ATEX o sicure).
Il livellostato a pera (o interruttore di livello a galleggiante) è un dispositivo che commuta un microinterruttore in funzione dell'inclinazione del galleggiante, comandando pompe e allarmi al raggiungimento di un livello impostato. La gamma MCA comprende 7 modelli per applicazioni industriali: INMR ECO e INME ECO per acque pulite e reflue, INMF per fluidi poco agitati, INMR AMS certificato ACS per acqua potabile, INMR VS per liquidi agitati e stazioni di sollevamento, HYP in Hypalon per fluidi chimici aggressivi, HYP Ex certificato ATEX II 1 G Ex ia IIC per zone classificate. Tutti IP68, microswitch SPDT fino a 20A.
Un livellostato a pera è composto da un corpo galleggiante a forma di bulbo, all'interno del quale si trova un microswitch SPDT azionato da una sfera o da un contrappeso mobile. Il dispositivo è sospeso al cavo elettrico, che funge sia da collegamento sia da elemento meccanico per il fissaggio nella vasca.
Quando il liquido sale o scende, il galleggiante ruota intorno al punto di sospensione del cavo. La rotazione fa spostare la sfera interna che, oltre un certo angolo (tipicamente ±45°), commuta il microswitch chiudendo o aprendo il circuito. Il punto di intervento si imposta semplicemente regolando la lunghezza libera del cavo: maggiore lunghezza significa maggior differenziale tra livello di accensione e livello di spegnimento della pompa.
Questo principio meccanico è estremamente affidabile: assenza di parti elettroniche immerse, immunità a interferenze elettromagnetiche, vita utile di centinaia di migliaia di commutazioni. Il limite è il tipo di misura: un livellostato a pera è un dispositivo ON/OFF, non fornisce misura continua del livello.

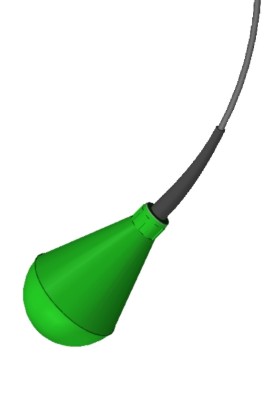

Soluzione economica per acque reflue e acque piovane. Indicato per stazioni di sollevamento di piccola e media taglia, vasche di raccolta acque meteoriche e impianti di drenaggio.
Versione per acque pulite e fluidi poco agitati. Ideale per serbatoi di accumulo, autoclavi industriali e applicazioni dove il fluido è stabile.

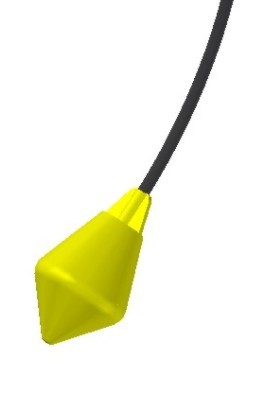

Versione con microswitch potenziato 20A per comando diretto di pompe trifase senza relè intermedio. Costruzione robusta in PP per acque pulite.

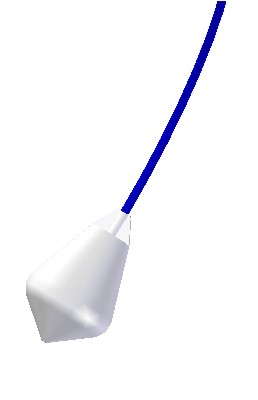

Modello certificato ACS (Attestation de Conformité Sanitaire) per contatto con acqua potabile. Indicato per acquedotti, serbatoi di accumulo idrico e impianti di distribuzione.

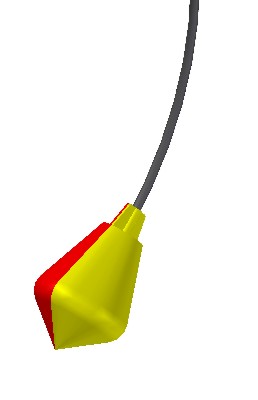

Versione per liquidi agitati e turbolenti: stazioni di sollevamento, vasche di rilancio, processi con miscelazione. Microswitch potenziato 20A e doppia certificazione ACS.

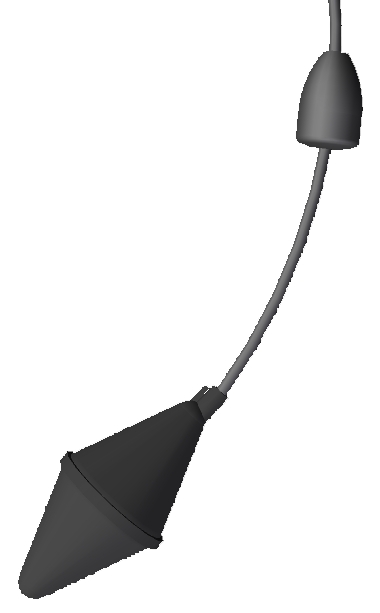

Costruzione in Hypalon (CSM), elastomero clorosolfonato ad alta resistenza chimica. Indicato per liquidi acidi, basici e prodotti aggressivi in industria chimica, trattamento acque industriali, processi galvanici.

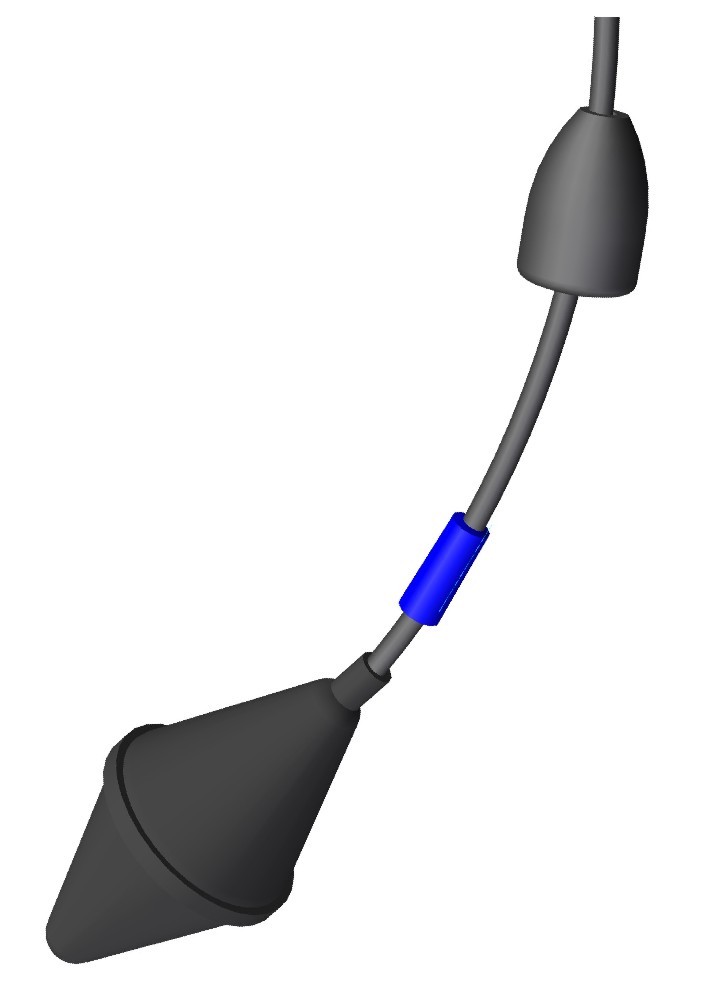

Versione certificata ATEX per zone classificate con presenza di gas o polveri infiammabili. Sicurezza intrinseca, da utilizzare con barriera Zener o isolatore galvanico a monte.
| Modello | Applicazione | Materiale | Microswitch | T max | P max | Note |
|---|---|---|---|---|---|---|
| INMR ECO | Acque reflue, piovane | PP | 10 A / 250 VAC | +60 °C | 6 kg/cm² | Pressione massima della gamma |
| INME ECO | Acque pulite | PP | 16 A / 250 VAC | +70 °C | 3,5 bar | Versione standard |
| INMF | Acque pulite, comando diretto pompa | PP | 20 A / 250 VAC | +85 °C | 3,5 kg/cm² | Microswitch potenziato |
| INMR AMS | Acqua potabile | PP – ACS | 16 A / 250 VAC | +85 °C | 3,5 kg/cm² | Certificato ACS |
| INMR VS | Liquidi agitati | PP – ACS | 20 A / 250 VAC | +85 °C | 3,5 kg/cm² | Per turbolenze, stazioni sollevamento |
| HYP | Fluidi chimici aggressivi | Hypalon | 16 A / 250 VAC | +90 °C | 4 kg/cm² | Acidi e basi |
| HYP Ex | Zone ATEX gas | Hypalon | 10 A / 24 VAC/DC | +70 °C | 4 kg/cm² | ATEX II 1 G Ex ia IIC |
Comando automatico di pompe sommergibili per il rilancio di liquami civili e industriali. Tipicamente si installano due livellostati per i comandi marcia/arresto e un terzo per l'allarme di troppo pieno.
Vasche di equalizzazione, ossidazione biologica, sedimentazione e disinfezione. Il modello in PP è indicato per la maggior parte delle applicazioni; per sezioni con dosaggio chimico (cloro, soda, acidi) si usa Hypalon.
Serbatoi di accumulo, pozzi di pescaggio, stazioni di pompaggio per acqua potabile. La certificazione ACS è obbligatoria per il contatto con acqua destinata al consumo umano.
Vasche di stoccaggio acidi, basi e solventi, processi galvanici, neutralizzazione. Il livellostato in Hypalon resiste alla maggior parte delle aggressioni chimiche industriali.
Vasche di accumulo reflui di processo, impianti di flottazione, sistemi di neutralizzazione. La scelta del materiale dipende dalla composizione chimica del refluo.
Vasche di raccolta condense, separatori acqua/idrocarburi, stoccaggio solventi. La versione HYP Ex con sicurezza intrinseca è certificata per zone 0, 1 e 2.
Pozzi di drenaggio, vasche di prima pioggia, raccolta condense da gruppi frigo, sistemi antincendio con riserva idrica.
Vasche di lavaggio, serbatoi di accumulo prodotto, sistemi CIP. Per il contatto con prodotto alimentare si valuta il modello con certificazione ACS o materiali a richiesta.
Vasche di pasta, recupero acque di lavorazione, impianti di chiarificazione. Il modello per liquidi agitati gestisce le turbolenze tipiche di queste applicazioni.
Installare un livellostato in PP in un fluido contenente solventi o acidi forti porta a un rapido degrado del corpo. Verificare sempre la tabella di compatibilità chimica con la composizione reale del refluo.
Comandare direttamente pompe con assorbimento elevato attraverso un microswitch da 10A ne riduce drasticamente la vita utile. Per pompe trifase di potenza usare relè o teleruttore intermedi.
Cavo troppo corto riduce il differenziale e provoca commutazioni continue (rischio di danneggiamento pompa). Cavo troppo lungo crea isteresi eccessiva e oscillazioni del livello.
In acque reflue civili, capelli e filamenti possono avvolgere il cavo bloccando la rotazione del galleggiante. Si consiglia l'uso di contrappeso e di tubo guida nelle stazioni critiche.
Installare un livellostato non certificato in area classificata è una grave violazione normativa. Per zone con gas o polveri infiammabili è obbligatorio l'HYP Ex con barriera Zener.
In serbatoi profondi, la pressione idrostatica può superare la pressione massima dichiarata. Verificare sempre che la profondità di installazione rientri nei limiti del modello scelto.
Il livellostato a pera è una tra le diverse soluzioni disponibili per il rilevamento ON/OFF del livello. La scelta tra le diverse tecnologie dipende dal tipo di installazione, dalle condizioni di processo e dal budget:
| Tecnologia | Vantaggi | Limiti | Applicazione tipica |
|---|---|---|---|
| Livellostato a pera | Economico, IP68, vasche aperte | Solo ON/OFF, soggetto a filamenti | Reflui, sollevamento, drenaggio |
| Galleggiante magnetico verticale | Per serbatoi pressurizzati | Richiede bocchello dedicato | Olii, idraulica, processo |
| Sonda capacitiva | Senza parti mobili | Sensibile a depositi | Polveri e granuli |
| Sensore a impedenza | Funziona con schiuma | Costo più elevato | Detergenti, processi schiumogeni |
| Sonda conduttiva | Più punti su un'unica sonda | Solo fluidi conduttivi | Acqua, soluzioni acquose |
Per applicazioni con presenza di schiuma o vapori si rimanda alla pagina dedicata al sensore di livello per schiuma; per fluidi puliti a buona conducibilità è disponibile la gamma di sensori di livello conduttivi.
Un livellostato a pera è un interruttore di livello a galleggiante in cui il corpo galleggiante, di forma a pera o bulbo, contiene un microswitch che commuta in funzione dell'inclinazione. Quando il livello del liquido sale o scende, il galleggiante ruota intorno al punto di sospensione del cavo e attiva o disattiva il contatto elettrico, comandando pompe, elettrovalvole o segnali di allarme.
Il livellostato è sospeso al cavo e galleggia liberamente nel liquido. Quando il livello cambia, il galleggiante si inclina e una sfera o un contrappeso interno attiva il microswitch. Il punto di intervento si regola modificando la lunghezza libera del cavo tra il punto di fissaggio e la pera.
Per acque reflue civili o piovane è indicato il modello INMR ECO in polipropilene, IP68, con microswitch SPDT 10A. Per applicazioni più gravose con liquami carichi o stazioni di sollevamento si consiglia il modello INMR VS, sempre in PP ma con microswitch da 20A e contrappeso integrato per resistere alla turbolenza.
Sì. Il modello INMR AMS è certificato ACS (Attestation de Conformité Sanitaire) per il contatto con acqua potabile. È costruito in polipropilene alimentare, ha microswitch SPDT da 16A e resiste a temperature fino a 85 °C e pressioni di 3,5 kg/cm². È la scelta corretta per acquedotti e serbatoi di accumulo idrico.
Per liquidi chimici acidi o basici e fluidi aggressivi si utilizza il modello HYP in Hypalon (CSM), un elastomero clorosolfonato resistente alla maggior parte degli agenti chimici industriali. Sopporta temperature fino a 90 °C e pressioni fino a 4 kg/cm². Per la compatibilità con specifici prodotti chimici si raccomanda di richiedere la tabella di resistenza chimica.
Sì. Il modello HYP Ex è certificato ATEX II 1 G Ex ia IIC con marcatura LCIE 00 ATEX 6003 X. È adatto a zone 0, 1 e 2 per gas e impiega un microswitch a sicurezza intrinseca con tensione massima 24 VAC/DC, da utilizzare con barriera Zener o isolatore galvanico installato in zona sicura.
Il livellostato a pera è un interruttore a galleggiante libero sospeso al cavo, ideale per vasche aperte e serbatoi di grandi dimensioni. Il livellostato a galleggiante magnetico utilizza invece un galleggiante che scorre su uno stelo verticale o orizzontale con sensore reed o contatto magnetico, e si presta a serbatoi pressurizzati e installazioni laterali con bocchello dedicato.
No, in condizioni operative normali non richiede manutenzione. Si raccomanda un controllo periodico della libertà di movimento del galleggiante e dell'integrità del cavo, soprattutto in presenza di liquami filamentosi che possono avvolgere il cavo o nei processi con depositi sulla superficie del fluido.
Il punto di intervento si imposta variando la lunghezza libera del cavo tra il punto di fissaggio (staffa, contrappeso o passacavo) e il galleggiante. Maggiore è la lunghezza libera, maggiore è il differenziale tra il punto di accensione e il punto di spegnimento della pompa. Tipicamente si lavora con differenziali tra 30 cm e 1 metro.
Tutti i modelli della gamma MCA hanno grado di protezione IP68, ovvero sono progettati per immersione continua. Le pressioni massime di esercizio variano da 3,5 a 6 kg/cm² in funzione del modello, corrispondenti a profondità di installazione fino a circa 60 metri di colonna d'acqua per il modello INMR ECO.
