Indicatore di flusso a elica
Visibilità eccellente del passaggio del fluido per liquidi chiari e torbidi
Visibilità eccellente del passaggio del fluido per liquidi chiari e torbidi
L'indicatore di flusso a elica è ampiamente utilizzato come ausilio visivo per le operazioni di processo e la protezione degli impianti industriali.
Forniscono finestre nelle condutture, consentendo all'utente di vedere immediatamente se si sta verificando il flusso e di osservare il colore e le condizioni del flusso.
La nostra gamma, con una scelta di corpi in acciaio inossidabile, acciaio al carbonio e bronzo, è adatta ad applicazioni industriali con temperature di lavoro fino a 250°C e pressioni di lavoro fino a 16 bar per la gamma standard e 40 bar per la gamma ad alta pressione.
Siamo inoltre in grado di offrire un indicatore di flusso a elica con materiali più specializzati come acciaio duplex, bronzo alluminio e vetro al quarzo.

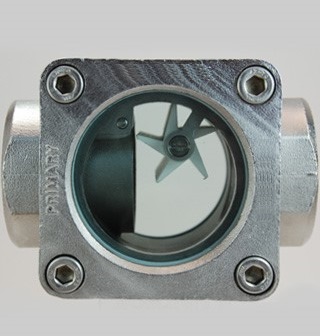

Questo modello può essere montato in qualsiasi posizione della tubazione e funzionerà su un ampio intervallo di flusso. Con lo spinner in PTFE ad alta visibilità, l'indicatore di flusso ad elica in acciaio è adatto per liquidi chiari e torbidi.

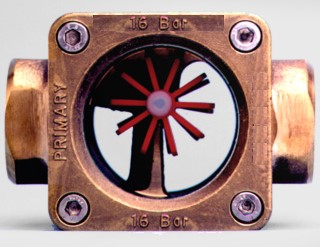

Questo modello ha due rotori montati vicino a ciascun vetro per mostrare se il liquido scorre. L'indicatore può essere montato in qualsiasi posizione e i rotori leggeri funzioneranno su un ampio intervallo di flusso.
L'indicatore di flusso a elica (chiamato anche spia visiva con spinner o indicatore con rotore) è un componente di linea che utilizza un'elica rotante interna per evidenziare il passaggio del fluido nella tubazione. Particolarmente indicato per liquidi trasparenti dove la sola finestra di vetro non permetterebbe di vedere chiaramente il flusso. Due gamme principali: modello in acciaio con spinner PTFE (fino a 60 bar e 250°C, adatto a liquidi chiari e torbidi, applicazioni gravose), modello in bronzo gunmetal con doppio rotore (fino a 16 bar e 100°C, applicazioni standard a costi contenuti). Materiali speciali su richiesta: acciaio duplex, bronzo alluminio, vetro al quarzo. Settori: lubrificazione, refrigerazione, riscaldamento, trattamento acque, oleodinamica, distribuzione carburanti, chimico, alimentare. Montaggio in qualsiasi posizione (orizzontale o verticale).
L'indicatore a elica è la scelta tecnica corretta quando il fluido è trasparente e la sola finestra di vetro non permetterebbe di vedere chiaramente se c'è passaggio. La rotazione dell'elica è la conferma visiva immediata e univoca del flusso, leggibile da diversi metri di distanza. Le applicazioni più frequenti sono:
Per fluidi colorati, viscosi, schiumosi o con particolato conviene invece valutare una spia visiva di flusso a passaggio libero (senza elemento mobile), dove il movimento del fluido è già evidente attraverso il vetro e l'assenza di parti meccaniche aumenta la robustezza nel tempo.
I due modelli rispondono a esigenze diverse. La scelta corretta dipende dalle condizioni operative (pressione, temperatura), dal fluido di processo e dal budget di progetto.
| Caratteristica | Modello in acciaio | Modello in bronzo |
|---|---|---|
| Pressione massima | Fino a 60 bar | Fino a 16 bar |
| Temperatura massima | Fino a 250°C | Fino a 100°C |
| Materiale corpo standard | Acciaio inox o acciaio al carbonio | Bronzo gunmetal |
| Tipo di elica | Spinner PTFE singolo | Due rotori (uno per vetro) |
| Adatto a liquidi torbidi | Sì (spinner PTFE) | Preferibile con liquidi limpidi |
| Visibilità del flusso | Da un lato (vetro singolo) | Da entrambi i lati (vetri contrapposti) |
| Materiali speciali su richiesta | Acciaio duplex, vetro al quarzo | Bronzo alluminio |
| Costo relativo | Medio-alto | Basso |
| Applicazione tipica | Processo industriale, alta T/P, oleodinamica | Riscaldamento, lubrificazione, applicazioni standard |
Regola pratica: per applicazioni a temperatura ambiente o moderatamente calde, fluidi puliti, pressioni standard fino a 16 bar, il modello in bronzo è quasi sempre la scelta più conveniente. Per processi con temperature elevate, alte pressioni, fluidi torbidi o specifiche di compatibilità chimica più stringenti, il modello in acciaio è la soluzione tecnicamente corretta.
Centraline oleodinamiche, presse industriali, macchine utensili, sistemi di sollevamento. Versione in acciaio per resistenza ad alta pressione (fino a 60 bar) e a temperature operative del fluido idraulico.
Circuiti di raffreddamento industriali, gruppi chiller, scambiatori di calore. Verifica visiva immediata della circolazione del glicole o dell'acqua refrigerata. Modello in bronzo tipicamente sufficiente.
Centrali termiche, caldaie industriali, impianti di teleriscaldamento. Controllo flusso acqua calda di mandata e ritorno, verifica funzionamento pompe di circolazione.
Linee di alimentazione di centrali termiche a gasolio, generatori di emergenza, gruppi cogenerazione, depositi carburanti. Spinner PTFE adatto a liquidi puliti come gasolio raffinato.
Sistemi automatici di lubrificazione di macchine utensili, presse, riduttori di grandi dimensioni. Verifica visiva del passaggio dell'olio nelle linee dirette ai punti di lubrificazione.
Impianti di filtrazione, addolcitori, sistemi di osmosi inversa, dosaggio reagenti chimici. Controllo visivo del passaggio dell'acqua attraverso filtri e linee di trattamento.
Linee di trasferimento di prodotti chimici non aggressivi, soluzioni acquose, intermedi di sintesi a temperatura ambiente. Versione in acciaio inox per compatibilità con la maggior parte dei prodotti chimici industriali.
Linee di alimentazione olio combustibile, ritorni condensa, circuiti di raffreddamento motori. Modello in acciaio per condizioni di esercizio gravose dei gruppi di cogenerazione.
Centrali di betonaggio, linee idrauliche di macchinari da cantiere, distribuzione carburante per mezzi pesanti. Versione in bronzo economica per applicazioni di cantiere a costi contenuti.
I termini elica, spinner e rotore sono spesso usati come sinonimi nei cataloghi industriali, ma con sfumature linguistiche distinte:
In pratica, comprando un "indicatore di flusso a elica" si riceve un dispositivo con elemento mobile interno che gira con il flusso. Se il datasheet usa "spinner" è la stessa cosa. Se invece il prodotto è descritto come "spia visiva con paletta oscillante" è un meccanismo diverso (lama che si solleva e ricade, non rotazione continua).
Il particolato in sospensione (sabbia, ruggine, residui) danneggia l'elica nel tempo o ne falsa la rotazione. Per fluidi non perfettamente puliti conviene una spia visiva a passaggio libero o con paletta robusta.
Il modello in bronzo ha limite di pressione 16 bar e temperatura 100°C. Per oleodinamica, processo industriale gravoso, vapore o fluidi caldi sopra 100°C la versione in acciaio (60 bar, 250°C) è obbligatoria.
L'indicatore a elica non misura la portata, fornisce solo conferma visiva del passaggio. Per misure quantitative serve un flussometro strumentale (con uscita 4-20 mA) o un flussometro visivo con scala graduata. Per allarmi di flusso minimo si usa un flussostato.
Il montaggio richiede che gli assi del tubo e dell'indicatore siano perfettamente allineati. Disassamenti causano rotazione irregolare dell'elica, vibrazioni, usura prematura. Importante in cantiere prevedere supporti meccanici adeguati.
Il bronzo gunmetal non è compatibile con acidi, basi forti, soluzioni saline aggressive. Per chimica leggera il bronzo alluminio è una alternativa, per chimica più severa servono materiali speciali (acciaio duplex, leghe nichel) o spie a passaggio libero in materiali compatibili.
L'elica ha una portata minima sotto la quale non gira. Su circuiti di lubrificazione o dosaggio con flussi molto bassi, l'elica può rimanere ferma anche in presenza di passaggio. Verificare la curva di rotazione del modello specifico rispetto alla portata di esercizio attesa.
Un indicatore di flusso a elica è una spia visiva di flusso che utilizza un'elica (chiamata anche spinner o rotorino) come elemento mobile interno per evidenziare il passaggio del fluido. L'elica viene messa in rotazione dal flusso e la sua rotazione, visibile attraverso il vetro della finestra, è la conferma immediata e univoca che il prodotto sta passando nella tubazione. È particolarmente utile per fluidi trasparenti come acqua, gasolio, oli minerali, dove la sola finestra di vetro non permetterebbe di vedere chiaramente il flusso.
I tre termini sono spesso usati come sinonimi nel settore. "Elica" è il termine italiano più comune nel linguaggio tecnico industriale e sui cataloghi. "Spinner" è il termine inglese, spesso utilizzato sui datasheet di produttori internazionali. "Rotore" o "rotorino" è un termine generico usato per indicare qualsiasi elemento mobile rotante, non solo a forma di elica (può essere anche un semplice ventolino piatto). Tutti e tre indicano lo stesso concetto: un elemento meccanico che gira con il flusso del fluido per renderne visibile il passaggio.
No. L'indicatore di flusso a elica è uno strumento di sola verifica visiva del passaggio del fluido (passa/non passa). Non fornisce una misura quantitativa della portata. La velocità di rotazione dell'elica può dare una stima qualitativa indicativa (più veloce = più portata), ma non è un valore tarato né leggibile su una scala. Per misure quantitative della portata serve un flussometro strumentale (con uscita elettrica) o un flussometro visivo con scala graduata. Per controllare se il flusso scende sotto una soglia minima si usa invece un flussostato.
Gli indicatori di flusso a elica sono adatti al passaggio di acqua, oli minerali, gasolio, benzine, fluidi neutri non corrosivi, soluzioni glicolate per impianti di refrigerazione. È importante che il fluido sia pulito o limpido: la presenza di particolato in sospensione può danneggiare l'elica nel tempo o falsarne la rotazione. Per fluidi corrosivi servono materiali speciali (acciaio duplex, bronzo alluminio) o l'orientamento verso indicatori a vista senza elemento mobile. Il modello in acciaio con spinner PTFE è adatto sia a liquidi chiari sia a liquidi torbidi grazie alla resistenza chimica del PTFE.
Sì. Sia il modello in acciaio sia quello in bronzo possono essere montati in qualsiasi posizione della tubazione, orizzontale o verticale. È importante mantenere coassialità tra il tubo di processo e l'asse dell'indicatore per garantire la rotazione corretta dell'elica. Il modello in bronzo, con due rotori montati uno per ciascun vetro contrapposto, garantisce visibilità del flusso da entrambi i lati indipendentemente dalla posizione di montaggio.
Il modello in acciaio (inox o acciaio al carbonio) sopporta pressioni fino a 60 bar e temperature fino a 250°C: è la versione per applicazioni industriali gravose, alta pressione, alte temperature. Il modello in bronzo gunmetal sopporta pressioni fino a 16 bar e temperature fino a 100°C: è la versione per applicazioni standard a costi contenuti, tipica di lubrificazione, riscaldamento, refrigerazione. Per pressioni intermedie esistono anche versioni standard fino a 16 bar e versioni alta pressione fino a 40 bar. Per applicazioni con materiali speciali (acciaio duplex, bronzo alluminio, vetro al quarzo) si configurano soluzioni custom su specifica del progetto.
Sì, come ogni componente meccanico mobile l'elica è soggetta a usura nel tempo, ma in condizioni operative normali ha vita utile pluriennale. I fattori che accelerano l'usura sono: presenza di particolato abrasivo nel fluido (particelle di sabbia, ruggine, residui di lavorazione), velocità di flusso elevata sostenuta, temperatura prossima al limite massimo del materiale. La sostituzione dell'elica è generalmente possibile senza sostituire l'intero indicatore. Per applicazioni con fluidi non perfettamente puliti, una alternativa è la spia visiva a passaggio libero (senza elica) o con paletta oscillante.
L'indicatore di flusso a elica è una specifica tipologia all'interno della famiglia dei controlli visivi di flusso. Per orientarsi tra le diverse soluzioni disponibili e scegliere quella corretta per la propria applicazione:
Documentazione tecnica disponibile: datasheet indicatore flusso a elica in acciaio (60 bar / 250°C, spinner PTFE) e datasheet indicatore flusso a elica in bronzo (16 bar / 100°C, doppio rotore).
Hai una linea con fluido trasparente dove serve un controllo visivo immediato del passaggio?
Inviaci i dati di processo (tipo di fluido, temperatura e pressione di esercizio, diametro tubazione e tipo di attacco, eventuali requisiti di materiale speciale) e ti supportiamo nella scelta del modello più adatto. Forniamo indicatori di flusso a elica nella gamma standard in acciaio e bronzo, con possibilità di configurazioni speciali (acciaio duplex, bronzo alluminio, vetro al quarzo) per applicazioni con esigenze tecniche specifiche.
📩 Inviaci i dati e ti proponiamo l'indicatore corretto
