Come scegliere un analizzatore granulometrico in linea
Confronto tra tecnologie, criteri di selezione ed errori tipici — guida aggiornata al 2026
Guida tecnica MCA
Confronto tra tecnologie, criteri di selezione ed errori tipici — guida aggiornata al 2026
Guida tecnica aggiornata 2026
La scelta di un analizzatore granulometrico in linea non è una scelta di strumento, è una scelta di tecnologia. Setacciatura dinamica, diffrazione laser, dynamic image analysis (DIA) e spatial filter velocimetry sono tecniche diverse, con range di misura, costi e limiti diversi. Installare quella sbagliata significa pagare tanto e non risolvere il problema.
Questa guida è pensata per responsabili di produzione, qualità e ingegneri di processo che stanno valutando un investimento in strumentazione di controllo granulometrico in linea. Confronta le tecnologie disponibili oggi sul mercato, spiega i criteri reali di selezione, elenca gli errori tipici di installazione e fornisce un metodo per calcolare il ROI.
È il risultato di esperienza diretta MCA come distributore autorizzato Dyna Instruments in Italia, integrata con fonti tecniche aggiornate al 2026.
Il primo problema nella valutazione di un analizzatore granulometrico è che fornitori diversi usano termini diversi per cose diverse. Nella pratica industriale italiana, questa è la classificazione corretta:
| Tipologia | Posizione dello strumento | Tipo di misura | Quando ha senso |
|---|---|---|---|
| In linea (in-line) | Direttamente sul flusso di processo, senza campionamento | Continua, sul 100% del prodotto | Controllo qualità continuo, rilevamento rotture setacci, trend di processo |
| On-line | Vicino al processo, con sistema di campionamento automatico | Continua, su bypass automatico rappresentativo | Polveri fini o slurry che non permettono misura diretta |
| At-line | Vicino alla linea, strumento portatile o da banco | Su campioni prelevati manualmente ad alta frequenza | Laboratorio di reparto, controlli batch |
| Off-line | Laboratorio separato dalla produzione | Puntuale, su campione singolo | Certificazioni di lotto, taratura, analisi di riferimento |
In questa guida parliamo di misura in linea (in-line), la configurazione in cui lo strumento analizza direttamente il flusso di processo senza prelievo manuale e senza sistemi di campionamento automatico complessi. È la configurazione con il miglior rapporto tra costo, rappresentatività del dato e tempo di risposta.
Nel 2026 le tecnologie commercialmente disponibili per il controllo granulometrico sono quattro. Ognuna ha un range di applicazione specifico e un costo caratteristico. Capire dove si colloca ciascuna è il passo più importante per non sbagliare investimento.
La tecnica più antica, meccanica, ancora utilizzata su aggregati grossi e materiali molto eterogenei. In versione in linea prevede setacci vibranti con sensori di portata sotto ogni classe.
Tecnica ottica indiretta che calcola la distribuzione granulometrica dalla figura di diffrazione della luce su un insieme di particelle. È lo standard di laboratorio per le polveri fini ed è disponibile anche in versione in linea/on-line per slurry e aerosol (ISO 13320).
Tecnica ottica diretta: il materiale cade attraverso un tubo di misura mentre un laser o un flash LED proietta l'ombra di ogni particella su un sensore ottico. La dimensione reale della particella viene determinata dai pixel oscurati. È la tecnologia di DYNAsize (range 170 µm – 6 mm, pixel da 85 µm) e di altre soluzioni commerciali.
Tecnica di misura a sonda immersa direttamente nel flusso, basata sul principio della velocimetria a filtro spaziale. Una sonda viene inserita nel processo e misura simultaneamente dimensione e velocità delle particelle che attraversano il sensore. È utilizzata principalmente nei processi farmaceutici di granulazione e fluidized bed coating.
Questa tabella riassume i criteri principali per orientare la scelta. Non sostituisce la valutazione tecnica, ma dà un primo filtro basato sul range granulometrico del tuo materiale e sulla configurazione impiantistica.
| Range granulometrico | Tipo di materiale | Tecnologia consigliata | Esempio di applicazione |
|---|---|---|---|
| Sotto 10 µm | Polveri fini, pigmenti, cementi, API farmaceutiche | Diffrazione laser in linea | Macinazione di cementi, pigmenti inorganici |
| 10 – 170 µm | Polveri fini, farine, zuccheri a velo | Diffrazione laser in linea | Molitura cereali, polveri alimentari fini |
| 170 µm – 6 mm | Zucchero, fertilizzanti, sale, pellet plastica, perlite, cereali, sabbie fini | Dynamic Image Analysis (DIA) in linea | Vagliatura in zuccherifici, granulazione fertilizzanti, controllo pellet |
| 500 µm – 6 mm | Granulazione farmaceutica, pellet coating | Spatial filter velocimetry (sonda) | Letti fluidizzati, granulatori ad alta cesoia |
| Sopra 6 mm | Aggregati, inerti edili, cava | Setacciatura dinamica o DIA XL | Cave di pietra, impianti di frantumazione |
Questo è il range dei granulari industriali secchi, ovvero la maggior parte della produzione nei settori alimentare, chimico, fertilizzanti, plastica, edilizia leggera. È il segmento in cui la DIA in linea è la scelta con il miglior rapporto accuratezza/costo. DYNAsize copre esattamente questo range, con installazione diretta su tubo di caduta e certificazione ATEX.
Per polveri sotto i 170 µm (cemento, pigmenti, API farmaceutiche, micronizzati) la DIA non è competitiva: la risoluzione ottica del pixel diventa un limite. In questo segmento la diffrazione laser resta la tecnologia di riferimento, ma richiede investimenti molto superiori e sistemi di campionamento più complessi.
Una volta scelta la tecnologia compatibile con il range del materiale, i parametri che determinano il successo dell'installazione sono altri. Questi sono i 6 criteri che condizionano più spesso una decisione d'acquisto nei progetti reali MCA.
Non solo il range tipico, ma anche le code estreme. Uno strumento che misura fino a 4 mm non è sufficiente se il tuo materiale ha oversize sporadici a 5,5 mm: saranno invisibili. Dimensiona sul massimo ragionevole, non sulla media.
Un flusso gravitazionale libero si presta alla DIA in linea. Un flusso pneumatico ad alta velocità può richiedere un bypass o una camera di calma. Un flusso a bassa portata può non generare statistica sufficiente. Verifica portata minima e velocità di caduta prima della selezione.
Ogni analizzatore ha un range operativo. DYNAsize lavora da -10 a +60 °C nel processo. Materiali caldi (farine appena essiccate, clinker, fertilizzanti post-granulazione) possono richiedere raffreddamento del tubo di caduta. Materiali umidi rischiano sporcamento dell'ottica anche con aria di purge.
In ambienti con rischio di esplosione polveri (fertilizzanti, zucchero, cereali, farine, pellet plastica) è obbligatoria la certificazione ATEX per zona 20, 21 o 22. Verifica che lo strumento sia certificato sia per l'interno sia per l'ambiente circostante: sono due certificazioni distinte e non sempre entrambe disponibili.
Uno strumento che non si collega al sistema di controllo esistente è un dato isolato. Verifica le interfacce disponibili (RS485, Modbus RTU, 4-20 mA, OPC UA, Ethernet/IP) e la compatibilità con il tuo DCS. Le uscite relè programmabili sono utili per allarmi in locale.
Un analizzatore industriale richiede messa in servizio, formazione, taratura periodica e assistenza in caso di fermi. Acquistare da un distributore con presenza diretta in Italia riduce tempi di intervento da settimane a giorni. Per DYNAsize, MCA fornisce supporto direttamente sul territorio italiano.
Nell'esperienza MCA — che include l'installazione DYNAsize presso SICIT Group in Veneto — e sulla base della letteratura tecnica del settore, la maggior parte delle installazioni che non funzionano bene non è colpa dello strumento. È colpa di quattro errori ricorrenti nel progetto di installazione.

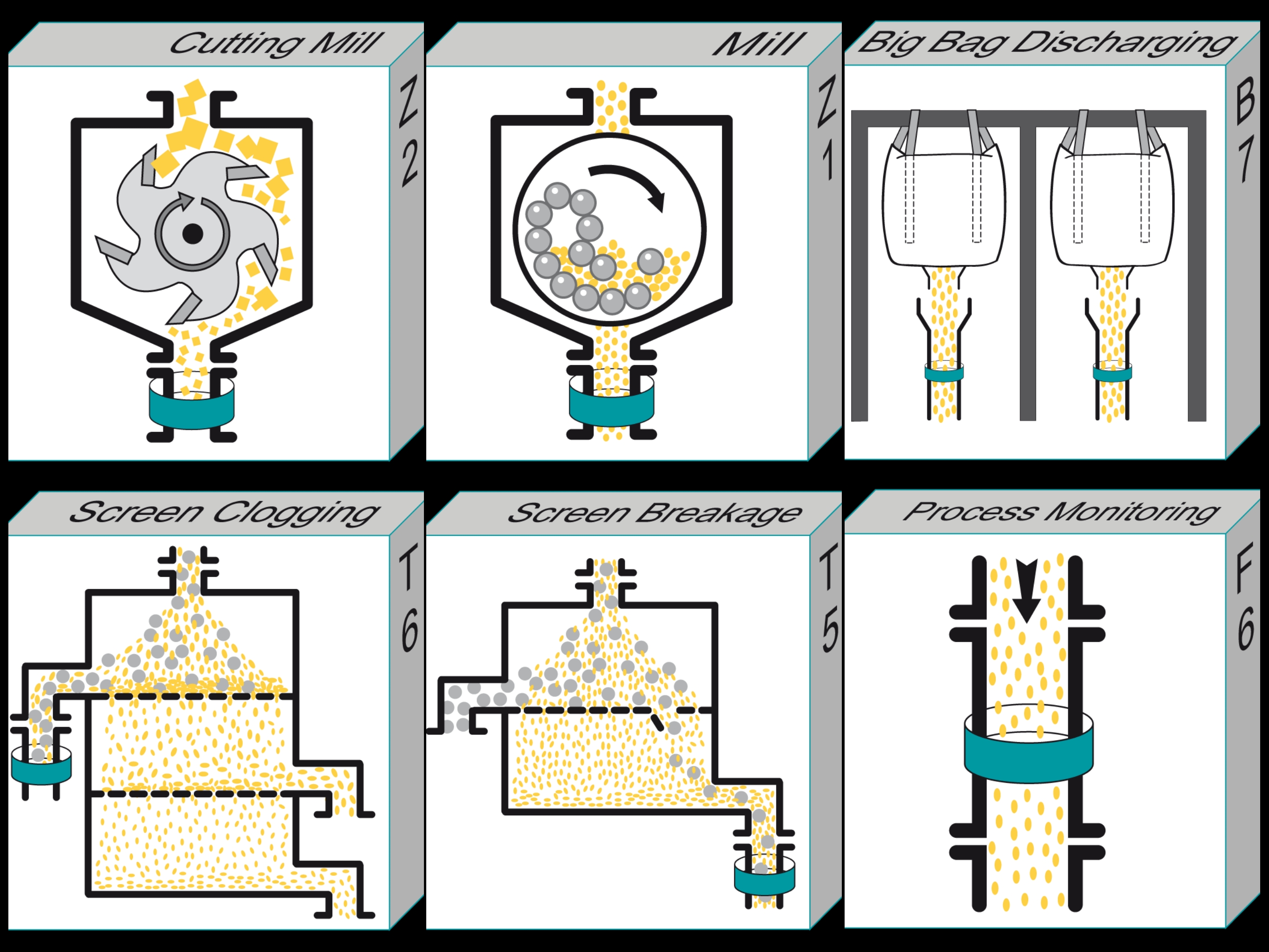

Montare lo strumento immediatamente sotto un setaccio espone la misura alla segregazione locale del flusso. Il materiale non è ancora omogeneizzato e la distribuzione letta non è rappresentativa. Serve almeno 1-2 metri di tubo di caduta stabilizzato dopo la vagliatura.
Senza un flusso costante di aria strumentale sulle finestre ottiche, polveri fini si depositano sull'ottica e degradano progressivamente la misura. La qualità dell'aria di purge conta: deve essere filtrata e asciutta. Aria di linea non trattata è una causa diffusa di malfunzionamenti.
Quando la misura non può avvenire su flusso totale, il bypass deve essere iso-cinetico e prelevare da una sezione verticale stabilizzata. Un bypass a 90° che pesca da un lato del tubo restituisce una misura sistematicamente distorta sulle classi grossolane.
Vibrazioni trasmesse da vagli, nastri trasportatori o mulini possono destabilizzare l'allineamento ottico. Nelle installazioni reali serve sempre un disaccoppiamento meccanico, con compensatori o smorzatori di vibrazione sul tubo di caduta nei pressi dello strumento.
Un analizzatore in linea da 30.000-50.000 euro si ripaga quasi sempre in meno di 18 mesi nei processi con vagliatura continua e specifiche strette. Non è una promessa commerciale: è il risultato della somma di tre voci concrete e misurabili.
Il rilevamento precoce delle derive di processo e delle rotture dei setacci evita la produzione di lotti da rilavorare o scartare. Una riduzione anche solo del 40% sul tasso di non-conformità paga lo strumento in pochi mesi in un impianto medio.
La misura in continuo sostituisce la maggior parte dei campionamenti orari. Meno ore/uomo, meno errori di prelievo, meno tempi di attesa per i risultati di laboratorio. Un operatore QC spende tipicamente 2-4 ore al giorno in campionamento manuale evitabile.
Una rottura di setaccio rilevata in laboratorio emerge dopo ore. Rilevata in linea, emerge in pochi minuti. La differenza si traduce direttamente in tonnellate di prodotto salvato ad ogni evento. Su impianti con più eventi/anno, questa voce da sola giustifica l'investimento.
Metodo di calcolo consigliato: stima il costo annuo dei tre fattori sopra nella tua produzione (lotti non conformi, ore QC, impatto fermi da rottura setacci) e confrontalo con il costo totale dell'analizzatore diviso per 3-5 anni di vita utile. Nella nostra esperienza diretta, impianti con vagliatura continua e specifiche granulometriche definite hanno payback tra 6 e 18 mesi.
Riferimento concreto: presso SICIT Group S.p.A. in Veneto, l'installazione di DYNAsize DN200 ha consentito il monitoraggio in tempo reale del processo di spray drying e agglomerazione di biostimolanti, con report automatici di batch, archiviazione SQL dei dati e visibilità immediata dell'effetto di ogni modifica ai parametri di processo. È l'unico caso studio DYNAsize documentato in Italia al momento, e rappresenta un riferimento concreto per chi valuta una soluzione simile.
MCA è distributore autorizzato Dyna Instruments in Italia e fornisce DYNAsize, l'analizzatore granulometrico in linea con range 170 µm – 6 mm per zuccherifici, fertilizzanti, pellet plastica, sale, perlite, cereali e mangimi. Inviaci tipo di materiale, range granulometrico target, portate e punto di installazione: ti rispondiamo con una prima valutazione tecnica.
In linea (in-line) significa che lo strumento è installato direttamente sul flusso di processo e misura il 100% del prodotto in tempo reale. On-line indica un analizzatore collegato al processo tramite un sistema di campionamento automatico. At-line è uno strumento portatile o da banco posizionato vicino alla linea che analizza campioni prelevati manualmente. Off-line è l'analisi di laboratorio tradizionale, effettuata su campioni portati in un reparto separato.
Dipende dal range granulometrico del materiale. Sotto i 10 µm conviene la diffrazione laser. Tra 10 e 170 µm è territorio di diffrazione laser o dynamic image analysis da laboratorio. Tra 170 µm e 6 mm è ottimale la dynamic image analysis in linea con sensore ottico a pixel. Sopra i 6 mm servono sistemi specifici come setacciatura dinamica o sistemi a visione artificiale di grandi dimensioni.
Il prezzo dipende da tecnologia, range, certificazione ATEX e configurazione meccanica di installazione. Un analizzatore in linea industriale per granulari secchi tra 170 µm e 6 mm rientra tipicamente tra 25.000 e 60.000 euro installato. Soluzioni per polveri fini con diffrazione laser in linea partono da 80.000 euro. Il ROI medio dichiarato da utenti industriali è tra 6 e 18 mesi in impianti con vagliatura continua.
I quattro errori più frequenti sono: posizionamento troppo vicino al punto di vagliatura, assenza o inadeguatezza dell'aria di purge sulle finestre ottiche, bypass parziale non rappresentativo del flusso reale, e installazione in punti con vibrazioni eccessive. Un bypass corretto deve prelevare da una sezione verticale stabilizzata; l'aria di purge deve essere filtrata e asciutta.
No, è complementare. L'analisi in linea fornisce trend in continuo per il controllo di processo, mentre il laboratorio resta necessario per certificazioni di lotto, taratura periodica dello strumento e misure su parametri non accessibili in linea come umidità assoluta o purezza chimica. La maggior parte degli utenti riduce il campionamento manuale del 60-80% ma non lo elimina.
Sì, in tutti i processi che trattano polveri combustibili: fertilizzanti, zucchero, cereali, farina, pellet plastica, amido, carbone, biomasse, polveri metalliche. Le normative ATEX europee classificano queste aree come zona 20, 21 o 22 in base alla probabilità di presenza di atmosfera esplosiva. Uno strumento senza certificazione ATEX non può essere installato legalmente in questi ambienti.
Un analizzatore in linea ben installato e tarato ha accuratezza comparabile a una setacciatura di laboratorio. Il vantaggio statistico è netto: mentre il laboratorio analizza campioni da poche centinaia di grammi, l'analizzatore in linea misura tonnellate di prodotto, restituendo una distribuzione molto più rappresentativa del flusso produttivo reale.
I settori con maggior beneficio sono quelli con vagliatura continua, cambi prodotto frequenti, specifiche granulometriche strette, o rischio di costi elevati da lotti fuori specifica. In ordine di payback tipico: zuccherifici, fertilizzanti, pellet plastica, mangimi in pellet, sale industriale, perlite espansa, materiali da costruzione, farine e cereali.
