Come scegliere il manicotto per valvola a manicotto: NR, EPDM, FPM guida tecnica

Verticale tecnica MCA

Come scegliere il manicotto giusto

Il manicotto è il cuore della valvola a manicotto: è l'unica parte a contatto con il fluido, determina la compatibilità chimica e definisce gran parte della vita utile della valvola. Sceglierlo correttamente significa massimizzare durata, tenuta e affidabilità.

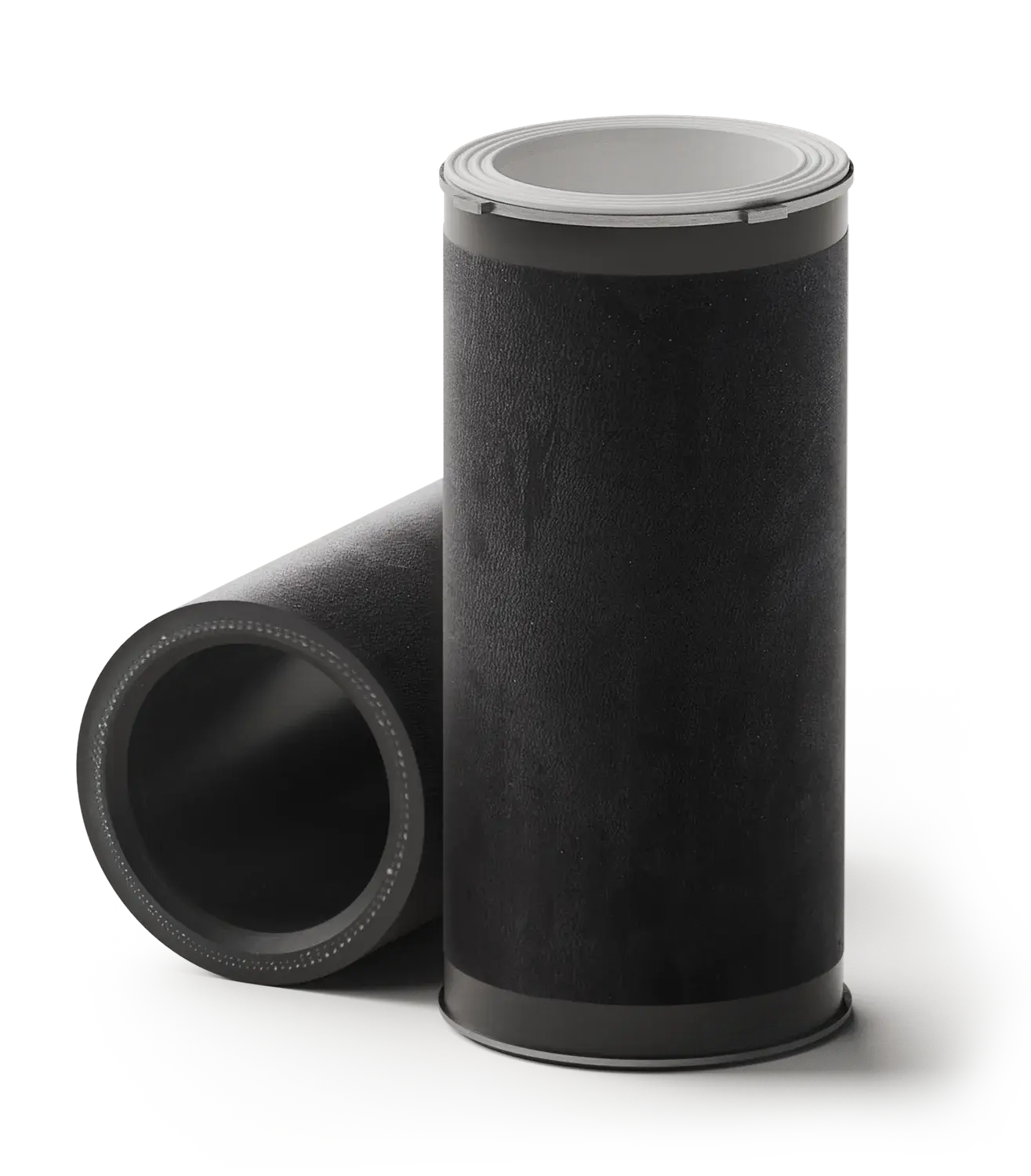

Spazio immagine Come scegliere il manicotto per valvola a manicotto

Il principio: il corpo non conta, il manicotto sì

Nella valvola a manicotto il corpo non è bagnato dal fluido. Questo significa che la compatibilità chimica dipende quasi interamente dal materiale del manicotto. Un corpo in alluminio con manicotto FPM può lavorare su fluidi che metterebbero in difficoltà altre tecnologie metalliche standard.

Tabella dei materiali principali

Cod.	Materiale	T max	FDA	ATEX	Colore	Compatibilità principale e incompatibilità
NR	Gomma naturale	80°C	No	Sì	Nero	Buona resistenza meccanica e all'abrasione. Media: polveri, granulati, abrasivi, acqua. Incompatibile: oli minerali, idrocarburi, solventi aromatici.
NR-L	Gomma naturale food-grade	70°C	Sì	Sì	Nero	Come NR ma con certificazione FDA per alimenti. Per polveri alimentari e granulati food. Limite: oli e solventi.
NR-LH	Gomma naturale food-grade chiara	70°C	Sì	No	Chiaro	Come NR-L ma colore chiaro per verifica visiva residui. Ideale per processi pharma e food con pulizia validata (CIP).
NBR-LH	Nitrile food-grade chiaro	80°C	Sì	Sì	Chiaro	Ottima resistenza a oli, grassi e carburanti. Ideale per food con grassi e industria automotive.
EPDM-LF	Etilene-propilene food-grade	120°C (non-QSV), 100°C (QSV)	Sì	No	Nero	Eccellente per vapore, acqua calda, acidi deboli, alcali, CIP/SIP. Incompatibile: oli minerali e idrocarburi.
FPM	Gomma fluorurata (FKM/Viton)	100°C (QSV), 120°C (altri)	No	Sì	Nero	Eccellente resistenza chimica: idrocarburi, acidi forti, solventi aromatici. Incompatibile: chetoni, esteri, ammine.
CR	Cloroprene (Neoprene)	80°C	No	No	Nero	Buona resistenza a ozono, UV e agenti atmosferici. Ideale per outdoor e refrigerazione.
CSM	Clorosulfonato polietilene	80°C	No	No	Nero	Ottima resistenza a ossidanti (cloro, ipoclorito, perossidi) e acidi inorganici. Incompatibile: solventi aromatici e idrocarburi.

Schema decisionale rapido

Il fluido è un alimento o un farmaco? → SÌ: deve essere certificato FDA → NR-L, NR-LH, NBR-LH (grassi), EPDM-LF (alte temp/CIP). NO: vai alla domanda 2.
Il fluido contiene oli, grassi o idrocarburi? → SÌ: NR è incompatibile → NBR-LH (fino a 80°C) o FPM (acidi + idrocarburi). NO: vai alla domanda 3.
Il fluido è fortemente abrasivo (polveri metalliche, sabbia, cemento)? → SÌ: NR standard ha la migliore resistenza meccanica all'abrasione. FPM se abrasivo + chimicamente aggressivo.
La temperatura supera 80°C? → SÌ: solo EPDM-LF (fino a 120°C, ma incompatibile con oli). Per alte temperature con oli: FPM (fino a 120°C su serie non-QSV).
Il manicotto deve resistere ad agenti ossidanti (cloro, ipoclorito, perossidi)? → SÌ: CSM — è l'unico ottimizzato per i media ossidanti.

Fattori che influenzano la vita del manicotto

Abrasività del fluido: è il fattore dominante. Con polveri metalliche fini ad alta velocità il manicotto dura settimane. Con polvere di vernice dura mesi o anni.
Temperatura: la gomma si degrada più rapidamente vicino alla sua temperatura massima. Operare a 20-30°C sotto il limite massimo raddoppia spesso la vita del manicotto.
Pressione differenziale: una pressione di chiusura eccessiva (oltre 2,5 bar sopra la pressione operativa) stira il manicotto oltre il necessario. Non aumentare la pressione di controllo pensando di migliorare la tenuta — si riduce solo la vita del manicotto.
Frequenza di ciclo: ogni apertura/chiusura è un ciclo di fatica per l'elastomero. Applicazioni con cicli molto frequenti (>10 cicli/minuto) richiedono manicotti con alta elasticità di rimbalzo.

Non sai quale elastomero scegliere?

Descrivici fluido, temperatura, presenza di oli, abrasività e requisiti food/ATEX: ti aiutiamo a selezionare il materiale corretto.

📩 Richiedi supporto

Domande frequenti

Posso usare un manicotto NR standard per un fluido alimentare?

No. Per il contatto con alimenti servono materiali con certificazione adeguata, come NR-L, NR-LH, NBR-LH o EPDM-LF a seconda del processo.

Come si capisce che il manicotto è da sostituire?

Tre segnali: (1) perdita in chiusura — il manicotto non sigilla più al 100%; (2) deformazione permanente — il manicotto non torna alla forma aperta originale (verifica visiva all'apertura); (3) creppature superficiali visibili. Non attendere la rottura: un manicotto deteriorato perde la tenuta gradualmente.

I manicotti sono acquistabili separatamente?

Sì, i manicotti di ricambio si possono fornire separatamente e conviene tenerne a magazzino per le applicazioni critiche.
